2012 Peugeot 508 Инструкция по эксплуатации (in Russian)

1
23
!
Контрольные приборы, индикаторы и сигнализаторы
Контрольные лампы

Это визуально воспринимаемые сигналы,
предназначенные для информирования
водителя о ра
боте систем (индикаторы
включенного или выключенного состояния)beb о появлении неисправности(уведомляющие сигнализаторы).

При включении зажигания
Уведомляющие сигнализаторы загораются на
несколько секунд при включении зажигания
на автомобиле - на панели приборов и/или на ее дисплее.
С запуском двигателя они должны погаснуть.
Если сигнализатор продолжает гореть,
выясните причин
у прежде чем тронуться в
путь.


Сопутствующие уведомления

Некоторые сигнализаторы могут загораться
в сопровождении звукового сигнала исообщения на дисплее панели приборов.
Сигнализатор может гореть либо не мигая,
либо в мигающем режиме.

Некоторые сигнализаторы могутработать в обоих режимах. Лишь сопоставив режим сигнализаторас поведением автомобиля, можносудить, исправны его системы или речь действительно идет о появлении неисправности.
1
2
2
2
3
3
3
2
3
3


Настройки следует осуществлять на остановленном автомобиле; пользуясь расположенным налевой стороне рулевого колеса переключателем,
выберите в меню настройки систем автомобиля
(h[_ki_qb\Zxsbo комфортное вождение и др.).


- Вращая переключатель (меню не
открыто): можно просмотреть наличие активных систем и функций.

- При нажатии на переключатель:
открывается главное меню и
подтверждается выбор его позиций.-Вращая переключатель (меню открыто): можно перемещаться вверх или вниз по позициям меню.



Главное меню


Vehicle set tings
Настройка систем автомобиляScreen settin
gs Настройки дисплея
Preheatin
g/PreventilationПредподогрев/Предвентиляция
Driving position settingФункция "встреча водителя"
Unlocking boot only
Открытие только багажника Drivin
g assistance
Системы помощи в управлении
Speeds memorised Скоростные режимы в памяти
Rear wipe in reverse
gear
Задний стеклоочиститель в режиме З.Х.
Parking brake automatic
Автоматич. стояночный тормоз
Li
ghting
Световые приборы

Welcome li
ghting Дистанц. включение свет. приборов
Follow-me-home headlamps
Сопровождающее освещение
Directional headlamps
Адаптивные фары

Settin
gsПараметры настроек
Language Язык

Units
Единицы измерения

Fuel consumption
Расход топлива
Te m
perature
Те м п е р а тура
Colours
Настройка цветности


3
1
2
2
3
2
3
1
2

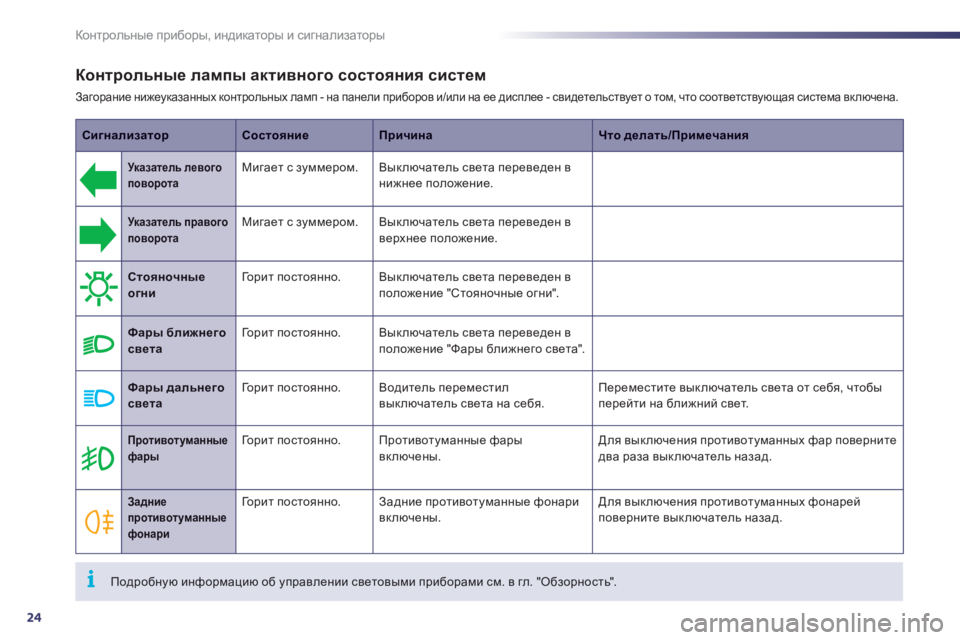

24
i
Контрольные приборы, индикаторы и сигнализаторы
Контрольные лампы активного состояния систем
Загорание нижеуказанных контрольных ламп - на панели приборов и/или на ее дисплее - свидетельствует о том, что соответствующая система включена.

СигнализаторСостояниеПричинаЧто делать/Примечания
Указатель левого поворотаМигает с зуммером. Выключатель света переведен в
нижнее положение.
Указатель правого
поворота
Мигает с зуммером. Выключатель света переведен в
в
ерхнее положение.



Стояночные огниГо р и т постоянно.Выключатель света переведен в
положение "Стояночные огни".
Фары ближнего светаГорит постоянно.Выключатель света переведен в
положение "Фары ближнего света".
Фары дальнегосветаГо р и т постоянно.Водитель переместил
выключатель света на себя.Переместите выключатель света от себя, чтобы
перейти на ближний свет.



Противотуманные фарыГо р и т постоянно.Противотуманные фары
включены. Для выключения противотуманных фар повернитедва раза выключатель назад.



Задние противотуманные фонари
Горит постоянно.Задние противотуманные фонари
включены. Для выключения противотуманных фонарей
поверните выключатель назад.


Подробную информацию об управлении световыми приборами см. в гл. "Обзорность".

1
25
Контрольные приборы, индикаторы и сигнализаторы
СигнализаторСостояниеПричинаЧто делать/Примечания



Предварительный подогрев свечейнакаливания надизеле

Горит постоянно.Нажата кнопка пуска "START/STOP" ("Зажигание включено"). Дождитесь выключения контрольной лампы,
прежде чем запустить двигатель.
Продолжительность предподогрева зависит от
погодных
условий (до 30 секунд в условиях суровых
холодов).
Если двигатель не запускается, вновь включите
зажигание, дождитесь выключения контрольной лампы предподогрева и затем запустите двигатель.
Электрический стояночныйтормоз


Го р и т постоянно.Стояночный тормоз затянут или
недостаточно освобожден.
Выключите стояночный тормоз при этом сигнализатор
погаснет; удерживайте ногу на педали тормоза.
Соблюдайте меры безопасности.
Дополнительную информацию о стояночном тормозесм. в гл. "Вождение".
Отключениеавтоматическогорежима работыэлектрического стояночноготормоза

Горит постоянно.Функции "автоматическое
включение" (при остановке двигателя) и "автоматическое
выключение" отключены, либо неработают.
Активируйте функцию (в зависимости от страны поставки)
при помощи команды в меню настроек или обратитесь
в сервисную сеть PEUGEOT или в специализированный техцентр, если автоматическое включение иавтоматическое выключение больше не работают.
Тормоз можно отпустить вручную путем его аварийного снятия с блокировки.
Подробную информацию об электрическом стояночном тормозе см. в гл. "Вождение автомобиля".

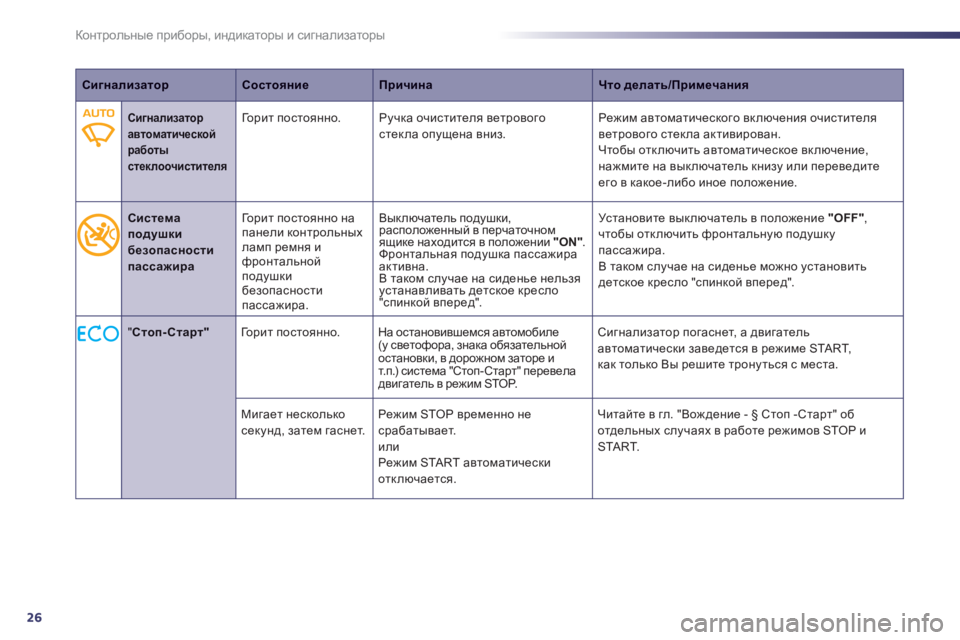

26
Контрольные приборы, индикаторы и сигнализаторы
СигнализаторСостояниеПричинаЧто делать/Примечания



Сигнализаторавтоматическойработыстеклоочистителя
Горит постоянно.Ручка очистителя ветрового стекла опущена вниз.Режим автоматического включения очистителя
ветрового стекла активирован.
Чтобы отключить автоматическое включение,
нажмите на выключатель книзу или переведите его в какое-либо иное положение.
Система
подушкибезопасности пассажира
Го р и т постоянно на
панели контрольныхламп ремня и фронтальной
подушкибезопасности
пассажира.Выключатель под
ушки,расположенный в перчаточном
ящике находится в положении "ON".
Фронтальная подушка пассажираактивна. В таком случае на сиденье нельзя устанавливать детское кресло "спинкой вперед". У
становите выключатель в положение "OFF",
чтобы отключить фронтальную подушкупассажира.В таком случае на сиденье можно установить детское кресло "спинкой вперед".

" Стоп-Старт"

Го р и т постоянно. На остановившемся автомобиле (у светофора, знака обязательной остановки, в дорожном заторе ит.п.) система "Стоп-Старт" перевела
двигатель в режим STOP. Сигнализатор погаснет, а двигатель
автоматически заведется в режиме START,
как только Вы решите трон
уться с места.

Мигает несколькосекунд, затем гаснет. Режим STOP временно не срабатывает.
или
Режим STA R T автоматически отключается. Читайте в гл. "Вождение -
§ Стоп -Старт" оботдельных случаях в работе режимов STOP иSTA R T.

1

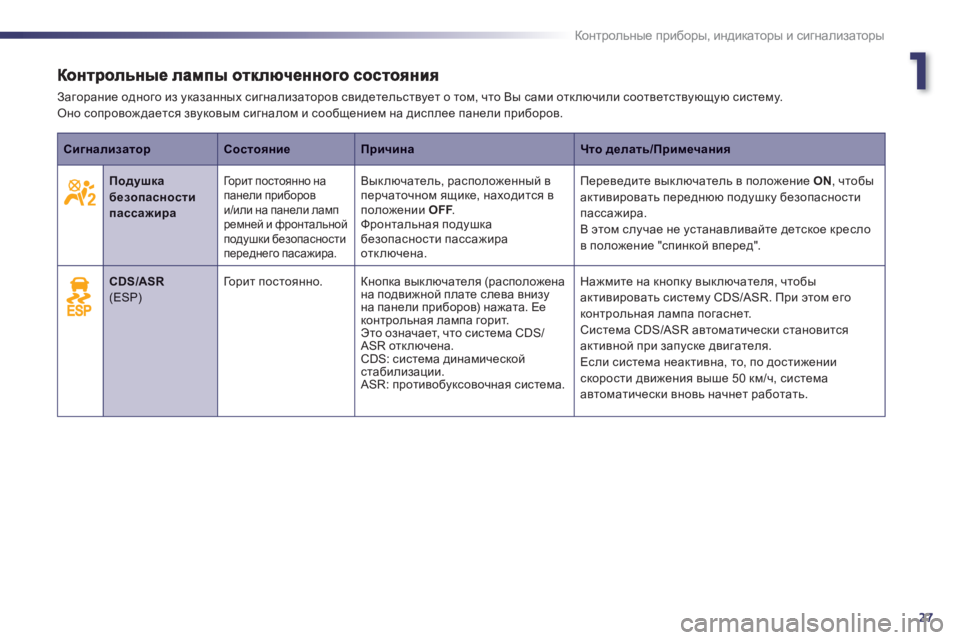

27
Контрольные приборы, индикаторы и сигнализаторы
Загорание одного из указанных сигнализаторов свидетельствует о том, что Вы сами отключили соответствующую систему.
Оно сопровождается звуковым сигналом и сообщением на дисплее панели приборов.

СигнализаторСостояниеПричинаЧто делать/Ijbf_qZgby



Подушка безопасности пассажира


Го р и т постоянно на
панели приборов
и/beb на панели ламп
ремней и фронтальной
под
ушки безопасности
переднего пасажира.
Выключатель, расположенный в
перчаточном ящике, находится в
положении OFF.FФронтальная подушкабезопасности пассажира отключена. Переведите выключатель в положение O
N, чтобы
активировать переднюю подушку безопасности
пассажира.
В этом случае не устанавливайте детское кресло
в положение "спинкой вперед".
CDS/ASR(ESP)

Го р и т постоянно.Кнопка выключателя (расположена
на подвижной плате слева внизу
на панели приборов) нажата. Ее
контрольная лампа горит. Это означает, что система CDS/ASR отключена.
CDS: система динамической
стабилизации.
ASR: противобуксовочная система. Нажмите на кнопк
у выключателя, чтобы
активировать систему CDS/ASR. При этом его
контрольная лампа погаснет.

Система CDS/ASR автоматически становится
активной при запуске двигателя.
Если система неактивна, то, по достижении скорости движения выше 50 км/q, система
автоматически вновь начнет работать.

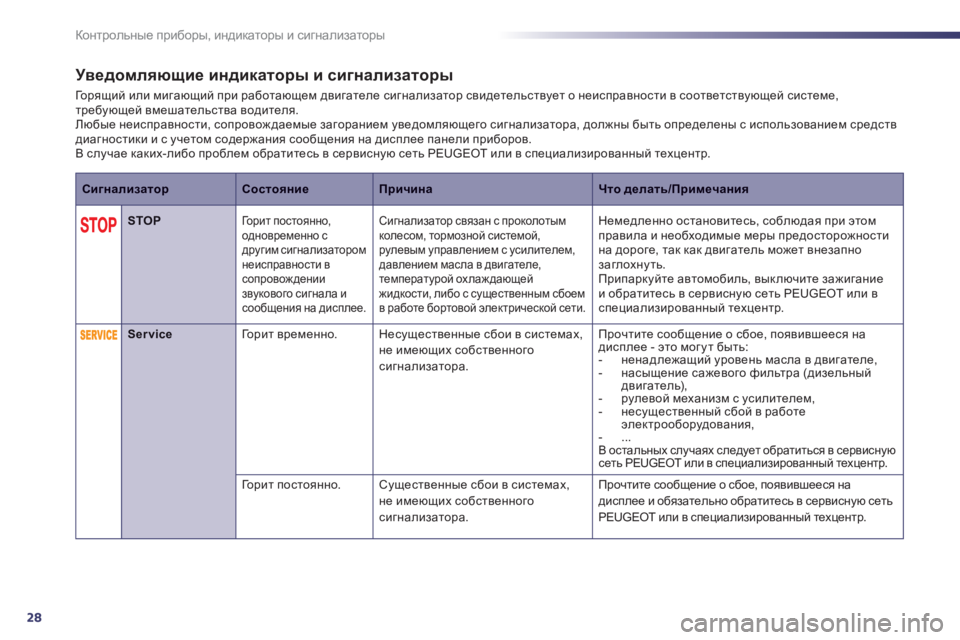

28
Контрольные приборы, индикаторы и сигнализаторы
Уведомляющие индикаторы и сигнализаторы
Го р я щ и й или мигающий при работающем двигателе сигнализатор свидетельствует о неисправности в соответствующей системе,требующей вмешательства водителя.
Любые неисправности, сопровождаемые загоранием уведомляющего сигнализатора, должны быть определены с использованием средств диагностики и с учетом содержания сообщения на дисплее панели приборов.
В случае каких-либо проблем обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
СигнализаторСостояниеПричинаЧто делать/Ijbf_qZgby



STOPГорит постоянно,одновременно сдругим сигнализатором
неисправности в сопровождении звукового сигнала и сообщения на дисплее.
Сигнализатор связан с проколотым
колесом, тормозной системой,рулевым управлением с усилителем, давлением масла в двигателе,температурой охлаж дающей жидкости, либо с существенным сбоем
в работе бортовой электрической сети.
Немедленно остановитесь, соблюдая при этом
правила и необходимые меры предосторожности
на дороге, так как двигатель может внезапно заглохнуть.
Припаркуйте автомобиль, выключите зажиганиеи обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.



ServiceГорит временно. Несущественные сбои в системах,
не имеющих собственного сигнализатора. Прочтите соо
бщение о сбое, появившееся надисплее - это могут быть:
- ненадлежащий уровень масла в двигателе,
- насыщение сажевого фильтра (дизельныйдвигатель),
- рулевой механизм с усилителем,
- несущественный сбой в работе электрооборудования,- ...В остальных случаях следует обратиться в сервисную сеть PEUGEOT или в специализированный техцентр.
Го р и т постоянно.Существенные сбои в системах,
не имеющих собственного
сигнализатора. Прочтите сообщение о сбое, появившееся надисплее и обязательно обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.

1
29
Контрольные приборы, индикаторы и сигнализаторы
СигнализаторСостояниеПричинаЧто делать/Примечания



Электрический стояночныйтормоз


Мигает.Не срабатывает автоматическое затягивание электрическогостояночного тормоза.
Механизм затягивания и отпускания тормоза неисправен.

Немедленно остановитесь, соблюдая при этом правилаи все необходимые меры предосторожности на дороге.
Припаркуйте автомобиль на плоской (горизонтальной)площадке, выключите зажигание и обратитесь в у((
сервисную сеть PEUGEOT или в специализированныйтехцентр.



Сбой в работеэлектрического стояночного тормоза


Го р и т постоянно.Электрический стояночный тормоз
неисправен. Срочно обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Тормоз можно отпустить вручную.
Подробную информацию об электрическомтормозе см. в главе "Вождение".



Тормознаясистема
Горит постоянно.Значительное падение уровнятормозной жидкости в системе.
Немедленно остановитесь, соблюдая при этом правила и все
необходимые меры предосторожности на дороге.
Пополните уровень рекомендованной жидкостью с артикулом
PEUGEOT.
При возникновении проблемы проверьте тормозную систему всервисной сети PEUGEOT или в специализированном техцентре.

+

Горит постоянно,
вместе с символомABS.
Электронный регулятор тормозных сил REF неисправен.
Немедленно остановитесь, соблюдая при этом правила и
все необходимые меры предосторожности на дороге.
Проверьте тормозн
ую систему в сервисной сети PEUGEOT
или в специализированном техцентре.
Отключение автоматического режима работы электрическогостояночноготормоза


Го р и т постоянно.Функции "автоматическое
включение" (при остановке двигателя) и "автоматическое
выключение" отключены, либо неработают.
Активируйте функцию (в зависимости от страны
поставки) при помощи команды в меню настроек
или обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр, если автоматическое
включение и автоматическое выключение больше не
работают.
То р м о з можно отп
устить вручную путем егоаварийного снятия с блокировки.
Подробную информацию об электрическом стояночном тормозе см. в гл. "Вождение автомобиля".

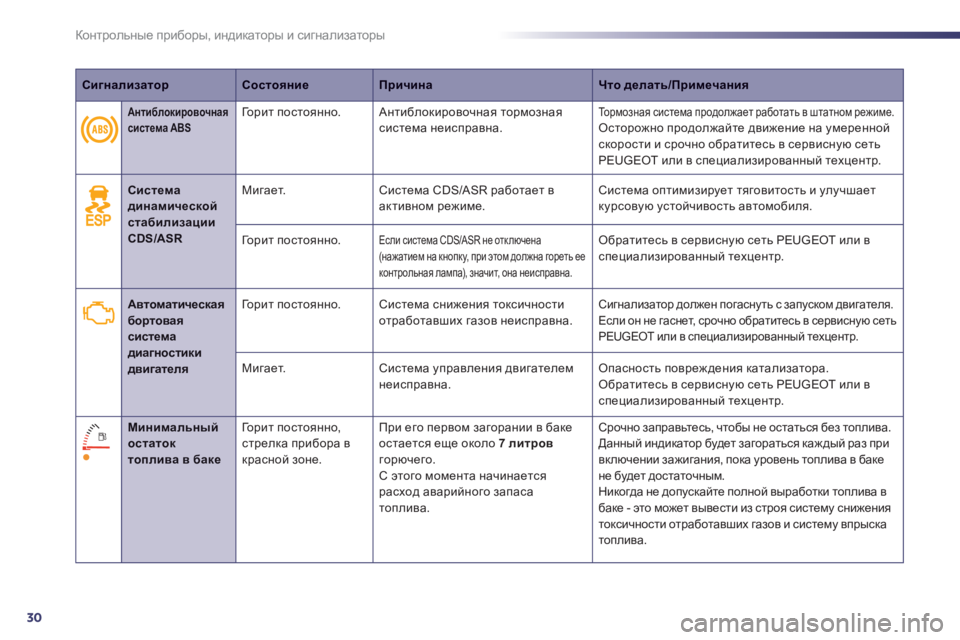

30
Контрольные приборы, индикаторы и сигнализаторы
СигнализаторСостояниеПричинаЧто делать/Примечания



Системадинамическойстабилизации CDS/ASR
Мигает. Система CDS/ASR работает в активном режиме. Система оптимизирует тяговитость и улучшает
курсовую устойчивость автомобиля.
Горит постоянно.Если система CDS/ASR не отключена(gZ`Zlb_f на кнопку, при этом должна гореть ее
контрольная лампа), значит, она неисправна.
Обратитесь в сервисную сеть PEUGEOT или вспециализированный техцентр.



Автоматическаябортоваясистемадиагностикидвигателя
Горит постоянно.Система снижения токсичности
отработавших газов неисправна.Сигнализатор должен погаснуть с запуском двигателя.
Если он не гаснет, срочно обратитесь в сервисную сетьPEUGEOT или в специализированный техцентр.
Мигает. Система управления двигателем
неисправна. Опасность повреждения катализатора.
Обратитесь в сервисную сеть PEUGEOT или вспециализированный техцентр.



Минимальный
остаток топлива в баке
Горит постоянно,
стрелка прибора в
красной зоне.П
ри его первом загорании в баке
остается еще около 7 литров
горючего.С этого момента начинаетсярасход аварийного запасатоплива.С
рочно заправьтесь, чтобы не остаться без топлива.
Данный индикатор будет загораться каждый раз при
включении зажигания, пока уровень топлива в баке
не будет достаточным.
Никогда не допускайте полной выработки топлива в
баке - это может вывести из строя систему снижениятоксичности отработавших газов и систему впрыскатоплива.



Антиблокировочнаясистема ABSГорит постоянно. Антиблокировочная тормозная система неисправна.То р м о з н а я система продолжает работать в штатном режиме. Осторожно продолжайте движение на умеренной скорости и срочно обратитесь в сервисную сеть
PEU
GEOT или в специализированный техцентр.
