2012 PEUGEOT 4008 Betriebsanleitungen (in German)

215
8
Kontrollen
Mechanisches Getriebe
Lesen Sie im War tungsheft nach, in
welchen Abständen das Getriebe gewartet werden muss.
CVT- Getriebe
Lesen Sie im War tungsheft nach,
in welchen Abständen das CVT-
Getriebe gewartet werden muss.
Par tikelfilter (Diesel)

Die beginnende Sättigung des Partikelfilters
wird Ihnen durch ein kurzzeitiges Aufleuchten
dieser Kontrollleuchten und eine Meldung auf
der Anzeige des Kombiinstruments angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum Erlöschen der Leuchte für etwa 20 Minuten mit einer Geschwindigkeit von mindestens 40 km/h (beim 1,6 l HDi-Motor: minimale Geschwindigkeitvon 60 km/h) fahren, sobald dieVerkehrsbedingungen dies zulassen. Falls die Leuchte weiterhin leuchtet, ist zu wenig Additiv vorhanden; sieheAbschnitt "Diesel-Additivstand".
Bei einem Neuwagen kann es beiden ersten Regenerierungen desPartikelfilters verbrannt riechen, was nicht außergewöhnlich ist. Nach längerem Betrieb des Fahrzeugsbei sehr geringer Geschwindigkeit oder im Leerlauf kann beim Beschleunigen ausnahmsweise Wasserdampf amAuspuff austreten. Dies hat keine Auswirkung auf das Fahrzeugverhaltenund die Umwelt.

216
Kontrollen
Der Verschleiß der Bremsen ist
vom Fahrstil abhängig, vor allem bei Fahrzeugen, die im Stadtverkehr und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle der Bremsen auf ihren Zustand auch zwischen den
War tungen des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist einAbsinken des Bremsflüssigkeitsstandes auf eine Abnutzung der Bremsbeläge hin.
Bremsbeläge
Bezüglich der Kontrolledes Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte an das PEUGEOT- Händlernetz oder eine qualifizier te Werkstatt.
Abnutzung der
Bremsscheiben Feststellbremse

Wenn die Feststellbremse zu vielSpiel hat oder wenn man feststellt, dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zweiWartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter des PEUGEOT- Händlernetzes oder durch einequalifizier te Werkstatt überprüft werden.
Ver wenden Sie nur von PEUGEOTempfohlene Produkte oder solche von gleicher Qualität und mit gleichwertigen
Eigenschaften.Um den Betrieb so wichtiger Bauteilewie der Bremsanlage zu optimieren,hat PEUGEOT spezielle Produkteausgewählt und hält diese für Sie bereit. Um die elektrischen Bauteile nichtzu beschädigen, ist es ausdrücklich verboten, den Motorraum mitHochdruck zu reinigen.

9
217
Technische Daten
BENZINMOTOREN1,6 L 115
Amtl. Varianten-/Versions- Bezeichnungen:BU...NKZ0 NKZ0/S
Antriebsmodus2WD
Hubraum (cm 3 ) 1 590

Bohrun
g x Hub (mm) 75 x 90
Höchstleistun
g: EG -Norm (kW)
86

Drehzahl bei Höchstleistung (U/min)

6 000
Maximales Drehmoment: E
G-Norm (Nm)154
Drehzahl bei max. Drehmoment
(U/min)

4 000

Kr
aftstoff bleifrei
Katalysator
Ja
GETRIEB
E Mechanisch(5 Gänge)
ÖLFÜLLMENGE (in Litern)











Motor
(mit Austausch der Ölfilterpatrone)
4,2

.../
S : mit der Funktion Stop & Start (AS&G) ausgestattete Fahrzeuge .















Motoren und Getriebe

218
Technische Daten
Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern, die aufgeführte Anhängelast ist in Schritten von weiteren
1000 Metern um jeweils 10% zu reduzieren. Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land
zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einer verminder ten Leistung des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.
BENZINMOTOREN1,6 L 115
GetriebeMechanisch (5 Gänge)Mechanisch(5 Gänge)CVT (6 Gänge)
Amtl.Varianten-/Versions-Bezeichnungen:BU...NKZ0NKZ0/S
Antriebsmodus2WD



- Leergewicht 1 305


-
Gewicht in fahrbereitem Zustand
1 380


- Zulässi
ges Gesamtgewicht
1 870



- Zulässiges Gesamtgewicht beiAnhängerbetrieb 1 925
- Zulässi
ges Gesamtzuggewicht mit Anhänger

bei 12% Steigung 3 025



- max. Anh
ängelast gebremst
bis 12
% Steigung
1 100



- max. Anhängelast ungebremst685



- Zulässige max. Stützlast 55

















Gewichte und Anhängelasten (kg)

9
219
Technische Daten
DIESELMOTOREN1,6 HDi1151,8 HDi 150
Amtl. Varianten-/Versions-Bezeichnungen:BU...9HD8/S9HDB/S6HZ8/S6HZB6HZB/S
Antriebsmodus2WD4WD2WD4WD
Hubraum (cm 3 )
1 560
1 798
Bohrun
g x Hub (mm) 75 x 88,3
83 x 83,1
Höchstleistun
g: EG -Norm (kW)
84 110

Drehzahl bei Höchstleistung (U/min)3 600

4 000

Maximales Drehmoment: E
G-Norm (Nm)

270 300
Drehzahl bei max. Drehmoment
(U/min)

1750 2 000 bis 3 000

Kraftstoff
Diesel Diesel
Katal
ysator Ja Ja
Partikel
filter (FA P)
Ja
Ja
GETRIEB
E Mechanisch
(6 Gänge)
Mechanisch(6 Gänge)
ÖLFÜLLMENGE (in Litern)









Motor
(mit Austausch der Ölfilterpatrone) 3,75 5,3

.../
S : mit der Funktion Stop & Star t (AS&G) ausgestattete Fahrzeuge .














Motoren und Getriebe

220
Technische Daten
Die angegebenen Wer te für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern, die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10% zu reduzieren.Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land
zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.
DIESELMOTOREN1,6 HDi1151,8 HDi 150
GetriebeMechanisch (6 Gänge)Mechanisch (6 Gänge)
Amtl. Varianten-/Versions- Bezeichnungen:BU...9HD8/S9HDB/S6HZ8/S6HZB6HZB/S
Antriebsmodus2WD4WD2WD4WD


- Leergewicht
1 315
1 425

1 430

1 495



- Gewicht in fahrbereitem Zustand 1 390
1 500
1 505 1 570



- Zulässiges Gesamtgewicht 2 060

2 060
2 060



- Zulässiges Gesamtzuggewicht bei Anhängerbetrieb 2 130 2 130
2 130

- Zulässi
ges Gesamtzuggewicht mit Anhänger

bei 12% Steigung 3 260
3 260
3 530



- max.
Anhängelast gebremst bis 12% Steigung 1 130 1 130

1 400



- max. Anhängelast gebremst bis12% Steigung *
( mit Lastübertragung innerh. des zul. Gesamtzuggewichtes mit Anh.)

1 300 1 300





1 400


- max. Anh
ängelast ungebremst 695

750
750



- Zulässige max. Stützlast
70

70

70

















Gewichte und Anhängelasten (kg)
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei um denselben Betrag reduzier t wird. Achtung, das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

9
221
Technische Daten

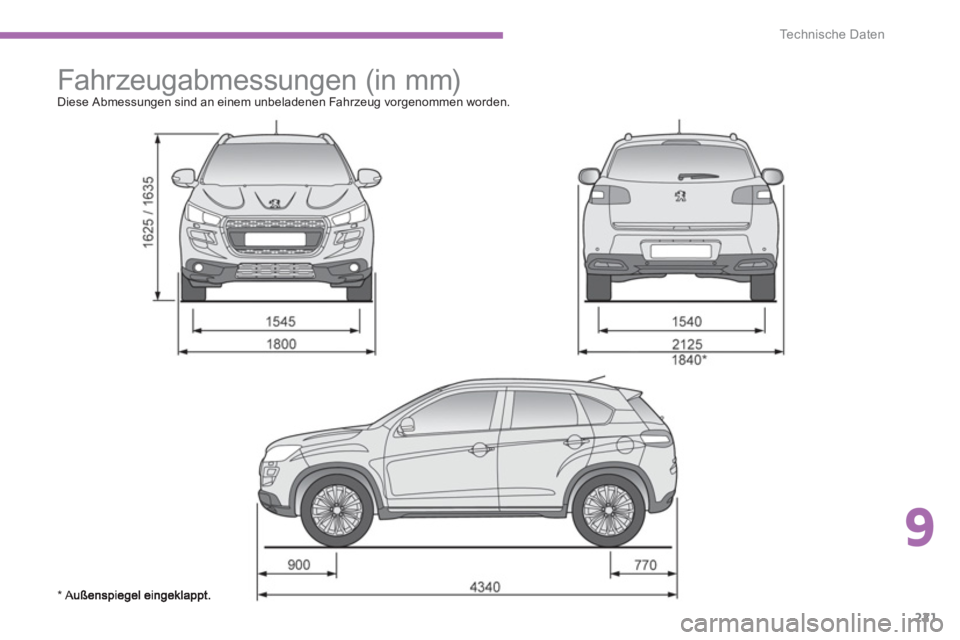

Fahrzeugabmessungen (in mm)
Diese Abmessungen sind an einem unbeladenen Fahrzeug vorgenommen worden.
* A

222
Technische Daten

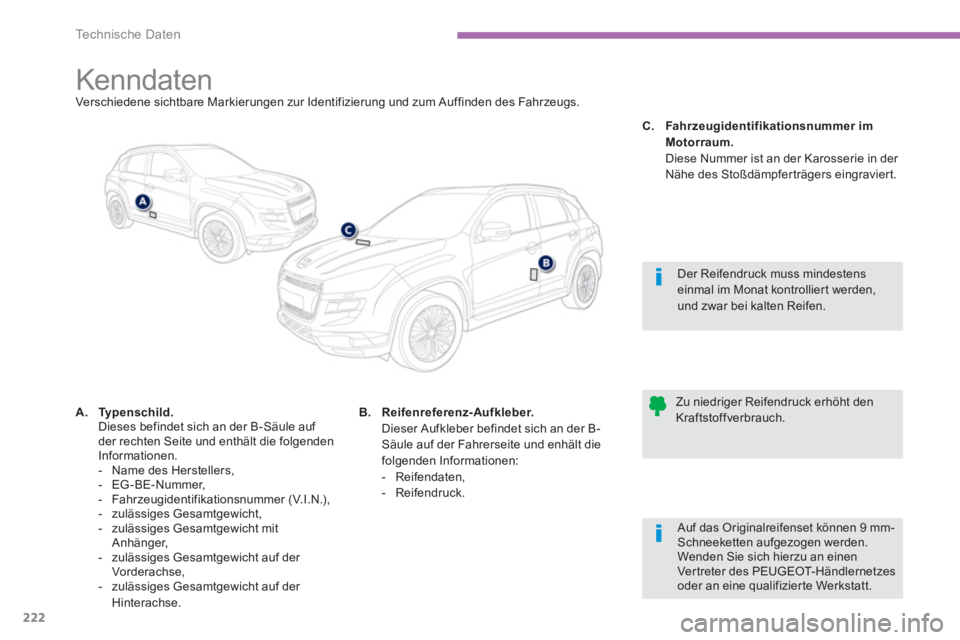

Kenndaten Verschiedene sichtbare Markierungen zur Identifizierung und zum Auffinden des Fahrzeugs.
A.Typenschild.Dieses befindet sich an der B-Säule auf
der rechten Seite und enthält die folgenden
Informationen.
- Name des Herstellers,
- EG-BE-Nummer,
- Fahr zeugidentifikationsnummer (V.I.N.),
- zulässiges Gesamtgewicht,
- zulässiges Gesamtgewicht mit Anhänger,
- zulässiges Gesamtgewicht auf der Vorderachse,
- zulässiges Gesamtgewicht auf der Hinterachse.


Der Reifendruck muss mindestens einmal im Monat kontrolliert werden,und zwar bei kalten Reifen.


Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch.B.Reifenreferenz-Aufkleber. Dieser Aufkleber befindet sich an der B-
Säule auf der Fahrerseite und enhält die folgenden Informationen:


- Reifendaten,

- R
eifendruck.
C.Fahr zeugidentifikationsnummer imMotorraum.
Diese Nummer ist an der Karosserie in der
Nähe des Stoßdämpferträgers eingraviert.



Auf das Originalreifenset können 9 mm-Schneeketten aufgezogen werden. Wenden Sie sich hierzu an einen Vertreter des PEUGEOT- H än dl er net ze s oder an eine qualifizier te Werkstatt.
