183
7
Praktische Tipps
Schieben Sie den Blinker nach hinten, um ihn auseinanderzunehmen. )Klemmen Sie den Steckverbinder des Zusatzblinkers ab.
)Tauschen Sie die Blinkeranlage aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim PEUGEOT-Händlernetz oder bei einer qualifizierten
Werkstatt.

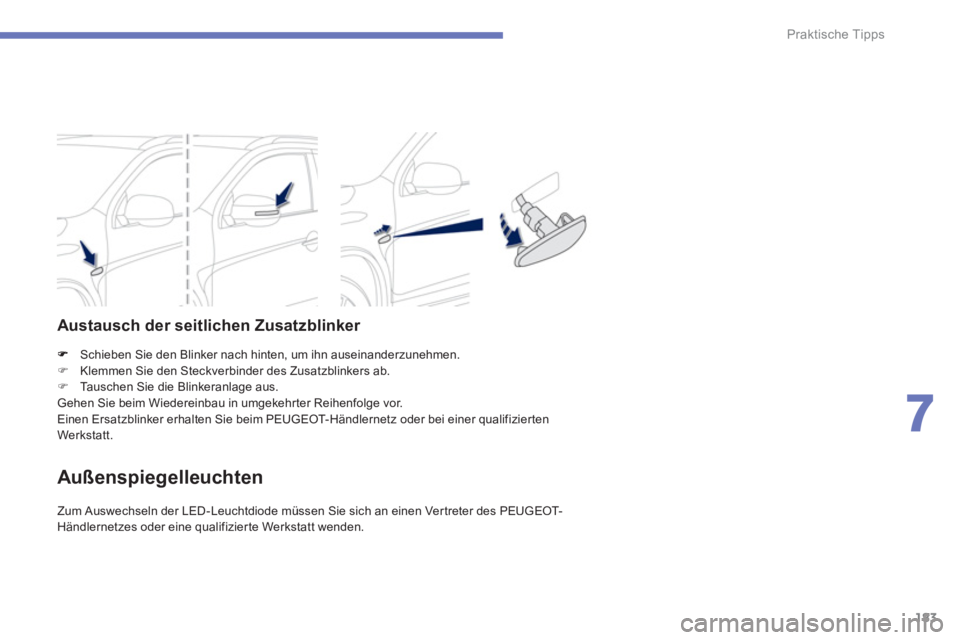

Austausch der seitlichen Zusatzblinker
Außenspiegelleuchten

Zum Auswechseln der LED-Leuchtdiode müssen Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizierte Werkstatt wenden.

184
Praktische Tipps

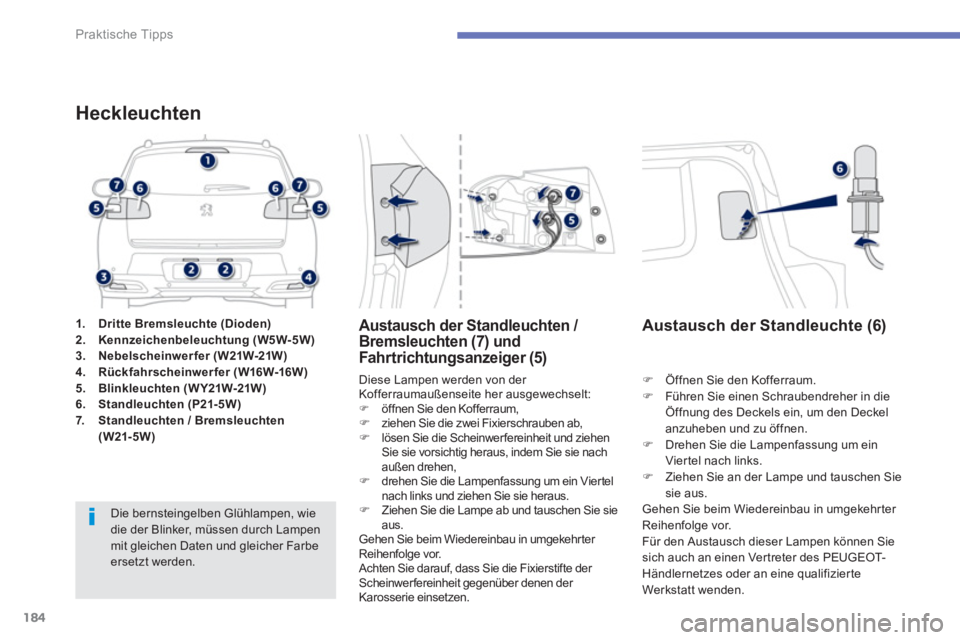

1.Dritte Bremsleuchte(Dioden)2.Kennzeichenbeleuchtung (W5W-5W)3.Nebelscheinwerfer (W21W-21W)4.Rückfahrscheinwerfer (W16W-16W)5.Blinkleuchten (W Y21W-21W)6.Standleuchten (P21-5W)7.Standleuchten / Bremsleuchten (W21-5W)
Heckleuchten

Die bernsteingelben Glühlampen, wiedie der Blinker, müssen durch Lampen mit gleichen Daten und gleicher Farbe ersetzt werden.
Diese Lampen werden von der
Kofferraumaußenseite her ausgewechselt:)öffnen Sie den Kofferraum, ) ziehen Sie die zwei Fixierschrauben ab, )
lösen Sie die Scheinwerfereinheit und ziehenSie sie vorsichtig heraus, indem Sie sie nach
außen drehen,) drehen Sie die Lampenfassung um ein Vier tel
nach links und ziehen Sie sie heraus. ) Ziehen Sie die Lampe ab und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Fixierstifte der Scheinwerfereinheit gegenüber denen der Karosserie einsetzen.
Austausch der Standleuchten /
Bremsleuchten (7) und
Fahrtrichtungsanzeiger (5)
)Öffnen Sie den Kofferraum. )Führen Sie einen Schraubendreher in die Öffnung des Deckels ein, um den Deckel anzuheben und zu öffnen.
)Drehen Sie die Lampenfassung um ein
Viertel nach links. )Ziehen Sie an der Lampe und tauschen Siesie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Für den Austausch dieser Lampen können Siesich auch an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierte
W
erkstatt wenden.












Austausch der Standleuchte (6)

185
7
Praktische Tipps

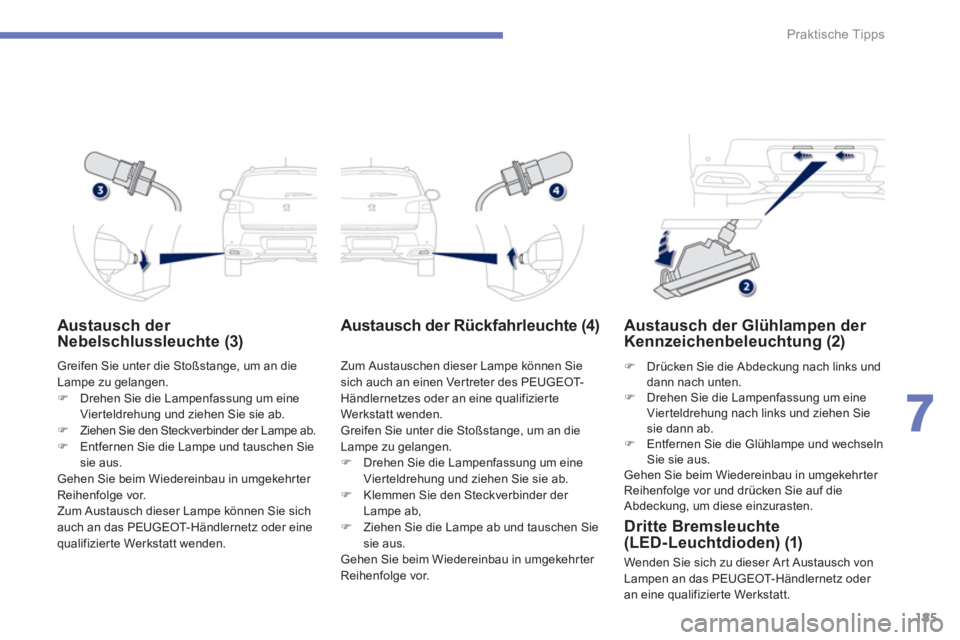

Austausch der
Nebelschlussleuchte (3)
Greifen Sie unter die Stoßstange, um an die
Lampe zu gelangen.)Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab. )Ziehen Sie den Steckverbinder der Lampe ab.)Entfernen Sie die Lampe und tauschen Siesie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Zum Austausch dieser Lampe können Sie sich
auch an das PEUGEOT-Händlernetz oder einequalifizierte Werkstatt wenden.
Austausch der Rückfahrleuchte (4)
Zum Austauschen dieser Lampe können Sie
sich auch an einen Ver treter des PEUGEOT-Händlernetzes oder an eine qualifizier teWerkstatt wenden.
Greifen Sie unter die Stoßstange, um an die
Lampe zu gelangen. ) Drehen Sie die Lampenfassung um eineVierteldrehung und ziehen Sie sie ab.)
Klemmen Sie den Steckverbinder der
Lampe ab, ) Ziehen Sie die Lampe ab und tauschen Siesie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.

Austausch der Glühlampen der
Kennzeichenbeleuchtung (2)
)
Drücken Sie die Abdeckung nach links unddann nach unten.)
Drehen Sie die Lampenfassung um eine Vierteldrehung nach links und ziehen Sie sie dann ab. )
Entfernen Sie die Glühlampe und wechselnSie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor und drücken Sie auf dieAbdeckung, um diese einzurasten.
Dritte Bremsleuchte
(LED-Leuchtdioden) (1)

Wenden Sie sich zu dieser Art Austausch von
Lampen an das PEUGEOT-Händlernetz oder
an eine qualifizier te Werkstatt.

186
Praktische Tipps

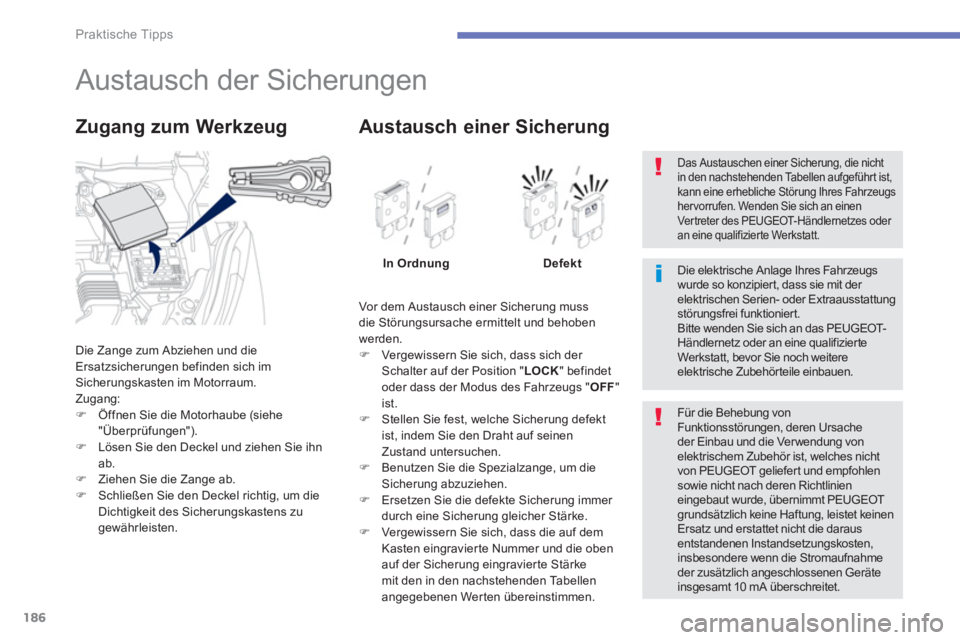

Austausch der Sicherungen
Die Zange zum Abziehen und die Ersatzsicherungen befinden sich imSicherungskasten im Motorraum.
Zugang:)Öffnen Sie die Motorhaube (siehe
"Überprüfungen").)Lösen Sie den Deckel und ziehen Sie ihnab.)Ziehen Sie die Zange ab. )Schließen Sie den Deckel richtig, um dieDichtigkeit des Sicherungskastens zu gewährleisten.

Zugang zum Werkzeug

Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behoben
werden. ) Vergewissern Sie sich, dass sich der Schalter auf der Position "LOCK
" befindetoder dass der Modus des Fahrzeugs " OFF
"
ist.) Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen
Zustand untersuchen. )
Benutzen Sie die Spezialzange, um die Sicherung abzuziehen. )
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.) Vergewissern Sie sich, dass die auf dem
Kasten eingravierte Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.


Austausch einer Sicherung
In Ordnung
Defekt


Für die Behebung von Funk tionsstörungen, deren Ursache der Einbau und die Ver wendung vonelektrischem Zubehör ist, welches nichtvon PEUGEOT geliefer t und empfohlensowie nicht nach deren Richtlinien eingebaut wurde, übernimmt PEUGEOTgrundsätzlich keine Haftung, leistet keinen Ersatz und erstattet nicht die daraus entstandenen Instandsetzungskosten,insbesondere wenn die Stromaufnahmeder zusätzlich angeschlossenen Geräteinsgesamt 10 mA überschreitet.


Die elektrische Anlage Ihres Fahrzeugs wurde so konzipiert, dass sie mit der elektrischen Serien- oder Extraausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an das PEUGEOT-Händlernetz oder an eine qualifizierteWerkstatt, bevor Sie noch weitereelektrische Zubehörteile einbauen.


Das Austauschen einer Sicherung, die nichtin den nachstehenden Tabellen aufgeführt ist,kann eine erhebliche Störung Ihres Fahrzeugs her vorrufen. Wenden Sie sich an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierte Werkstatt.

187
7
Praktische Tipps

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (linke Seite).

Zugang zu den Sicherungen
)Lösen Sie den Deckel und ziehen Sie ihn
komplett in Ihre Richtung ab.
Sicherung Nr.Stärkeabgesicherter Stromkreis
1
*30 A Ventilator Fahrgastraum
2 15 A
Bremsleuchten, dritte Bremsleuchte
310 A Nebelschlussleuchten
430 A Frontscheibenwischer und -waschanlage
620 A
Zentralverriegelung, elektrische Außenspiegel
7 15 A
Autoradio, Telematik, USB-Box, Freisprecheinrichtun
g
87, 5 A
Schlüssel mit Fernbedienung, Steuergerät Klimaanlage, Kombiinstrument,elektrische Fensterheber, Regen- und Helligkeitssensoren, Alarmanlage,
Bedienungsleiste, Bedienungsschalter unter dem Lenkrad
915 A
Beleuchtung Fahrgastinnenraum und Kombiinstrument
1015 A Warnblinkanlage
1115 A
Heckscheibenwischer
127,5 A
Kombiinstrument, Multifunktionsbildschirm, Einparkhilfe,Sitzheizung, Heckscheibenheizung, elektrischer Dachhimmel,
automatische Einstellung der Scheinwerfer
1
315 A Zigarrenanzünder, Zubehörsteckdose
1520 A
Elektrischer Dachhimmel
1
610 A
Außenspiegel, Autoradio

188
Praktische Tipps
* Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifizierten Werkstatt durchgeführt werden.

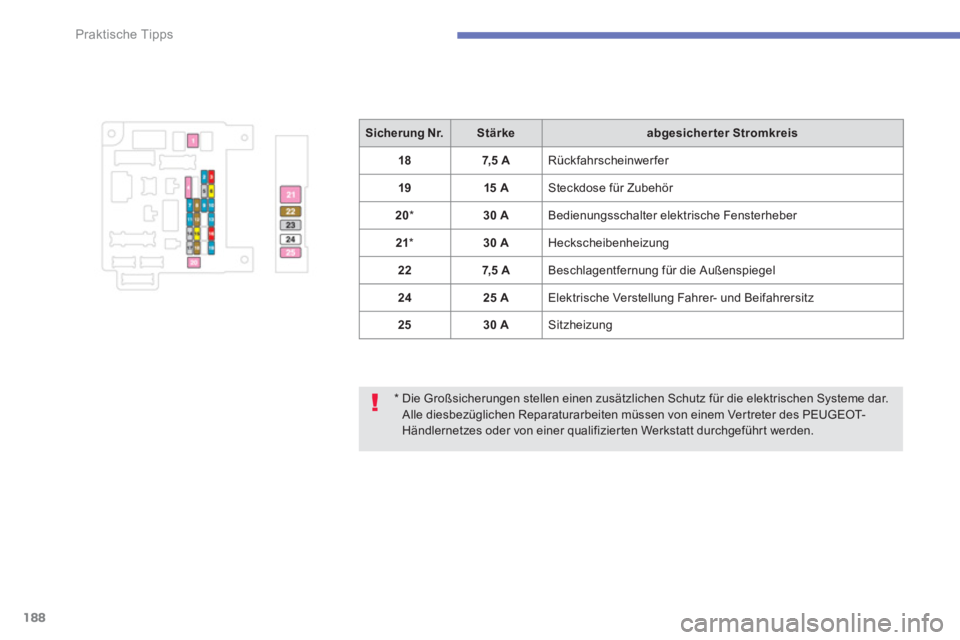

Sicherung Nr.Stärkeabgesicherter Stromkreis
187,5 A
Rückfahrscheinwerfer
1
915 A Steckdose für Zubehör
20*30 A Bedienungsschalter elektrische Fensterheber
21*30 A Heckscheibenheizung
227,5 A
Beschlagentfernung für die Außenspiegel
2
425 A
Elektrische Verstellung Fahrer- und Beifahrersitz
2
530 A Sitzheizung

189
7
Praktische Tipps

Sicherungen im Motorraum


Zugang zu den Sicherungen
)Lösen Sie den Deckel und ziehen Sie ihn
vollständig ab.
Sicherung Nr.rStärkeabgesicherter Stromkreis
115 A
Nebelscheinwerfer
410 A
Hupe
57.5
A Anlasser
620 A Scheinwerferwaschanlage
7 10 A
Klimaanla
ge
920 A
Alarmanlage
1015 A
Abtaufunktion Scheibenwischer
11- Nicht belegt
12-
Nicht belegt. Der Sicherun
gskasten befindet sich im Motorraum (linke Seite).

190
Praktische Tipps
Sicherung Nr.Stärkeabgesicherter Stromkreis
1
310 A
Tagesfahrlicht
14 10 A
Fernlicht links
1510 A Fernlicht rechts
1620 A
Abblendlicht links (Xenon)
1720 A
Abblendlicht rechts (Xenon)
1810 A Abblendlicht links (Halogen), manuelle und automatische
Leuchtweitenverstellung Scheinwerfer
1
910 A
Abblendlicht rechts (Halogen)
3130 A Audio-Verstärker


Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichenReparaturarbeiten müssen von einemVertreter des PEUGEOT- Händlernetzesoder von einer qualifizier ten Werkstatt durchgeführt werden.


Um nach dem Eingriff die Dichtigkeit des Sicherungskastens zu gewährleisten, schließen Sie denDeckel sorgfältig.
