2012 PEUGEOT 4008 Betriebsanleitungen (in German)

175
7
Praktische Tipps
unter dem Boden.
Je nach Fahrzeugversion handelt es sich
um ein Standard-Reserverad aus Stahl oder Aluminium; bei einigen Bestimmungsländernhandelt es sich um ein "Notrad".
In
formationen, wie man zum Ersatzrad gelangt, erhalten Sie in "Zugang zum Werkzeug".

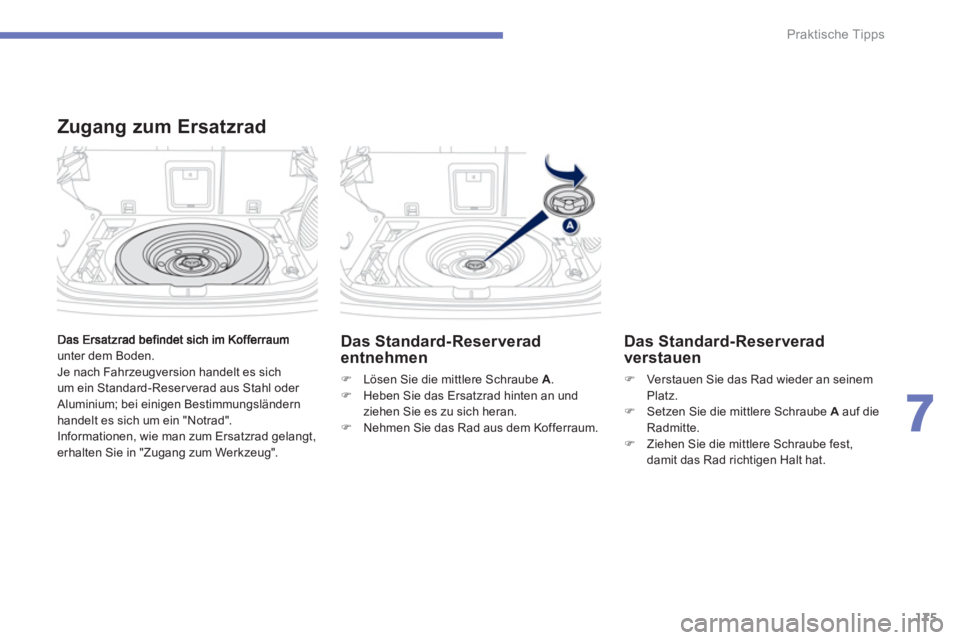

Zugang zum Ersatzrad
Das Standard-Reserverad
entnehmen
)Lösen Sie die mittlere Schraube A.)Heben Sie das Ersatzrad hinten an und ziehen Sie es zu sich heran.)Nehmen Sie das Rad aus dem Kofferraum.



Das Standard-Reserverad
verstauen
) Ver st auen Sie das Rad wieder an seinem
Platz.) Setzen Sie die mittlere Schraube A
auf dieRadmitte.
)
Ziehen Sie die mittlere Schraube fest,
damit das Rad richtigen Halt hat.

176
Praktische Tipps

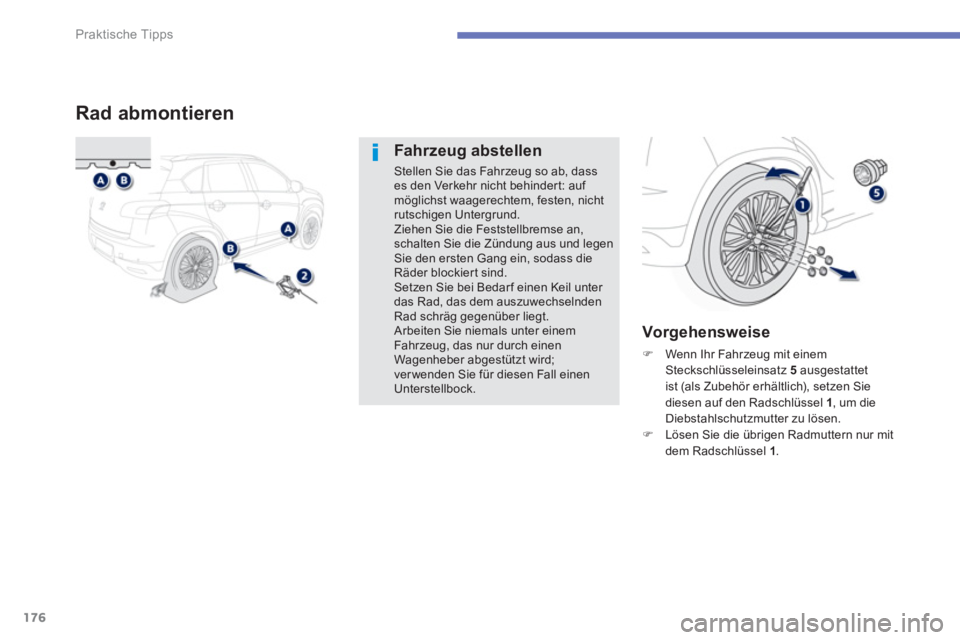

Rad abmontieren
Fahr zeug abstellen
Stellen Sie das Fahrzeug so ab, dasses den Verkehr nicht behindert: auf möglichst waagerechtem, festen, nichtrutschigen Untergrund. Ziehen Sie die Feststellbremse an, schalten Sie die Zündung aus und legenSie den ersten Gang ein, sodass dieRäder blockiert sind. Setzen Sie bei Bedar f einen Keil unter das Rad, das dem auszuwechselndenRad schräg gegenüber liegt. Arbeiten Sie niemals unter einemFahrzeug, das nur durch einen Wagenheber abgestützt wird; ver wenden Sie für diesen Fall einenUnterstellbock.

Vorgehensweise
)Wenn Ihr Fahrzeug mit einemSteckschlüsseleinsatz 5ausgestattet
ist (als Zubehör erhältlich), setzen Sie diesen auf den Radschlüssel 1 , um die Diebstahlschutzmutter zu lösen. )Lösen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1
.

177
7
Praktische Tipps

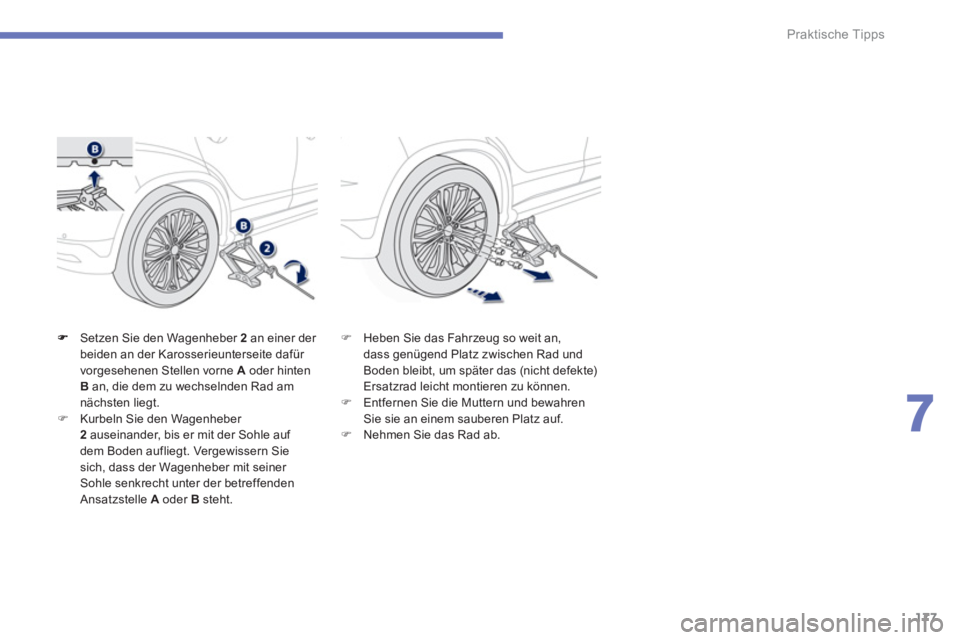

Setzen Sie den Wagenheber 2an einer der beiden an der Karosserieunterseite dafür
vorgesehenen Stellen vorne Aoder hintenBan, die dem zu wechselnden Rad amnächsten liegt. )Kurbeln Sie den Wagenheber
2auseinander, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Sie sich, dass der Wagenheber mit seiner Sohle senkrecht unter der betreffendenAnsatzstelle A
oder Bsteht.
)
Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad und
Boden bleibt, um später das (nicht defekte)
Ersatzrad leicht montieren zu können.) Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.
)
Nehmen Sie das Rad ab.

178
Praktische Tipps

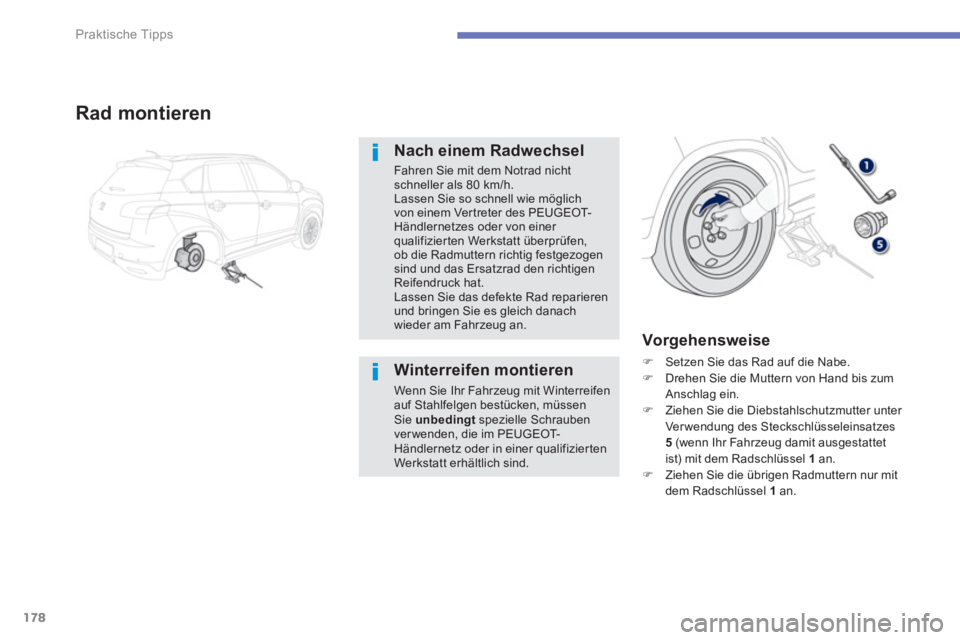

Rad montieren
Nach einem Radwechsel
Fahren Sie mit dem Notrad nicht schneller als 80 km/h.Lassen Sie so schnell wie möglichvon einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifizier ten Werkstatt überprüfen,ob die Radmuttern richtig festgezogensind und das Ersatzrad den richtigenReifendruck hat. Lassen Sie das defekte Rad reparierenund bringen Sie es gleich danachwieder am Fahrzeug an.
Vorgehensweise
)Setzen Sie das Rad auf die Nabe.)Drehen Sie die Muttern von Hand bis zumAnschlag ein.)Ziehen Sie die Diebstahlschutzmutter unter
Ver wendung des Steckschlüsseleinsatzes
5
(wenn Ihr Fahrzeug damit ausgestattet
ist) mit dem Radschlüssel 1an. )Ziehen Sie die übrigen Radmuttern nur mitdem Radschlüssel 1an.
Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Winterreifenauf Stahlfelgen bestücken, müssen Sie unbedingt spezielle Schrauben ver wenden, die im PEUGEOT-Händlernetz oder in einer qualifiziertenWerkstatt erhältlich sind.

179
7
Praktische Tipps
Lassen Sie das Fahrzeug wieder auf den Boden herunter. )Kurbeln Sie den Wagenheber 2 zusammen und entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter unter Verwendung desSteckschlüsseleinsatzes 5 (wenn Ihr Fahrzeug damit ausgestattet ist) mit dem Radschlüssel 1fest.
)
Ziehen Sie die übrigen Radmuttern nur mitdem Radschlüssel 1 fest. )
Verstauen Sie das Werkzeug (siehe
Abschnitt "Zugang zum Werkzeug").

180
Praktische Tipps

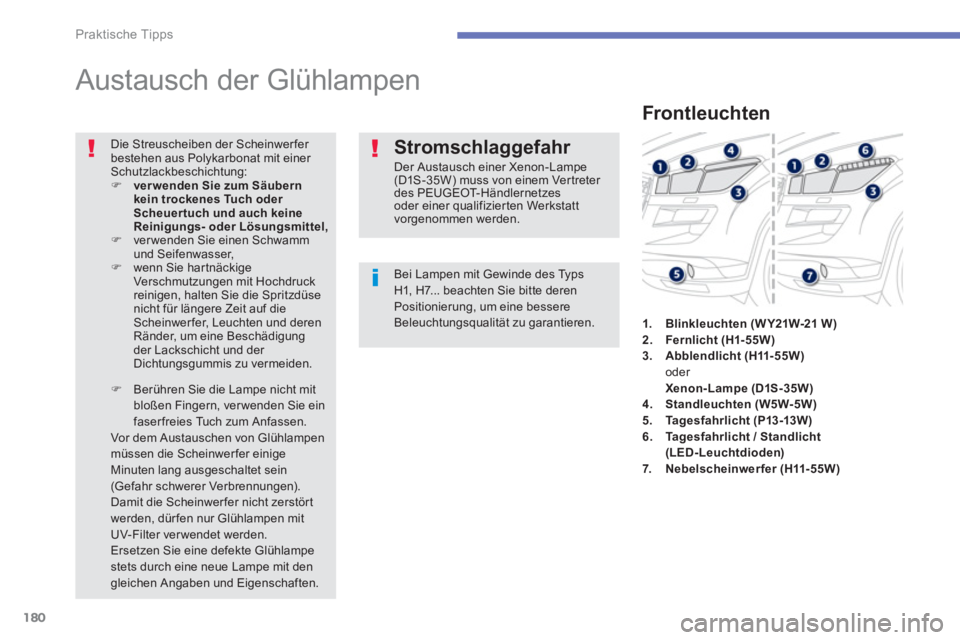

Austausch der Glühlampen
Bei Lampen mit Gewinde des Typs H1, H7... beachten Sie bitte derenPositionierung, um eine bessere Beleuchtungsqualität zu garantieren.

Die Streuscheiben der Scheinwerfer bestehen aus Polykarbonat mit einer Schutzlackbeschichtung:)ver wendenSie zum Säubernkein trockenes Tuch oder Scheuertuch und auch keine Reinigungs- oder Lösungsmittel,)ver wenden Sie einen Schwammund Seifenwasser,)wenn Sie hartnäckige Verschmutzungen mit Hochdruckreinigen, halten Sie die Spritzdüsenicht für längere Zeit auf dieScheinwer fer, Leuchten und derenRänder, um eine Beschädigungder Lackschicht und der Dichtungsgummis zu vermeiden.
)Berühren Sie die Lampe nicht mit bloßen Fingern, verwenden Sie ein faserfreies Tuch zum Anfassen. Vor dem Austauschen von Glühlampenmüssen die Scheinwerfer einige Minuten lang ausgeschaltet sein(Gefahr schwerer Verbrennungen). Damit die Scheinwerfer nicht zerstört werden, dür fen nur Glühlampen mit UV-Filter verwendet werden.Ersetzen Sie eine defekte Glühlampe stets durch eine neue Lampe mit dengleichen Angaben und Eigenschaften.
Stromschlaggefahr
Der Austausch einer Xenon-Lampe (D1S -35W) muss von einem Vertreter des PEUGEOT- H än dl er net ze s oder einer qualifizier ten Werkstatt vorgenommen werden.


Frontleuchten
1.Blinkleuchten(W Y21W-21 W)2.Fernlicht (H1- 55W)3.Abblendlicht (H11- 55W) oder Xenon-Lampe (D1S-35W)4.Standleuchten (W5W-5W)5.Tagesfahrlicht(P13-13W)6. Tagesfahrlicht / Standlicht(LED-Leuchtdioden)7.Nebelscheinwerferr(H11- 55W)

181
7
Praktische Tipps

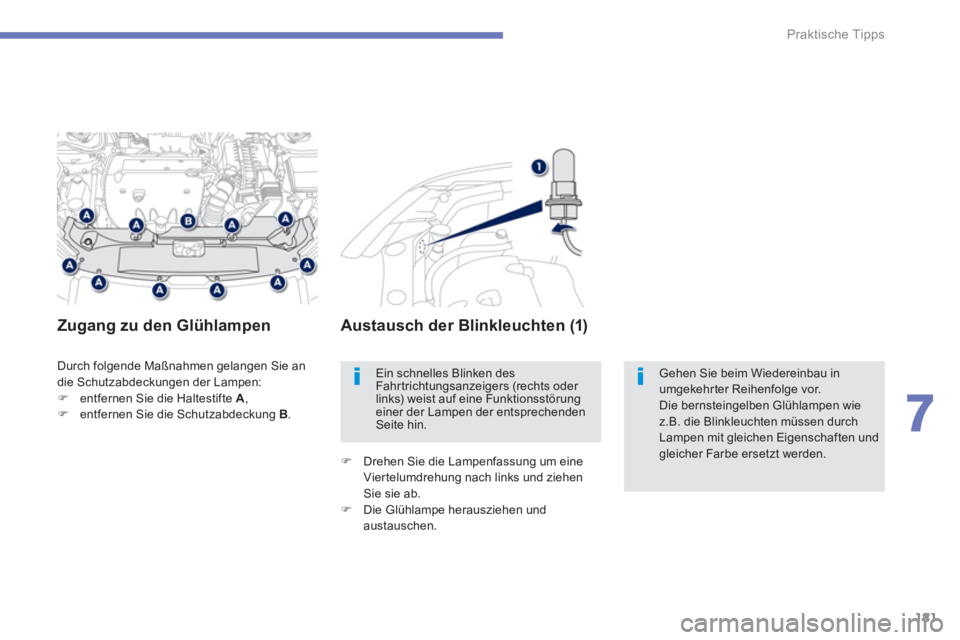

Durch folgende Maßnahmen gelangen Sie an
die Schutzabdeckungen der Lampen:)entfernen Sie die Haltestifte A , )entfernen Sie die Schutzabdeckung B.
Zugang zu den GlühlampenAustausch der Blinkleuchten (1)
)
Drehen Sie die Lampenfassung um eineViertelumdrehung nach links und ziehen Sie sie ab. )
Die Glühlampe herausziehen und austauschen.
Ein schnelles Blinken des Fahr trichtungsanzeigers (rechts oder links) weist auf eine Funktionsstörungeiner der Lampen der entsprechenden Seite hin.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Die bernsteingelben Glühlampen wie z.B. die Blinkleuchten müssen durchLampen mit gleichen Eigenschaften undgleicher Farbe ersetzt werden.

182
Praktische Tipps

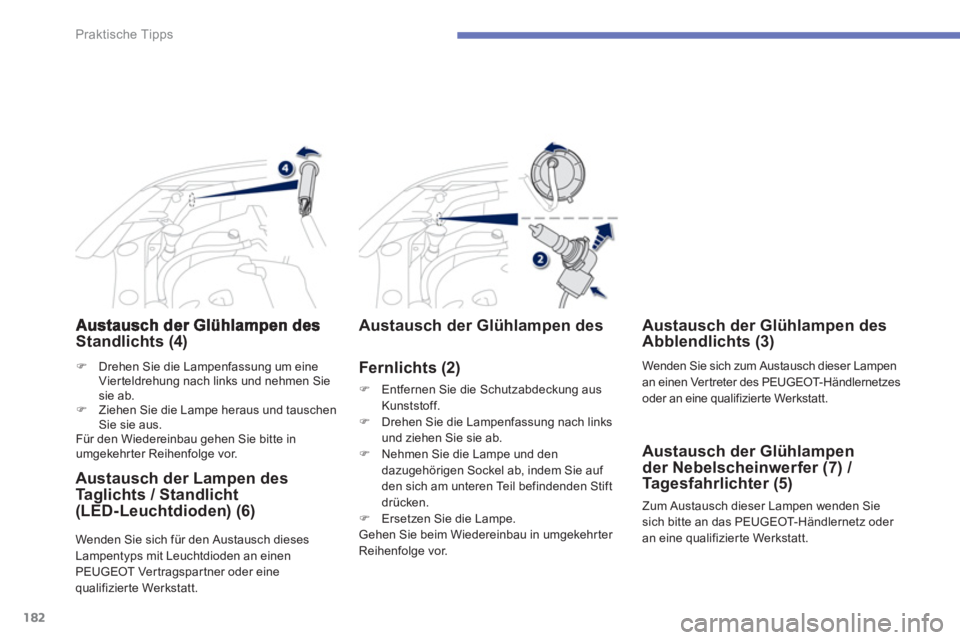

Standlichts (4)
Fernlichts (2)
) Entfernen Sie die Schutzabdeckung aus
Kunststoff.) Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab. )
Nehmen Sie die Lampe und den
dazugehörigen Sockel ab, indem Sie auf
den sich am unteren Teil befindenden Stiftdrücken. ) Ersetzen Sie die Lampe.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Austausch der Glühlampen des
)
Drehen Sie die Lampenfassung um eine Vierteldrehung nach links und nehmen Sie sie ab.)
Ziehen Sie die Lampe heraus und tauschenSie sie aus.
Für den Wiedereinbau gehen Sie bitte in umgekehrter Reihenfolge vor.
Austausch der Lampen des Taglichts / Standlicht (LED-Leuchtdioden) (6)
Wenden Sie sich für den Austausch diesesLampentyps mit Leuchtdioden an einen
PEUGEOT Ver tragspartner oder eine qualifizierte Werkstatt.
Austausch der Glühlampen des
Abblendlichts (3)
Wenden Sie sich zum Austausch dieser Lampen
an einen Ver treter des PEUGEOT- H än dl er net ze s
oder an eine qualifizier te Werkstatt.

Zum Austausch dieser Lampen wenden Sie
sich bitte an das PEUGEOT-Händlernetz oder
an eine qualifizier te Werkstatt.

Austausch der Glühlampender Nebelscheinwerfer (7) / Tagesfahrlichter (5)
