2012 Peugeot 3008 Hybrid 4 Manual del propietario (in Spanish)

INFORMACIÓN PRÁCTICA
183
CAMBIO DE UN FUSIBLE

Acceso al utillaje

La pinza de extracción de los fusibles
está instalada en la cara interior de la
tapa de la caja de fusibles del salpica-
dero.
Para acceder a ella:


)
Retire completamente la tapa.

)
Retire la pinza.



Sustitución de un fusible



En buen estado



Fundido





)
Utilice la pinza especial para extraer
el fusible de su alojamiento.

)
Sustituya siempre un fusible defec-
tuoso por otro fusible de la misma
intensidad.

)
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada en la parte su-
perior y las siguientes tablas.

Instalación de accesorios
eléctricos
El circuito eléctrico del vehícu-
lo está concebido para funcionar con
los equipamientos de serie u opcio-
nales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.

PEUGEOT declina toda res-
ponsabilidad relacionada con
los gastos ocasionados por la
reparación del vehículo o fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares
no suministrados ni recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particu-
lar, cuando el consumo del conjunto
de los dispositivos conectados sea
superior a 10 miliamperios.

Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.


)
Localice el fusible defectuoso com-
probando el estado de su fi lamento.
Procedimiento para cambiar fusible defec-
tuoso por uno nuevo para solucionar una
avería en la función correspondiente.

INFORMACIÓN PRÁCTICA
184

Fusibles en el salpicadero

Tablas de los fusibles

La caja de fusibles está situada en la
parte inferior del salpicadero (en el lado
izquierdo).
Fusible
N°

Intensidad
(A)

Funciones




F1



15

Limpialuneta


F2



-

No utilizado


F3



5

Calculador de airbags


F4



10

Retrovisor interior de electrocromo, aire
acondicionado, caja de conmutación y de
protección, multimedia en la parte trasera,
calculador de batería de tracción


F5



30

Elevalunas secuenciales delanteros


F6



30

Elevalunas secuenciales traseros


F7



5

Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz de parasol,
luz de guantera, luz de reposabrazos central,
mando relé 12 V maletero

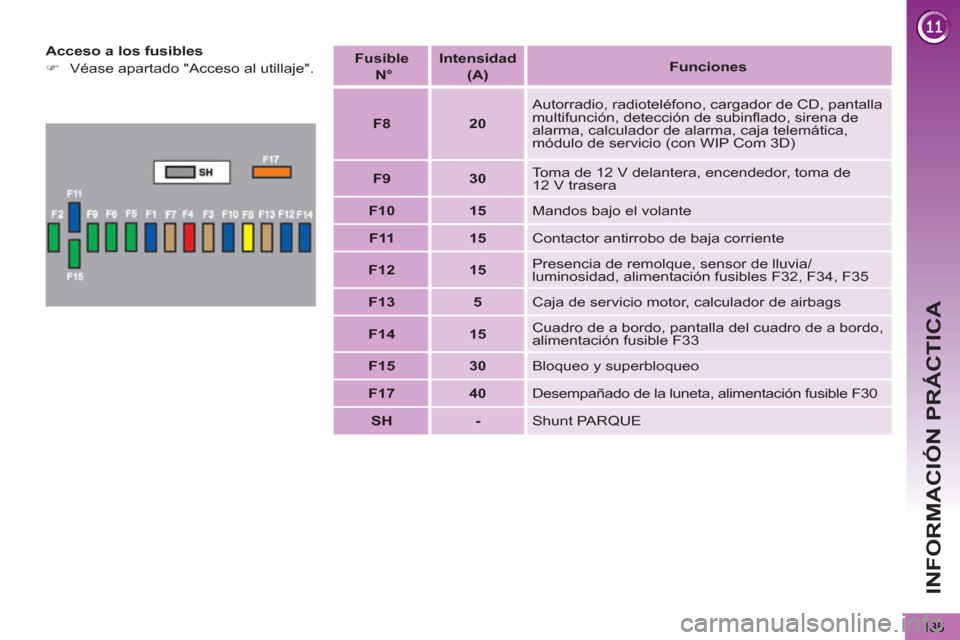

INFORMACIÓN PRÁCTICA
185

Acceso a los fusibles


)
Véase apartado "Acceso al utillaje".
Fusible
N°

Intensidad

(A)

Funciones



F8



20

Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinfl ado, sirena de
alarma, calculador de alarma, caja telemática,
módulo de servicio (con WIP Com 3D)


F9



30

Toma de 12 V delantera, encendedor, toma de
12 V trasera


F10



15

Mandos bajo el volante


F11



15

Contactor antirrobo de baja corriente


F12



15

Presencia de remolque, sensor de lluvia/
luminosidad, alimentación fusibles F32, F34, F35


F13



5

Caja de servicio motor, calculador de airbags


F14



15

Cuadro de a bordo, pantalla del cuadro de a bordo,
alimentación fusible F33


F15



30

Bloqueo y superbloqueo


F17



40

Desempañado de la luneta, alimentación fusible F30


SH



-

Shunt PARQUE

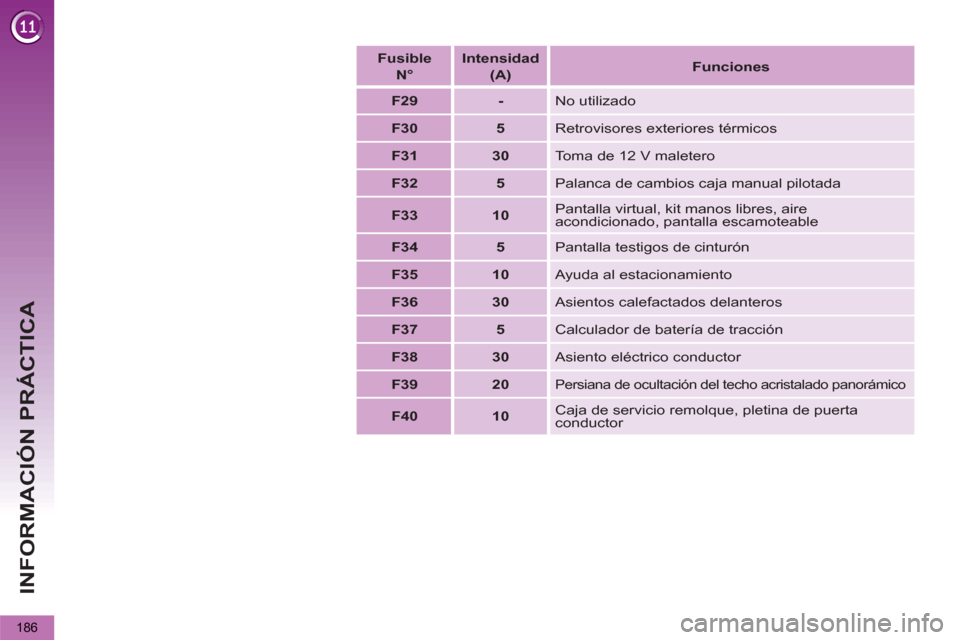

INFORMACIÓN PRÁCTICA
186


Fusible
N°



Intensidad

(A)



Funciones




F29



-

No utilizado


F30



5

Retrovisores exteriores térmicos


F31



30

Toma de 12 V maletero


F32



5

Palanca de cambios caja manual pilotada


F33



10

Pantalla virtual, kit manos libres, aire
acondicionado, pantalla escamoteable


F34



5

Pantalla testigos de cinturón


F35



10

Ayuda al estacionamiento


F36



30

Asientos calefactados delanteros


F37



5

Calculador de batería de tracción


F38



30

Asiento eléctrico conductor


F39



20



Persiana de ocultación del techo acristalado panorámico



F40



10

Caja de servicio remolque, pletina de puerta
conductor

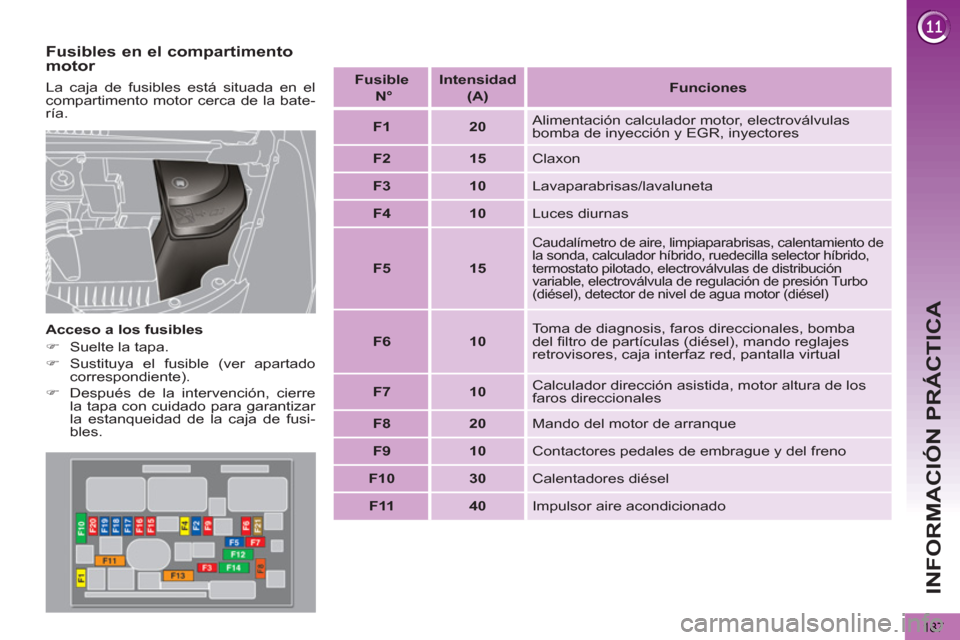

INFORMACIÓN PRÁCTICA
187

Fusibles en el compartimento
motor

Acceso a los fusibles


)
Suelte la tapa.

)
Sustituya el fusible (ver apartado
correspondiente).

)
Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de fusi-
bles.


La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría.
Fusible
N°

Intensidad

(A)

Funciones



F1



20

Alimentación calculador motor, electroválvulas
bomba de inyección y EGR, inyectores


F2



15

Claxon


F3



10

Lavaparabrisas/lavaluneta


F4



10

Luces diurnas


F5



15



Caudalímetro de aire, limpiaparabrisas, calentamiento de
la sonda, calculador híbrido, ruedecilla selector híbrido,
termostato pilotado, electroválvulas de distribución
variable, electroválvula de regulación de presión Turbo
(diésel), detector de nivel de agua motor (diésel)


F6



10

Toma de diagnosis, faros direccionales, bomba
del fi ltro de partículas (diésel), mando reglajes
retrovisores, caja interfaz red, pantalla virtual


F7



10

Calculador dirección asistida, motor altura de los
faros direccionales


F8



20

Mando del motor de arranque


F9



10

Contactores pedales de embrague y del freno


F10



30

Calentadores diésel


F11



40

Impulsor aire acondicionado

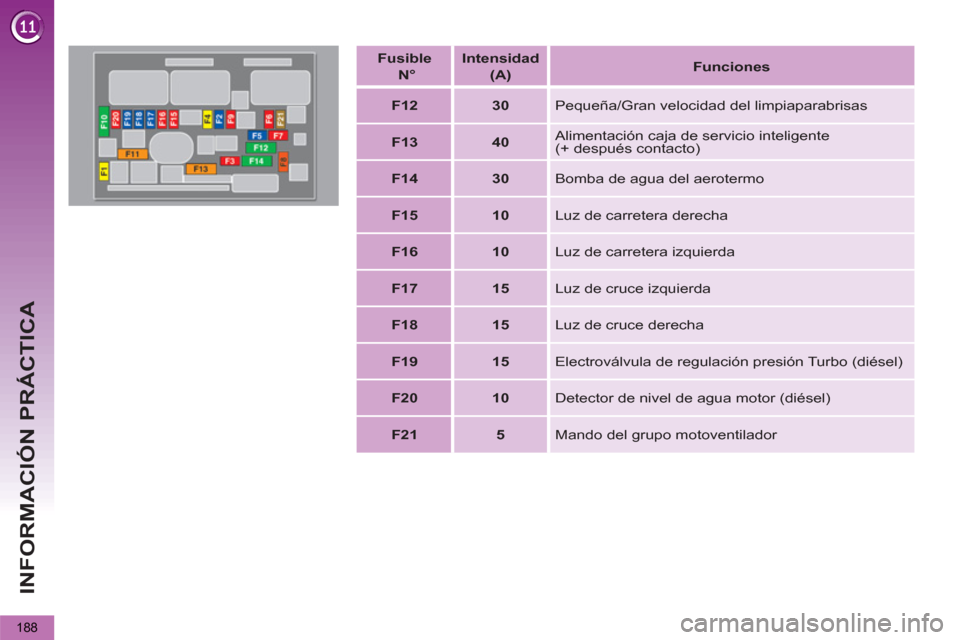

INFORMACIÓN PRÁCTICA
188

Fusible
N°

Intensidad

(A)

Funciones



F12



30

Pequeña/Gran velocidad del limpiaparabrisas


F13



40

Alimentación caja de servicio inteligente
(+ después contacto)


F14



30

Bomba de agua del aerotermo


F15



10

Luz de carretera derecha


F16



10

Luz de carretera izquierda


F17



15

Luz de cruce izquierda


F18



15

Luz de cruce derecha


F19



15

Electroválvula de regulación presión Turbo (diésel)


F20



10

Detector de nivel de agua motor (diésel)


F21



5

Mando del grupo motoventilador

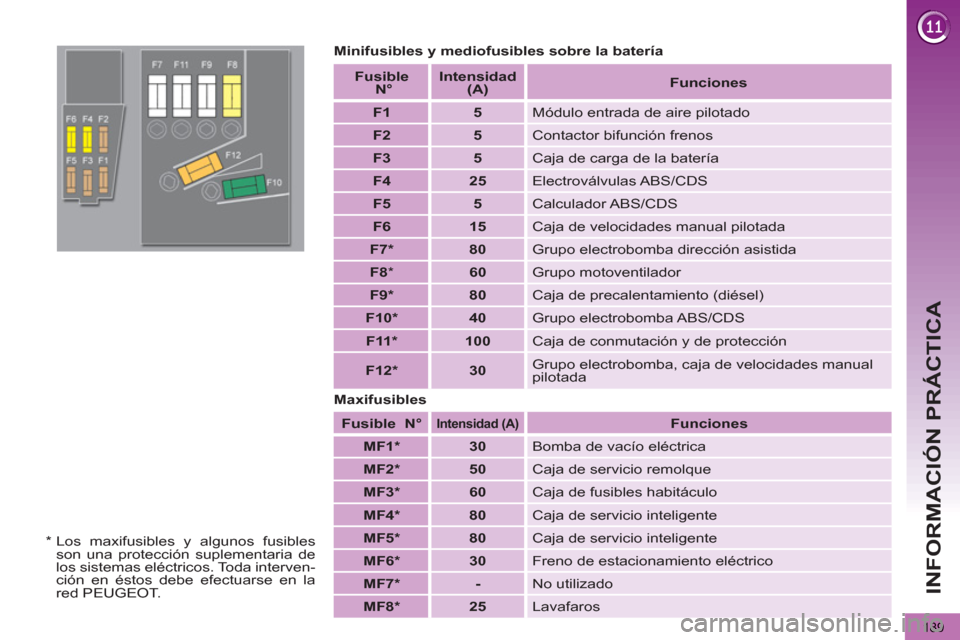

INFORMACIÓN PRÁCTICA
189

Minifusibles y mediofusibles sobre la batería

Maxifusibles

Fusible
N°



Intensidad

(A)


Funciones



MF1 *



30

Bomba de vacío eléctrica


MF2 *



50

Caja de servicio remolque


MF3 *



60

Caja de fusibles habitáculo


MF4 *



80

Caja de servicio inteligente


MF5 *



80

Caja de servicio inteligente


MF6 *



30

Freno de estacionamiento eléctrico


MF7 *



-

No utilizado


MF8 *



25

Lavafaros
Fusible
N°

Intensidad

(A)

Funciones



F1



5

Módulo entrada de aire pilotado


F2



5

Contactor bifunción frenos


F3



5

Caja de carga de la batería


F4



25

Electroválvulas ABS/CDS


F5



5

Calculador ABS/CDS


F6



15

Caja de velocidades manual pilotada


F7 *



80

Grupo electrobomba dirección asistida


F8

*


60

Grupo motoventilador


F9 *



80

Caja de precalentamiento (diésel)


F10 *



40

Grupo electrobomba ABS/CDS


F11 *



100

Caja de conmutación y de protección


F12 *



30

Grupo electrobomba, caja de velocidades manual
pilotada

*
Los maxifusibles y algunos fusibles
son una protección suplementaria de
los sistemas eléctricos. Toda interven-
ción en éstos debe efectuarse en la
red PEUGEOT.

INFORMACIÓN PRÁCTICA
190








BATERÍA DE 12 V

Procedimiento para recargar la batería
descargada o para arrancar el motor
con una batería auxiliar.

Acceso a la batería

La batería está situada debajo del capó.
Para acceder a ella:


)
Abra el capó con el mando interior, y
luego con el exterior.

)
Fije la varilla de soporte del capó.

)
Retire la tapa de plástico para acce-
der a los dos bornes.

)
Si es necesario, suelte la caja de fu-
sibles para retirar la batería.


Desconexión de los cables


)
Levante el mando de bloqueo al
máximo.


Reconexión de los cables


)
Coloque la abrazadera 1
abierta del
cable en el borne (+) de la batería.

)
Apriete verticalmente la abrazade-
ra 1
para colocarla correctamente
contra la batería.

)
Bloquee la abrazadera separando
la guía de colocación y bajando el
mando 2
.
Nunca fuerce la palanca, ya
que si la abrazadera está mal
colocada, el bloqueo no se
efectuará y tendrá que repetir
el procedimiento.

Antes de realizar cualquier in-
tervención en el vehículo, cor-
te el contacto (testigo Ready

apagado) para evitar riesgos de he-
ridas provocadas por la puesta en
marcha automática del motor.














Su vehículo está equipado con una ba-
tería de 12 V clásica situada debajo del
capó, además de la batería de alta ten-
sión del sistema híbrido.
En determinadas condiciones, si la ba-
tería de 12 V no tiene sufi ciente carga
para activar el sistema híbrido, es posi-
ble realizar una recarga a partir de otra
batería de 12 V clásica.
No realice esta recarga si el testigo
Ready
está encendido.
