El cuadro de a bordo contiene los cuadrantes y los testigos de indicación del fun-
cionamiento del vehículo.
CUADROS DE A BORDO

Para más información, consul-
te el apartado correspondien-
te al botón o a la función y sus
indicaciones asociadas.
Cuadrantes6.
Botón de puesta a cero o de repetición
de la información de mantenimiento
Pone a cero la función seleccionada
(cuentakilómetros parcial o indicador de
mantenimiento) o vuelve a mostrar el in-
dicador de mantenimiento.

7.
Reóstato de iluminación del cuadro
de a bordo
Actúa sobre la intensidad luminosa del
puesto de conducción, si las luces están
encendidas.

8.
Testigo Ready
Indica que el vehículo está listo para cir-
cular.



1.
Contador de potencia disponible

Indica, en porcentaje, la potencia
disponible.
Para más información, consulte el
capítulo "Híbrido".

2.
Temperatura del líquido de refri-
geración

Indica la temperatura del líquido de re-
frigeración del motor (grados Celsius).

3.
Nivel de carburante

Indica la cantidad de carburante que
queda en el depósito.

4.
Velocímetro

Indica la velocidad instantánea del vehí-
culo durante la circulación (km/h o mph).

5.
Pantalla





Pantalla(s)


A.
Limitador de velocidad

o
Regulador de velocidad

(km/h o mph)

B.
Cuentakilómetros parcial

(km o millas)

C.
Indicador de mantenimiento

(km o millas) o
Indicador del nivel de aceite del
motor

o
Cuentakilómetros total

(km o millas)

D.
Caja manual pilotada de 6 veloci-
dades


E.
- Flujo eléctrico o

- Mensajes de alerta y de estado
de las funciones o

- Ordenador de a bordo o

- Información de navegación del
GPS o

-
Menús (con WIP Com 3D)

48
CO
Sólo se puede acceder al
menú general y a sus funcio-
nes asociadas en parado, uti-
lizando las teclas de 1
a 4
.
Al superar una determinada veloci-
dad, la pantalla muestra un mensaje
que advierte de la imposibilidad de
mostrar el menú general.
Las pantallas del ordenador de a bordo
sólo están disponibles durante la circu-
lación, utilizando las teclas 2
y 3
(ver
apartado "Ordenador de a bordo").

Menú general


)
Pulse la tecla 1
para acceder al
menú general y elegir una de las si-
guientes funciones:


- "Parámetros vehículo"

- "Elección del idioma"

- "Elección de las unidades"

)
Pulse las teclas 2
ó 3
para despla-
zarse por la pantalla.

)
Pulse de nuevo la tecla 1
para validar
la selección.
Joystick del cuadro de a bordoasociado al WIP Com 3D

El conjunto de estas teclas permite:


- en
parado
, confi gurar los equi-
pamientos del vehículo y los pa-
rámetros de la pantalla (idiomas,
unidades...);

- circulando
, ver las funciones activas
(ordenador de a bordo, navegador...).
Mandos
El joystick dispone de cuatro teclas que
permiten manejar la pantalla grande
16/9 del cuadro de a bordo:


1.
Acceso al menú general, validación
de la selección.

2.
Desplazamiento hacia arriba por el
menú.

3.
Desplazamiento hacia abajo por el
menú.

4.
Vuelta a la pantalla anterior, aban-
dono del menú.

49
CO

Parámetros vehículo
Este menú permite activar o neutralizar
determinados equipamientos de con-
ducción y de confort (según destino):


- limpiaparabrisas asociado a la mar-
cha atrás (ver capítulo "Visibilidad");

- desbloqueo selectivo (ver capítulo
"Apertura y cierre");

- alumbrado de acompañamiento y de
acogida (ver capítulo "Visibilidad");

- iluminación ambiental (ver capítulo
"Visibilidad");

-
luces diurnas (ver capítulo "Visibilidad");


- faros direccionales (ver capítulo "Vi-
sibilidad");

- freno de estacionamiento automático
o manual (ver capítulo "Conducción").

Elección de las unidades
Este menú permite elegir las unida-
des de temperatura (grados Celsius o
Fahrenheit) y consumo (l/100 km, mpg
o km/l).

Elección del idioma
Este menú permite elegir el idioma de
la pantalla: Deutsch, English, Español,
Français, Italiano, Nederlands, Português,
Türkçe * .

* Según destino.
Testigos

Señales visuales que informan al con-
ductor de la puesta en marcha de un
sistema (testigos de funcionamiento o
de neutralización) o de la aparición de
una anomalía (testigos de alerta).

Al poner el contacto
Algunos testigos de alerta se encien-
den durante unos segundos al poner el
contacto del vehículo.
Al arrancar el motor, dichos testigos
deben apagarse.
Si alguno permanece encendido, consul-
te en esta guía el testigo de alerta corres-
pondiente antes de iniciar la marcha.

Avisos asociados
El encendido de algunos testigos puede
ir acompañado de una señal sonora y
un mensaje en la pantalla multifunción.
El encendido de un testigo
puede ser fi jo o intermitente.
Algunos testigos pueden pre-
sentar ambos tipos de encendido.
Sólo poniendo en relación el tipo de
encendido con el estado de funcio-
namiento del vehículo podemos sa-
ber si la situación es normal o si se
trata de una anomalía.

50
CO

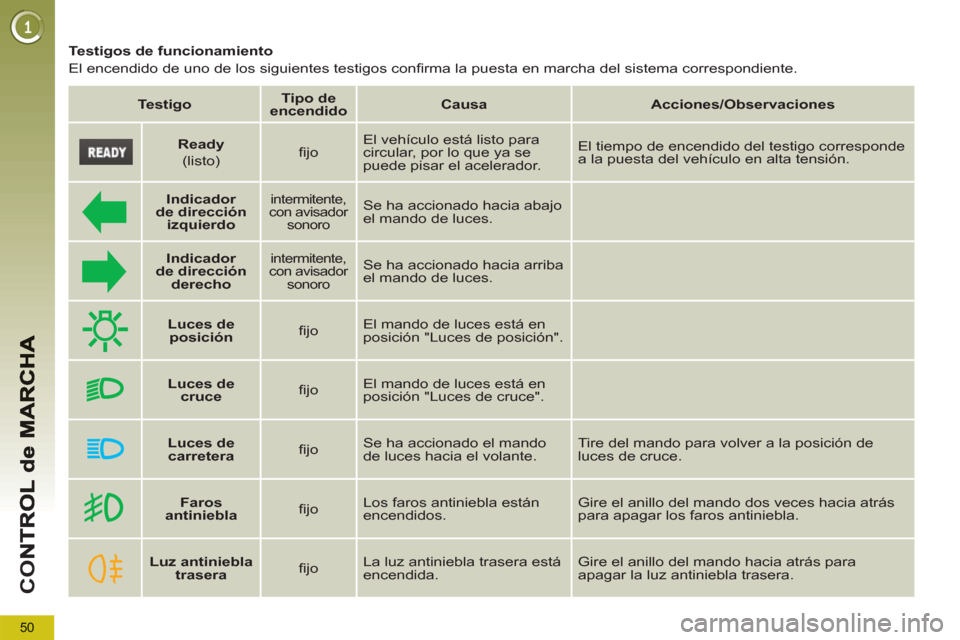

Testigos de funcionamiento
El encendido de uno de los siguientes testigos confi rma la puesta en marcha del sistema correspondiente.



Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Indicador
de dirección
izquierdo




intermitente,
con avisador
sonoro
Se ha accionado hacia abajo
el mando de luces.




Indicador
de dirección
derecho




intermitente,
con avisador
sonoro
Se ha accionado hacia arriba
el mando de luces.




Luces de
posición


fi jo El mando de luces está en
posición "Luces de posición".




Luces de
cruce


fi jo El mando de luces está en
posición "Luces de cruce".




Luces de
carretera


fi jo Se ha accionado el mando
de luces hacia el volante. Tire del mando para volver a la posición de
luces de cruce.
Ready

(listo) fi jo El vehículo está listo para
circular, por lo que ya se
puede pisar el acelerador. El tiempo de encendido del testigo corresponde
a la puesta del vehículo en alta tensión.




Faros
antiniebla


fi jo Los faros antiniebla están
encendidos. Gire el anillo del mando dos veces hacia atrás
para apagar los faros antiniebla.




Luz antiniebla
trasera


fi jo La luz antiniebla trasera está
encendida. Gire el anillo del mando hacia atrás para
apagar la luz antiniebla trasera.

51
CO


Testigo



Tipo de
encendido



Causa



Acciones/Observaciones

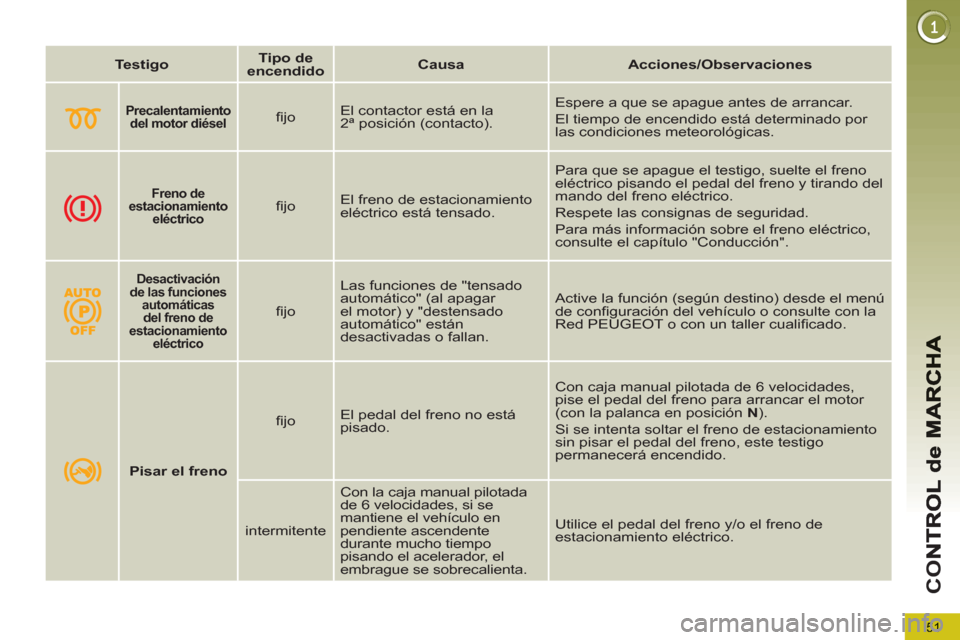

Precalentamiento

del
motor
diésel


fi jo El contactor está en la
2ª posición (contacto). Espere a que se apague antes de arrancar.
El tiempo de encendido está determinado por
las condiciones meteorológicas.




Freno de
estacionamiento
eléctrico

fi jo El freno de estacionamiento
eléctrico está tensado. Para que se apague el testigo, suelte el freno
eléctrico pisando el pedal del freno y tirando del
mando del freno eléctrico.
Respete las consignas de seguridad.
Para más información sobre el freno eléctrico,
consulte el capítulo "Conducción".




Desactivación
de las funciones
automáticas
del freno de
estacionamiento
eléctrico



fi jo Las funciones de "tensado
automático" (al apagar
el motor) y "destensado
automático" están
desactivadas o fallan. Active la función (según destino) desde el menú
de confi guración del vehículo o consulte con la
Red PEUGEOT o con un taller cualifi cado.




Pisar el freno


fi jo El pedal del freno no está
pisado. Con caja manual pilotada de 6 velocidades,
pise el pedal del freno para arrancar el motor
(con la palanca en posición N
).
Si se intenta soltar el freno de estacionamiento
sin pisar el pedal del freno, este testigo
permanecerá encendido.

intermitente Con la caja manual pilotada
de 6 velocidades, si se
mantiene el vehículo en
pendiente ascendente
durante mucho tiempo
pisando el acelerador, el
embrague se sobrecalienta. Utilice el pedal del freno y/o el freno de
estacionamiento eléctrico.

52
CO

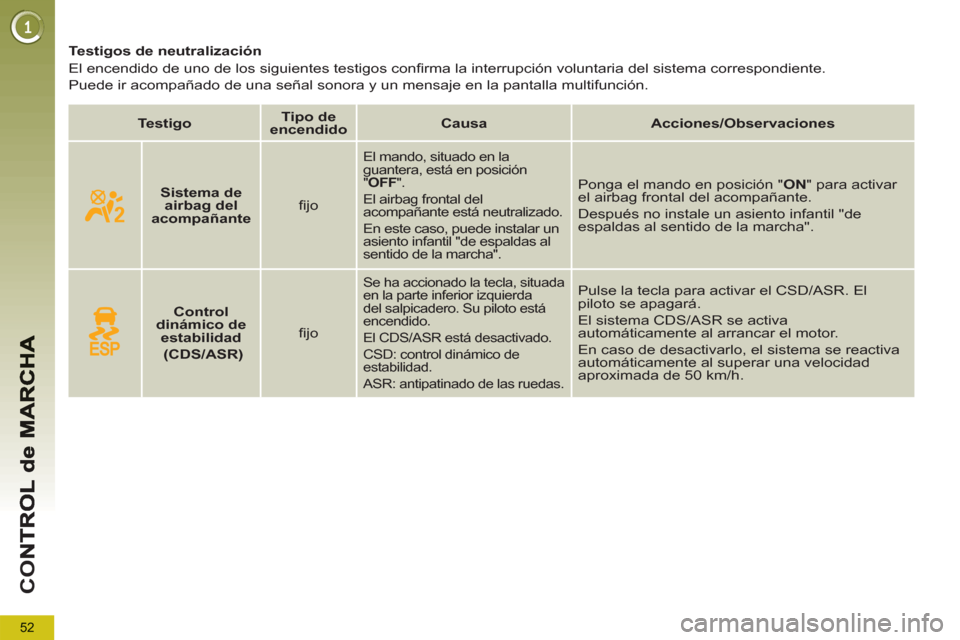

Testigos de neutralización
El encendido de uno de los siguientes testigos confi rma la interrupción voluntaria del sistema correspondiente.
Puede ir acompañado de una señal sonora y un mensaje en la pantalla multifunción.



Testigo



Tipo de
encendido



Causa



Acciones/Observaciones






Sistema de
airbag del
acompañante


fi jo

El mando, situado en la
guantera, está en posición
" OFF
".
El airbag frontal del
acompañante está neutralizado.
En este caso, puede instalar un
asiento infantil "de espaldas al
sentido de la marcha".
Ponga el mando en posición " ON
" para activar
el airbag frontal del acompañante.
Después no instale un asiento infantil "de
espaldas al sentido de la marcha".




Control
dinámico de
estabilidad

(CDS/ASR)


fi jo

Se ha accionado la tecla, situada
en la parte inferior izquierda
del salpicadero. Su piloto está
encendido.
El CDS/ASR está desactivado.
CSD: control dinámico de
estabilidad.
ASR: antipatinado de las ruedas.
Pulse la tecla para activar el CSD/ASR. El
piloto se apagará.
El sistema CDS/ASR se activa
automáticamente al arrancar el motor.
En caso de desactivarlo, el sistema se reactiva
automáticamente al superar una velocidad
aproximada de 50 km/h.

53
CO

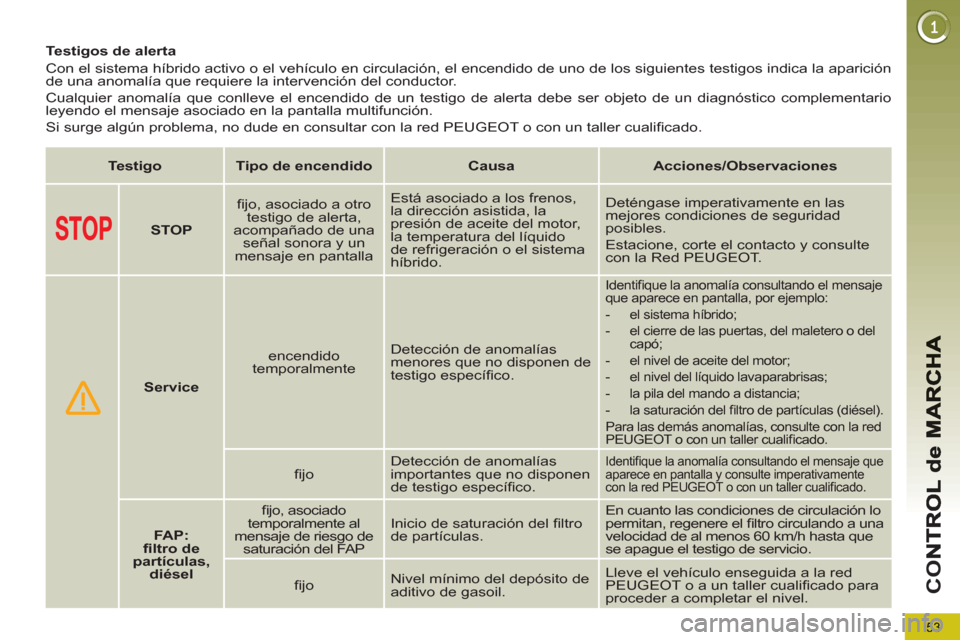

Testigos de alerta
Con el sistema híbrido activo o el vehículo en circulación, el encendido de uno de los siguientes testigos indica la aparición
de una anomalía que requiere la intervención del conductor.
Cualquier anomalía que conlleve el encendido de un testigo de alerta debe ser objeto de un diagnóstico complementario
leyendo el mensaje asociado en la pantalla multifunción.
Si surge algún problema, no dude en consultar con la red PEUGEOT o con un taller cualifi cado.



Testigo



Tipo de encendido



Causa



Acciones/Observaciones






STOP


fi jo, asociado a otro
testigo de alerta,
acompañado de una
señal sonora y un
mensaje en pantalla Está asociado a los frenos,
la dirección asistida, la
presión de aceite del motor,
la temperatura del líquido
de refrigeración o el sistema
híbrido. Deténgase imperativamente en las
mejores condiciones de seguridad
posibles.
Estacione, corte el contacto y consulte
con la Red PEUGEOT.




Service


encendido
temporalmente Detección de anomalías
menores que no disponen de
testigo específi co.

Identifi que la anomalía consultando el mensaje
que aparece en pantalla, por ejemplo:


- el sistema híbrido;

- el cierre de las puertas, del maletero o del
capó;

- el nivel de aceite del motor;

- el nivel del líquido lavaparabrisas;

- la pila del mando a distancia;

- la saturación del fi ltro de partículas (diésel).
Para las demás anomalías, consulte con la red
PEUGEOT o con un taller cualifi cado.


fi jo Detección de anomalías
importantes que no disponen
de testigo específi co.
Identifi que la anomalía consultando el mensaje que
aparece en pantalla y consulte imperativamente
con la red PEUGEOT o con un taller cualifi cado.



FAP:
fi ltro de
partículas,
diésel


fi jo, asociado
temporalmente al
mensaje de riesgo de
saturación del FAP Inicio de saturación del fi ltro
de partículas. En cuanto las condiciones de circulación lo
permitan, regenere el fi ltro circulando a una
velocidad de al menos 60 km/h hasta que
se apague el testigo de servicio.

fi jo Nivel mínimo del depósito de
aditivo de gasoil. Lleve el vehículo enseguida a la red
PEUGEOT o a un taller cualifi cado para
proceder a completar el nivel.

54
CO


Testigo



Tipo de encendido



Causa



Acciones/Observaciones







Frenos


fi jo, asociado al
testigo STOP Disminución signifi cativa del
nivel de líquido en el circuito
de frenos.
Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Complete el nivel con un líquido de frenos
recomendado por PEUGEOT.
Si el problema persiste, lleve el vehículo a la
Red PEUGEOT o a un taller cualifi cado para
proceder a la revisión del circuito.

+
fi jo, asociado al
testigo de anomalía
del freno de
estacionamiento
eléctrico, si éste está
destensado Fallo del circuito de frenos.

Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Estacione, corte el contacto y consulte
con la Red PEUGEOT o con un taller
cualifi cado.


+
fi jo, asociado a los
testigos STOP y ABS Fallo del repartidor
electrónico de frenada
(REF). Deténgase inmediatamente en las mejores
condiciones de seguridad posibles. Lleve el vehículo a la Red PEUGEOT o a un taller
cualifi cado para proceder a la revisión del sistema.






Freno de
estacionamiento
eléctrico


intermitente Se ha interrumpido el
tensado o el destensado del
freno de estacionamiento
eléctrico.
Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Estacione en suelo horizontal, corte el
contacto y consulte con la Red PEUGEOT o
con un taller cualifi cado.


+



Anomalía
del freno de
estacionamiento
eléctrico



fi jo Fallo del freno de
estacionamiento eléctrico.
El tensado/destensado automático no es posible.
Consulte enseguida con la Red PEUGEOT o con
un taller cualifi cado.
No obstante, es posible soltar el freno
manualmente utilizando el procedimiento de
desbloqueo de emergencia.
Para más información sobre el freno de
estacionamiento eléctrico, consulte el capítulo
"Conducción".
