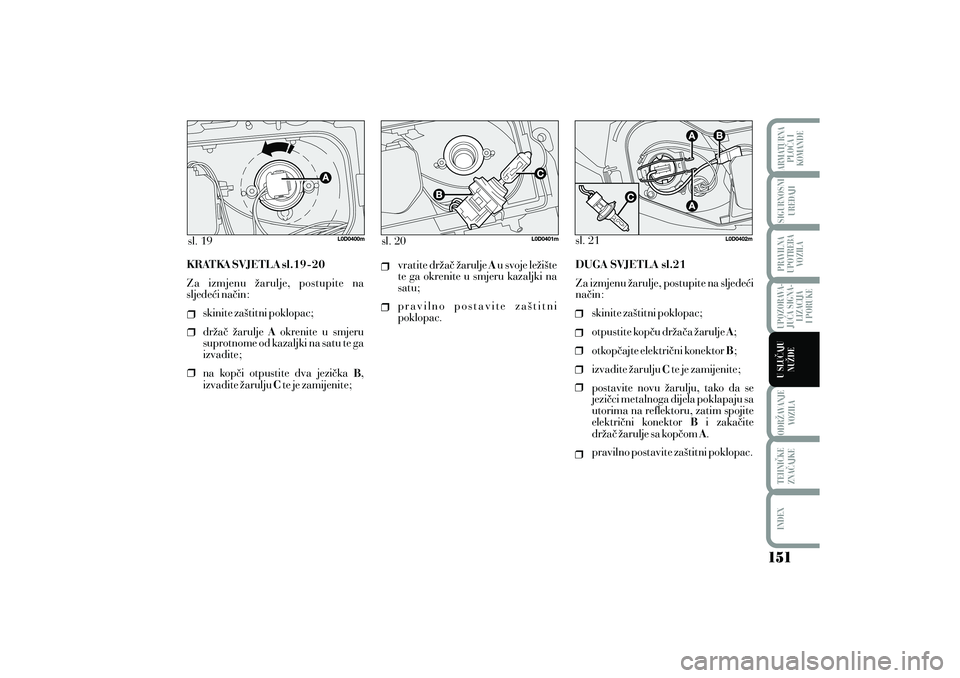

KRATKA SVJETLA sl.19-20
A B
C
Za izmjenu `arulje, postupite na
sljede}i na~in:
skinite za{titni poklopac;
dr`a~ `arulje okrenite u smjeru
suprotnome od kazaljki na satu te ga
izvadite;
na kop~i otpustite dva jezi~ka ,
izvadite `arulju te je zamijenite; vratite dr`a~ `arulje u svoje le`i{te
te ga okrenite u smjeru kazaljki na
satu;
pravilno postavite za{titni
poklopac.
A
DUGA SVJETLA sl.21
A
B
C
BA
Za izmjenu `arulje, postupite na sljede}i
na~in:
skinite za{titni poklopac;
otpustite kop~u dr`a~a `arulje ;
otkop~ajte elektri~ni konektor ;
izvadite `arulju te je zamijenite;
postavite novu `arulju, tako da se
jezi~ci metalnoga dijela poklapaju sa
utorima na reflektoru, zatim spojite
elektri~ni konektor i zaka~ite
dr`a~ `arulje sa kop~om .
pravilno postavite za{titni poklopac.
UPOZORAVA-JU]A SIGNA- LIZACIJA
I PORUKE
ODR@AVANJE
VOZILA
TEHNI^KE
ZNA^AJKE
INDEX
ARMATURNA
PLO^A I
KOMANDESIGURNOSNI
URE\AJI
PRAVILNA
UPOTREBA VOZILA
USLU^AJU
NU@DE

sl. 24
sl. 23
sl. 22

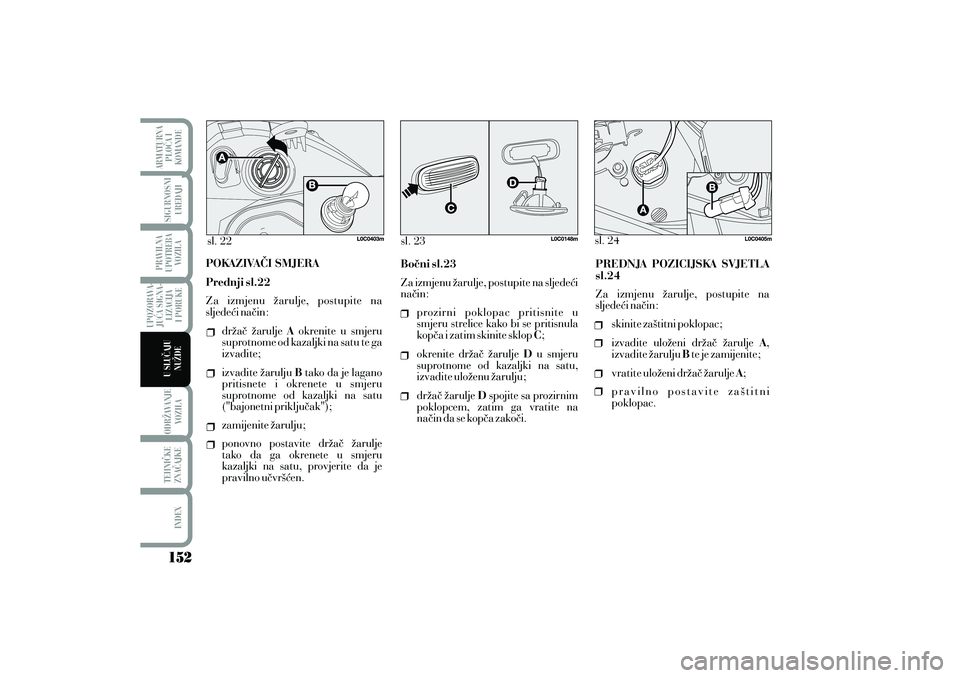

POKAZIVA^I SMJERA
Prednji sl.22
AB
Za izmjenu `arulje, postupite na
sljede}i na~in:
dr`a~ `arulje okrenite u smjeru
suprotnome od kazaljki na satu te ga
izvadite;
izvadite `arulju tako da je lagano
pritisnete i okrenete u smjeru
suprotnome od kazaljki na satu
("bajonetni priklju~ak");
zamijenite `arulju;
ponovno postavite dr`a~ `arulje
tako da ga okrenete u smjeru
kazaljki na satu, provjerite da je
pravilno u~vr{}en. Bo~ni sl.23
C
D
D
Za izmjenu `arulje, postupite na sljede}i
na~in:
prozirni poklopac pritisnite u
smjeru strelice kako bi se pritisnula
kop~a i zatim skinite sklop ;
okrenite dr`a~ `arulje u smjeru
suprotnome od kazaljki na satu,
izvadite ulo`enu `arulju;
dr`a~ `arulje spojite sa prozirnim
poklopcem, zatim ga vratite na
na~in da se kop~a zako~i. PREDNJA POZICIJSKA SVJETLA
sl.24
A
B
A
Za izmjenu `arulje, postupite na
sljede}i na~in:
skinite za{titni poklopac;
izvadite ulo`eni dr`a~ `arulje ,
izvadite `arulju te je zamijenite;
vratite ulo`eni dr`a~ `arulje ;
pravilno postavite za{titni
poklopac.
ODR@AVANJEVOZILA
TEHNI^KE
ZNA^AJKE
INDEX ARMATURNA
PLO^A I
KOMANDE
SIGURNOSNI
URE\AJIPRAVILNA
UPOTREBA VOZILA SIGURNOSNI
URE\AJI
UPOZORAVA-
JU]A SIGNA- LIZACIJA
I PORUKE
USLU^AJU
NU@DE

sl. 26sl. 27
sl. 25

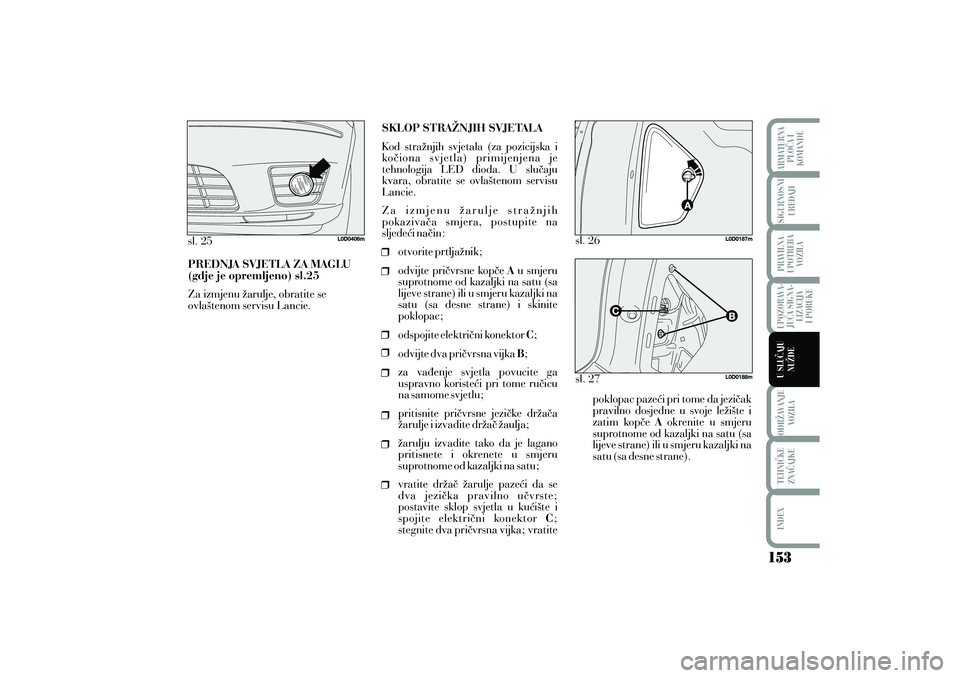

PREDNJA SVJETLA ZA MAGLU
(gdje je opremljeno) sl.25
Za izmjenu `arulje, obratite se
ovla{tenom servisu Lancie. SKLOP STRA@NJIH SVJETALA
AC
B
C
Kod stra`njih svjetala (za pozicijska i
ko~iona svjetla) primijenjena je
tehnologija LED dioda. U slu~aju
kvara, obratite se ovla{tenom servisu
Lancie.
Za izmjenu `arulje stra`njih
pokaziva~a smjera, postupite na
sljede}i na~in:
otvorite prtlja`nik;
odvijte pri~vrsne kop~e u smjeru
suprotnome od kazaljki na satu (sa
lijeve strane) ili u smjeru kazaljki na
satu (sa desne strane) i skinite
poklopac;
odspojite elektri~ni konektor ;
odvijte dva pri~vrsna vijka ;
za va|enje svjetla povucite ga
uspravno koriste}i pri tome ru~icu
na samome svjetlu;
pritisnite pri~vrsne jezi~ke dr`a~a
`arulje i izvadite dr`a~ `aulja;
`arulju izvadite tako da je lagano
pritisnete i okrenete u smjeru
suprotnome od kazaljki na satu;
vratite dr`a~ `arulje paze}i da se
dva jezi~ka pravilno u~vrste;
postavite sklop svjetla u ku}i{te i
spojite elektri~ni konektor ;
stegnite dva pri~vrsna vijka; vratite poklopac paze}i pri tome da jezi~ak
pravilno dosjedne u svoje le`i{te i
zatim kop~e okrenite u smjeru
suprotnome od kazaljki na satu (sa
lijeve strane) ili u smjeru kazaljki na
satu (sa desne strane).
A
UPOZORAVA-
JU]A SIGNA- LIZACIJA
I PORUKE
ODR@AVANJE
VOZILA
TEHNI^KE
ZNA^AJKE
INDEX
ARMATURNA
PLO^A I
KOMANDESIGURNOSNI
URE\AJI
PRAVILNA
UPOTREBA VOZILA
USLU^AJU
NU@DE

sl. 29/bsl. 29/c
sl. 29/a
sl. 28
STRA@NJE SVJETLO ZA MAGLU
sl.29/b
SVJETLO ZA VO@NJU UNAZAD
sl.29/c Za izmjenu, obratite se ovla{tenom
servisu Lancie.
Za izmjenu, obratite se ovla{tenom
servisu Lancie.
SVJETLO REGISTARSKE
PLO^ICE sl.29a
AB
Za izmjenu `arulje, postupite na
sljede}i na~in:
djeluju}i na na~in prikazan
strelicama skinite le}u ;
zamijenite `arulju tako da
otpustite bo~ne kontakte, pri
postavljanju nove pazite da se
pravilno uglavi izme|u kontakata;
vratite le}u na svoje mjesto.

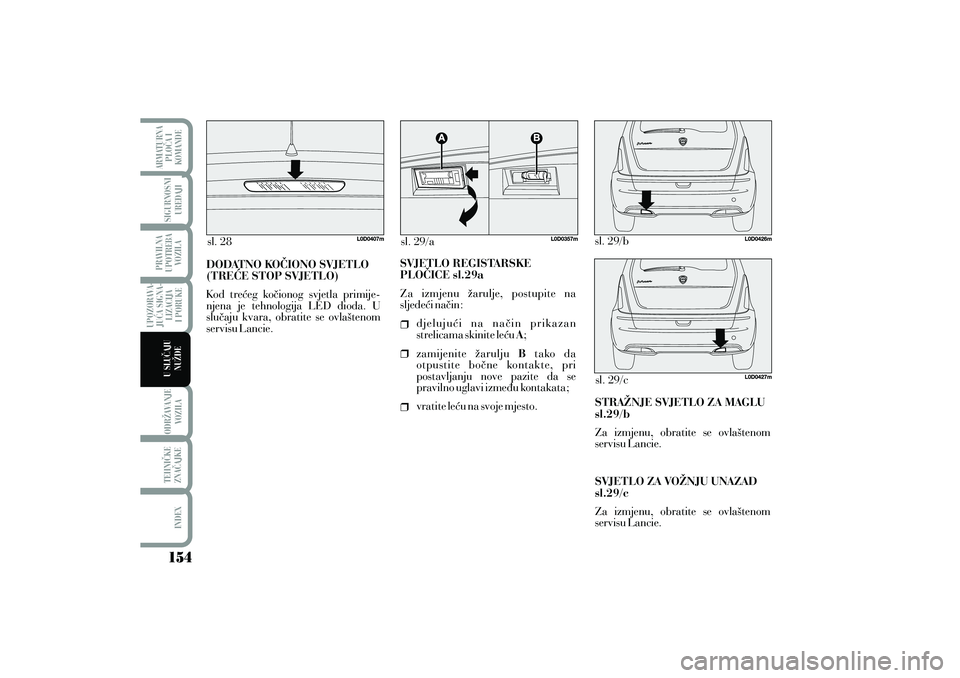

DODATNO KO^IONO SVJETLO
(TRE]E STOP SVJETLO)
Kod tre}eg ko~ionog svjetla primije-
njena je tehnologija LED dioda. U
slu~aju kvara, obratite se ovla{tenom
servisu Lancie.
ODR@AVANJE
VOZILA
TEHNI^KE
ZNA^AJKE
INDEX ARMATURNA
PLO^A I
KOMANDE
SIGURNOSNI
URE\AJIPRAVILNA
UPOTREBA VOZILA SIGURNOSNI
URE\AJI
UPOZORAVA-
JU]A SIGNA- LIZACIJA
I PORUKE
USLU^AJU
NU@DE

STRA@NJE SVJETLO sl.32-33D
E
Za izmjenu `arulje, postupite na sljede}i
na~in:
djelujete na dijelove prikazane sa
strelicama i skinite stropno svjetlo ;
otvorite za{titni poklopac ; `arulju oslobodite od bo~nih
kontakata, pri postavljanju nove
pazite da se pravilno uglavi izme|u
kontakata;
vratite poklopac i u~vrstite svjetlo,
paze}i pri tome da se pravilno
u~vrsti.
F
E

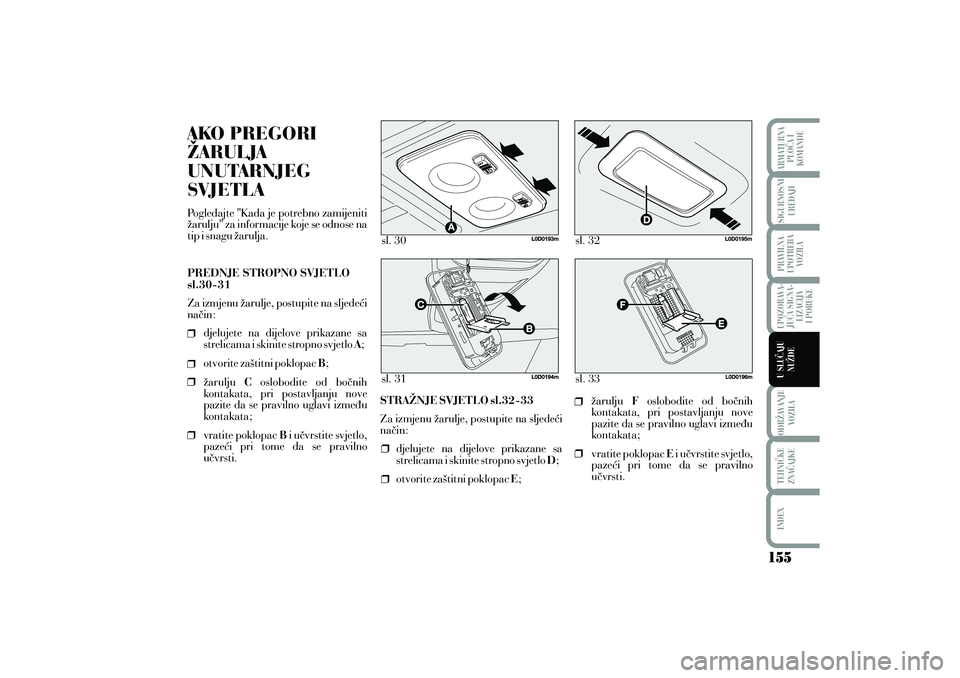

AKO PREGORI
@ARULJA
UNUTARNJEG
SVJETLAPogledajte "K ada je potrebno zamijeniti
`arulju" za informacije koje se odnose na
tip i snagu `arulja.
Za izmjenu `arulje, postupite na sljede}i
na~in:djelujete na dijelove prikazane sa
strelicama i skinite stropno svjetlo ;
otvorite za{titni poklopac ;
`arulju oslobodite od bo~nih
kontakata, pri postavljanju nove
pazite da se pravilno uglavi izme|u
kontakata;
vratite poklopac i u~vrstite svjetlo,
paze}i pri tome da se pravilno
u~vrsti.
PREDNJE STROPNO SVJETLO
sl.30-31
A
B
C
B sl. 32
sl. 33
sl. 30
sl. 31
UPOZORAVA- JU]A SIGNA- LIZACIJA
I PORUKE
ODR@AVANJE
VOZILA
TEHNI^KE
ZNA^AJKE
INDEX
ARMATURNA
PLO^A I
KOMANDESIGURNOSNI
URE\AJI
PRAVILNA
UPOTREBA VOZILA
USLU^AJU
NU@DE

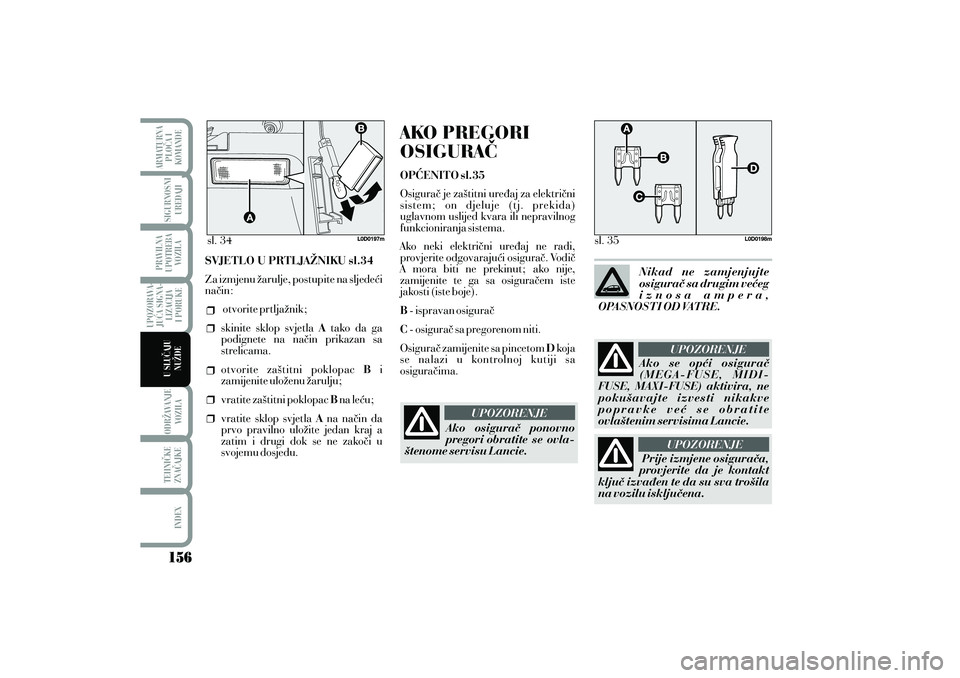

SVJETLO U PRTLJA@NIKU sl.34AB
B
A
Za izmjenu `arulje, postupite na sljede}i
na~in:
otvorite prtlja`nik;
skinite sklop svjetla tako da ga
podignete na na~in prikazan sa
strelicama.
otvorite za{titni poklopac i
zamijenite ulo`enu `arulju;
vratite za{titni poklopac na le}u;
vratite sklop svjetla na na~in da
prvo pravilno ulo`ite jedan kraj a
zatim i drugi dok se ne zako~i u
svojemu dosjedu.
AKO PREGORI
OSIGURA^OP]ENITO sl.35
B
C D
Osigura~ je za{titni ure|aj za elektri~ni
sistem; on djeluje (tj. prekida)
uglavnom uslijed kvara ili nepravilnog
funkcioniranja sistema.
Ako neki elektri~ni ure|aj ne radi,
provjerite odgovaraju}i osigura~. Vodi~
A mora biti ne prekinut; ako nije,
zamijenite te ga sa osigura~em iste
jakosti (iste boje).
- ispravan osigura~
- osigura~ sa pregorenom niti.
Osigura~ zamijenite sa pincetom koja
se nalazi u kontrolnoj kutiji sa
osigura~ima. Nikad ne zamjenjujte
osigura~ sa drugim ve}eg
iznosa ampera,
OPASNOSTI OD VATRE.
Ako se op}i osigura~
(MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) aktivira, ne
poku{avajte izvesti nikakve
popravke ve} se obratite
ovla{tenim servisima Lancie.
Prije izmjene osigura~a,
provjerite da je kontakt
klju~ izva|en te da su sva tro{ila
na vozilu isklju~ena.
sl. 34 sl. 35
UPOZORENJEUPOZORENJE
UPOZORENJE
Ako osigura~ ponovno
pregori obratite se ovla-
{tenome servisu Lancie.
ODR@AVANJE
VOZILA
TEHNI^KE
ZNA^AJKE
INDEX ARMATURNA
PLO^A I
KOMANDE
SIGURNOSNI
URE\AJIPRAVILNA
UPOTREBA VOZILA SIGURNOSNI
URE\AJI
UPOZORAVA-
JU]A SIGNA- LIZACIJA
I PORUKE
USLU^AJU
NU@DE

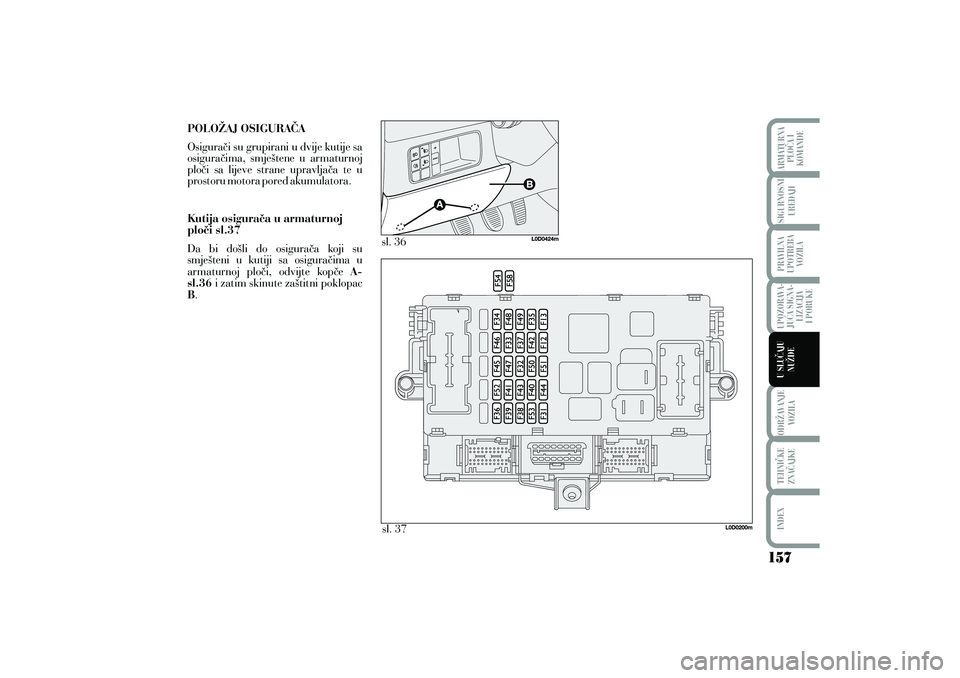

POLO@AJ OSIGURA^A
Kutija osigura~a u armaturnoj
plo~i sl.37A-
sl.36
B Osigura~i su grupirani u dvije kutije sa
osigura~ima, smje{tene u armaturnoj
plo~i sa lijeve strane upravlja~a te u
prostoru motora pored akumulatora.
Da bi do{li do osigura~a koji su
smje{teni u kutiji sa osigura~ima u
armaturnoj plo~i, odvijte kop~e i zatim skinute za{titni poklopac
. sl. 36
sl. 37
UPOZORAVA- JU]A SIGNA- LIZACIJA
I PORUKE
ODR@AVANJE
VOZILA
TEHNI^KE
ZNA^AJKE
INDEX
ARMATURNA
PLO^A I
KOMANDESIGURNOSNI
URE\AJI
PRAVILNA
UPOTREBA VOZILA
USLU^AJU
NU@DE

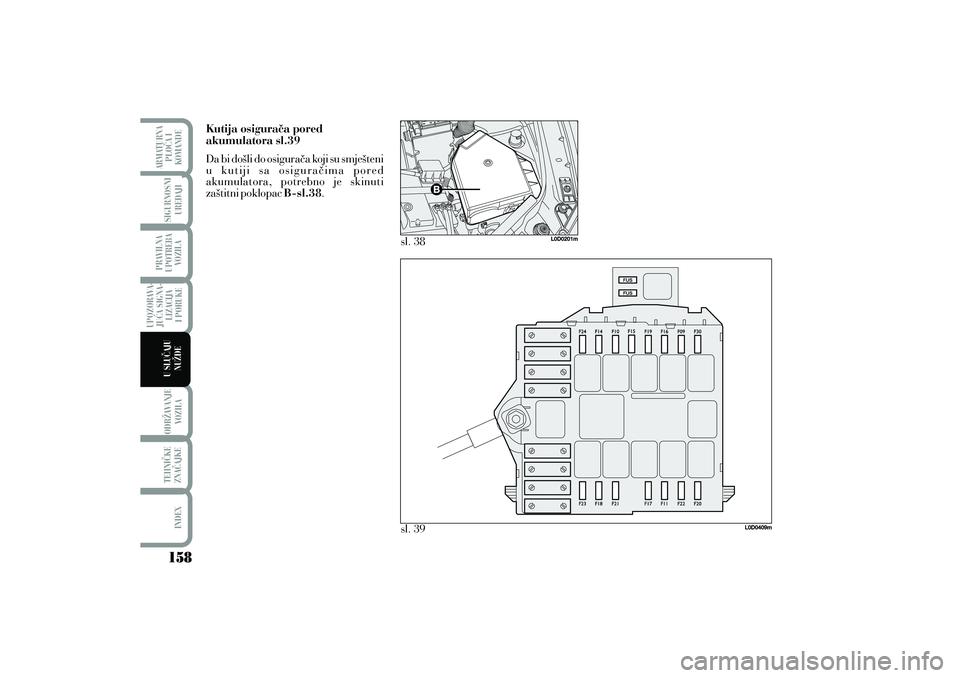

Kutija osigura~a pored
