2012 Hyundai Elantra Инструкция по эксплуатации (in Russian)

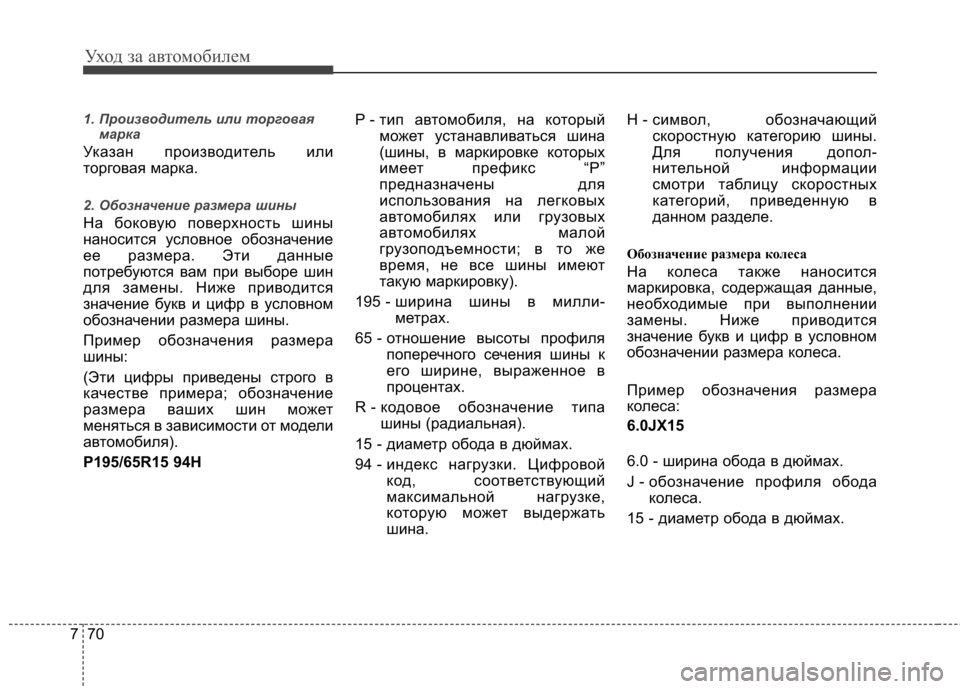

Уход за автомобилем
70
7
1. Производитель или торговая
марка
Указан производитель или
торговая марка.
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).
P195/65R15 94H P - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).
195 - ширина шины в милли-
метрах.
65 - отношение высоты профиля поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа шины (радиальная).
15 - диаметр обода в дюймах.
94 - индекс нагрузки. Цифровой код, соответствующий
максимальной нагрузке,
которую может выдержать
шина. H - символ, обозначающий
скоростную категорию шины.
Для получения допол-
нительной информации
смотри таблицу скоростных
категорий, приведенную в
данном разделе.
Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
6.0JX15
6.0 - ширина обода в дюймах.
J - обозначение профиля обода колеса.
15 - диаметр обода в дюймах.

771

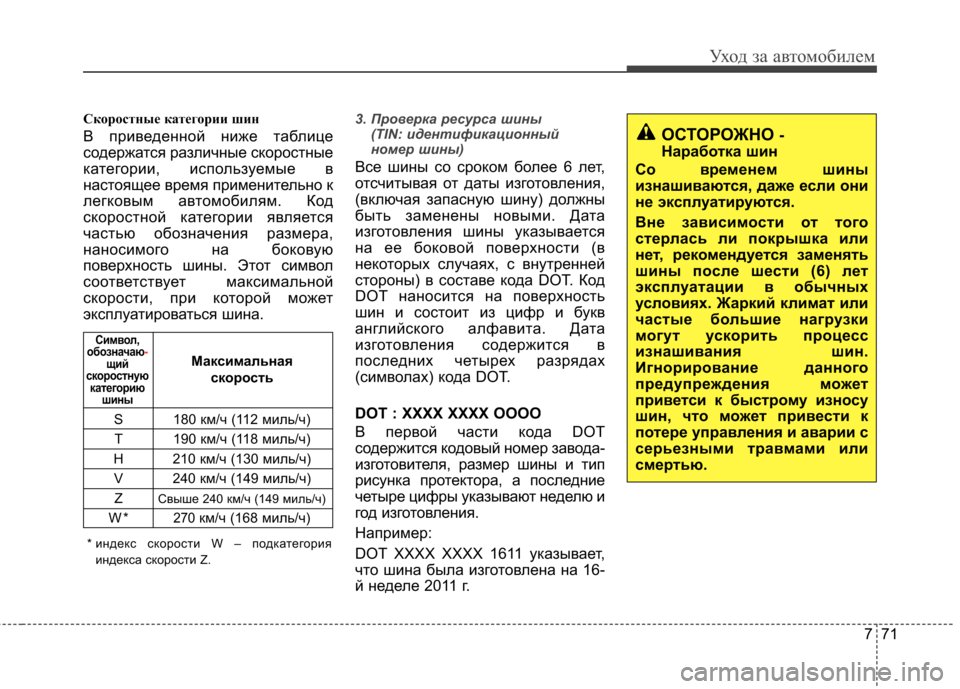

Уход за автомобилем
Скоростные категории шин
В приведенной ниже таблице
содержатся различные скоростные
категории, используемые в
настоящее время применительно к
легковым автомобилям. Код
скоростной категории является
частью обозначения размера,
наносимого на боковую
поверхность шины. Этот символ
соответствует максимальной
скорости, при которой может
эксплуатироваться шина.3. Проверка ресурса шины (TIN: идентификационный
номер шины)
Все шины со сроком более 6 лет,
отсчитывая от даты изготовления,
(включая запасную шину) должны
быть заменены новыми. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT.
DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер завода-
изготовителя, размер шины и тип
рисунка протектора, а последние
четыре цифры указывают неделю и
год изготовления.
Например:
DOT XXXX XXXX 1611 указывает,
что шина была изготовлена на 16-
й неделе 2011 г.
* индекс скорости W – подкатегория
индекса скорости Z.
S 180 км/ч (112 миль/ч)
T 190 км/ч (118 миль/ч)
H 210 км/ч (130 миль/ч) V 240 км/ч (149 миль/ч)
Z Свыше 240 км/ч (149 миль/ч)
W*
270км/ч (168 миль/ч)
Максимальная скорость
Символ,
обозначаю-щий
скоростную категорию шины
ОСТОРОЖНО -
Наработка шин
Со временем шины
изнашиваются, даже если они
не эксплуатируются.
Вне зависимости от того
стерлась ли покрышка или
нет, рекомендуется заменять
шины после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки
могут ускорить процесс
изнашивания шин.
Игнорирование данного
предупреждения м ожет
приветси к быстрому износу
шин, что м ожет привести к
потере управления и аварии с
серьезными травмами или
смертью.

Уход за автомобилем
72
7

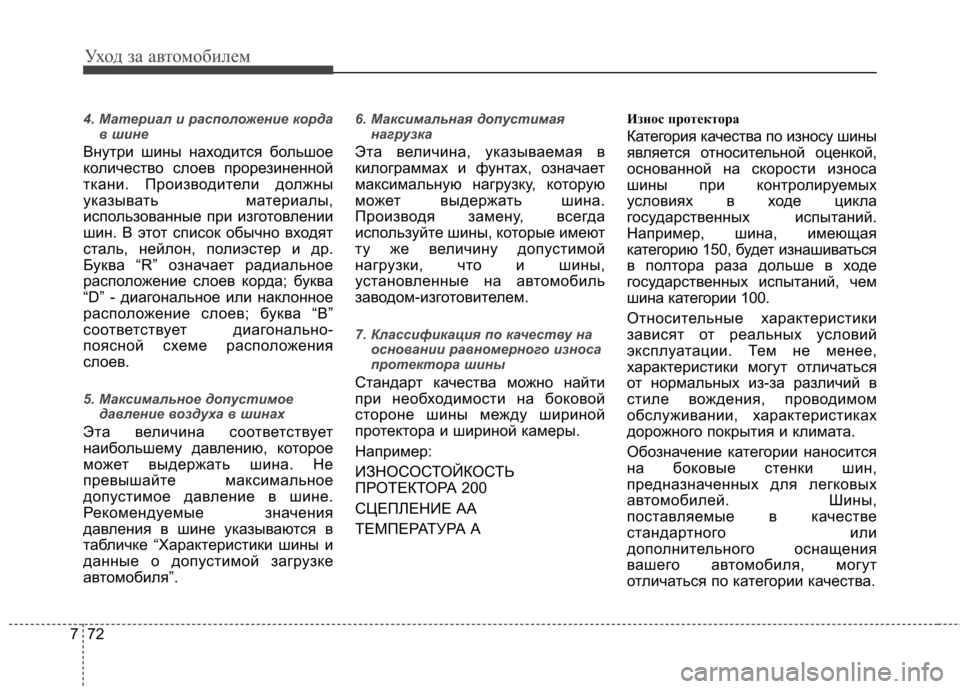

4. Материал и расположение корда
в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-
поясной схеме расположения
слоев.
5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
6. Максимальная допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
7. Классификация по качеству на
основании равномерного износа
протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А Износ протектора
Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины,
поставляемые в качестве
стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.

773

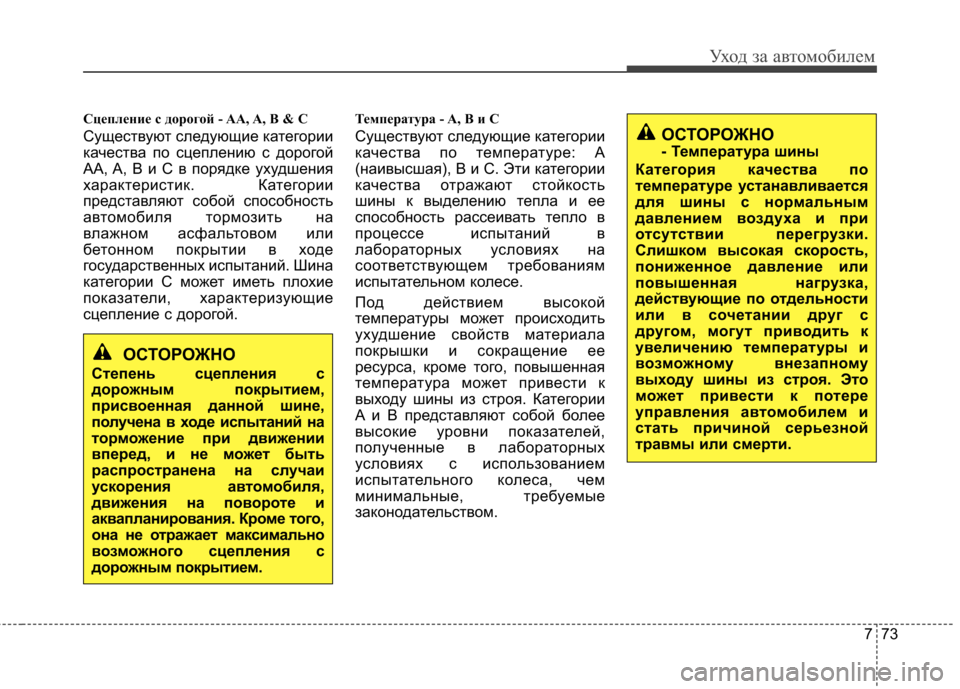

Уход за автомобилем
Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний на
торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме того,
она не отражает максимально
возможного сцепления с
дорожным покрытием.
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.

Уход за автомобилем
74
7
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие
предохранители.
Данный автомобиль имеет две панели
предохранителей. Одна
располагается под панелью со
стороны водителя, остальные - в
отсеке двигателя возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное
электрооборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала. Если после выполнения замены
предохранитель повторно перегорел,
это указывает на наличие
неисправности элементов
электрической системы. Прекратите
использование соответствующей
системы автомобиля и
проконсультируйтесь с
авторизованным дилером компании
HYUNDAI.
Используется три типа плавких
предохранителей: лепестковые
плавкие предохранители для слабых
токов и патронные плавкие
предохранители для сильных токов.
OJC070046
Исправный
предохранитель Исправный
предохранитель
■ Предохранитель патронного типа
■ Мультипредохранитель Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель
■
Предохранитель ножевого типа
Исправный
предохранитель Сгоревший
предохранитель

775
Уход за автомобилем
Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и вседругие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре- дохранителей. 3. Извлеките сомнительный
предохранитель, потянув его вверх,
вертикально, под прямым углом к
блоку предохранителей.
Используйте съемник, который
находится в крышке панели
предохранителей в отсеке
двигателя.
4. Проверьте снятый предохранитель; если он перегорел, замените его на
новый.
5. Вставьте новый плавкий предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и повредить
электрическую систему.
ОСТОРОЖНО
- Замена предохранителя
• Для замены плавкого предохранителя всегда
используйте предохранитель
того же номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• Никогда не устанавливайте провод или алюминиевую
фольгу вместо
соответствующего
предохранителя, даже в
качестве временной меры. Это
может привести к сильному
повреждению проводки и
возможному возгоранию.
OMD070017OMD070018

Уход за автомобилем
76
7
Если зажимы ослаблены, обратитесь к
авторизованному дилеру компании
HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если электрические компоненты не
работают при целых предохранителях,
проверьте панель предохранителей в
моторном отсеке. Если плавкий
предохранитель перегорел, его
следует заменить.
Переключатель предохранителей
Всегда держите переключатель
предохранителей в положении ON
(ВКЛ). В случае перемещения
переключателя в положение OFF
(ВЫКЛ) возможен сброс настроек
некоторых компонентов, таких как
аудиосистема и цифровые часы, а
также неправильное
функционирование передатчика (или
электронного ключа).
OMD070019
ВНИМАНИЕ
Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.

777
Уход за автомобилем
Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и вседругие выключатели в положение
“Выключено”.
2. Нажмите на крышку панели плавких предохранителей и снимите ее.
3. Проверьте извлеченный предохранитель. Замените, если
требуется. Чтобы заменить или
установить предохранитель,
используйте клещи для
предохранителей в панели
предохранителей отсека двигателя. 4.
Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. Если зажимы ослаблены,
обратитесь к авторизованному
дилеру компании HYUNDAI.Главный плавкий предохранитель
Если главный плавкий
предохранитель перегорел, его
следует заменить. Замена
выполняется в следующем порядке:
1. Отсоедините кабель от
отрицательной клеммы
аккумуляторной батареи.
2. Открутите гайки, показанные на рисунке выше.
3. Для замены сгоревшего плавкого предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке, обратном разборке.
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.
OMD070020OMD070021
