2012 Hyundai Elantra Инструкция по эксплуатации (in Russian)

619

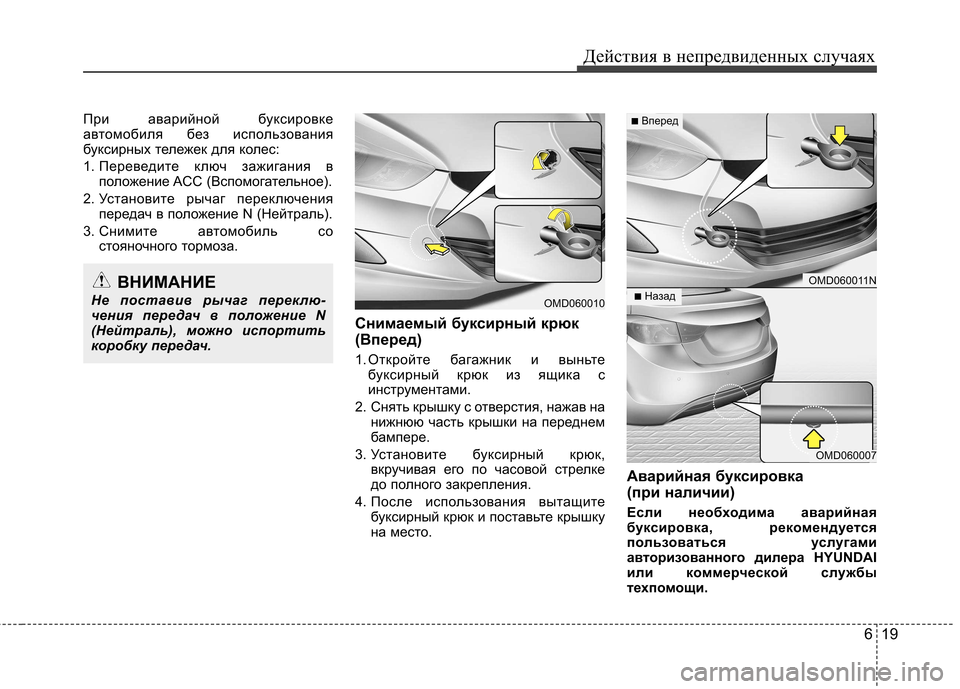

Действия в непредвиденных случаях
При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите ключ зажигания в
положение ACC (Вспомогательное).
2. Установите рычаг переключения передач в положение N (Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.
Снимаемый буксирный крюк
(Вперед)
1. Откройте багажник и выньтебуксирный крюк из ящика с
инструментами.
2. Снять крышку с отверстия, нажав на нижнюю часть крышки на переднем
бампере.
3. Установите буксирный крюк, вкручивая его по часовой стрелке
до полного закрепления.
4. После использования вытащите буксирный крюк и поставьте крышку
на место. Аварийная буксировка
(при наличии)
Если необходима аварийная
буксировка, рекоменд
уется
пользоваться услугами
авторизованного дилера HYUNDAI
или коммерческой службы
техпомощи.
ВНИМАНИЕ
Не поставив рычаг переклю-
чения передач в положение N
(Нейтраль), можно испортить
коробку передач.
OMD060010
OMD060011N
OMD060007
■ Вперед
■ Назад

Действия в непредвиденных случаях
20
6

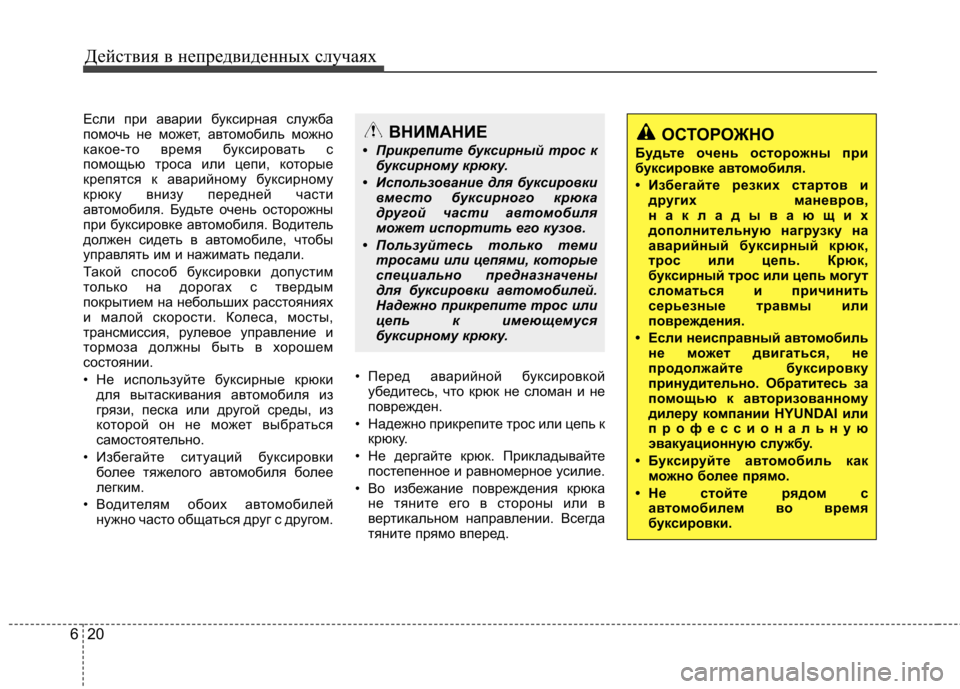

Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней части
автомобиля. Будьте очень осторожны
при буксировке автомобиля. Водитель
должен сидеть в автомобиле, чтобы
управлять им и нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки
для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.
• Избегайте ситуаций буксировки более тяжелого автомобиля более
легким.
• Водителям обоих автомобилей нужно часто общаться друг с другом. • Перед аварийной буксировкой
убедитесь, что крюк не сломан и не
поврежден.
• Надежно прикрепите трос или цепь к крюку.
• Не дергайте крюк. Прикладывайте постепенное и равномерное усилие.
• Во избежание повреждения крюка не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед.ВНИМАНИЕ
• Прикрепите буксирный трос к буксирному крюку.
• Использование для буксировки вместо буксирного крюка
другой части автомобиля
может испортить его кузов.
• Пользуйтесь только теми тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.ОСТОРОЖНО
Будьте очень осторожны при
буксировке а втомобиля.
• Избегайте резких стартов и других маневров,
накладывающих
дополнительную нагрузку на
аварийный буксирный крюк,
трос или цепь. Крюк,
буксирный трос или цепь могут
сломаться и причинить
серьезные травмы или
повреждения.
• Если неисправный а втомобиль
не может двигаться, не
продолжайте буксировку
принудительно. Обратитесь за
помощью к авторизованному
дилеру компании HYUNDAI или
профессиональную
эвакуационную службу.
• Буксируйте а втомобиль как
можно более прямо.
• Не стойте рядом с автом обилем во время
буксировки.

621
Действия в непредвиденных случаях

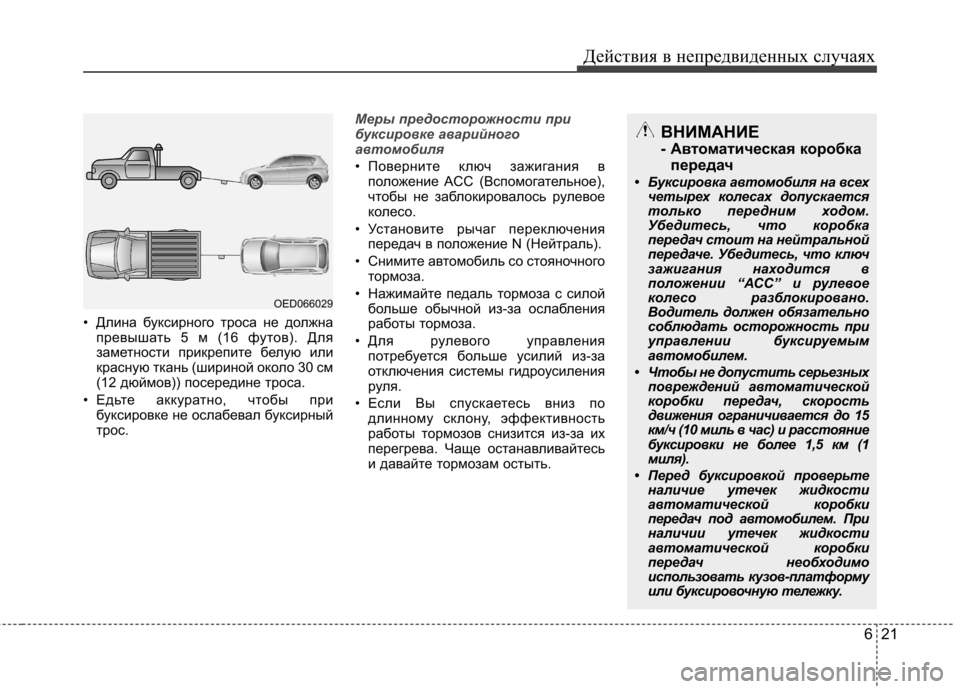

• Длина буксирного троса не должна
превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.
• Едьте аккуратно, чтобы при буксировке не ослабевал буксирный
троc.
Меры предосторожности при
буксировке аварийного
автомобиля
• Поверните ключ зажигания вположение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.
• Установите рычаг переключения передач в положение N (Нейтраль).
• Снимите автомобиль со стояночного тормоза.
• Нажимайте педаль тормоза с силой больше обычной из-за ослабления
работы тормоза.
• Для рулевого управления потребуется больше усилий из-за
отключения системы гидроусиления
руля.
• Если Вы спускаетесь вниз по длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.
OED066029
ВНИМАНИЕ
- Автоматическая коробка
передач
• Буксировка автомобиля на всех четырех колесах допускается
только передним ходом.
Убедитесь, что коробка
передач стоит на нейтральной
передаче. Убедитесь, что ключ
зажигания находится в
положении “АСС” и рулевое
колесо разблокировано.
Водитель должен обязательно
соблюдать осторожность при
управлении буксируемым
автомобилем.
• Чтобы не допустить серьезных повреждений автоматической
коробки передач, скорость
движения ограничивается до 15
км/ч (10 миль в час) и расстояние
буксировки не более 1,5 км (1
миля).
• Перед буксировкой проверьте наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо
использовать кузов-платформу
или буксировочную тележку.

7
Отсек двигателя / 7-2
Комплекс работ по техническомуобслуживанию / 7-4
Техническое обслуживание, выполняемое владельцем автомобиля / 7-7
Комплекс работ по периодическому техническому обслуживанию / 7-9
Позиции периодического
технического обслуживания / 7-36
Система смазки двигателя / 7-40
Жидкость системы охлаждения / 7-42
Тормозная жидкость и жидкость в приводе
выключения сцепления / 7-46
Жидкость омывателя ветрового стекла / 7-48
Стояночный тормоз / 7-49
Воздушный фильтр / 7-49
Воздушный фильтр системы управления микроклиматом / 7-52
Щётки стеклоочистителя / 7-54
Аккумуляторная батарея / 7-57
Колеса и шины / 7-61
Плавкие предохранители / 7-74
Лампы освещения / 7-87
Уход за внешним видом автомобиля / 7-102
Система снижения токсичности выбросов / 7-111
Уход за автомобилем

Уход за автомобилем
2
7

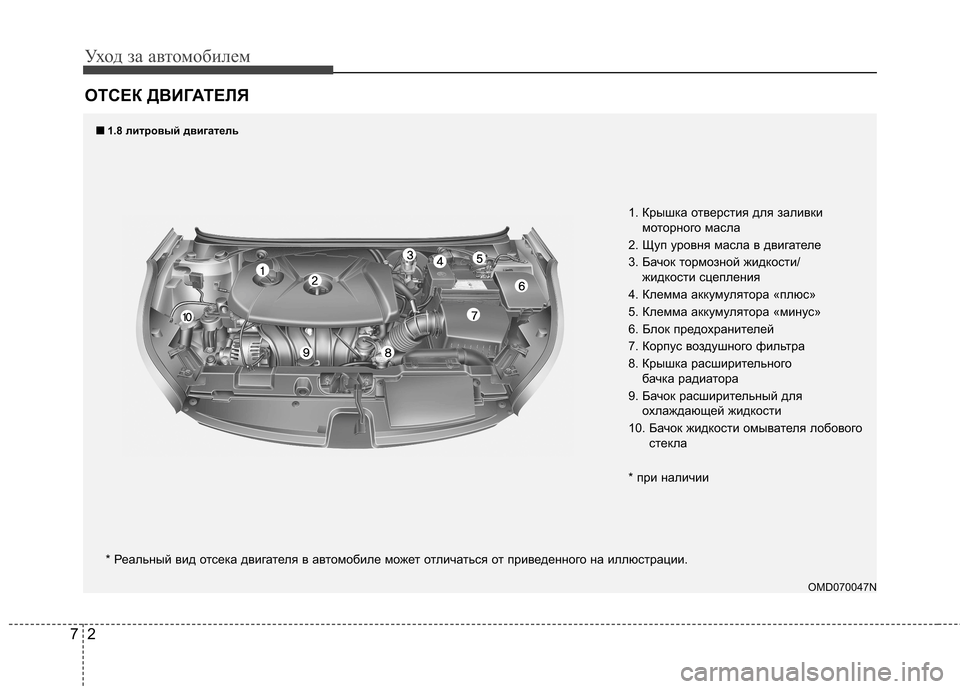

ОТСЕК ДВИГАТЕЛЯ
OMD070047N
* Реальный вид отсека двигателя в автомобиле может отли
чаться от приведенного на иллюстрации.1. Крышка отверстия для заливки
моторного масла
2. Щуп уровня масла в двигателе
3. Бачок тормозной жидкости/ жидкости сцепления
4. Клемма аккумулятора «плюc»
5. Клемма аккумулятора «минус»
6. Блок предохранителей
7. Корпус воздушного фильтра
8. Крышка расширительного бачка радиатора
9. Бачок расширительный для охлаждающей жидкости
10. Бачок жидкости омывателя лобового стекла
* при наличии
■■ 1.8 литровый двигатель

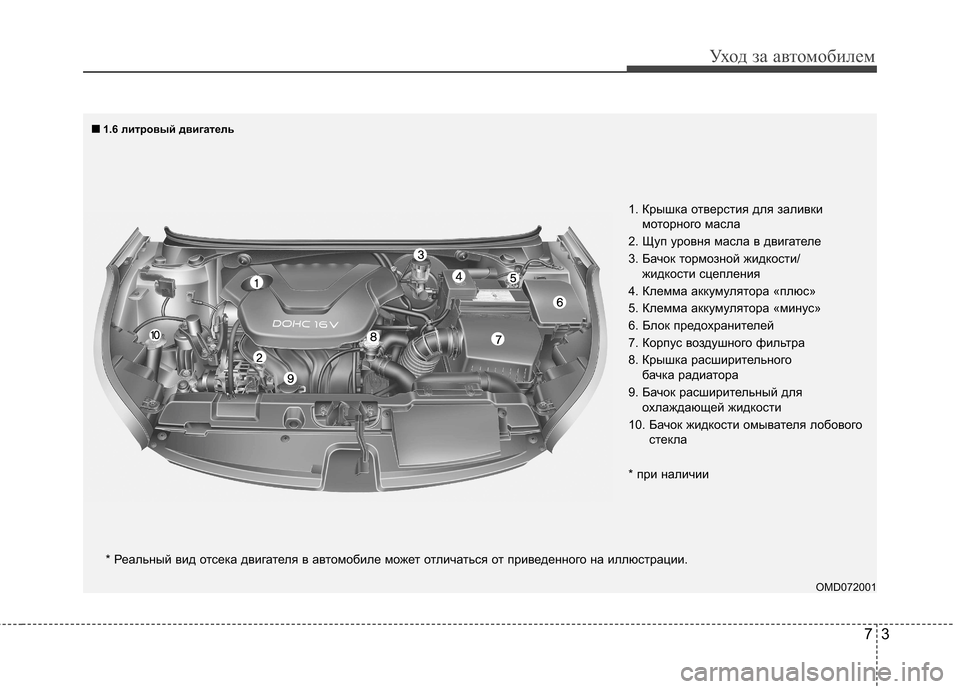

73
Уход за автомобилем
OMD072001
* Реальный вид отсека двигателя в автомобиле может отли
чаться от приведенного на иллюстрации.1. Крышка отверстия для заливки
моторного масла
2. Щуп уровня масла в двигателе
3. Бачок тормозной жидкости/ жидкости сцепления
4. Клемма аккумулятора «плюc»
5. Клемма аккумулятора «минус»
6. Блок предохранителей
7. Корпус воздушного фильтра
8. Крышка расширительного бачка радиатора
9. Бачок расширительный для охлаждающей жидкости
10. Бачок жидкости омывателя лобового стекла
* при наличии
■■ 1.6 литровый двигатель

Уход за автомобилем
4
7

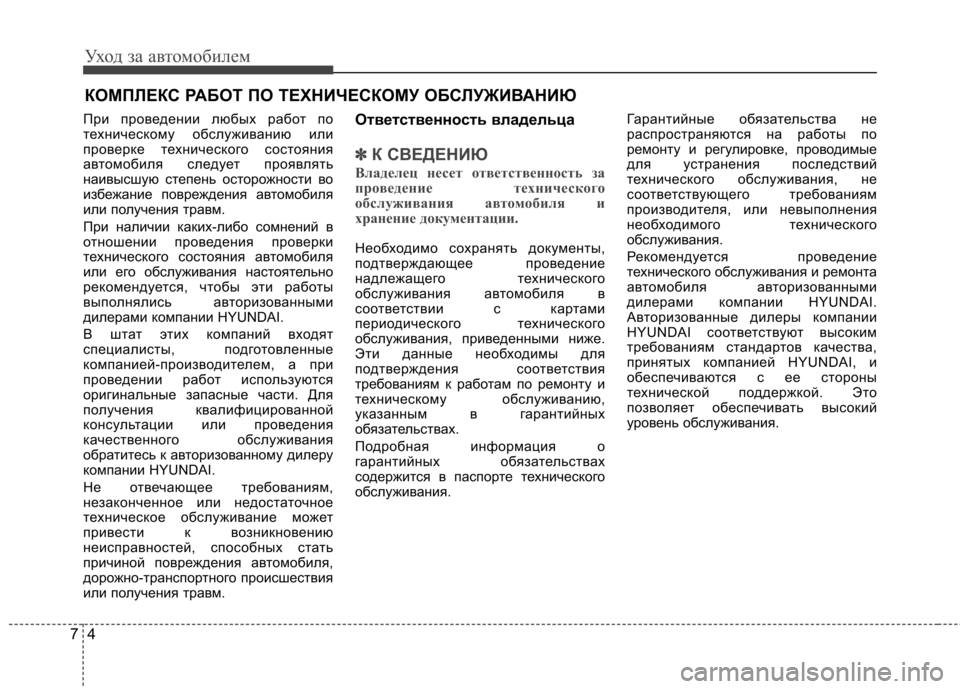

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
При проведении любых работ по
техническому обслуживанию или
проверке технического состояния
автомобиля следует проявлять
наивысшую степень осторожности во
избежание повреждения автомобиля
или получения травм.
При наличии каких-либо сомнений в
отношении проведения проверки
технического состояния автомобиля
или его обслуживания настоятельно
рекомендуется, чтобы эти работы
выполнялись авторизованными
дилерами компании HYUNDAI.
В штат этих компаний входят
специалисты, подготовленные
компанией-производителем, а при
проведении работ используются
оригинальные запасные части. Для
получения квалифицированной
консультации или проведения
качественного обслуживания
обратитесь к авторизованному дилеру
компании HYUNDAI.
Не отвечающее требованиям,
незаконченное или недостаточное
техническое обслуживание может
привести к возникновению
неисправностей, способных стать
причиной повреждения автомобиля,
дорожно-транспортного происшествия
или получения травм. Ответственность владельца
✽✽
К СВЕДЕНИЮ
Владелец несет ответственность за
проведение технического
обслуживания автомобиля и
хранение документации.
Необходимо сохранять документы,
подтверждающее проведение
надлежащего технического
обслуживания автомобиля в
соответствии с картами
периодического технического
обслуживания, приведенными ниже.
Эти данные необходимы для
подтверждения соответствия
требованиям к работам по ремонту и
техническому обслуживанию,
указанным в гарантийных
обязательствах.
Подробная информация о
гарантийных обязательствах
содержится в паспорте технического
обслуживания. Гарантийные обязательства не
распространяются на работы по
ремонту и регулировке, проводимые
для устранения последствий
технического обслуживания, не
соответствующего требованиям
производителя, или невыполнения
необходимого технического
обслуживания.
Рекомендуется проведение
технического обслуживания и ремонта
автомобиля авторизованными
дилерами компании HYUNDAI.
Авторизованные дилеры компании
HYUNDAI соответствуют высоким
требованиям стандартов качества,
принятых компанией HYUNDAI, и
обеспечиваются с ее стороны
технической поддержкой. Это
позволяет обеспечивать высокий
уровень обслуживания.

75
Уход за автомобилем

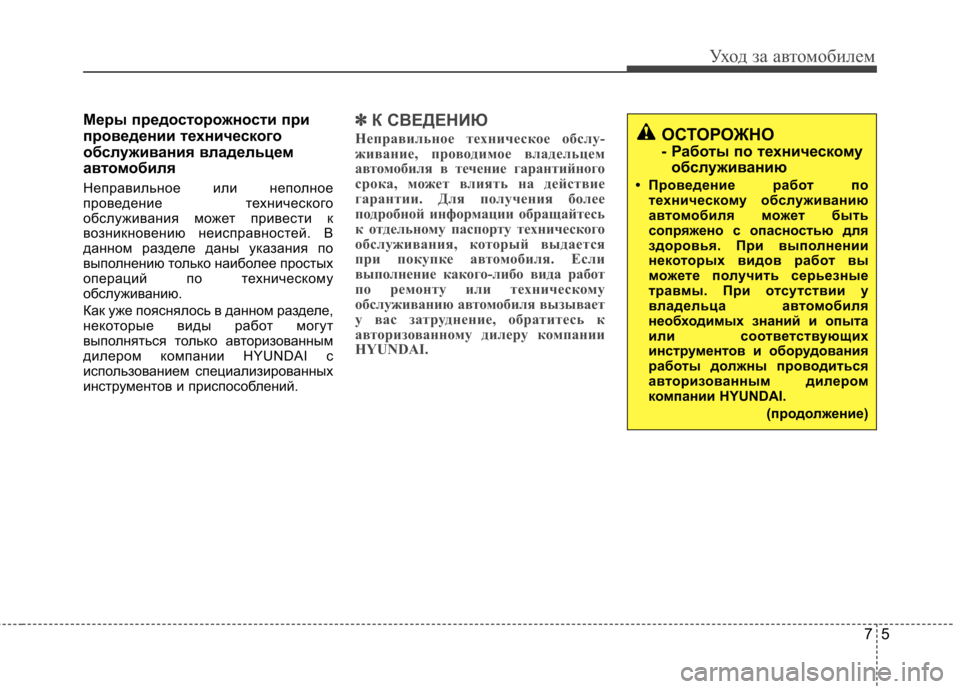

Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Неправильное или неполное
проведение технического
обслуживания может привести к
возникновению неисправностей. В
данном разделе даны указания по
выполнению только наиболее простых
операций по техническому
обслуживанию.
Как уже пояснялось в данном разделе,
некоторые виды работ могут
выполняться только авторизованным
дилером компании HYUNDAI с
использованием специализированных
инструментов и приспособлений.✽✽К СВЕДЕНИЮ
Неправильное техническое обслу-
живание, проводимое владельцем
автомобиля в течение гарантийного
срока, может влиять на действие
гарантии. Для получения более
подробной информации обращайтесь
к отдельному паспорту технического
обслуживания, который выдается
при покупке автомобиля. Если
выполнение какого-либо вида работ
по ремонту или техническому
обслуживанию автомобиля вызывает
у вас затруднение, обратитесь к
авторизованному дилеру компании
HYUNDAI.ОСТОРОЖНО
- Работы по техническому
обслуживанию
• Проведение работ по техничес кому обслужив анию
автом обиля может быть
сопряжено с опасностью для
здоровья. При выполнении
некоторых видов работ вы
можете пол учить серьезные
травмы. При отсутствии у
владельца а втомобиля
необходимых знаний и опыта
или соот ветствующих
инструментов и оборудования
работы должны проводиться
авторизованным дилером
компании HYUNDAI.
(продолжение)
