Системы безопасности автомобиля
Заднее боковое
сиденье (сторона пассажира)
Заднее боковое
сиденье (сторона водителя)
Переднее
пассажирское сиденье
Крепление
(фиксирующее устройство)
Размер
Весовая группа
Переносные
детские сиденья
0 : до 10 кг
0+ : до 13 кг
I : от 9 до 18 кг Заднее
центральное сиденье
Расположение ISOFIX в автомобиле

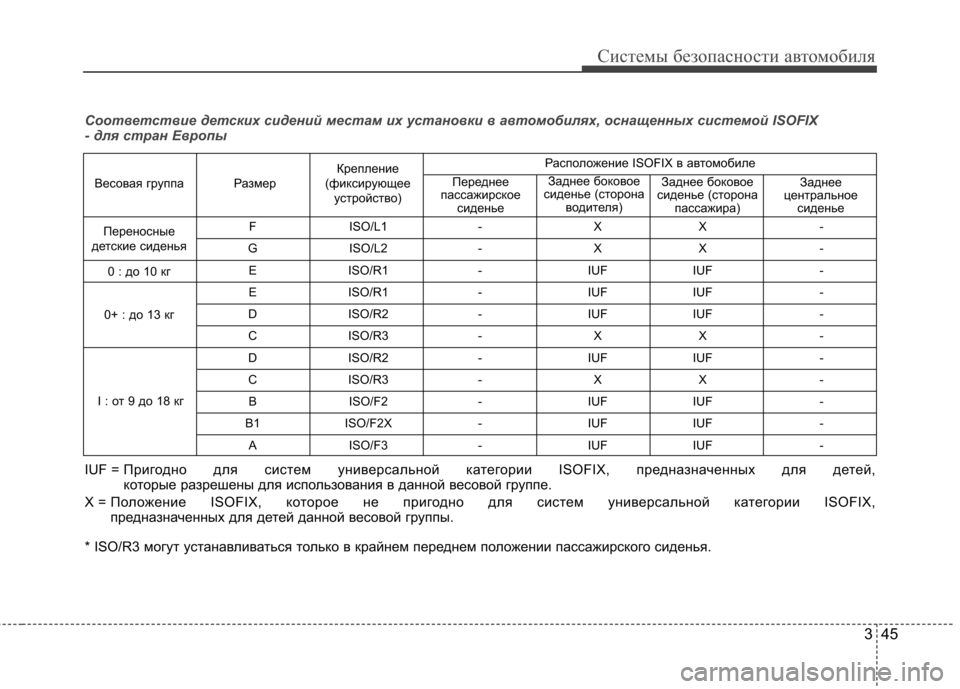

Соответствие детских сидений местам их установки в автом
обилях, оснащенных системой ISOFIX
- для стран Европы
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
IUF = Пригодно для систем универсальной категории ISOFIX, предна значенных для детей,
которые разрешены для использования в данной весовой группе.
X = Положение ISOFIX, которое не пригодно для систем унив ерсальной категории ISOFIX,
предназначенных для детей данной весовой группы.
* ISO/R3 могут устанавливаться только в крайнем переднем по ложении пассажирского сиденья.

Системы безопасности автомобиля
46
3
(1) Передняя подушка безопасности
водителя*
(2) Передняя подушка безопасности пассажира*
(3) Боковая подушка безопасности*
(4) Надувная шторка*
* при наличии

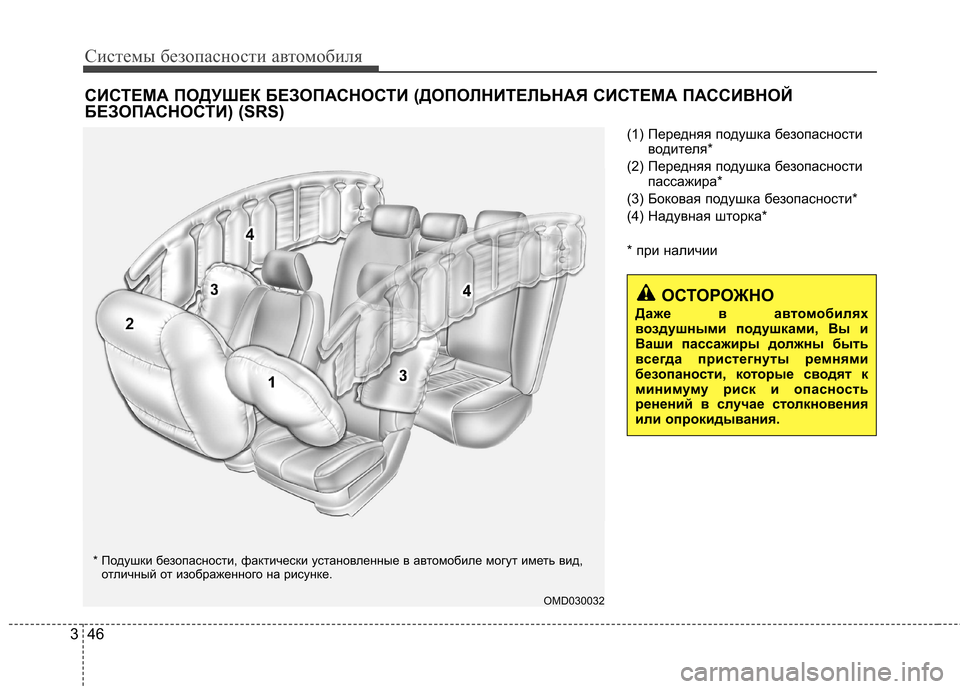

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВ
НОЙ
БЕЗОПАСНОСТИ) (SRS)
ОСТОРОЖНО
Даже в автом обилях
воздушными подушками, Вы и
Ваши пассажиры должны быть
всегда пристегнуты ремнями
безопаности, которые сводят к
мини муму риск и опасность
ренений в случае столкновения
или опрокидывания.
OMD030032
* Подушки безопасности, фактически установленные в автомоби
ле могут иметь вид,
отличный от изображенного на рисунке.

347
Системы безопасности автомобиля

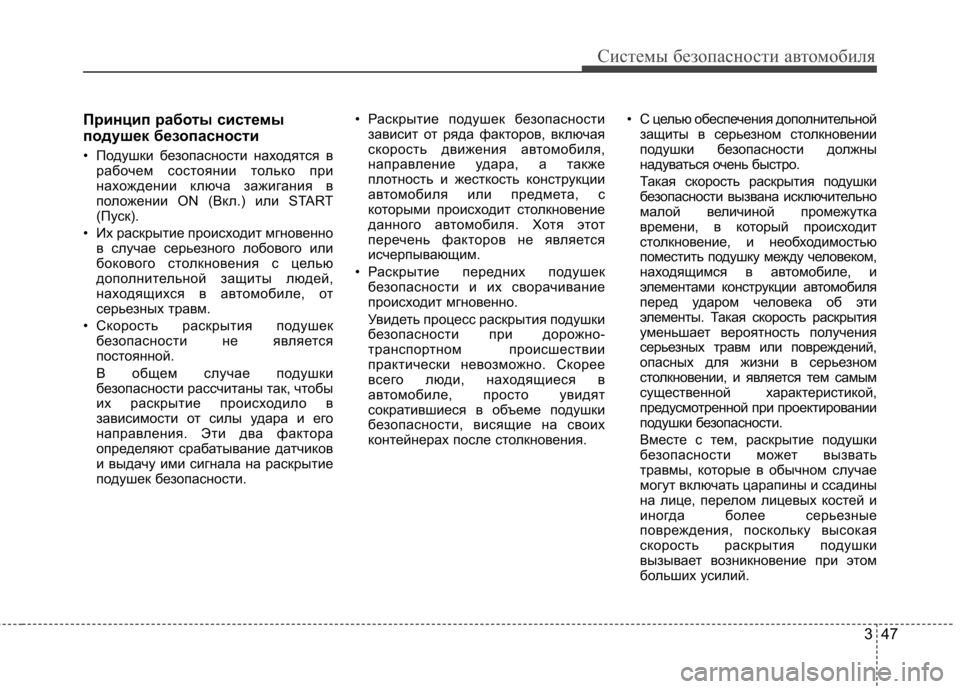

Принцип работы системы
подушек безопасности
• Подушки безопасности находятся врабочем состоянии только при
нахождении ключа зажигания в
положении ON (Вкл.) или START
(Пуск).
• Их раскрытие происходит мгновенно в случае серьезного лобового или
бокового столкновения с целью
дополнительной защиты людей,
находящихся в автомобиле, от
серьезных травм.
• Скорость раскрытия подушек безопасности не является
постоянной.
В общем случае подушки
безопасности рассчитаны так, чтобы
их раскрытие происходило в
зависимости от силы удара и его
направления. Эти два фактора
определяют срабатывание датчиков
и выдачу ими сигнала на раскрытие
подушек безопасности. • Раскрытие подушек безопасности
зависит от ряда факторов, включая
скорость движения автомобиля,
направление удара, а также
плотность и жесткость конструкции
автомобиля или предмета, с
которыми происходит столкновение
данного автомобиля. Хотя этот
перечень факторов не является
исчерпывающим.
• Раскрытие передних подушек безопасности и их сворачивание
происходит мгновенно.
Увидеть процесс раскрытия подушки
безопасности при дорожно-
транспортном происшествии
практически невозможно. Скорее
всего люди, находящиеся в
автомобиле, просто увидят
сократившиеся в объеме подушки
безопасности, висящие на своих
контейнерах после столкновения. • С целью обеспечения дополнительной
защиты в серьезном столкновении
подушки безопасности должны
надуваться очень быстро.
Такая скорость раскрытия подушки
безопасности вызвана исключительно
малой величиной промежутка
времени, в который происходит
столкновение, и необходимостью
поместить подушку между человеком,
находящимся в автомобиле, и
элементами конструкции автомобиля
перед ударом человека об эти
элементы. Такая скорость раскрытия
уменьшает вероятность получения
серьезных травм или повреждений,
опасных для жизни в серьезном
столкновении, и является тем самым
существенной характеристикой,
предусмотренной при проектировании
подушки безопасности.
Вместе с тем, раскрытие подушки
безопасности может вызвать
травмы, которые в обычном случае
могут включать царапины и ссадины
на лице, перелом лицевых костей и
иногда более серьезные
повреждения, поскольку высокая
скорость раскрытия подушки
вызывает возникновение при этом
больших усилий.

Системы безопасности автомобиля
48
3
• Существуют даже такие
обстоятельства, при которых
контакт человека с подушкой
безопасности, размещенной в
рулевом колесе, приводил к
получению повреждений
смертельного характера, особенно
в том случае, когда тот
располагался чересчур близко к

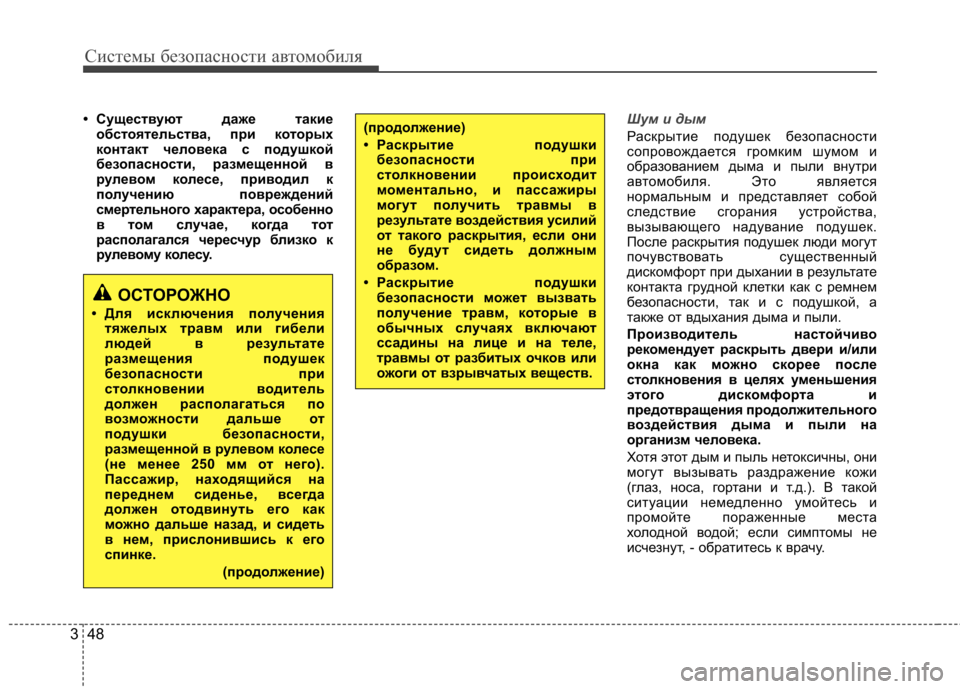

рулевому колесу.Шум и дым
Раскрытие подушек безопасности
сопровождается громким шумом и
образованием дыма и пыли внутри
автомобиля. Это является
нормальным и представляет собой
следствие сгорания устройства,
вызывающего надувание подушек.
После раскрытия подушек люди могут
почувствовать существенный
дискомфорт при дыхании в результате
контакта грудной клетки как с ремнем
безопасности, так и с подушкой, а
также от вдыхания дыма и пыли.
Производитель настойчиво
рекомендует раскрыть двери и/или
окна как можно скорее после
столкновения в целях уменьшения
этого дискомфорта и
предотвращения продолжительного
воздействия дыма и пыли на
организм человека.
Хотя этот дым и пыль нетоксичны, они
могут вызывать раздражение кожи
(глаз, носа, гортани и т.д.). В такой
ситуации немедленно умойтесь и
промойте пораженные места
холодной водой; если симптомы не
исчезнут, - обратитесь к врачу.
ОСТОРОЖНО
• Для исключения получения тяжелых травм или гибели
людей в результате
размещения подушек
безопасности при
столкновении водитель
должен располагаться по
возможности дальше от
подушки безопасности,
размещенной в рулевом колесе
(не менее 250 мм от него).
Пассажир, находящийся на
переднем сиденье, всегда
должен отодвинуть его как
можно дальше назад, и сидеть
в нем, прислонившись к его
спинке.
(продолжение)
(продолжение)
• Раскрытие подушкибезопасности при
столкновении происходит
моментально, и пассажиры
могут получить травмы в
результате воздействия усилий
от такого раскрытия, если они
не будут сидеть должным
образом.
• Раскрытие подушки безопасности может вызвать
получение травм, которые в
обычных случаях включают
ссадины на лице и на теле,
травмы от разбитых очков или
ожоги от взрывчатых веществ.

349
Системы безопасности автомобиля

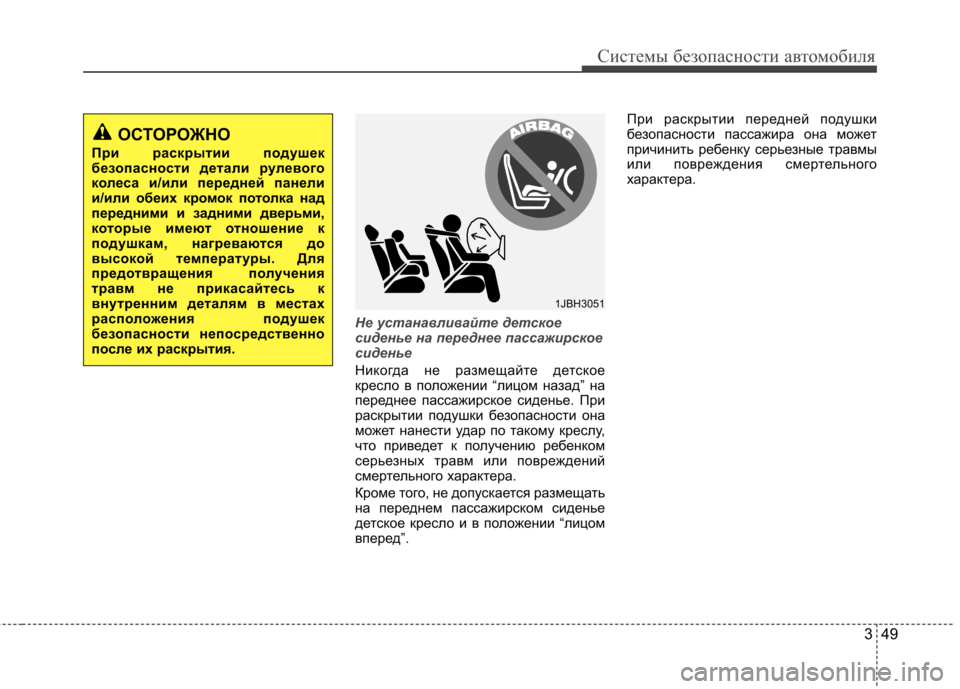

Не устанавливайте детское
сиденье на переднее пассажирское
сиденье
Никогда не размещайте детское
кресло в положении “лицом назад” на
переднее пассажирское сиденье. При
раскрытии подушки безопасности она
может нанести удар по такому креслу,
что приведет к получению ребенком
серьезных травм или повреждений
смертельного характера.
Кроме того, не допускается размещать
на переднем пассажирском сиденье
детское кресло и в положении “лицом
вперед”. При раскрытии передней подушки
безопасности пассажира она может
причинить ребенку серьезные травмы
или повреждения смертельного
характера.
1JBH3051
ОСТОРОЖНО
При раскрытии подушек
безопасности детали рулевого
колеса и/или передней панели
и/или обеих кромок потолка над
передними и задними дверьми,
которые имеют отношение к
подушкам, нагреваются до
высокой температуры. Для
предотвращения получения
травм не прикасайтесь к
внутренним деталям в местах
распо ложения подушек
безопасности непосредственно
после их раскрытия.

Системы безопасности автомобиля
50
3

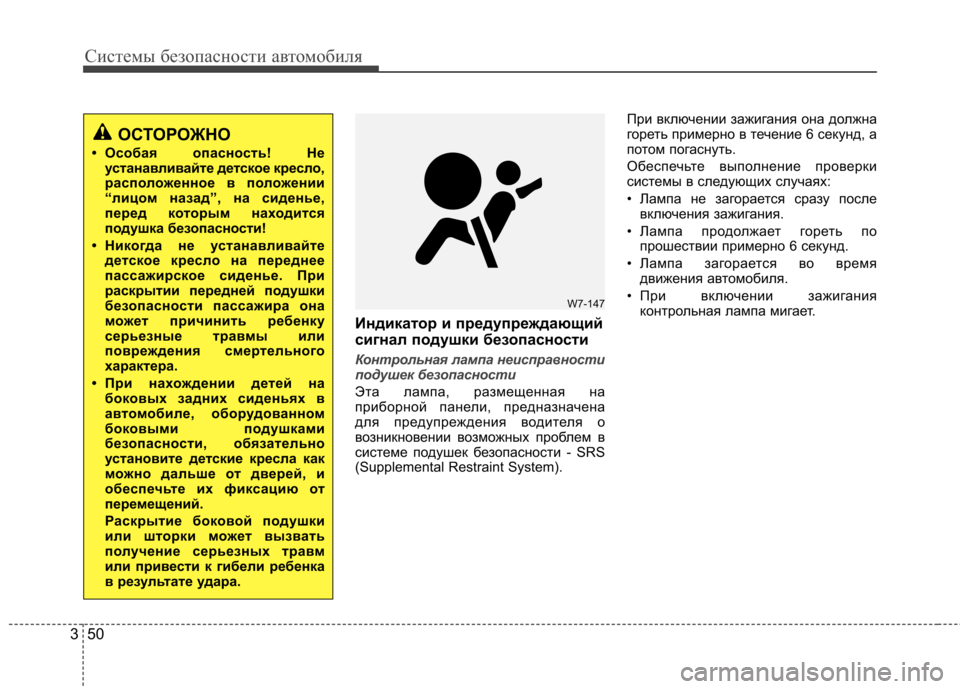

Индикатор и предупреждающий
сигнал подушки безопасности
Контрольная лампа неисправности
подушек безопасности
Эта лампа, размещенная на
приборной панели, предназначена
для предупреждения водителя о
возникновении возможных проблем в
системе подушек безопасности - SRS
(Supplemental Restraint System). При включении зажигания она должна
гореть примерно в течение 6 секунд, а
потом погаснуть.
Обеспечьте выполнение проверки
системы в следующих случаях:
• Лампа не загорается сразу после
включения зажигания.
• Лампа продолжает гореть по прошествии примерно 6 секунд.
• Лампа загорается во время движения автомобиля.
• При включении зажигания контрольная лампа мигает.
ОСТОРОЖНО
• Особая опасность! Не устанавливайте детское кресло,
распо ложенное в по ложении
“лицом назад”, на сиденье,
перед которым находится
подушка безопасности!
• Никогда не устанавливайте детское кресло на переднее
пассажирское сиденье. При
раскрытии передней подушки
безопасности пассажира она
может причинить ребенку
серьезные травмы или
повреждения смертельного
характера.
• При нахождении детей на боковых задних сиденьях в
автом обиле, оборудованном
боковыми подушками
безопасности, обязательно
установите детские кресла как
можно дальше от дверей, и
обеспечьте их фиксацию от
перемещений.
Раскрытие боковой подушки
или шторки может вызвать
получение серьезных травм
или привести к гибели ребенка
в результате удара.
W7-147

351
Системы безопасности автомобиля

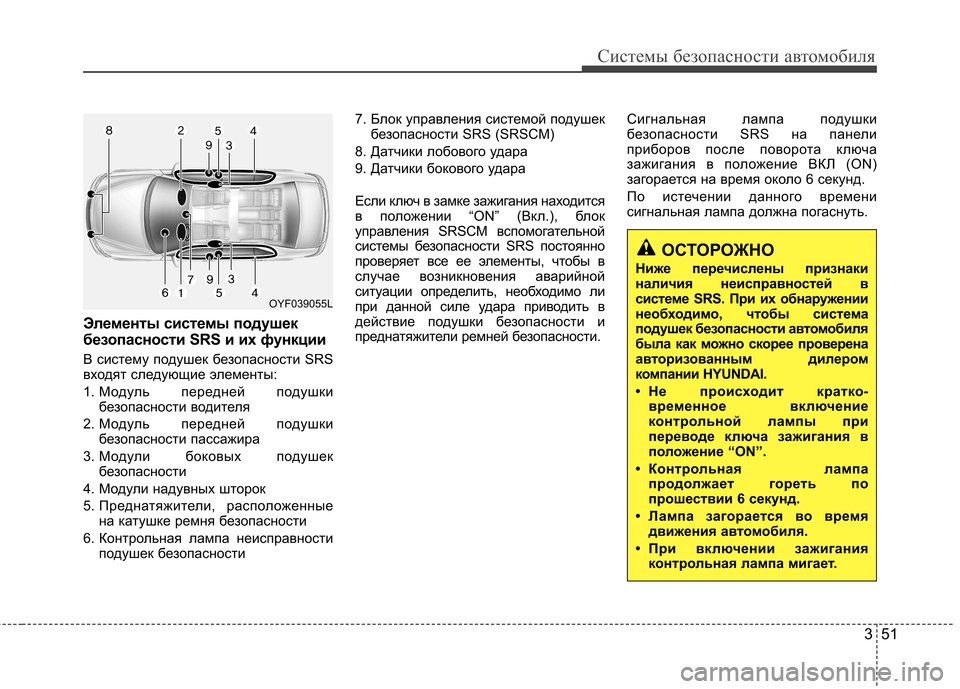

Элементы системы подушек
безопасности SRS и их функции
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя
2. Модуль передней подушки
безопасности пассажира
3. Модули боковых подушек
безопасности
4. Модули надувных шторок
5. Преднатяжители, расположенные на катушке ремня безопасности
6. Контрольная лампа неисправности подушек безопасности 7. Блок управления системой подушек
безопасности SRS (SRSCM)
8. Датчики лобового удара
9. Датчики бокового удара
Если ключ в замке зажигания находится
в положении “ON” (Вкл.), блок
управления SRSCM вспомогательной
системы безопасности SRS постоянно
проверяет все ее элементы, чтобы в
случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней безопасности. Сигнальная лампа подушки
безопасности SRS на панели
приборов после поворота ключа
зажигания в положение ВКЛ (ON)
загорается на время около 6 секунд.
По истечении данного времени
сигнальная лампа должна погаснуть.
ОСТОРОЖНО
Ниже перечислены признаки
наличия неисправностей в
системе SRS. При их обнаружении
необходимо, чтобы система
подушек безопасности а втомобиля
была как можно скорее проверена
авторизованным дилером
компании HYUNDAI.
• Не происходит кратко- временное включение
контрольной лампы при
переводе ключа зажигания в
положение “ON”.
• Контрольная лампа продолжает гореть по
прошествии 6 секунд.
• Лампа загорается во время движения а втомобиля.
• При включении зажигания контрольная лампа мигает.
OYF039055L

Системы безопасности автомобиля
52
3

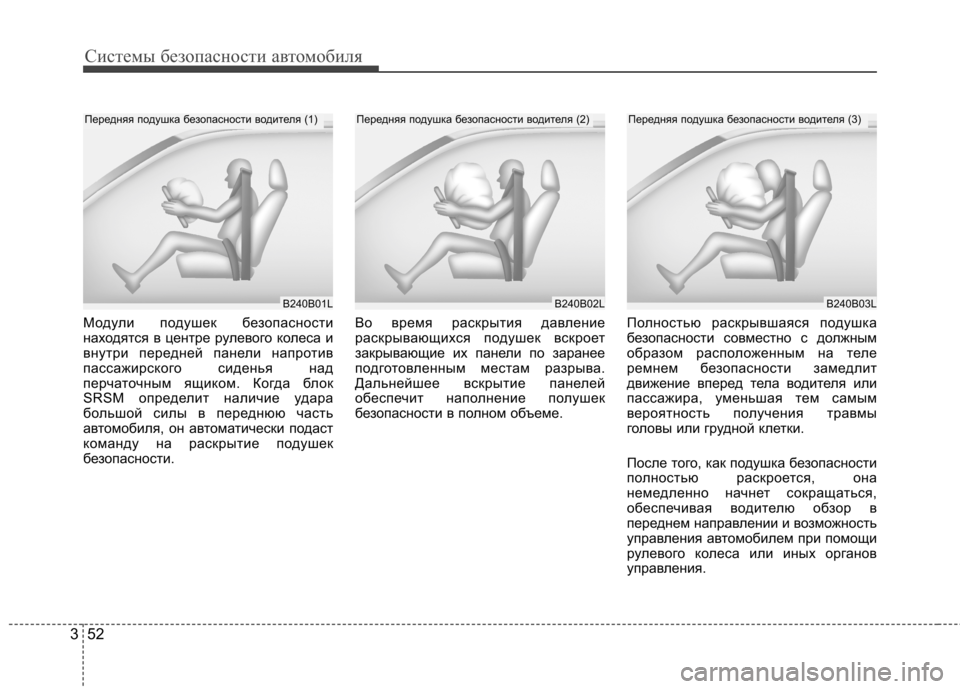

Модули подушек безопасности
находятся в центре рулевого колеса и
внутри передней панели напротив
пассажирского сиденья над
перчаточным ящиком. Когда блок
SRSM определит наличие удара
большой силы в переднюю часть
автомобиля, он автоматически подаст
команду на раскрытие подушек
безопасности. Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.
Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
B240B02LB240B03L
Передняя подушка безопасности водителя (2)Передняя подушка безопасности водителя (3)
B240B01L
Передняя подушка безопасности водителя (1)
