2012 FIAT SCUDO Instructieboek (in Dutch)

45
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
BEDIENINGSKNOPPEN fig. 51
Draaiknop A voor regeling van de
luchttemperatuur (menging van
warme/koude lucht)
Rode gebied = warme lucht.
Blauwe gebied = koude lucht.Draaiknop B dient voor
inschakelen en regelen van de
aanjager
0= aanjager uit
1-2-3= aanjagersnelheid
4p= aanjager op maximale snelheid
fig. 51F0P0043m
VERSTEL- EN REGELBARE
LUCHTROOSTERS VOOR DE
TWEEDE EN DERDE RIJ
STOELEN fig. 49-50
AVerstelbare luchtroosters voor ven-
tilatie van de tweede rij stoelen.
BVerstelbare luchtroosters voor ven-
tilatie van de derde rij stoelen.
Luchtroosters gebruiken: open de luch-
troosters in de door de pijl aangegeven
richting en zet ze in de gewenste stand.
DRIEZONE-AIRCONDITIONING (indien aanwezig)
fig. 49F0P0042m
fig. 50F0P0044m

46
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VERWARMING VAN HET
INTERIEUR
Ga als volgt te werk:
❒draai de knop Ain het rode vlak;
❒draai de draaiknop Bop de gewenste
snelheid.
SNELLE VERWARMING VAN
INTERIEUR
Ga voor snel verwarmen als volgt te werk:
❒draai de knop Ain het rode vlak;
❒schakel de recirculatie in;
❒draai de knop Bin stand 4p(maximale
aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft en
de luchtrecirculatie worden uitgeschakeld.
BELANGRIJK Bij een koude motor moet
enige minuten worden gewacht totdat de
vloeistof van het systeem de optimale be-
drijfstemperatuur heeft bereikt.
fig. 52F0P0045m
In-/uitschakeling airconditioning
Druk op de knop A-fig. 52om de air-
conditioning in te schakelen.
Bij inschakeling gaan het lampje B-fig. 52
op de knop zelf en het lampje C-fig. 51
op het schakelaarpaneel gelijktijdig bran-
den.
Druk opnieuw op de knop A-fig. 52om
de airconditioning uit te schakelen (beide
lampjes doven om de uitschakeling te be-
vestigen).VENTILATIE VAN HET
INTERIEUR
Ga voor een goede ventilatie in het inte-
rieur als volgt te werk:
❒draai de knop Ain het blauwe vlak;
❒schakel de recirculatie uit;
❒draai de draaiknop Bop de gewenste
snelheid.
AIRCONDITIONING (koeling)
Ga voor snel koelen als volgt te werk:
❒draai de knop Ain het blauwe vlak;
❒schakel de recirculatie in;
❒schakel de airconditioning in door de
knopA-fig. 52in te drukken; het lamp-
jeBop de knop gaat branden;
❒draai de knop Bin stand 4p(maximale
aanjagersnelheid).
Regeling van de koeling
❒draai de knop Ain het blauwe vlak;
❒schakel de recirculatie uit;
❒draai de knop Bvoor verlaging van de
aanjagersnelheid.

47
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
BUITENVERLICHTING
Met de linker hendel fig. 53kunt u de bui-
tenverlichting in- en uitschakelen.
Als u de buitenverlichting inschakelt wor-
den het instrumentenpaneel en de bedie-
ningsknoppen op het dashboard verlicht.
VERLICHTING UIT fig. 53
Draai de draaiknop Ain stand 0.
BUITENVERLICHTING fig. 53
Dit wordt ingeschakeld als de draaischa-
kelaarAvan stand 0in stand
6wordt
gezet.
DIMLICHTEN fig. 53
De verlichting wordt ingeschakeld als u de
draaiknopAvan stand
6in stand 2/1zet.
Op het instrumentenpaneel gaat het lamp-
je
2branden.
GROOTLICHT fig. 54
De verlichting wordt ingeschakeld als u de
draaiknopAin stand
2/1zet en de
hendel naar het stuur trekt.
Op het instrumentenpaneel gaat het con-
trolelampje
1branden.
Als de hendel opnieuw naar het stuurwiel
wordt getrokken, dooft het grootlicht.GROOTLICHTSIGNAAL fig. 54
Trek de hendel naar het stuurwiel (1
eon-
vergrendelde stand), ongeacht de stand
van de draaiknop. Op het instrumenten-
paneel gaat het controlelampje
1bran-
den.
fig. 53F0P0046m
fig. 54F0P0047m
fig. 55F0P0048m
MISTLAMPEN VOOR
(indien aanwezig)
EN MISTACHTERLICHTEN
fig. 55-56
Inschakelen fig. 55:
❒draai de draaiknop Bin de richting van
de pijl:
❒eerste impuls, onvergrendelde stand, in-
schakeling mistlampen voor; op het in-
strumentenpaneel gaat het controle-
lampje
5branden.
❒tweede impuls, onvergrendelde stand,
inschakeling mistachterlichten
4.

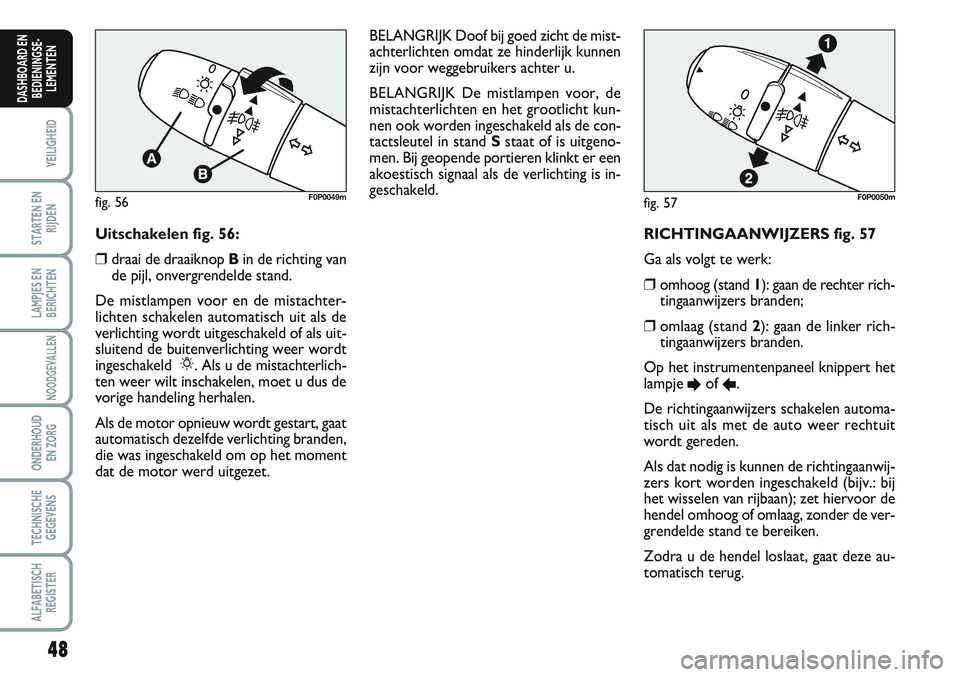

48
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
RICHTINGAANWIJZERS fig. 57
Ga als volgt te werk:
❒omhoog (stand 1): gaan de rechter rich-
tingaanwijzers branden;
❒omlaag (stand 2): gaan de linker rich-
tingaanwijzers branden.
Op het instrumentenpaneel knippert het
lampje
EofR.
De richtingaanwijzers schakelen automa-
tisch uit als met de auto weer rechtuit
wordt gereden.
Als dat nodig is kunnen de richtingaanwij-
zers kort worden ingeschakeld (bijv.: bij
het wisselen van rijbaan); zet hiervoor de
hendel omhoog of omlaag, zonder de ver-
grendelde stand te bereiken.
Zodra u de hendel loslaat, gaat deze au-
tomatisch terug.
fig. 57F0P0050mfig. 56F0P0049m
Uitschakelen fig. 56:
❒draai de draaiknop Bin de richting van
de pijl, onvergrendelde stand.
De mistlampen voor en de mistachter-
lichten schakelen automatisch uit als de
verlichting wordt uitgeschakeld of als uit-
sluitend de buitenverlichting weer wordt
ingeschakeld6. Als u de mistachterlich-
ten weer wilt inschakelen, moet u dus de
vorige handeling herhalen.
Als de motor opnieuw wordt gestart, gaat
automatisch dezelfde verlichting branden,
die was ingeschakeld om op het moment
dat de motor werd uitgezet.BELANGRIJK Doof bij goed zicht de mist-
achterlichten omdat ze hinderlijk kunnen
zijn voor weggebruikers achter u.
BELANGRIJK De mistlampen voor, de
mistachterlichten en het grootlicht kun-
nen ook worden ingeschakeld als de con-
tactsleutel in stand Sstaat of is uitgeno-
men. Bij geopende portieren klinkt er een
akoestisch signaal als de verlichting is in-
geschakeld.

49
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Follow me home (indien aanwezig)
Met deze functie wordt een bepaalde pe-
riode ingesteld (45 seconden) waarin de
ruimte voor de auto wordt verlicht; de
functie worden ingeschakeld door bij con-
tactslot in stand Sof verwijderde sleutel
de linker hendel in de richting van het
dashboard te drukken. Deze functie wordt
ingesteld door de hendel binnen 2 minu-
ten na het uitschakelen van de motor te
bedienen.
Als de auto is uitgerust met automatisch
inschakelende buitenverlichting en dim-
licht, wordt de functie follow me home au-
tomatisch ingeschakeld als een portier
wordt geopend.SCHEMERSENSOR
(automatische koplampen)
(indien aanwezig)
Deze sensor is in staat om de verschillen
in sterkte van het omgevingslicht waar te
nemen op basis van de ingestelde gevoe-
ligheid: hoe hoger de gevoeligheid, hoe
minder buitenlicht er nodig is om de ver-
lichting in te schakelen.
Inschakelen fig. 58
Draai de draaiknop in stand AUTO: op
deze manier gaan, afhankelijk van de sterk-
te van het omgevingslicht, tegelijkertijd de
buitenverlichting en de dimlichten auto-
matisch branden.
fig. 58F0P0286m
Uitschakelen fig. 58
Zet de draaiknop terug in stand å; bij uit-
schakeling van de functie verschijnt er een
bericht op het display.
De schemersensor is niet in staat om mist
te signaleren. Daarom moet bij mist de
verlichting handmatig worden ingescha-
keld.

50
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
RUITEN REINIGEN
Met de rechter hendel fig. 59kunt u de
ruitenwissers/-sproeiers en achterruit-
wisser/-sproeier (indien aanwezig) bedie-
nen.
RUITENWISSERS/SPROEIERS
Deze werken uitsluitend als de contact-
sleutel in stand Mstaat.
De draaiknop van de rechter hendel kan
in vier standen worden gezet:
0ruitenwissers uitgeschakeld;
Iwissen met interval;
1langzaam continu wissen;
2snel continu wissen.
STijdelijk wissen (een slag): als u de
hendel loslaat, springt deze direct
weer in stand 0 en schakelen de rui-
tenwissers automatisch uit.
Als u de hendel iets naar het stuur trekt
(onvergrendelde stand), schakelen de rui-
tensproeiers in, ongeacht de stand van de
draaiknop. Als het dimlicht of grootlicht
brandt, gaan gelijktijdig ook de koplamp-
sproeiers (indien aanwezig) werken. Ver-
volgens voeren de ruitenwissers een cy-
clus van drie slagen uit.Gebruik de ruitenwisser niet
om lagen sneeuw of ijs van de
voorruit te verwijderen. In die
omstandigheden grijpt, als de
ruitenwissers te zwaar worden belast, de
beveiliging in, die ervoor zorgt dat de rui-
tenwissers enkele seconden worden uit-
geschakeld. Als hierna de werking niet
wordt hervat (ook na een herstart van
de auto met de contactsleutel), wendt
u dan tot het Fiat Servicenetwerk.
Om het onderhoud (bijvoorbeeld het rei-
nigen van de voorruit of het vervangen van
de wisserbladen) eenvoudiger uit te kun-
nen voeren, gaan de ruitenwissers in een
verticale stand staan als de hendel naar be-
neden wordt bewogen binnen 60 secon-
den nadat de contactsleutel in stand Sis
gezet of is uitgenomen; de ruitenwissers
kunnen nu omhoog worden geklapt voor
het vervangen van de rubbers of voor het
reinigen.
BELANGRIJK Om eventuele schade aan
de carrosserie te voorkomen, mogen de
ruitenwissers uitsluitend omhoog worden
geklapt als ze eerst in verticale stand zijn
gezet volgens de hiervoor beschreven pro-
cedure.
fig. 59F0P0051m

51
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
De regensensor (indien aanwezig) is een
elektronische voorziening voor de rui-
tenwissers en zorgt ervoor dat de fre-
quentie van de slagen van de ruitenwissers,
tijdens het wissen met interval, automa-
tisch wordt aangepast aan de hoeveelheid
regen op de ruit.
De regensensor wordt automatisch inge-
schakeld als u de rechter hendel in stand
AUTOzet en heeft een regelbereik dat
geleidelijk varieert van stilstaande ruiten-
wissers (geen enkele slag) bij een droge
ruit, tot de eerste snelheid (langzaam con-
tinu wissen) bij veel regenval.
Als de regensensor wordt ingeschakeld,
maken de ruitenwissers 1 slag. REGENSENSOR
(indien aanwezig)
De regensensor bevindt zich achter de
achteruitkijkspiegel, staat in contact met
de voorruit en zorgt ervoor dat de fre-
quentie van de slagen van de ruitenwissers,
tijdens het wissen met interval, automa-
tisch wordt aangepast aan de hoeveelheid
regen op de ruit.
WAARSCHUWING Houd de ruit in de
omgeving van de sensor schoon.
Als de regensensor fig. 60aanwezig is:
0Ruitenwissers uitgeschakeld.
IWissen met interval.
1Langzaam continu wissen.
2Snel continu wissen.
AUTOInschakeling regensensor (auto-
matische werking). Als de hendel wordt
losgelaten, keert deze terug naar stand 0.
fig. 60F0P0052m

52
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Als de ruitensproeiers worden bediend bij
ingeschakelde regensensor, werkt het nor-
male reinigingsprogramma. Daarna hervat
de regensensor zijn normale automatische
werking.
Zet voor het uitschakelen van de regen-
sensor de hendel van de ruitenwissers in
standI,1of2. Bij uitschakeling van de
functie verschijnt er een melding op het
display.
Voor het inschakelen van de regensensor
moet de hendel in een andere stand wor-
den gezet en daarna in stand AUTO.De regensensor kan de volgende specia-
le omstandigheden die van invloed zijn op
de gevoeligheid van de sensor signaleren
en zichzelf aanpassen:
❒vuil op het controle-oppervlak (zou-
taanslag, vuil enz.);
❒waterstrepen veroorzaakt door ver-
sleten wisserrubbers;
❒verschil tussen dag en nacht (het zicht
wordt ‘s nachts sterker gehinderd door
vocht op de ruit).Als u de hendel iets naar het stuur trekt
(onvergrendelde stand), schakelen de rui-
tensproeiers in, ongeacht de stand van de
draaiknop. Als het dimlicht of grootlicht
brandt, gaan gelijktijdig ook de koplamp-
sproeiers (indien aanwezig) werken. Ver-
volgens voeren de ruitenwissers een cy-
clus van drie slagen uit.Schakel de regensensor niet
in als de auto in een wastun-
nel wordt gereinigd.
ATTENTIE!
Voor het reinigen van de
voorruit moet altijd worden
gecontroleerd of het systeem is uitge-
schakeld.
ATTENTIE!
Schakel het systeem niet in
als er ijs op de voorruit zit.
ATTENTIE!
