2012 FIAT DUCATO Návod k použití a údržbě (in Czech)

F0N0238mobr. 32
PLASTOVÉ KRYTY ZÁKLADNY SEDADLA
obr. 32 (pro příslušné verze)
Přední obložení A lze otevřít uvolněním úchytu B
umístěného na horní části.
Tím se zpřístupní odpadkový koš pod sedadlem (viz
oddíl „Koš pod sedadlem“).
Pro snazší otevření předního krytu a přístupu ke
kontejneru posuňte sedadlo co nejvíce dozadu.
Přední obložení lze vyjmout tak, že je otočíte co nejvíce
dopředu a uvolníte je z úchytů na spodní části
a přitáhnete dopředu.
37
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0227mobr. 33
VERZE PANORAMA
Nastavení sklápěcího opěradla sedadel
spolucestujících obr. 33
Otočte hlavicí A.
Přístup na sedadla druhé řady obr. 33
Pro přístup ke druhé řadě sedadel použijte páku B
pravého krajního vnějšího sedadla v první řadě a sklopte
opěradlo dopředu; levou rukou je přidržujte.
Přestavením sedadla do normální polohy se sedadlo
samo zaklapne do blokovacího mechanismu, aniž je třeba
manipulovat s pákou.
U verze Panorama jsou obě krajní sedadla 2. řady pevná.

F0N0229mobr. 35
Složené sedadlo
Postupujte takto:
– z polohy zvané easy entry vytáhněte opěrky hlavy;
– pravou rukou zvedněte páku B-obr. 35 (pod pákou
A-obr. 34);
– otočte opěradlem o 5° proti zadní části;
– levou rukou sklopte opěradlo dopředu.
38
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0228mobr. 34
Sklopení opěradla prostředního sedadla
(2. – 3. řada) obr. 33
Zvedněte páku C a opěradlo sklopte dopředu.
Na zadní straně opěradla prostředního sedadla se
nachází tuhá plocha sloužící jako loketní opěrka a stolek,
který je opatřen držáky na nápoje.
Při přestavení sedadla do původní polohy použijte páku.
Pro snazší nastavení opěradla prostředního sedadla
v první řadě vyjměte před sklopením opěradla
prostředního sedadla ve druhé řadě opěrku hlavy.
VERZE COMBI
Poloha Easy Entry
Zvedněte páku A-obr. 34 a sklopte opěradlo dopředu.

F0N0230mobr. 3639
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Při cestování s cestujícími ve třetí řadě
sedadel nesmí být sklopená lavice druhé
řady. Na sklopené opěradlo lavice druhé řady
neodkládejte žádné předměty: při nárazu nebo
prudkém brzdění by mohly být vymrštěny
a mohly by vážně zranit cestující. Další
informace jsou uvedeny na samolepicím štítku
pod lavicí.
POZOR
Demontáž lavice
UPOZORNĚNÍ Demontáž lavice musejí provádět
alespoň dvě osoby.
F0N0231mobr. 37
Postup při vyjmutí lavice:
– ze „sbalené“ polohy páky C a D-obr. 36 otočte
dopředu (jak je uvedeno na štítku nalepeném na
spodním příčníku);
– zvedněte spodní konstrukci sedadla dopředu;
– přestavte sedadlo do svislé polohy;
– ve svislé poloze sedadla otočte páky E a F-obr. 37
nahoru;
– zvedněte lavici od podlahy a vyjměte ji.
Při zpětné montáži lavice zkontrolujte,
zda je řádně zajištěna ve vodidlech na
podlaze.
POZOR

Pro co nejlepší ochranu opěrkou hlavy nastavte opěradlo
tak, aby cestující seděl vzpřímeně s hlavou co nejblíže
k opěrce.
40
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Opěrky hlavy je nutno nastavit tak, aby
se o ně opírala hlava, nikoli krk. Pouze
takto nastavené opěrky mohou poskytnout
účinnou ochranu.
POZOR
F0N0020mobr. 38
OPĚRKY HLAVY
PŘEDNÍ obr. 38
Některé verze mají výškově nastavitelné opěrky hlavy,
které se samočinně zablokují v požadované poloze.
Nastavení
❒Vysunutí nahoru: vytáhněte opěrku nahoru na
zaklapnutí;
❒zasunutí opěrky dolů: stiskněte tlačítko A a stlačte
opěrku dolů.
Chcete-li přední opěrky hlavy vyjmout, stiskněte
současně tlačítka A a B umístěné na boku a vysuňte je
ven.

F0N0321mobr. 39

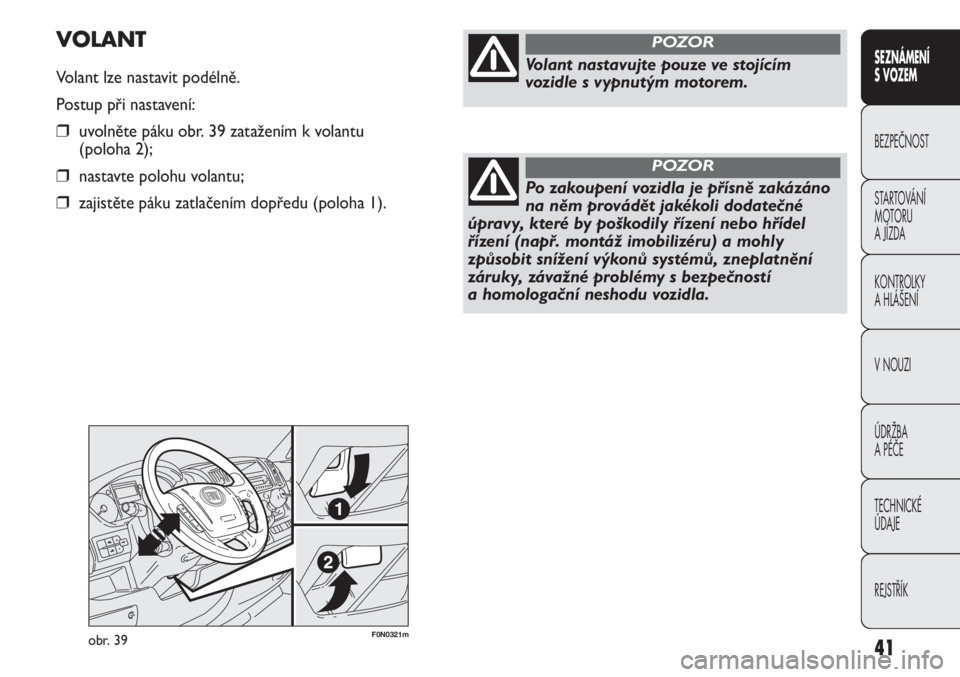

VOLANT
Volant lze nastavit podélně.
Postup při nastavení:
❒uvolněte páku obr. 39 zatažením k volantu
(poloha 2);
❒nastavte polohu volantu;
❒zajistěte páku zatlačením dopředu (poloha 1).
41
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Volant nastavujte pouze ve stojícím
vozidle s vypnutým motorem.
POZOR
Po zakoupení vozidla je přísně zakázáno
na něm provádět jakékoli dodatečné
úpravy, které by poškodily řízení nebo hřídel
řízení (např. montáž imobilizéru) a mohly
způsobit snížení výkonů systémů, zneplatnění
záruky, závažné problémy s bezpečností
a homologační neshodu vozidla.
POZOR

42
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0022mobr. 40F0N0024mobr. 41
Zrcátka s elektrickým nastavením obr. 41
Elektrické seřízení je možné pouze s klíčkem na MAR.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO obr. 40
Součástí zrcátka je bezpečnostní mechanismus, který při
prudkém kontaktu s cestujícím uvolní zrcátko z držáku.
Zrcátko má dvě polohy, do nichž se přestavuje pákou A:
běžnou a proti oslnění.
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Zpětná zrcátka s manuálním nastavením
Seřízení zpětného zrcátka: rukou nastavte každé ze dvou
skel zrcátka do požadované polohy.
Vnější zrcátko u řidiče je lehce zakřivené,
a proto mírně zkresluje vnímání
vzdálenosti odraženého zobrazení.
Odrazová plocha spodní části vnějších vnějších
zrcátek je parabolická, aby se rozšířilo zorné
pole. Rozměr obrazu je proto menší,
a zobrazovaný předmět vzbuzuje dojem, že je
vzdálenější než ve skutečnosti.
POZOR

43
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Sklopení elektricky seřizovaných zrcátek
obr. 42-43
(u příslušné verze vozidla)
V případě potřeby, (například tvoří-li zrcátko překážku
v úzkém jízdním profilu nebo v automatické myčce), je
možné zrcátka přiklopit manuálně i elektricky z polohy
1-obr. 42 do polohy 2. Zrcátko se seřídí natočením ovládače B do jedné ze čtyř
poloh: ÿ1 levé zrcátko,
⁄2 pravé zrcátko, ¤3 levý široký úhel pohledu,
Ÿ4 pravý široký úhel výhledu.
Ovládač B přetočte na seřizované zrcátko a zrcadlové
sklo zvoleného zrcátka nastavte ve směru šipek.
Přiklopení zrcátek s manuálním nastavením
obr. 42
V případě potřeby, (například tvoří-li zrcátko překážku
v úzkém jízdním profilu nebo v automatické myčce), lze
zrcátka sklopit manuálně z polohy 1 do polohy 2.
Jestliže zrcátko nechtěně vyklopíte dopředu (poloha 3),
např. nárazem, je nutno jej přestavit do polohy 1
manuálně.
Za jízdy se zrcátka musejí nacházet
jedině v poloze 1.
POZOR
F0N0023mobr. 42F0N0159mobr. 43

44
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pro elektrické zaklopení zrcátek zpět do jízdní polohy
stiskněte kolébkové tlačítko A-obr. 43 v bodě 2
a podržte je, dokud neucítíte „zaklapnutí“. Pak stiskněte
tlačítko v bodě 1.
UPOZORNĚNÍ Jestliže byla zrcátka omylem manuálně
sklopena do polohy 3-obr. 42, přestaví se do mezilehlé
polohy. V takovém případě přestavte manuálně zrcátko
do polohy 1, stiskněte kolébkové tlačítko A-obr. 43
v bodě 2 a podržte je na zaklapnutí. Pak stiskněte
tlačítko v bodě 1, tím se zrcátko dostane do polohy 1.
Vyhřívání/odmlžení
(u příslušné verze vozidla)
Zrcátka jsou vybavena topnými odpory, které
v zapnutém stavu vyhřívají zadní okno (stiskem tlačítka
().
UPOZORNĚNÍ Funkce je časově omezena, automaticky
bude vypnuta za několik minut. Elektrické sklopení
Pro elektrické přiklopení zrcátek stiskněte v bodě 2
kolébkové tlačítko A-obr. 43. Pro odklopení zrcátek
stiskněte kolébkové tlačítko v bodě 1.
UPOZORNĚNÍ: Jestliže byla zrcátka sklopena elektricky,
je nutno je do jízdní polohy vyklopit zase elektricky:
nesnažte se je vyklopit manuálně.
Manuální sklopení zrcátka
Pro manuální přiklopení přestavte zrcátka z polohy
1-obr. 42 do polohy 2. Jestliže byla zrcátka přiklopena
manuálně, lze je odklopit do jízdní polohy jak manuálně,
tak elektricky.
UPOZORNĚNÍ Pro elektrické odklopení zrcátek zpět
do jízdní polohy stiskněte kolébkové tlačítko A-obr. 43
v bodě 2 a podržte je, dokud neucítíte „zaklapnutí“. Pak
stiskněte tlačítko v bodě 1.
Vyklopení dopředu
Zrcátka lze překlopit ručně dopředu (poloha 3-obr. 42)
nebo ručně odklopit do polohy 2, pokud byla nechtěně
překlopena dopředu (např. nárazem).
Po odklopení zrcátek dopředu manuálně nebo nárazem
je možné je sklopit zpět jak manuálně tak elektricky.
