2012 FIAT DUCATO Návod k použití a údržbě (in Czech)

21
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Den
RokMěsíc
Deutsch
Français
English
Español
Italiano
Nederland
Português Příklad:

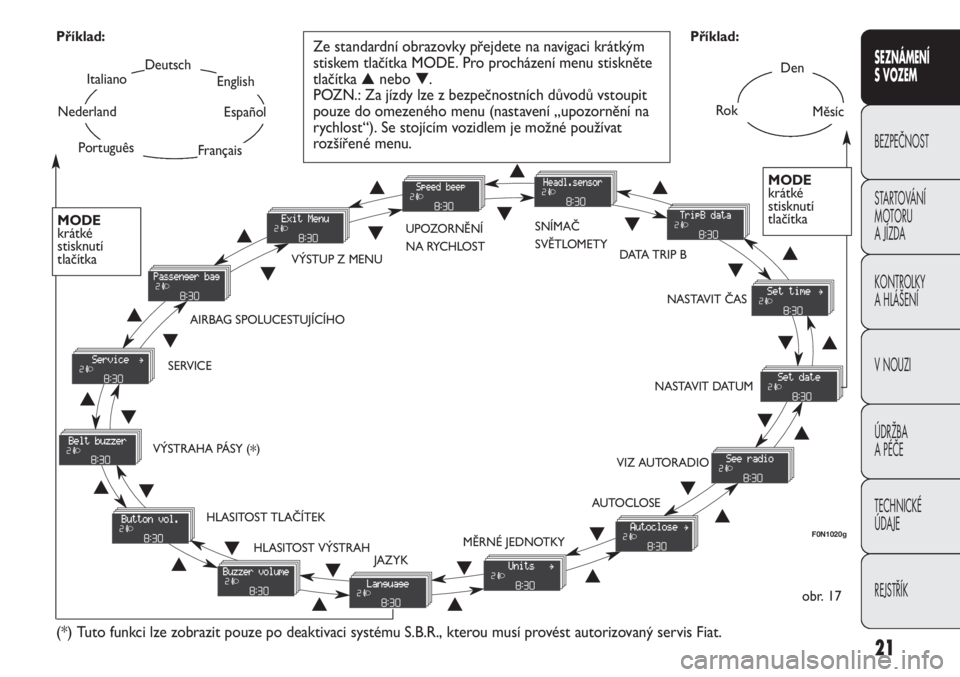

obr. 17 Příklad:
Ze standardní obrazovky přejdete na navigaci krátkým
stiskem tlačítka MODE. Pro procházení menu stiskněte
tlačítka ▲nebo ▼.
POZN.: Za jízdy lze z bezpečnostních důvodů vstoupit
pouze do omezeného menu (nastavení „upozornění na
rychlost“). Se stojícím vozidlem je možné používat
rozšířené menu.
F0N1020g
MODE
krátké
stisknutí
tlačítka
▲
▼
VÝSTUP Z MENUUPOZORNĚNÍ
NA RYCHLOSTSNÍMAČ
SVĚTLOMETY
NASTAVIT ČAS
NASTAVIT DATUM
VIZ AUTORADIO
AUTOCLOSE
MĚRNÉ JEDNOTKY
JAZYK HLASITOST VÝSTRAH HLASITOST TLAČÍTEK VÝSTRAHA PÁSY (
*) SERVICEAIRBAG SPOLUCESTUJÍCÍHO
(*) Tuto funkci lze zobrazit pouze po deaktivaci systému S.B.R., kterou musí provést autorizovaný servis Fiat.
DATA TRIP B
MODE
krátké
stisknutí
tlačítka
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

Postup při zrušení zadaného limitu rychlosti:
– stiskněte krátce tlačítko MODE, na displeji se rozbliká
(ON);
– stiskněte tlačítko
▼, na displeji se rozbliká (Off );
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Nastavení citlivost senzoru světlometů
(u příslušných verzí vozidla)
Tato funkce umožňuje nastavit (tři úrovně citlivosti)
soumrakového senzoru.
Postup při nastavení citlivosti:
– stiskněte krátce tlačítko MODE, na displeji se rozbliká
původně nastavená úroveň citlivosti;
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat. Mezní rychlost (pípnutí)
Tato funkce umožňuje přednastavit mezní rychlost vozu
(km/h nebo mph), na jejíž překročení bude řidiče
upozorněn zvukovou výstrahou (viz kapitola „Kontrolky
a hlášení“).
Pro nastavení požadované mezní rychlosti postupujte
následovně:
– stiskněte krátce tlačítko MODE, na displeji se zobrazí
nápis (výstraha rychlost);
– stiskem tlačítka
▲nebo ▼zvolte zapnutí (On) nebo
vypnutí (Off ) mezní rychlosti;
– pokud byla funkce již zapnuta (On), stiskem tlačítek
▲
nebo ▼nastavte požadovanou hodnotu mezní rychlosti
a potvrďte stiskem MODE.
POZN.:
Rychlost lze nastavit v rozsahu 30 – 200 km/h
(20 – 125 mílí podle přednastavené měrné jednotky), viz
níže „Nastavení měrných jednotek“. Každým stiskem
tlačítka
▲/▼se hodnota zvýší/sníží o pět jednotek.
Podržením tlačítka
▲/▼se hodnota zvýší/sníží automaticky.
Jakmile se začnete blížit k požadované hodnotě, přejděte na
nastavení jednotlivými stisky;
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
22
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

23
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
– zvolte podmenu, kde chcete provést změnu, a krátce
stiskněte tlačítko MODE;
– po vstupu do do podmenu „čas“: krátkým stiskem
tlačítka MENU ESC se na displeji rozblikají „hodiny“;
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– krátkým stiskem tlačítka MODE se na displeji rozblikají
„minuty“;
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– v podmenu „Formát“:krátkým stiskem tlačítka MODE
se na displeji rozblikají zobrazení;
– stiskem tlačítka
▲nebo ▼zvolte režim „24h“ nebo
„12h“.
Po nastavení se krátkým stiskem tlačítka MODE vrátíte
na obrazovku s podmenu; delším stiskem tlačítka se
vrátíte na obrazovku s hlavním menu bez uložení dat;
– opětným delším stiskem tlačítka MODE se vrátíte na
standardní obrazovku nebo na hlavní menu podle toho,
kde jste se v menu právě nacházeli. Zapnutí Trip B (údaje Trip B)
Touto funkcí lze aktivovat (ON) nebo deaktivovat (OFF)
zobrazování údajů v rámci dílčího úseku jízdy, tzv. Trip B.
Další informace jsou uvedeny v části „Trip computer“.
Postup při aktivaci/deaktivaci:
– stiskněte krátce tlačítko MODE, na displeji se rozbliká
(On) nebo (Off ) (podle předchozího nastavení;
– stiskem tlačítka
▲nebo ▼proveďte volbu;
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Seřízení času (Nastavit čas)
Touto funkcí se nastaví čas prostřednictvím dvou
podmenu: „Čas“ a „Formát“.
Postup při nastavení:
– stiskněte krátce tlačítko MODE, na displeji se zobrazí
dvě submenu: „Čas“ a „Formát“.;
– mezi dvěma podmenu se přepnete tlačítkem
▲
nebo▼;

Zobrazení informací o autorádiu (viz rádio)
Tato funkce umožňuje zobrazit na displeji informace
o autorádiu.
– Autorádio: kmitočet nebo hlášení RDS o naladěné
rozhlasové stanici, aktivace automatického ladění nebo
AutoStore;
– CD audio, CD MP3: číslo stopy;
– CD Changer: číslo CD a číslo stopy;
Postup při zobrazení (ON) nebo vypnutí (OFF)
informací o autorádiu na displeji:
– stiskněte krátce tlačítko MODE, na displeji se (podle
předchozího nastavení) rozbliká (On) nebo (Off );
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Autoclose (samočinné centrální zamknutí dveří
vozidla za jízdy)
Je-li funkce zapnuta (ON), umožňuje aktivovat
automatické zamknutí dveří při překročení rychlosti
20 km/h.
Postup při zapnutí (On) a vypnutí (Off ) funkce:
– stiskněte krátce tlačítko MODE, na displeji se zobrazí
podmenu;
– stiskněte krátce tlačítko MODE na displeji se rozbliká
(ON) nebo (OFF) (podle předchozího nastavení);
– stiskem tlačítka
▲nebo ▼proveďte volbu; Nastavení data (Nastav. datum)
Tato funkce umožňuje nastavit datum (den – měsíc – rok).
Postup při nastavení data:
– Stiskněte krátce tlačítko MODE, na displeji se rozbliká
„den“ (dd);
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– stiskněte krátce tlačítko MODE, na displeji se rozbliká
„měsíc“ (mm);
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– stiskněte krátce tlačítko MODE, na displeji se rozbliká
„rok“ (rrrr);
– stiskem tlačítka
▲nebo ▼proveďte nastavení.
POZN.: Každým stiskem tlačítka
▲nebo ▼se hodnota
zvýší/sníží o jednu jednotku. Podržením tlačítka se
hodnota zvyšuje/snižuje automaticky a rychle. Jakmile se
začnete blížit k požadované hodnotě, přejděte na
nastavení jednotlivými stisky;
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
24
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

25
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
– v podmenu „vzdálenost“: stiskněte krátce tlačítko
MODE, na displeji se (podle předchozího nastavení)
zobrazí „km“ nebo „mi“;
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– v podmenu „spotřeby“: stiskněte krátce tlačítko MODE,
na displeji se (podle předchozího nastavení) zobrazí
„km/l “, „l/100km“ nebo „mpg“.
Při nastavení měrné jednotky „km“ umožní displej
nastavit měrnou jednotku (km/l nebo l/100 km)
spotřeby paliva.
Při nastavení měrné jednotky na „mi“ zobrazuje displej
množství spotřeby paliva v „mílích“.
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– v podmenu „teplota“: stiskněte krátce tlačítko MODE,
na displeji se (podle předchozího nastavení) zobrazí
„°C“ nebo „°F“;
– stiskem tlačítka
▲nebo ▼proveďte volbu;
Po nastavení se krátkým stiskem tlačítka MODE vrátíte
na obrazovku s podmenu; delším stiskem tlačítka se
vrátíte na obrazovku s hlavním menu bez uložení dat;
– opětným delším stiskem tlačítka MODE se vrátíte na
standardní obrazovku nebo na hlavní menu podle toho,
kde jste se v menu právě nacházeli. – krátkým stiskem tlačítka MODE se vrátíte na
obrazovku se submenu; delším stiskem tlačítka se vrátíte
na obrazovku hlavního menu bez uložení dat;
– opětným delším stiskem tlačítka MODE se vrátíte na
standardní obrazovku nebo na hlavní menu podle toho,
kde jste se v menu právě nacházeli.
Nastavení měrných jednotek (Měrná jednotka)
Tato funkce umožňuje nastavení měrných jednotek
prostřednictvím tří podmenu: „Vzdálenosti“, „Spotřeba“
a „Teplota“.
Postup při nastavení měrné jednotky:
– stiskněte krátce tlačítko MODE, na displeji se
rozblikají tři podmenu;
– stiskem tlačítka
▲nebo ▼je možné se přepínat mezi
třemi podmenu;
– zvolte podmenu, kde chcete provést změnu, a krátce
stiskněte tlačítko MODE;

Při nastavení požadované hlasitosti postupujte takto:
– stiskněte krátce tlačítko MODE, na displeji se rozbliká
původně nastavená „úroveň“ hlasitosti;
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Opětné zapnutí zvukové výstrahy S.B.R.
(výstraha ohledně pásů)
Funkci lze zobrazit pouze po vypnutí systému S.B.R.
v autorizovaném servisu Fiat (viz kapitola „Bezpečnost“,
„Systém S.B.R.“). Volba jazyka (Lingua)
Pro zobrazování na displeji lze nastavit následující jazyky:
italština, němčina, angličtina, španělština, francouzština,
portugalština, holandština.
Postup při nastavení jazyka:
– stisknete krátce tlačítko MODE, na displeji se rozbliká
původně nastavený „jazyk“;
– stiskem tlačítka
▲nebo ▼proveďte volbu;
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Nastavení hlasitosti zvukových upozornění
a signalizaci závad (Volume avvisi)
Tato funkce umožňuje nastavit až osm úrovní hlasitosti
zvukových upozornění při zobrazení výstrah.
Při nastavení požadované hlasitosti postupujte takto:
– stiskněte krátce tlačítko MODE, na displeji se rozbliká
původně nastavená „úroveň“ hlasitosti;
– stiskem tlačítka
▲nebo ▼proveďte nastavení;
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku bez uložení dat.
Nastavení hlasitosti při stisku tlačítek (Hlas. tlač.)
Tato funkce umožňuje nastavit až osm úrovní hlasitosti
zvukového upozornění při stisku tlačítek MODE
▲a ▼.
26
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

27
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
POZN.: V „Plánu údržby“ jsou stanoveny intervaly
údržby podle dané motorizace; upozornění se zobrazí
automaticky s klíčkem na
MAR, jakmile zbývá 2 000 km
(nebo 1 240 mil); zobrazení se pak opakuje každých
200 km (nebo 124 mil). Stejným způsobem se zobrazují
upozornění na výměnu oleje. Tlačítky
▲a ▼je možné
zobrazit střídavě informace o termínu plánované údržby
a výměně motorového oleje. Chybí-li do lhůty méně než
200 km, signalizace jsou stále častější. Upozornění se
zobrazuje v km nebo mílích podle přednastavené měrné
jednotky. Jakmile se předepsaná servisní prohlídka blíží,
při otočení klíčku na
MARse na displeji zobrazí
upozornění „Service“ včetně počtu kilometrů/mílí
zbývajících do prohlídky. V takovém případě zajeďte do
autorizovaného servisu Fiat, který jednak provede úkony
údržby podle příslušného plánu, jednak vynuluje výše
uvedené zobrazování (reset).
Pozn.: Když se blíží stanovený termín výměna oleje,
otočením klíčku v zapalování na MAR se na displeji
zobrazí upozornění. Pokračováním jízdy za tohoto stavu
se sníží výkony motoru. Při dosažení stanoveného
termínu výměnu se na displeji zobrazí příslušné
upozornění, rozsvítí se kontrolka
vspolu s
kontrolkou U. Zajeďte do autorizovaného servisu Fiat. Plánovaná údržba (Service)
Plán údržby
Tato funkce umožňuje zobrazit údaje o kilometrickém
proběhu a servisních prohlídek.
Chcete-li si je zobrazit, postupujte takto:
– Stiskněte krátce tlačítko MODE, na displeji se podle
předchozího nastavení zobrazí počet km nebo mílí
zbývajících do prohlídky (viz "Měrné jednotky");
– krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; delším stiskem tlačítka se vrátíte na
standardní obrazovku.
Výměna oleje
Tato funkce umožňuje zobrazit upozornění na
kilometrický proběh do další výměny oleje.
Chcete-li si je zobrazit, postupujte takto:
– krátkým stiskem tlačítka MODE se na displeji zobrazí
odhad (podle stylu jízdy) kilometrického proběhu
zbývajícího do další výměny oleje;
– – krátkým stiskem tlačítka MODE se vrátíte na
obrazovku s menu; dlouhým stiskem se vrátíte na
standardní obrazovku bez uložení dat.

28
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1022g F0N1023g
F0N1024g F0N1025g
F0N1026g F0N1022gF0N1022g
F0N1027gF0N1028g
Aktivace/deaktivace čelního a bočního hrudního
airbagu na straně spolucestujícího
(side bag) obr. 18
(u příslušné verze vozidla)
Tato funkce umožňuje zapnout/vypnout airbag
spolucestujícího.
Postupujte takto:
❒stiskněte tlačítko MODE, jakmile se na displeji zobrazí
upozornění (Bag pass: Off ) (pro deaktivaci) nebo (Bag
pass: On) (pro aktivaci), stiskem tlačítek
▲e ▼
proveďte volbu a znovu stiskněte tlačítko MODE;
❒na displeji se zobrazí žádost o potvrzení;
❒stiskem tlačítek ▲nebo ▼zvolte (Si) (ano (pro
potvrzení zapnutí/vypnutí) nebo (no) (ne) (pro
zrušení);
❒krátkým stiskem tlačítka MODEse zobrazí potvrzovací
hlášení
a vrátíte se na obrazovku s menu; anebo
delším stiskem tlačítka se vrátíte na standardní
obrazovku bez uložení.
Výstup z menu
Je to poslední funkce, kterou se ukončí cyklus nastavení
na obrazovce menu. Při krátkém stisku tlačítka MODE,
se vrátí display ke standardnímu zobrazení bez uložení
do paměti. Stiskem tlačítka
▼se displej vrátí na první
položku menu (zvukové upozornění na rychlost).
obr. 18
