2012 FIAT DUCATO Návod k použití a údržbě (in Czech)

13
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Nikdy nevytahujte klíček, pokud vozidlo
jede. Volant by se automaticky
zablokoval při prvním natočení. To platí vždy,
i při tažení vozu.
POZOR
Je přísně zakázáno provádět na
zakoupeném vozidle jakékoli dodatečné
úpravy, které by poškodily řízení nebo hřídel
řízení (např. montáž imobilizéru) a mohly
způsobit snížení výkonů systémů, zneplatnění
záruky, závažné problémy s bezpečností
a homologační neshodu vozidla.
POZOR
Po neoprávněné manipulaci se spínací
skříňkou (např. při pokusu o odcizení)
nechejte funkci před další jízdou zkontrolovat
v autorizovaném servisu Fiat .
POZOR
Při opouštění vozidla vždy vytáhněte
klíč ze spínací skříňky, aby nikdo
nemohl neoprávněně vozidlo ovládat .
Nezapomeňte zatáhnout parkovací brzdu. Při
zaparkování vozidla do kopce zařaďte 1.
rychlostní stupeň; při zaparkování dolů z kopce
zařaďte zpáteční rychlostní stupeň. Ve vozidle
nikdy nenechávejte děti bez dozoru.
POZOR
ZÁMEK ŘÍZENÍ
Zapnutí
Při spínací skříňce v poloze STOP vytáhněte klíč
a otočením volantu zámek zamkněte.
Odemknutí
Při otáčení klíče ve spínací skříňce do polohy MAR lehce
pohněte volantem.

14
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ DESKA
A Rychloměr (ukazatel rychlosti)
B Multifunkční displej
C Otáčkoměr
D Ukazatel teploty chladicí kapaliny
motoru s kontrolkou maximální
teploty
E Palivoměr s kontrolkou rezervy
paliva
F0N0518m
obr. 10

15
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0332mobr. 11F0N0013mobr. 12
OTÁČKOMĚR obr. 12
Otáčkoměr poskytuje informace o otáčkách motoru za
minutu.
UPOZORNĚNÍ Při vytočení motoru na nebezpečné
otáčky řídicí systém elektronického vstřikování
zablokuje postupně přívod paliva, čímž se postupně sníží
výkon motoru.
S motorem na volnoběh může otáčkoměr ukazovat
podle daného stavu postupné či náhlé zvýšení otáček.
Toto chování je normální a není třeba se znepokojovat,
protože na ně má vliv třeba zapnutí klimatizace nebo
elektrického ventilátoru. V takových případech slouží
mírné zvýšení volnoběžných otáček k zachování baterie
v nabitém stavu.PALUBNÍ PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie závisejí na
verzi vozidla.
RYCHLOMĚR obr. 11
Ukazuje rychlost vozidla.

F0N0014mobr. 13F0N0015mobr. 14
UKAZATEL TEPLOTY CHLADICÍ KAPALINY
MOTORU obr. 14
Ukazatel ukazuje teplotu chladicí kapaliny motoru;
ukazování začíná, jakmile teplota kapaliny překročí asi
50°C.
Při normálním používání vozidla může ručička podle
stavů při používání vozidla zaujímat různé polohy v rámci
stupnice hodnot.
C Nízká teplota chladicí kapaliny motoru.
H Vysoká teplota chladicí kapaliny motoru.
Rozsvícení kontrolky B (u některých verzí spolu
s hlášením na multifunkčním konfigurovatelném displeji)
signalizuje příliš vysokou teplotu chladicí kapaliny.
V takovém případě zastavte motor a obraťte se na
autorizovaný servis Fiat. PALIVOMĚR obr. 13
Ukazatel ukazuje množství paliva v nádrži.
E prázdná nádrž;
F plná nádrž (viz pokyny uvedené v bodě „Čerpání
paliva“).
Kontrolka A se rozsvítí, když v nádrži zbývá asi 10 - 12
litrů paliva (u verzí s nádrží o obsahu 90/120 litrů) nebo
10 litrů (u verzí s s nádrží o obsahu 60 litrů). Nejezděte
s téměř prázdnou nádrží, případnými výpadky dodávky
paliva se může poškodit katalyzátor.
UPOZORNĚNÍ Pokud se ukazatel nachází v poloze E
a kontrolka A bliká, znamená to, že se v soustavě
vyskytla závada. V takovém případě vyhledejte
autorizovaný servis Fiat a nechte soustavu zkontrolovat.
UPOZORNĚNÍ Při jízdě na rezervu nezapínejte přídavné
topení (Webasto).
16
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

17
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

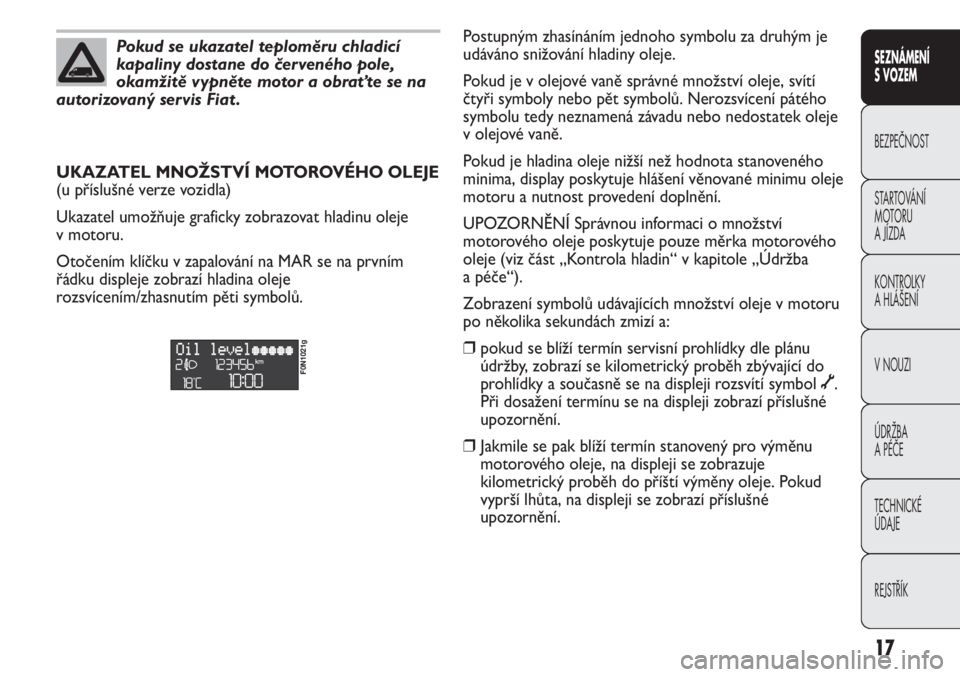

Pokud se ukazatel teploměru chladicí
kapaliny dostane do červeného pole,
okamžitě vypněte motor a obraťte se na
autorizovaný servis Fiat .Postupným zhasínáním jednoho symbolu za druhým je
udáváno snižování hladiny oleje.
Pokud je v olejové vaně správné množství oleje, svítí
čtyři symboly nebo pět symbolů. Nerozsvícení pátého
symbolu tedy neznamená závadu nebo nedostatek oleje
v olejové vaně.
Pokud je hladina oleje nižší než hodnota stanoveného
minima, display poskytuje hlášení věnované minimu oleje
motoru a nutnost provedení doplnění.
UPOZORNĚNÍ Správnou informaci o množství
motorového oleje poskytuje pouze měrka motorového
oleje (viz část „Kontrola hladin“ v kapitole „Údržba
a péče“).
Zobrazení symbolů udávajících množství oleje v motoru
po několika sekundách zmizí a:
❒pokud se blíží termín servisní prohlídky dle plánu
údržby, zobrazí se kilometrický proběh zbývající do
prohlídky a současně se na displeji rozsvítí symbol
õ.
Při dosažení termínu se na displeji zobrazí příslušné
upozornění.
❒Jakmile se pak blíží termín stanovený pro výměnu
motorového oleje, na displeji se zobrazuje
kilometrický proběh do příští výměny oleje. Pokud
vyprší lhůta, na displeji se zobrazí příslušné
upozornění. UKAZATEL MNOŽSTVÍ MOTOROVÉHO OLEJE
(u příslušné verze vozidla)
Ukazatel umožňuje graficky zobrazovat hladinu oleje
v motoru.
Otočením klíčku v zapalování na MAR se na prvním
řádku displeje zobrazí hladina oleje
rozsvícením/zhasnutím pěti symbolů.F0N1021g

F0N0018mobr. 15F0N0017mobr. 16
POZN.: Při otevření některých předních dveří se na
displeji zobrazí na několik sekund čas a počet ujetých
km/mílí.
OVLÁDACÍ TLAČÍTKA obr. 16
▲Procházení nabídkami na displeji nahoru nebo
zvýšení zobrazené hodnoty.
MODEKrátký stisk: vstup do menu a/nebo přechod na
následující obrazovku nebo potvrzení volby.
Dlouhý stisk: návrat na standardní obrazovku.
▼Procházení nabídkami na displeji dolů nebo snížení
zobrazené hodnoty.
POZN.:Tlačítky ▲a ▼lze jednotlivé funkce aktivovat
podle následujících stavů:
MULTIFUNKČNÍ DISPLEJ
(u příslušné verze vozidla)
Na multifunkčním displeji se zobrazují užitečné
informace, které jsou za jízdy nezbytné.
STANDARDNÍ OBRAZOVKA obr. 15
Na standardní obrazovce se zobrazuje toto:
A Datum.
B Počítadlo km (zobrazení počtu ujetých km nebo
mílí).
C Hodiny;
D Venkovní teplota.
E Poloha sklonu světlometů (pouze při zapnutí
potkávacích světel).
18
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

19
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
NASTAVOVACÍ MENU (SETUP) obr. 17
Menu obsahuje celou řadu funkcí uspořádaných „do
kruhu“, jejichž navolením tlačítky▲a ▼je možné
provést následující volby a nastavení (setup):
U některých položek (seřízení hodin a měrná jednotka)
je i podmenu.
Nastavovací menu lze aktivovat krátkým stiskem tlačítka
MODE.
Postupným stiskem tlačítek ▲nebo ▼je možné
procházet nabídkami nastavovacího menu.
Nastavení pak závisí na vlastnostech zvolené položky.
Navolení položky hlavního menu bez podmenu:
– krátkým stiskem tlačítka
MODElze navolit nastavení
hlavního menu, které chceme změnit;
– tlačítky ▲nebo ▼(postupným stiskem) je možné
zvolit nové nastavení;
– krátkým stiskem tlačítka MODE lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou
položku menu. Nastavení osvětlení v kabině
– S rozsvícenými pozičními světly a aktivní standardní
obrazovkou je možné nastavit intenzitu osvětlení uvnitř
vozidla.
Nastavovací menu (setup)
– V menu: umožňují procházet nahoru nebo dolů;
– při nastavování hodnot: umožňují zvýšit nebo snížit
hodnotu.

Dlouhým stiskem tlačítka MODE:
– pokud se nacházíte na úrovni hlavního menu, opustíte
prostředí nastavovacího menu;
– pokud se nacházíte v jiném místě menu (na úrovni
nastavení některé položky podmenu, na úrovni podmenu
nebo nastavení některé položky hlavního menu),
dostanete se do úrovně hlavního menu;
– budou uloženy všechny změny již uložené uživatelem
(a potvrzené stiskem tlačítka MODE).
Prostředí nastavovacího menu se aktivuje na určitou
dobu. Po výstupu z menu vypršením tohoto intervalu se
uloží pouze ty změny, které uživatel před tím potvrdil
(krátkým stiskem tlačítka MODE). Navolení jedné položky hlavního menu obsahujícího
i podmenu:
– krátkým stiskem tlačítka lze zobrazit první položku
podmenu;
– tlačítky ▲nebo ▼(postupným stiskem) je možné
procházet jednotlivými položkami podmenu;
– krátkým stiskem tlačítka SET lze nastavení zvolit
položku podmenu a vstoupit do příslušného
nastavovacího menu;
– tlačítky ▲nebo ▼(postupným stiskem) je možné
zvolit nové nastavení této položky podmenu;
– krátkým stiskem tlačítka MODE lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou
položku podmenu.
Volba „Datum“ a „Nastavení času“:
– krátkým stiskem tlačítka MODE lze zvolit první údaj,
který chcete změnit (např. hodiny/minuty nebo
rok/měsíc/den);
– tlačítky ▲nebo ▼(postupným stiskem) je možné
zvolit nové nastavení;
– krátkým stiskem tlačítka MODE lze nastavení uložit
do paměti a současně přejít na následující položku
nastavovacího menu; pokud je to poslední položka,
vrátíte se v menu na položku, která byla zvolena před
tím.
