2012 FIAT DUCATO Návod k použití a údržbě (in Czech)

149
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Zbytečné manévry
Při stání na semaforech nebo před vypnutím motoru
nevytáčejte motor do otáček sešlapováním pedálu
akcelerace. Tzv. meziplyn je u moderních vozidel zcela
zbytečný, navíc se zvyšuje spotřeba paliva i emise
škodlivin.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní trasa umožní, zařaďte
vyšší stupeň. Zařazením nižšího stupně za účelem
„brilantní“ akcelerace se zvyšuje spotřeba paliva. Ke
zvýšení spotřeby pohonných hmot, emisí a opotřebení
motoru vede i nevhodné používání vyššího rychlostního
stupně.
Max. rychlost
Se zvyšující se rychlostí se podstatně zvyšuje i spotřeba
pohonných hmot. Jezděte pokud možno stejnoměrnou
rychlostí, zbytečně nebrzděte a neakcelerujte, aby se
nezvyšovala spotřeba paliva ani emise.
Akcelerace
Prudká akcelerace značně zvyšuje spotřebu a emise
škodlivin, proto akcelerujte postupně a nevytáčejte
motor na maximální krouticí moment. Elektrické spotřebiče
Elektrické spotřebiče používejte pouze po nezbytně
nutnou dobu. Vyhřívání zadního skla, přídavné
světlomety, stírače oken či větrák topení mají vysokou
spotřebu energie a při zvýšení požadavku na odběr
proudu se zvyšuje i spotřeba paliva (až o 25 % při jízdě
ve městě).
Klimatizace
Provoz klimatizace zvyšuje spotřebu (v průměru až
o 20 %). Pokud to venkovní teplota dovolí, používejte
systém ventilace.
Aerodynamické doplňky
Použití neschválených aerodynamických doplňků může
vést ke zhoršení aerodynamického chování vozidla a ke
zvýšení spotřeby pohonných hmot.
STYL JÍZDY
Startování
Nezahřívejte motor se stojícím vozidlem, a to ani
chodem naprázdno, ani vyššími otáčkami: motor by se
zahříval pomaleji a zvýšila by se spotřeba paliva. Je proto
vhodné okamžitě se pomalu rozjet a nevytáčet motor
do vysokých otáček: motor se zahřeje rychleji.

150
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení obytného nebo nákladního přípojného
vozidla musí být vozidlo vybaveno schváleným tažným
zařízením a odpovídajícím elektrickým rozvodem. Tažné
zařízení musejí instalovat kvalifikovaní pracovníci, kteří
vystaví řádnou dokumentaci opravňující k silničnímu
provozu.
Případná speciální zpětná a/nebo přídavná zrcátka je
třeba připevnit v souladu s Pravidly silničního provozu.
Nezapomínejte, že se při tažení přívěsu snižuje
v závislosti na celkové hmotnosti maximální stoupavost
vozidla, prodlužuje se brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého brzdění raději
zařaďte nižší rychlostní stupeň.
Hmotnost, kterou přípojné vozidlo působí na tažné
zařízení, úměrně snižuje nosnost vozidla. Aby bylo
zajištěno, že nebude překročena maximální přípustná
hmotnost přípojného vozidla (uvedená v technickém
průkazu), je nutno brát v úvahu hmotnost plně
naloženého přívěsu včetně příslušenství a osobních
zavazadel.
Nepřekračujte nejvyšší rychlost, která je pro jízdu
s taženým přívěsem povolená v příslušné zemi.
V každém případě nesmí být maximální rychlost vyšší
než 100 km/h.
Doporučujeme osadit oj přípojného vozidla vhodným
stabilizátorem. PROVOZNÍ PODMÍNKY
Startování motoru za studena
Opakované spouštění motoru za studena mu
neumožňuje se zahřát na optimální provozní teplotu.
Naopak se podstatně zvýší spotřeba pohonných hmot
(o 15 – 30 % při jízdě po městě) i emise.
Dopravní situace a stav vozovky
V hustém provozu, např. při jízdě v koloně vozidel
s častým řazením nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se zvyšuje spotřeba
paliva. Spotřebu paliva ovlivňuje negativně i jízda po
trasách s mnoha zatáčkami, např. po horských silnicích či
po komunikacích s nerovným povrchem.
Vynucená zastavení vozidla
Při dlouhodobějším stání (např. před železničními
přejezdy) se doporučuje vypnout motor.

151
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
INSTALACE TAŽNÉHO ZAŘÍZENÍ
Montáž tažného zařízení ke karosérii musejí provádět
odborní technici podle pokynů výrobce tohoto zařízení.
Tažné zařízení musí být v souladu se stávajícími předpisy
v platném znění s odvoláním na směrnici 94/20/EHS
v platném znění.
Pro každou verzi vozidla je nutno používat tažné zařízení
vhodné pro hmotnost přípojného vozidla, na které se
bude rovněž montovat.
Jako elektrický přípoj je nutno použít unifikovaný
konektor, který se obvykle umístí na držák téměř vždy
upevněný k vlastnímu tažnému zařízení; do vozidla je
nutno nainstalovat samostatnou skříňku pro ovládání
vnějších světel přípojného vozidla. Elektrické přípoje
musejí být provedeny konektory se 7 nebo 13 póly
napájenými 12 VDC (normy CUNA/UNI a ISO/DIN)
v souladu s případnými pokyny výrobce vozidla a/nebo
tažného zařízení.
Případnou elektrickou brzdu či jiné zařízení (elektrický
naviják, atd.) je nutno napájet přímo z baterie kabelem
o průřezu min. 2,5 mm
2.

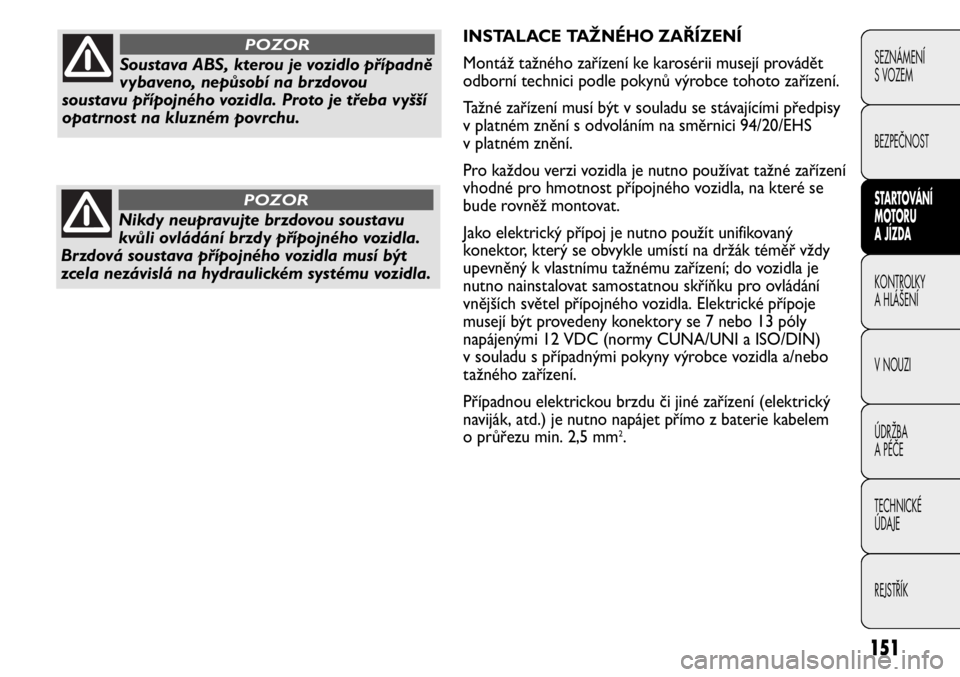

Soustava ABS, kterou je vozidlo případně
vybaveno, nepůsobí na brzdovou
soustavu přípojného vozidla. Proto je třeba vyšší
opatrnost na kluzném povrchu.
POZOR
Nikdy neupravujte brzdovou soustavu
kvůli ovládání brzdy přípojného vozidla.
Brzdová soustava přípojného vozidla musí být
zcela nezávislá na hydraulickém systému vozidla.
POZOR

152
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
UPOZORNĚNÍ Elektrická brzda či případný naviják se
smí používat pouze s nastartovaným motorem.
K elektrické soustavě vozidla se navíc ke stávajícím
elektrickým přípojům smí připojit pouze kabel pro
napájení případné elektrické brzdy a kabel pro vnitřní
osvětlovací těleso přípojného vozidla o výkonu max.
15 W. Pro přípoje použijte skříňku osazenou kabelem
od baterie o průřezu min. 2,5 mm
2.
UPOZORNĚNÍ Hák tažného zařízení vymezuje délku
vozidla. Na provedení s „dlouhým rozvorem“ se proto
smí nainstalovat výhradně tažné zařízení s
vytahovatelným hákem, aby se nepřekročila mezní
hodnota celkové délky vozidla stanovená na 6 metrů.
Při jízdě bez přípojného vozidla je pak nutno vyjmout
hák z uložení, které také nesmí přečnívat přes originální
délku vozidla.UPOZORNĚNÍ Pokud chcete jezdit s tažným zařízením
bez přípojného vozidla, nechejte si u autorizovaného
servisu Fiat systém aktualizovat, protože by parkovací
senzory mohly detekovat tažné zařízení jako překážku.

153
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Montážní schéma – skříňová
dodávka – obr. 156
Tažný hák je nutno upevnit ve
vyznačených místech Øšesti šrouby
M10x1,25 a čtyřmi šrouby M12.
Desky v rámu musejí mít minimální
tloušťku 5 mm.
MAX. ZATÍŽENÍ NA KOULI:
100/120 kg podle nosnosti (viz
tabulku „Hmotnosti“ v kapitole
„Technické údaje“).
Po ukončení montáže je
nutno otvory šroubů
zatmelit , aby jimi případně
nevnikaly výfukové plyny.
POZOR
obr. 156F0N0189m
Stávající otvor
Stávající matice
Stávající maticeStávající otvor
Stávající otvor
zatížení
Koule podle norem M12
M12
M10 (3x)
M10 (3x)
M12
Při montáži tažného zařízení je
nutno nárazník naříznout podle
pokynů dodaných s montážní sadou.

154
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Montážní schéma – verze
Autocarro a Cabinato – obr. 157
Speciální tažné zařízení určené pro
verze Autocarro a Cabinato je
zobrazeno na obr. 157.
Tažné zařízení Øje nutno upevnit ve
vyznačených bodech šesti šrouby
M10x1,25 a čtyřmi šrouby M12.
MAX. ZATÍŽENÍ NA KOULI:
100/120 kg podle nosnosti (viz
tabulku „Hmotnosti“ v kapitole
„Technické údaje“).
Po ukončení montáže je
nutno otvory šroubů
zatmelit , aby jimi případně
nevnikaly výfukové plyny.
POZOR
obr. 157F0N0250m
Stávající otvor
Stávající otvor
Stávající otvor
Koule podle norem
zatížení

155
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍKSNĚHOVÉ ŘETĚZY
Použití sněhových řetězů je upraveno zákony
příslušného státu. Sněhové řetězy je nutno nasadit
pouze na pneumatiky předních (hnacích) kol.
Doporučujeme použít sněhové řetězy z nabídky
příslušenství Lineaccessori Fiat. Po ujetí několika desítek
metrů s nasazenými sněhovými řetězy zkontrolujte, zda
jsou řádně napnuty.
UPOZORNĚNÍ Při nasazených sněhových řetězech
pracujte s pedálem plynu velmi citlivě a prokluzování
hnacích kol omezte na minimum, protože jinak by mohlo
dojít k přetržení řetězů, poškození karosérie
a mechanických komponentů.
UPOZORNĚNÍ Používejte sněhové řetězy menšího
zástavbového rozměru.
ZIMNÍ PNEUMATIKY
Technici servisní sítě Fiat rádi poradí s volbou
nejvhodnějšího typu zimních pneumatik podle účelu
použití. Sjetím vzorku na hloubku menší než 4 mm se
podstatně omezí výkony zimních pneumatik. V takovém
případě je vhodné je vyměnit. Vzhledem ke speciálním
vlastnostem zimních pneumatik při jízdě v normálních
podmínkách nebo na delší vzdálenosti po dálnici podávají
tyto pneumatiky nižší výkony než standardní pneumatiky.
Proto je třeba používat zimní pneumatiky pouze
v podmínkách, pro něž byly schváleny.
UPOZORNĚNÍ Při používání zimních pneumatik
s indexem maximální rychlosti nižším, než je rychlost, jíž
může jet vozidlo (zvýšená o 5 %), je nutno v kabině
v zorném poli řidiče upevnit štítek s údajem o nejvyšší
rychlosti, kterou může vozidlo jet se zimními
pneumatikami, (jak předepisuje příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy a brzdění je nezbytné, aby
byla všechna kola vozidla osazená stejnými pneumatikami
(stejné značky a profilu). Nezapomínejte, že není vhodné
zaměňovat směr otáčení pneumatik.
Se zimními pneumatikami s rychlostním
indexem „Q“ nesmíte jet rychleji než
160 km/h; s rychlostním indexem „T“ nesmíte jet
rychleji než 190 km/h; s rychlostním indexem
„H“ nesmíte jet rychleji než 210 km/h; vždy však
musíte dodržovat dopravní předpisy.
POZOR
S nasazenými sněhovými řetězy jezděte
pomalu, nanejvýš rychlostí 50 km/h.
Vyhýbejte se výmolům, výstupkům
a obrubníkům. Nejezděte s nasazenými
řetězy dlouhé úseky po nezasněžené
vozovce, abyste nepoškodili vozidlo a povrch
vozovky.
POZOR

156
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
❒přikryjte vozidlo plachtou z tkaniny nebo děrovaného
plastu. Nepoužívejte plachtu z plastu bez otvorů,
protože neumožňuje odpařování vlhkosti z povrchu
vozidla;
❒nahustěte pneumatiky na tlak o 0,5 bar vyšší, než je
normálně předepsaná hodnota, kontroluje pravidelně
tlak v pneumatikách;
❒pokud neodpojíte baterii od elektrického rozvodu,
kontrolujte její nabití jednou za 30 dnů. Pokud bude
mít optický ukazatel tmavou barvu bez zelené zóny
uprostřed, dobijte baterii;
❒nevypouštějte chladicí soustavu motoru.
UPOZORNĚNÍ Pokud je vozidlo opatřeno alarmovým
systémem, vypněte alarm dálkovým ovládáním.
ODSTAVENÍ VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na delší dobu,
doporučujeme učinit následující opatření:
❒odstavte vozidlo v krytém, suchém a pokud možno
větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená parkovací brzda;
❒odpojte kabel od minusového pólu baterie
a zkontrolujte nabití baterie; Při odstavení vozidla na
dlouhou dobu je nutno tuto kontrolu provést jednou
za tři měsíce. Baterii dobijte, jestliže má optický
indikátor tmavé zbarvení bez zeleného středu (viz
„Dobíjení baterie“ v kapitole „V nouzi“); pokud je
vůz vybaven odpojovačem baterie, postup při
odpojení baterie je uveden v oddíle „Ovládače“
v kapitole „Seznámení s vozidlem“;
❒nalakované díly očistěte a ošetřete konzervačními
přípravky;
❒lesklé kovové díly vozidla očistěte a ošetřete
speciálními přípravky, které jsou běžně k dostání;
❒gumičky stíračů předního skla a předních světlometů
posypte mastkem a odklopte je od skel;
❒pootevřete okna;
