2012 CITROEN C5 display

IX
150
GUIDA





VOLANTE CON COMANDI CENTRALI FISSI



1




Rotazione

- Scorrimento delle pagine d'informazione del display del quadro
strumenti.

- Spostamento nei menu del display del quadro strumenti.

- Aumento/diminuzione dei valori.

Pressione breve

-
Apertura del menu del display del quadro strumenti (solo a veicolo fermo).

- Selezione e conferma delle informazioni.

Pressione prolungata Azzeramento del computer di bordo (se la pagina del computer di
bordo è visualizzata).


2



Pressione breve

- Annullamento dell'operazione in corso.

- Ritorno alla visualizzazione precedente del display del quadro strumenti.


Pressione prolungata Ritorno alla visualizzazione iniziale del display del quadro strumenti.



3



Pressione breve Aumento della velocità a passi di 1 km/h/memorizzazione velocità.

Pressione continua Aumento della velocità a passi di 5 km/h.



4



Pressione breve Diminuzione della velocità a passi di 1 km/h/memorizzazione velocità.

Pressione continua Diminuzione della velocità a passi di 5 km/h.



5



Pressione breve Sospensione o ripresa della regolazione/limitazione di velocità
(secondo il modello selezionato).


6



Pressione breve Selezione della modalità regolatore o limitatore di velocità (il ciclo su
questo tasto partirà sempre con la selezione del limitatore di velocità).


7



Pressione breve Disattivazione regolatore/limitatore di velocità.



8



Pressione breve

- Accettare una chiamata in arrivo.

- Riagganciare durante la chiamata.

- Apertura del menu di scelta rapida telefono.

- Conferma nella lista e nel menu telefono.

Pressione prolungata Rifi utare una chiamata in arrivo.



9



Pressione breve/Pressione prolungata
Avvisatore acustico.



10



Pressione breve Attivazione/disattivazione della modalità Black Panel (guida notturna).



11



Pressione breve Attivazione del comando vocale.

Pressione prolungata Richiamo dell'impostazione di navigazione.

IX
151
GUIDA


12




Rotazione

- Modalità radio: scorrimento delle stazioni memorizzate.

- Modalità CD/CD MP3/caricatore CD/jukebox: Scorrimento dei
CD o delle cartelle.

- Nei menu del display multifunzione: spostamento e aumento/
diminuzione.

Pressione breve

- Nei menu del display multifunzione: conferma.

- Apertura dei menu rapidi (in funzione della pagina del display
multifunzione).

Pressione prolungata Apertura del menu generale del display multifunzione.



13



Pressione breve Annullamento dell'operazione in corso e ritorno alla visualizzazione
precedente del display multifunzione.
In caso di chiamata telefonica in entrata: Rifi utare la chiamata.

Pressione prolungata Ritorno alla visualizzazione iniziale del display multifunzione.



14



Pressione breve Accesso al menu generale del display multifunzione.



15



Pressione breve/Pressione continua
Aumento del volume sonoro.



16



Pressione breve/Pressione continua
Diminuzione del volume sonoro.



17



Pressione breve

- Prima pressione: interruzione del suono.

- Seconda pressione: ripristino del suono.



18



Pressione breve


- Modalità radio: Ricerca automatica crescente di frequenze.

- Modalità CD/CD MP3/caricatore CD/jukebox: Ricerca del brano successivo.


Pressione continua

- Modalità CD/CD MP3/caricatore CD/jukebox: Ascolto accelerato
in avanzamento veloce.



19



Pressione breve

- Modalità radio: Ricerca automatica decrescente di frequenze.

- Modalità CD/CD MP3/caricatore CD/jukebox: Ricerca della
pagina precedente.

Pressione continua

Modalità CD/CD MP3/caricatore CD/jukebox: ascolto accelerato in ritorno veloce.



20



Pressione breve

-
Modalità radio: visualizzazione della lista delle stazioni radio disponibili.

- Modalità CD/CD MP3 e caricatore CD: visualizzazione della lista
dei brani CD e delle cartelle.

- Modalità jukebox: visualizzazione della lista degli album.

Pressione prolungata Aggiornamento della lista delle stazioni radio.



21



Pressione breve/Pressione prolungata
Avvisatore acustico.



22



Pressione breve
MODALITÀ: selezione del tipo d'informazione presentata sul display multifunzione.

IX
156
GUIDA





ALLARME SUPERAMENTO
INVOLONTARIO DELLA
LINEA DI CARREGGIATA
Sistema che rileva il superamento
involontario della segnaletica longi-
tudinale orizzontale (linea continua
o tratteggiata).
In caso di deviazione del veicolo, i
sensori installati sotto al paraurti an-
teriore attivano un allarme (velocità
superiore a 80 km/h).
Il ricorso a questo sistema si rivela
particolarmente vantaggioso su au-
tostrade e tangenziali.

Attivazione



)
Premendo il pulsante si accende
la spia.



Disattivazione



)
Premendo nuovamente il pul-
sante la spia si spegne.
Lo stato del sistema resta memoriz-
zato all'interruzione del contatto.


Segnalazione

La vibrazione del sedile del guidatore
indica:


- sul lato destro, che la segnaleti-
ca orizzontale è stata superata a
destra,

- sul lato sinistro, che la segnaleti-
ca orizzontale è stata superata a
sinistra.
Nessun allarme viene trasmesso
fi nché l'indicatore di direzione è atti-
vo e per circa 20 secondi dopo il suo
spegnimento.
Può essere emesso un allarme in
caso di superamento della segnale-
tica direzionale (freccia) o di segna-
letica non normalizzata.


Anomalia di funzionamento

In caso di malfunzionamento, la spia
servizio si accende, accompagnata
da un segnale sonoro e da un mes-
saggio sul display.
Consultare la rete CITROËN o un
riparatore qualifi cato. Il sistema di allarme superamento
involontario della linea di carreg-
giata non può in nessun caso sosti-
tuire lo stato di vigilanza e il senso
di responsabilità del guidatore.
La rilevazione può essere disturbata:


- se i sensori sono coperti (da
fango, neve, ...),

- se la segnaletica al suolo è
scolorita/consumata,

- in mancanza di contrasto tra la
segnaletica al suolo e il manto
stradale.

IX
157
GUIDA





MISURA DELLO SPAZIO
DISPONIBILE
Il sistema misura lo spazio disponi-
bile per il parcheggio tra due veicoli
o tra due ostacoli. Misura l'ampiezza
del parcheggio e fornisce informa-
zioni:


- sulla possibilità di parcheggiare
in uno spazio libero, in funzio-
ne delle dimensioni del veicolo
e delle distanze necessarie per
effettuare le manovre.

- sul livello di diffi coltà della mano-
vra da effettuare.
Il sistema non rileva gli spazi la cui
misura è nettamente inferiore o su-
periore alle dimensioni del veicolo.
Visualizzazioni sul quadro
strumenti
La spia del sistema di misura dello
spazio disponibile può assumere tre
stati diversi:


- spenta:
la funzione non è sele-
zionata.

- accesa fi ssa
: la funzione è se-
lezionata ma le condizioni di mi-
surazione non sono ancora tutte
presenti (indicatore di direzione
non attivato, velocità troppo ele-
vata) oppure la misurazione è
terminata.

- lampeggiante:
la misurazione è
in corso oppure appare il mes-
saggio.


È possibile selezionare la funzione
"misura dello spazio disponibile" pre-
mendo il comando A
. L’accensione
fi ssa della spia indica che la funzione
è selezionata.
Durante la misurazione, sul display
del quadro strumenti viene visualiz-
zato il messaggio "Misurazione in
corso - Vmax 20 km/h".

IX
158
GUIDA

Funzionamento

È stato identifi cato uno spazio di-
sponibile:


)
Premere il comando A
per sele-
zionare la funzione.

)
Attivare l’indicatore di direzione
dal lato dello spazio da misurare.

)
Durante la misurazione, avan-
zare lungo lo spazio, ad una
velocità inferiore ai 20 km/h,
per prepararsi ad effettuare la
manovra.
Il sistema allora misura le dimensioni
dello spazio.

)
Il sistema indica il livello di diffi -
coltà della manovra con un mes-
saggio sul display del quadro
strumenti, accompagnato da un
segnale acustico.

)
In funzione del messaggio for-
nito dal sistema, sarà possibile
effettuare la manovra. La funzione mostra i seguenti mes-
saggi:

Parcheggio SI'


Parcheggio diffi coltoso


Parcheggio NO
La funzione si deseleziona automa-
ticamente:


- all’inserimento della retromarcia,

- all’interruzione del contatto,

- se non è stata richiesta nessuna
misurazione,

- entro i cinque minuti successivi
alla selezione della funzione,

- se la velocità del veicolo supera la
soglia di 70 km/h per un minuto.
Se la distanza laterale, tra il veicolo
e lo spazio di parcheggio è rilevante,
il sistema rischia di non misurare lo
spazio.
Dopo una misurazione, la funzione
resta disponibile, e può quindi misu-
rare altri spazi successivi.
In caso di maltempo e in inverno,
verifi care che i sensori non siano
coperti da sporco, brina o neve.
In fase di misurazione con marcia
in avanti, la funzione "Misura dello
spazio disponibile" disattiva l'assi-
stenza anteriore al parcheggio.
In caso di malfunzionamento, far
verifi care il sistema da parte della
rete CITROËN o da un riparatore
qualifi cato.

IX
159
GUIDA
Il sistema di assistenza al parcheggio
non sostituisce in alcun caso la vigi-
lanza e il senso di responsabilità del
guidatore.





ASSISTENZA AL
PARCHEGGIO ANTERIORE
E/O POSTERIORE
Sistema costituito da sensori di
prossimità, situati nel paraurti ante-
riore e/o posteriore.
Rileva tutti gli ostacoli (persone, vei-
coli, alberi, barriere, ecc.) situati die-
tro al veicolo, ma non può rilevare gli
ostacoli situati sotto al paraurti.
La presenza di paletti o di oggetti si-
mili può essere rilevata all'inizio del-
la manovra, ma non può più esserlo
quando il veicolo vi si avvicina. L'assistenza al parcheggio si attiva
:


- inserendo la retromarcia,

- con una velocità inferiore ai
10 Km/h in marcia avanti.
L'attivazione è accompagnata da un
segnale acustico e/o dalla visualiz-
zazione del veicolo sul display multi-funzione.
L'informazione di prossimità viene
fornita da:


-
un segnale acustico, la cui frequen-
za aumenta progressivamente con
l'avvicinarsi del veicolo all'ostacolo,


- un grafi co sul display multifun-
zione, con dei quadratini sempre
più vicini al veicolo.
L'ostacolo è localizzato in funzione
dell'emissione del segnale sonoro
negli altoparlanti; anteriormente o
posteriormente, a destra o a sinistra.
Quando la distanza "veicolo/osta-
colo" è inferiore a trenta centimetri
circa, il segnale acustico diventa
continuo e/o il simbolo "Pericolo" ap-
pare sul display multifunzione.
Per interrompere
l'assistenza al
parcheggio:


- disinserire la retromarcia,

- raggiungere una velocità di marcia
superiore a 10 km/h,

- il veicolo deve essere fermo da
almeno tre secondi.
Disattivazione


)
Premere il pulsante A
, la spia si
accende, il sistema viene disatti-
vato completamente.

Il sistema si disattiva automaticamen-te in caso di traino di un rimorchio
o di montaggio di un portabicicletta
(veicolo dotato di un gancio di traino
o di un portabicicletta raccomandato
da CITROËNI).

IX
160
GUIDA

Riattivazione

In caso di brutto tempo o in inver-
no, accertarsi che i sensori non
siano ricoperti da fango, brina o
neve. All'inserimento della retromar-
cia, un segnale acustico (bip lungo)
indica che i sensori possono essere
sporchi.
Quando la velocità del veicolo è in-
feriore a 10 km/h circa, alcuni rumori
provocati da moto, camion, martelli
pneumatici possono attivare i segnali
acustici dell'assistenza al parcheggio.


)
Premere di nuovo il pulsante A
,
la spia si spegne, il sistema viene
riattivato.









SOSPENSIONE CON
GESTIONE ELETTRONICA
IDRATTIVA III +
La sospensione si adatta automati-
camente ed istantaneamente ai dif-
ferenti stili di guida e al tipo di strada,
conciliando al meglio il confort degli
occupanti e la tenuta di strada del
veicolo.
Permette di passare alternativa-
mente da una sospensione molleg-
giata a una sospensione rigida, per
il massimo confort e la maggior si-
curezza possibile. Assicura la corre-
zione automatica della distanza dal
suolo in funzione del carico e delle
condizioni di guida.
Inoltre, la sospensione Idrattiva III +
offre la possibilità di scegliere tra
due modalità di sospensione.
Il cambiamento della modalità di so-
spensione può avvenire in marcia o a
veicolo fermo, premendo il comando A
.


Visualizzazione sul quadro
strumenti
La modalità di sospensione selezio-
nata appare sul display del quadro
strumenti.

Modalità normale
Questa modalità privilegia
un ammortizzamento fl essi-
bile che assicura il massimo
confort.
Se la velocità autorizzata
per una posizione viene superata, il
veicolo torna automaticamente alla
posizione normale da strada.

Modalità SPORT
Questa modalità privilegia
una guida dal carattere di-
namico.
La spia del comando A
si
accende, ed un messaggio
appare sul display del quadro stru-
menti.
La modalità SPORT
rimane memo-
rizzata allo spegnimento del motore.

IX
161
GUIDA

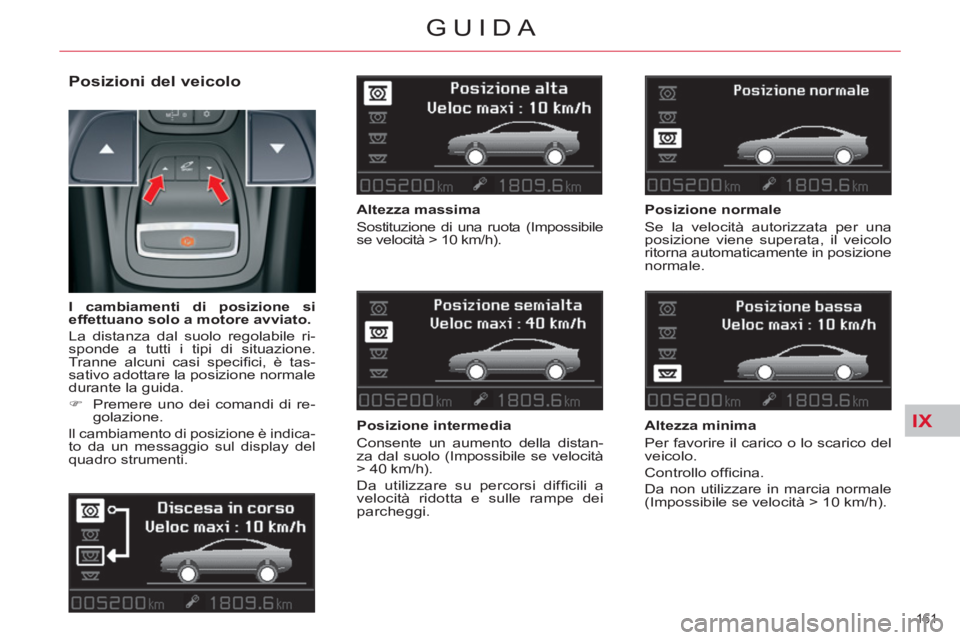

Posizioni del veicolo


Altezza massima
Sostituzione di una ruota (Impossibile
se velocità > 10 km/h).

Posizione intermedia
Consente un aumento della distan-
za dal suolo (Impossibile se velocità
> 40 km/h).
Da utilizzare su percorsi diffi cili a
velocità ridotta e sulle rampe dei
parcheggi.
I cambiamenti di posizione si
effettuano solo a motore avviato.

La distanza dal suolo regolabile ri-
sponde a tutti i tipi di situazione.
Tranne alcuni casi specifi ci, è tas-
sativo adottare la posizione normale
durante la guida.


)
Premere uno dei comandi di re-
golazione.

ll cambiamento di posizione è indica-
to da un messaggio sul display del
quadro strumenti.

Posizione normale
Se la velocità autorizzata per una
posizione viene superata, il veicolo
ritorna automaticamente in posizione
normale.


Altezza minima
Per favorire il carico o lo scarico del
veicolo.
Controllo offi cina.
Da non utilizzare in marcia normale
(Impossibile se velocità > 10 km/h).
