2012 CITROEN C5 display

260
E
08
4
52ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
6
1
3
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK2
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK



Premere il tasto TEL dei comandi al volante per
accettare la chiamata o riagganciare la chiamata
in corso. Selezionare la voce "Sì" per
accettare o "No" per rifutare
e confermare premendo OK.

RICEVERE UNA CHIAMATA
EFFETTUARE UNA CHIAMATA

Una chiamata in entrata è annunciata da una suoneria e da una
fi nestra sul display.

Per riagganciare, premere il tasto
RIAGGANCIA o premere OK
e selezionare "Riaggancia" quindi
confermare premendo OK.

Riaggancia

Premere il tasto CHIAMA.
La scelta di un numero può anche essere effettuata dalla rubrica
telefonica. È possibile selezionare "Seleziona dalla rubrica".
Il NaviDrive 3D permette di salvare fi no a 4.096 schede. Selezionare "Componi numero", poi
comporre il numero telefonico sulla
tastiera virtuale.
Selezionare la funzione Menu
"Telefono" e premere OK per
confermare.

Componi numero

Menu "Telefono"


L'elenco delle ultime 20 chiamate appare nel Menu "Telefono".
È possibile selezionare un numero e premere OK per effettuare
la chiamata.

Sì No

Il tasto CHIAMA accetta la chiamata in entrata, mentre il tasto
RIAGGANCIA la rifi uta.

TELEFONARE

262
10
MEDIA
TRAFFIC
STRUTTURA VIDEATE













FUNZIONE PRINCIPALE


SCELTA A

SCELTA B...

Scelta A1



Scelta A2


1
2
3
2
3


Menu "Traffico"


Tutti i Messaggi sul percorso



Filtra messaggi
1
2
3

Disattivato 4


Messaggi d'allarme sul percorso
3


Solo messaggi d'allarme
3


Tutti i messaggi
3


Filtro per distanza
3

Entro 3 km 4

Entro 5 km 4

Entro 10 km 4

Entro 50 km 4


Alla consultazione del messaggio

Annuncio vocale dei messaggi
2
3


Al ricevimento del messaggio

3


Info stazione TMC
2


Menu "Media"


CD audio
/ CD MP3/

DVD audio/

DVD video



Seleziona modalità
1
2
3


Jukebox
3


Scheda SD
3


USB
3


Entrata ausiliaria (audio/video)

3


Copia

Gestione Jukebox
2
3

Cartelle & fi le 4


Crea cartella
3


Elimina/rinomina
3


Modifi ca playlist
3


Modalità di lettura
3

Playlists 4


Stato memoria

3


Fare

riferimento

al

menu "

Impostazioni
audio "
dettagliato nella pagina seguente.


Impostazioni audio
2
3


Rapporto formato

Impostazioni video
2
3


Lingue
3


Display
3

Luminosità 4

Contrasto 4

Colore 4

266

Display 2


Luminosità
3


Colori
3

Steel 4

blue light (solo diurno) 4

Orange Ray 4

Blue Flame 4


Colore mappa
3

Modalità diurna per mappa 4

Modalità notturna per mappa 4

Aut. giorno/notte 4


Unità 2


Temperatura
3

Celsius 4

Fahrenheit 4


Distanza
3

km 4

miglia 4


Parametri sistema 2


Ripristina confi gurazione fabbrica
3


Versione del software
3


Testi scorrevoli


3

271

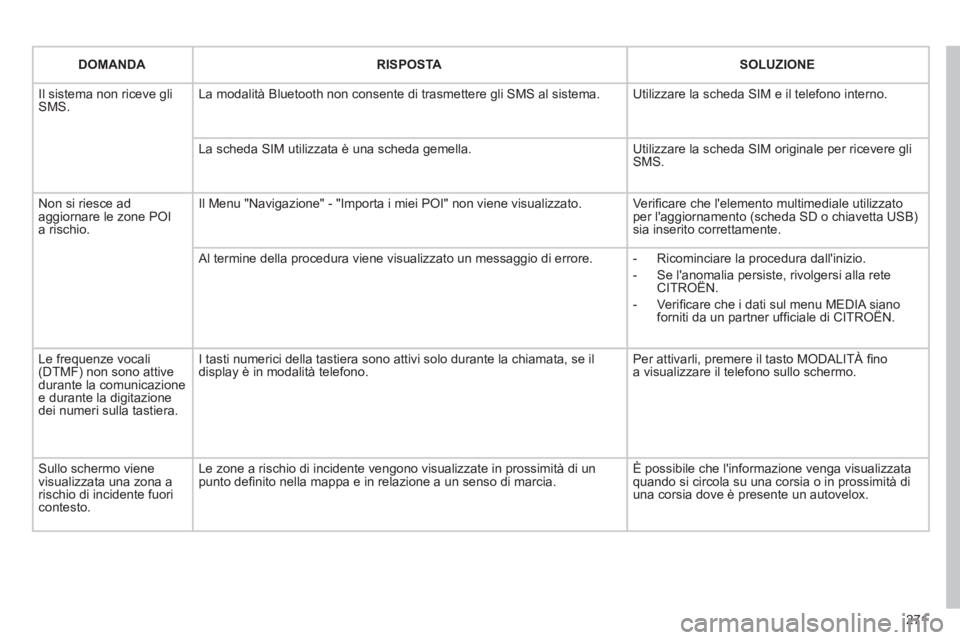

DOMANDA



RISPOSTA



SOLUZIONE


Il sistema non riceve gli
SMS. La modalità Bluetooth non consente di trasmettere gli SMS al sistema. Utilizzare la scheda SIM e il telefono interno.
La scheda SIM utilizzata è una scheda gemella. Utilizzare la scheda SIM originale per ricevere gli
SMS.
Non si riesce ad
aggiornare le zone POI
a rischio. Il Menu "Navigazione" - "Importa i miei POI" non viene visualizzato. Verifi care che l'elemento multimediale utilizzato
per l'aggiornamento (scheda SD o chiavetta USB)
sia inserito correttamente.
Al termine della procedura viene visualizzato un messaggio di errore.

- Ricominciare la procedura dall'inizio.

- Se l'anomalia persiste, rivolgersi alla rete
CITROËN.

- Verifi care che i dati sul menu MEDIA siano
forniti da un partner uffi ciale di CITROËN.
Le frequenze vocali
(DTMF) non sono attive
durante la comunicazione
e durante la digitazione
dei numeri sulla tastiera. I tasti numerici della tastiera sono attivi solo durante la chiamata, se il
display è in modalità telefono. Per attivarli, premere il tasto MODALITÀ fi no
a visualizzare il telefono sullo schermo.
Sullo schermo viene
visualizzata una zona a
rischio di incidente fuori
contesto. Le zone a rischio di incidente vengono visualizzate in prossimità di un
punto defi nito nella mappa e in relazione a un senso di marcia. È possibile che l'informazione venga visualizzata
quando si circola su una corsia o in prossimità di
una corsia dove è presente un autovelox.

274
01
1
5
10 234 6
1311
9
14 157812 16

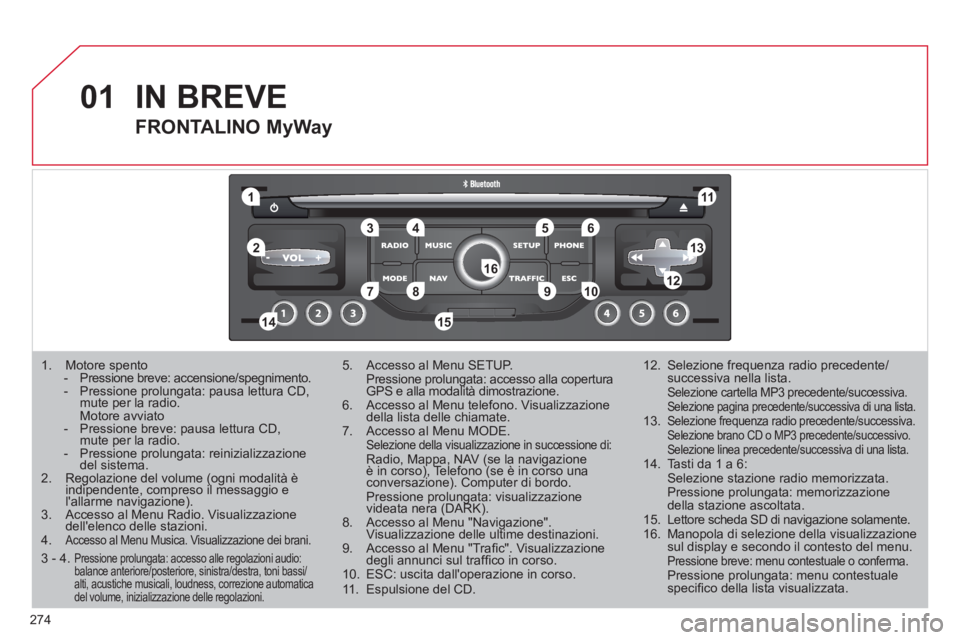

1. Motore spento
- Pressione breve: accensione/spegnimento.
- Pressione prolungata: pausa lettura CD,
mute per la radio.
Motore avviato
- Pressione breve: pausa lettura CD,
mute per la radio.
- Pressione prolungata: reinizializzazione
del sistema.

2. Regolazione del volume (ogni modalità è
indipendente, compreso il messaggio e
l'allarme navigazione).

3. Accesso al Menu Radio. Visualizzazione
dell'elenco delle stazioni.

4.
Accesso al Menu Musica. Visualizzazione dei brani.


5. Accesso al Menu SETUP.
Pressione prolungata: accesso alla copertura
GPS e alla modalità dimostrazione.

6. Accesso al Menu telefono. Visualizzazione
della lista delle chiamate.

7. Accesso al Menu MODE.

Selezione della visualizzazione in successione di: Radio, Mappa, NAV (se la navigazione
è in corso), Telefono (se è in corso una
conversazione). Computer di bordo.
Pressione prolungata: visualizzazione
videata nera (DARK).

8. Accesso al Menu "Navigazione".
Visualizzazione delle ultime destinazioni.

9. Accesso al Menu "Trafi c". Visualizzazione
degli annunci sul traffi co in corso.

10. ESC: uscita dall'operazione in corso.

11. Espulsione del CD.
12. Selezione frequenza radio precedente/
successiva nella lista.

Selezione cartella MP3 precedente/successiva. Selezione pagina precedente/successiva di una lista.

13. Selezione frequenza radio precedente/successiva. Selezione brano CD o MP3 precedente/successivo. Selezione linea precedente/successiva di una lista.

14. Tasti da 1 a 6:
Selezione stazione radio memorizzata.
Pressione prolungata: memorizzazione
della stazione ascoltata.

15. Lettore scheda SD di navigazione solamente.

16. Manopola di selezione della visualizzazione
sul display e secondo il contesto del menu.

Pressione breve: menu contestuale o conferma. Pressione prolungata: menu contestuale
specifi co della lista visualizzata.

IN BREVE


FRONTALINO MyWay

3 - 4. Pressione prolungata: accesso alle regolazioni audio:
balance anteriore/posteriore, sinistra/destra, toni bassi/
alti, acustiche musicali, loudness, correzione automatica
del volume, inizializzazione delle regolazioni.

275
02
LISTMENU
1
2
4
3
5
6
7
8
9
10
11
COMANDI SOTTO AL VOLANTE




1. Mediante pressioni ripetute:
modalità "Black Panel" -
schermata nera (guida notturna).

2. Pressione breve per telefonare.
Sganciare/Riagganciare.
Accedere al menu telefono.
Visualizzare la lista delle chiamate.
Pressione prolungata: rifi utare una
chiamata in entrata.
3. Rotazione: si accede ai menu brevi secondo la visualizzazione
sul display.
Pressione breve: conferma la scelta visualizzata sul display.
Pressione prolungata: ritorno al menu generale.

4. Pressione breve: si esce dall'operazione in corso.
Rifi utare una chiamata in entrata.
Pressione prolungata: ritorno alla visualizzazione iniziale.

5. Menu: si accede al menu generale.

6. VOL +: aumenta il volume sonoro.

7. VOL -: diminuisce il volume sonoro.

8. Mediante pressioni ripetute: si interrompe il suono/si ripristina il
suono.

9. Pressione breve: Radio: frequenza superiore.
Lettori musicali: brano seguente.
Pressione prolungata: accelera l'ascolto.

10. Pressione breve: Radio: frequenza precedente.
Lettori musicali: brano precedente.
Pressione prolungata: accelera l'ascolto.

11. Pressione breve: visualizzazione dell'elenco delle frequenze
radio disponibili o dei brani, album, rubriche.
Pressione prolungata: aggiorna l'elenco delle stazioni captate.
Pressione: riascolto
dell'istruzione della
navigazione in corso.

Pressioni ripetute: selezione
del tipo d'informazione
presentata sul display.

276
03 FUNZIONAMENTO GENERALE


Per una visione globale del dettaglio dei menu da selezionare,
vedere capitolo "Struttura delle videate".










Premendo più volte il tasto MODE, si accede ai seguenti menu:

Per la pulizia del display si raccomanda di utilizzare un panno
morbido non abrasivo (ad esempio quello utilizzato per pulire gli
occhiali) senza aggiungere prodotti detergenti.

RADIO/LETTORI MUSICALI
MULTIMEDIALI




TELEFONO


(Se la conversazione è in corso)

MAPPA

A PIENO SCHERMO




NAVIGAZIONE


(Se è in corso la navigazione)


SETUP

:


Lingue * , data e ora * , visualizzazione,
parametri veicolo * , unità e parametri sistema,
"Modalità demo".

TRAFFIC

:


informazioni TMC e messaggi.

* Disponibile secondo il modello.

COMPUTER

DI

BORDO

277
03 FUNZIONAMENTO GENERALE

La pressione della manopola OK
permette di accedere ai menu rapidi, a
seconda della visualizzazione sul display.






VISUALIZZAZIONE IN FUNZIONE DEL CONTESTO


LETTORI MUSICALI MULTIMEDIALI:

NAVIGAZIONE (SE GUIDA IN CORSO):

TELEFONO:
Interrompi guida


Ripeti il messaggio


Deviare percorso


Info percorso

Mostra destin.
Info percorso
Criteri di guida
Criteri esclusione
Numero di satelliti Spostare mappa

Messaggio vocale


Opzioni guida



Riagganciare


Messa in attesa


Chiamare


Toni DTMF


Modalità quadro strumenti


Microfono OFF


Informazioni sul traffi co (TA)


Opzioni di lettura

Normale
Casuale
Ripetizione cartella

Scegliere modalità



Introduzione brano
1
2
3
3
2
1
1
1
3
1
1
1
1
1
1
1
1
1
1
2
2
2
2
1
2
