IV
69

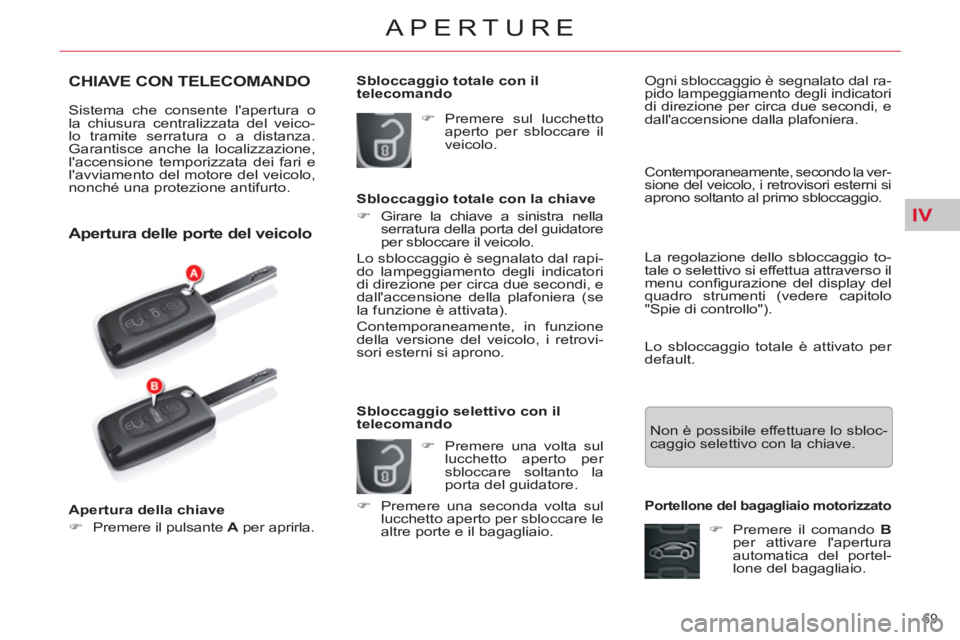

APERTURE
CHIAVE CON TELECOMANDO
Sistema che consente l'apertura o
la chiusura centralizzata del veico-
lo tramite serratura o a distanza.
Garantisce anche la localizzazione,
l'accensione temporizzata dei fari e
l'avviamento del motore del veicolo,
nonché una protezione antifurto.
Apertura delle porte del veicolo
Sbloccaggio totale con il
telecomando
Apertura della chiave
)
Premere il pulsante A
per aprirla.
)
Premere sul lucchetto
aperto per sbloccare il
veicolo.
Sbloccaggio totale con la chiave
)
Girare la chiave a sinistra nella
serratura della porta del guidatore
per sbloccare il veicolo.
Lo sbloccaggio è segnalato dal rapi-
do lampeggiamento degli indicatori
di direzione per circa due secondi, e
dall'accensione della plafoniera (se
la funzione è attivata).
Contemporaneamente, in funzione
della versione del veicolo, i retrovi-
sori esterni si aprono.
Sbloccaggio selettivo con il
telecomando
)
Premere una volta sul
lucchetto aperto per
sbloccare soltanto la
porta del guidatore.
)
Premere una seconda volta sul
lucchetto aperto per sbloccare le
altre porte e il bagagliaio.
Contemporaneamente, secondo la ver-
sione del veicolo, i retrovisori esterni si
aprono soltanto al primo sbloccaggio.
La regolazione dello sbloccaggio to-
tale o selettivo si effettua attraverso il
menu confi gurazione del display del
quadro strumenti (vedere capitolo
"Spie di controllo").
Lo sbloccaggio totale è attivato per
default.
Non è possibile effettuare lo sbloc-
caggio selettivo con la chiave.
Ogni sbloccaggio è segnalato dal ra-
pido lampeggiamento degli indicatori
di direzione per circa due secondi, e
dall'accensione dalla plafoniera.
Portellone del bagagliaio motorizzato
)
Premere il comando B
per attivare l'apertura
automatica del portel-
lone del bagagliaio.
Page 73 of 340
IV
71
APERTURE
)
Premere il pulsante A
e piegarla.
Localizzazione del veicolo
)
Premere sul lucchetto chiuso
per localizzare il veicolo chiuso e
parcheggiato.
La localizzazione è segnalata dall'ac-
censione dell'illuminazione interna e
dal lampeggiamento degli indicatori
di direzione per alcuni secondi.
Il veicolo resta bloccato.
Accensione temporizzata dei fari
Protezione antifurto
Antiavviamento elettronico
La chiave contiene un chip elettro-
nico dotato di uno specifi co codice.
All'inserimento del contatto, questo
codice deve essere riconosciuto per
poter avviare il motore del veicolo.
Questo antiavviamento elettronico
blocca il sistema di controllo del motore
qualche istante dopo il disinserimento
del contatto ed impedisce l'avviamento
del motore per effrazione.
In caso di malfunzio-
namento, si è avver-
titi dall'accensione di
questa spia, da un se-
gnale acustico e da un messaggio
sul display.
In questo caso, il motore del veicolo
non si avvia; rivolgersi al più presto
alla rete CITROËN.
Chiusura della chiave
Una pressione del coman-
do B
attiva l’accensio-
ne temporizzata dei fari
(accensione delle luci di
posizione, dei fari anabba-
glianti e dell'illuminazione
della targa).
Una seconda pressione, entro la
fi ne della temporizzazione, annulla
l’accensione temporizzata.
La durata della temporizzazione
può essere regolata dal menu
"Illuminazione" del "Menu Generale"
del display del quadro strumenti.
Page 80 of 340
IV
78
APERTURE
Reinizializzazione
In caso di assenza di movimento
automatico di un vetro in risalita, è
necessario reinizializzarne il funzio-
namento:
)
tirare il comando fi no all'arresto
del vetro,
)
rilasciare il comando e tirarlo
nuovamente fi no alla completa
chiusura,
)
trattenere ancora il comando
nella posizione per circa un se-
condo dopo la chiusura,
)
premere il comando per fare
scendere automaticamente il
vetro fi no alla posizione bassa,
)
quando il vetro è in posizione
bassa, premere nuovamente il
comando per circa un secondo.
Durante queste operazioni la funzio-
ne antipizzicamento è disattivata.
Disattivazione dei comandi
degli alzacristalli e delle
porte posteriori
)
Per la sicurezza dei bambini,
premere il comando 5
per disat-
tivare i comandi degli alzacristalli
posteriori, in qualunque posizione
essi siano.
Spia accesa, i comandi posteriori
sono disattivati.
Spia spenta, i comandi posteriori
sono attivati. Estrarre sempre la chiave di con-
tatto quando si scende dal veicolo,
anche per breve tempo.
In caso di pizzicamento durante i
movimenti dei vetri, invertire il mo-
vimento degli stessi, premendo il
comando del vetro interessato.
Quando il guidatore aziona i co-
mandi degli alzacristalli dei passeg-
geri, il guidatore deve accertarsi
che nessuno intralci la chiusura
corretta dei vetri.
Il guidatore deve inoltre verifi care
che i passeggeri utilizzino corretta-
mente gli alzacristalli.
Prestare attenzione ai bambini du-
rante i movimenti dei vetri. Un messaggio sul display del quadro
strumenti informa dell'attivazione/
disattivazione del comando.
Questo comando disattiva anche i
comandi interni delle porte posteriori
(vedi capitolo "Sicurezza dei bambi-
ni" - § Sicurezza elettrica bambini").
Qualsiasi altro stato della spia denota
un malfunzionamento della sicurezza
elettrica bambini.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
Page 82 of 340
IV
80
APERTURE
Sbloccaggio
)
Premere di nuovo il pulsante A
per sbloccare il veicolo.
La spia rossa del pulsante si spegne.
Se il veicolo è bloccato o bloccato
con chiusura centralizzata ad effet-
to globale dall'esterno, la spia ros-
sa lampeggia e il pulsante A
non
è attivo.
)
In questo caso utilizzare il teleco-
mando o la chiave per sbloccare
il veicolo.
Comando centralizzato
automatico
Sistema che blocca o sblocca auto-
maticamente e completamente le
porte e il bagagliaio durante la guida.
Questa funzione può essere attivata
o non.
Bloccaggio
Quando la velocità è superiore a
10 Km/h, le porte e il bagagliaio si
bloccano automaticamente.
Se una delle porte è aperta, la chiu-
sura centralizzata automatica non
avviene.
Se il bagagliaio è aperto, la chiusura
centralizzata automatica delle porte
è attiva.
Sbloccaggio
)
Al di sopra dei 10 Km/h, premere il
pulsante A
per sbloccare tempora-
neamente le porte e il bagagliaio.
Attivazione
)
Premere per almeno due secondi
il pulsante A
.
Un messaggio di conferma appare
sul display del quadro strumenti, ac-
compagnato da un segnale acustico.
Disattivazione
)
Premere di nuovo il pulsante A
per almeno due secondi.
Un messaggio di conferma appare
sul display del quadro strumenti, ac-
compagnato da un segnale acustico.
Comando d'emergenza
Per bloccare e sbloccare meccani-
camente le porte in caso di anomalia
del sistema di bloccaggio centraliz-
zato o di panne della batteria.
Bloccaggio della porta del guidatore
)
Inserire la chiave nella serratura,
quindi ruotarla verso la parte po-
steriore.
Sbloccaggio della porta del
guidatore
)
Inserire la chiave nella serratura, quin-
di ruotarla verso la parte anteriore.
Bloccaggio delle porte del
passeggero anteriore e posteriore
)
Sulle porte posteriori, verifi care
che la sicurezza bambini non sia
attivata.
)
Rimuovere il cappuccio nero, si-
tuato sul fi anco della porta, con
la chiave.
)
Inserire la chiave nella cavità
senza forzare, poi senza ruotarla,
spostare lateralmente la serratura verso l'interno della porta.
)
Estrarre la chiave e ricollocare il
cappuccio.
Sbloccaggio delle porte del
passeggero anteriore e posteriore
)
Tirare il comando interno d'aper-
tura delle porte.
Page 88 of 340
IV
!
86
APERTURE
SERBATOIO DEL
CARBURANTE
Capacità del serbatoio: 71 litri
circa
*
.
Livello minimo di carburante
Quando viene raggiunto il
livello minimo di carburan-
te, la spia si accende sul
quadro strumenti, accom-
pagnata da un segnale acustico e da
un messaggio sul display multifunzio-
ne. Alla prima accensione, restano cir-
ca 5 litri di carburante nel serbatoio.
Effettuare tassativamente un rab-
bocco di carburante per evitare una
panne.
)
Premere in alto a sinistra, poi ti-
rare dal bordo.
)
ruotare la chiave di un quarto di
giro per aprire o per chiudere,
)
durante il rifornimento, collocare
il tappo nell'alloggiamento A
,
)
quando si effettua il pieno del
serbatoio, non insistere oltre
il terzo arresto della pistola
rifornimento
, per non causare
malfunzionamenti del veicolo.
Il riempimento del serbatoio del
carburante deve essere effettua-
to a motore spento, e a contatto
interrotto.
Per il motore benzina con cataliz-
zatore, è obbligatorio l'utilizzo di
carburante senza piombo.
Apertura dello sportellino del
serbatoio del carburante
I rabbocchi di carburante devono
essere superiori a 5 litri per esse-
re presi in conto dall'indicatore di
livello del carburante.
Il bocchettone di riempimento pre-
senta un foro più stretto che con-
sente l'esclusivo inserimento di
benzina senza piombo.
L'apertura del tappo potrebbe pro-
vocare un rumore d'aspirazione
d'aria. Questa depressione, del
tutto normale, è provocata dalla te-
nuta del circuito del carburante.
Riempimento
Con il sistema Stop & Start,
non effettuare mai un riforni-
mento di carburante quando
il motore è in modalità STOP; in-
terrompere tassativamente il con-
tatto girando la chiave.
* 55 Litri per la Slovacchia.
Page 92 of 340
V
90
VISIBILITÀ
* Secondo il Paese di destinazione.
Fari diurni
Sistema che consente di accendere
dei fari anteriori specifi ci, per rendere
ben visibile il veicolo di giorno.
Si accendono automaticamente e in
permanenza, a motore avviato se:
-
La funzione è attivata* nel "menu
Generale" del display del quadro
strumenti.
-
Il comando d'illuminazione è sulla
posizione 0
o AUTO
.
- Tutti i fari sono spenti.
E' possibile disattivare * la funzione
mediante il "Menu Generale" del di-
splay del quadro strumenti.
Accensione temporizzata
dei fari
Tenere temporaneamente i fari anab-
baglianti accesi dopo aver spento il
motore del veicolo, agevola l'allon-
tanamento del guidatore in caso di
poca luce.
Attivazione
)
A motore spento, fare un lam-
peggio dei fari con il comando
d'illuminazione.
)
Un nuovo lampeggio dei fari in-
terrompe la funzione.
Disattivazione
L'accensione temporizzata manuale
dei fari s'interrompe automaticamente
dopo un tempo prestabilito.
Accensione automatica
Le luci di posizione e i fari anabba-glianti si accendono automaticamen-te, senza intervento del guidatore, in
caso di scarsa luminosità esterna o
in situazioni di attivazione dei tergi-
cristalli.
Quando la luminosità torna suffi cien-
te o quando i tergicristalli si fermano,
i fari si spengono automaticamente.
Attivazione
)
Portare la ghiera A
in posizione
"AUTO"
. L'accensione automa-
tica è accompagnata da un mes-
saggio sul display multifunzione.
Disattivazione
)
Portare la ghiera A
in una posi-
zione diversa da "AUTO"
. La di-
sattivazione è accompagnata da
un messaggio sul display multi-
funzione.
Page 93 of 340
V
91
VISIBILITÀ
Abbinamento della funzione
con l'accensione temporizzata
automatica dei fari
L'abbinamento con l'accensione auto-
matica permette alla funzione altre
possibilità:
- scelta della durata di accensione
dei fari per 15, 30 o 60 secondi
nei parametri veicolo del menu
di confi gurazione del display
multifunzione,
- attivazione automatica dell'ac-
censione temporizzata dei fari
quando è attiva la relativa fun-
zione.
Anomalie di funzionamento
In caso di anomalia di funzionamen-
to del captatore di luminosità, i fari si
accendono, sul display del quadro
strumenti appare un messaggio ac-
compagnato da un segnale acustico.
Consultare la rete CITROËN o un
riparatore qualifi cato.
In caso di nebbia o di neve, il capta-
tore di luminosità può rilevare una
luce suffi ciente, quindi i fari non si
accenderanno automaticamente.
Evitare di coprire il captatore di
luminosità, abbinato al captatore
di pioggia e situato al centro del
parabrezza, dietro il retrovisore in-
terno; questo potrebbe impedire il
comando delle funzioni associate.
REGOLAZIONE MANUALE
DEI FARI
Per non infastidire gli altri automobi-
listi, i fari dotati di lampade alogene
devono essere regolati in altezza, in
funzione del carico del veicolo.
0.
1 o 2 persone sui sedili anteriori.
-.
3 persone.
1.
5 persone.
-.
Regolazione intermedia.
2.
5 persone + carico massimo auto-
rizzato.
-.
Regolazione intermedia.
3.
Guidatore + carico massimo auto-
rizzato.
Regolazione iniziale sulla posizione "0"
.
REGOLAZIONE AUTOMATICA
DEI FARI DIREZIONALI
Non toccare le lampade allo xeno.
Rivolgersi alla rete CITROËN o ad
un riparatore qualifi cato.
In caso di malfunzio-
namento, questa spia
si accende sul quadro
strumenti, accompagna-
ta da un segnale acusti-
co e da un messaggio
sul display del quadro
strumenti.
Il sistema provvederà ad abbassare i fari.
Per non disturbare gli altri automobi-
listi, questo sistema corregge auto-
maticamente e a veicolo fermo,
l'altezza del fascio delle lampade
allo xeno, in funzione del carico del
veicolo.
Page 95 of 340
V
93
VISIBILITÀ
Programmazione
L'attivazione o la disattivazione del-
la funzione si effettuano dal "Menu
Generale" del display del quadro
strumenti.
Per l'attivazione o la disattivazio-
ne di questa funzione, selezionare
"Parametri veicolo\Illuminazioni\Fari direzionali".
Anomalia di funzionamento
In caso di malfunzionamento,
questa spia lampeggia sul
quadro strumenti, accompa-
gnata da un messaggio sul
display multifunzione.
Rivolgersi alla rete CITROËN o ad
un riparatore qualifi cato.
A velocità molto bassa o nulla, o
all'inserimento della retromarcia,
questa funzione non è attiva.
Lo stato della funzione resta me-
morizzato quando si disinserisce il
contatto.
Funzione fari direzionali
Con gli anabbaglianti o abbaglianti
accesi, questa funzione consente
al fascio luminoso di seguire l'anda-
mento della strada.
L'utilizzo di questa funzione, esclusi-
vamente abbinata alle lampade allo
xeno, migliora notevolmente la qua-
lità dell'illuminazione in curva.
con fari direzionali
senza fari direzionali
