2012 CITROEN C3 PICASSO Kezelési útmutató (in Hungarian)

12
167
MŰSZAKI ADATOK
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig ér-
vényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
* Kizárólag Oroszországban.


**
A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztömegét ugyan-
annyival csökkenti. Figyelem! Az alulterhelt járművel történő vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.



TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)



Benzinmotorok


VTi 95



VTi 115

*


VTi 120



VTi 115 *



VTi 120



Sebességváltók


Kézi



Kézi



MCP (6 fokozatú)



Típus, modell, változat:
SH...


8FP0



5FJ0 *



5FS0



5FJ8/P *



5FS8/P




- Saját tömeg
1 201
1 204
1 205


- Menetkész tömeg
1 276
1 279
1 280


- Hasznos terhelés
546
549
564


- Műszakilag megengedett össztömeg
1 747
1 753
1 769


- Megengedett guruló össztömeg
12%-os lejtőn
2 597
2 603
2 619



- Fékezett utánfutó (a megengedett guruló
össztömegen belül)
10 vagy 12%-os lejtőn
850
850
850


- Fékezett utánfutó ** (tehermegosztással, a
megengedett guruló össztömegen belül)
1 100
1 100
1 100


- Fék nélküli utánfutó
635
635
640


- Ajánlott támaszsúly
54
54
54

12
168
MŰSZAKI ADATOK

MODELLEK:


MOTOR ÉS SEBESSÉGVÁLTÓ



Típus, modell, változat:
SH...


8FN0/GPL



LPG MOTOR


VTi 95


Hengerűrtartalom (cm
3
)
1 397
Furat x löket (mm)
77 x 75
Max. teljesítmény EGK-szabvány szerint (kW)
70
Max. teljesítmény fordulatszáma (ford./perc)
6 000
Max. nyomaték EGK-szabvány szerint (Nm)
136
Max. nyomaték fordulatszáma (ford./perc)
4 000
Üzemanyag
LPG / Ólommentes
Katalizátor
Igen

SEBESSÉGVÁLTÓ

Kézi
(5 fokozatú)

OLAJFELTÖLTÉSI MENNYISÉGEK (liter)




Motor (szűrőcserével)
4,25

12
169
MŰSZAKI ADATOK

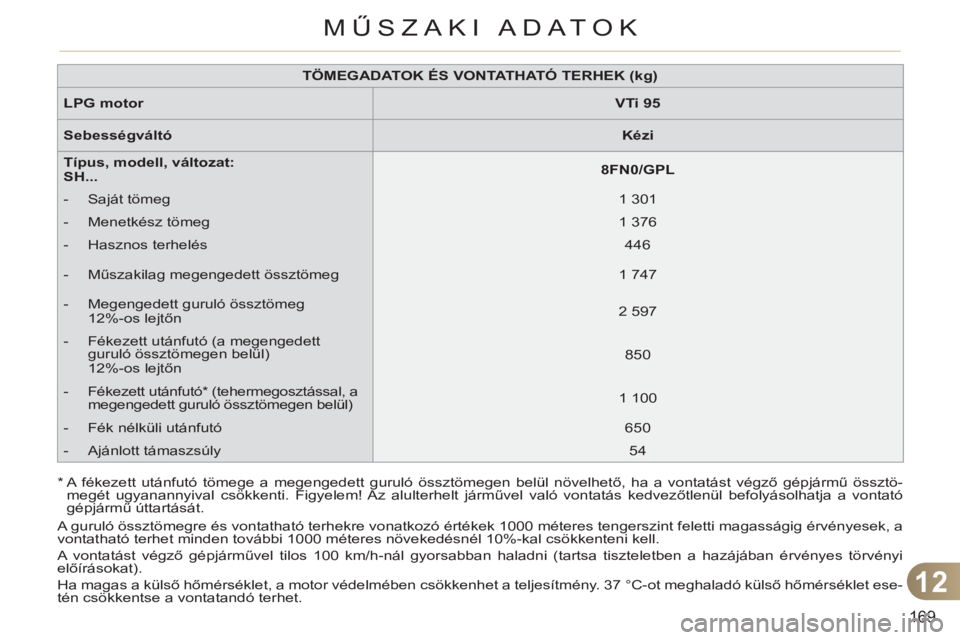

TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)



LPG motor


VTi 95



Sebességváltó


Kézi



Típus, modell, változat:
SH...


8FN0/GPL




- Saját tömeg
1 301


- Menetkész tömeg
1 376


- Hasznos terhelés
446


- Műszakilag megengedett össztömeg
1 747


- Megengedett guruló össztömeg
12%-os lejtőn
2 597


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
12%-os lejtőn
850


- Fékezett utánfutó * (tehermegosztással, a
megengedett guruló össztömegen belül)
1 100


- Fék nélküli utánfutó
650


- Ajánlott támaszsúly
54

*
A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű
össztö-
megét ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató
gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.

12
170
MŰSZAKI ADATOK

MODELLEK:


MOTOROK ÉS SEBESSÉGVÁLTÓK



Típus, modell, változat:
SH...


9HP0



9HP8/P/S



9HR8



DÍZELMOTOROK


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP


Hengerűrtartalom (cm
3)
1 560
1 560
1 560
Furat x löket (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Max. teljesítmény EGK-szabvány szerint (kW)
68
68
82
Max. teljesítmény fordulatszáma (ford./perc)
4 000
4 000
3 600
Max. nyomaték EGK-szabvány szerint (Nm)
230
230
270
Max. nyomaték fordulatszáma (ford./perc)
1 750
1 750
1 750
Üzemanyag
Gázolaj
Gázolaj
Gázolaj
Katalizátor
Igen
Igen
Igen
Részecskeszűrő
Igen
Igen
Igen

SEBESSÉGVÁLTÓK

Kézi (5 fokozatú)
MCP (6 fokozatú)
Kézi (6 fokozatú)

OLAJFELTÖLTÉSI MENNYISÉGEK (liter)




Motor (szűrőcserével)
3,75
3,75
3,75

.../S
: Stop & Start funkcióval rendelkező e-HDi motor.

12
171
MŰSZAKI ADATOK

*
A fékezett utánfutó tömege a guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztömegét ugyanannyi-
val csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.

TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP



Sebességváltók


Kézi



MCP



Kézi



Típus, modell, változat:
SH ...


9HP0



9HP8/P/S



9HR8




- Saját tömeg
1 277
1 313
1 318


- Menetkész tömeg
1 352
1 388
1 393


- Hasznos terhelés
502
498
489


- Műszakilag megengedett össztömeg
1 779
1 811
1 807


- Megengedett guruló össztömeg
12%-os lejtőn


2 979
3 011
2 757


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1 200
1 200
950


- Fékezett utánfutó * (tehermegosztással, a
megengedett guruló össztömegen belül)
1 200
1 200
1 200


- Fék nélküli utánfutó
675
675
675


- Ajánlott támaszsúly
54
54
54
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.

12
172
MŰSZAKI ADATOK
MÉRETEK (MM)

12
173
MŰSZAKI ADATOK
AZONOSÍTÓ ELEMEK
A gépjármű azonosítását és felkutatását szolgáló különféle látható jelölések.
Az elégtelen gumiabroncsnyo-
más növeli az üzemanyag-fo-
gyasztást.
A nyomásértékek ellenőrzését -
hideg gumiabroncsokon - havonta
legalább egyszer el kell végezni.



A.
Alvázszám a jobb oldali A-oszlo-
pon


A szám az ajtózsanér közelében, a
karosszériába van vésve.
A szám megtekintéséhez nyissa ki a
jobb oldali ajtót.
B.
Alvázszám a szélvédő alsó ke-
reszttartóján


A szám a szélvédőn keresztül is lát-
ható címkén szerepel.

C.
A gyártó azonosító címkéje


A szám a bal oldali B-oszlopra ra-
gasztott önmegsemmisítő címkén
található.
D.
Gumiabroncsok/színkód


A címke a bal oldali B-oszlopra van
felragasztva.
A következő információkat tartalmazza:


- a gumiabroncsok optimális nyomás-
értékei a gépkocsi üres, illetve ter-
helt állapotában,

- a keréktárcsák és gumiabroncsok
méretei,

- a gyártó által ajánlott gumiabroncs-
márkák,

- a pótkerék nyomásértéke,

- a fényezés színkódja.
