A műveletek sorrendje


)
Helyezze a kereket a kerékagyra.

)
Húzza meg kézzel a csavarokat üt-
közésig.

)
A dugókulccsal ( 4
) ellátott kerék-
kulccsal ( 1
) húzza meg a kerékőr-
csavart (amennyiben gépjárműve
rendelkezik ilyennel).

)
A többi csavar meghúzását a dugó-
kulcs nélküli kerékkulccsal ( 1
) vé-
gezze el.

)
Engedje le teljesen a gépjárművet.

)
Hajtsa össze az emelőt ( 2
), és távo-
lítsa el.

Kerékcserét követően
A defektes gumiabroncsnak a
csomagtartóban való megfelelő
elhelyezése érdekében előzete-
sen távolítsa el a központi taka-
róelemet.
Ideiglenes pótkerék használa-
takor ne lépje túl a 80 km/h-s
sebességet.
A csavarok rögzítését és a pót-
kerék nyomását a lehető legrö-
videbb időn belül ellenőriztesse
a CITROËN hálózatban vagy
egy szakszervizben.
A defektes gumiabroncsot, amint
lehet, javíttassa meg, és helyez-
ze vissza a gépjárműre.

A kerék felszerelése


)
A dugókulccsal ( 4)
ellátott kerékkulcs-
csal ( 1
) húzza meg a kerékőrcsavart
ütközésig (amennyiben gépjárműve
rendelkezik ilyennel).

)
A többi csavart is húzza meg ütkö-
zésig a dugókulcs nélküli kerékkulcs-
csal ( 1
).

)
Tegye vissza a csavarokra a csa-
varkupakokat (kizárólag alimínium
keréktárcsák esetén).

)
A szerszámokat helyezze vissza a
szerszámos dobozba.

11
144
GYA KORLATI TUDNIVALÓK

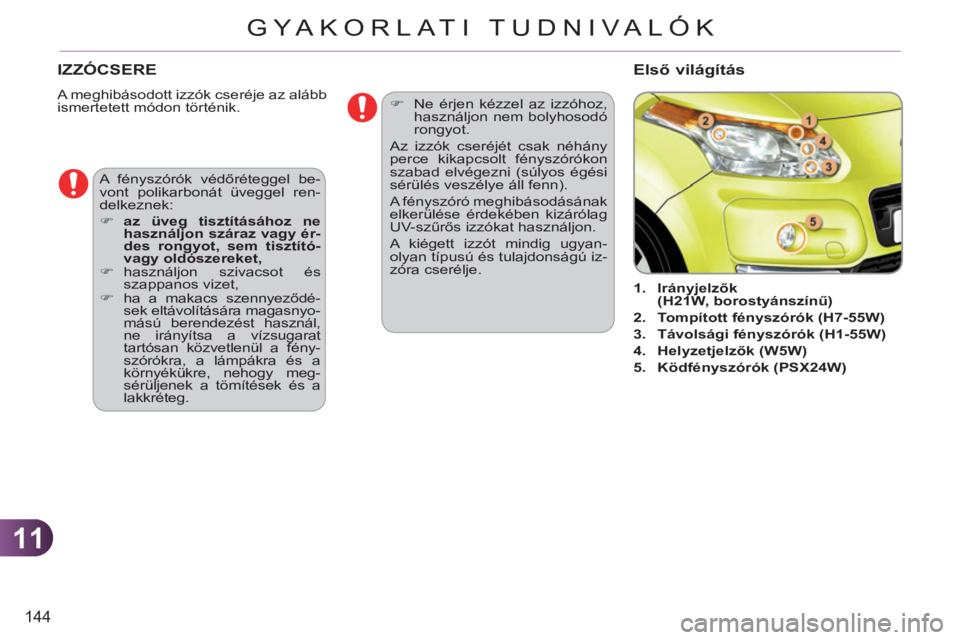

IZZÓCSERE
A meghibásodott izzók cseréje az alább
ismertetett módon történik.








1.
Irányjelzők
(H21W, borostyánszínű)


2.
Tompított fényszórók (H7-55W)


3.
Távolsági fényszórók (H1-55W)


4.
Helyzetjelzők (W5W)


5.
Ködfényszórók (PSX24W)


A fényszórók védőréteggel be-
vont polikarbonát üveggel ren-
delkeznek:


)
az üveg tisztításához ne
használjon száraz vagy ér-
des rongyot, sem tisztító-
vagy oldószereket,


)
használjon szivacsot és
szappanos vizet,

)
ha a makacs szennyeződé-
sek eltávolítására magasnyo-
mású berendezést használ,
ne irányítsa a vízsugarat
tartósan közvetlenül a fény-
szórókra, a lámpákra és a
környékükre, nehogy meg-
sérüljenek a tömítések és a
lakkréteg.


Első világítás




)
Ne érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
Az izzók cseréjét csak néhány
perce kikapcsolt fényszórókon
szabad elvégezni (súlyos égési
sérülés veszélye áll fenn).
A fényszóró meghibásodásának
elkerülése érdekében kizárólag
UV-szűrős izzókat használjon.
A kiégett izzót mindig ugyan-
olyan típusú és tulajdonságú iz-
zóra cserélje.

11
145
GYA KORLATI TUDNIVALÓK


Az irányjelzők
cseréje
A borostyánszínű izzók (például
az irányjelzők) kizárólag azonos
színű és azonos műszaki jellem-
zőkkel rendelkező izzókra cse-
rélhetők ki.

)
Vegye le a műanyag védőburát.

)
Vegye ki az izzótartót és cserélje ki
az izzót.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.
Visszaszereléskor a fényszóró
megfelelő szigetelésének biztosítá-
sa érdekében a műanyag borítást
nagy körültekintéssel zárja vissza.


A (jobb vagy bal oldali) irányjel-
ző visszajelzésének gyors villo-
gása az egyik irányjelző lámpa
meghibásodását jelzi.













A távolsági fényszóró izzójának
cseréje


)
A rögzítőnyelv meghúzásával távo-
lítsa el a műanyag borítást.

)
Kösse ki az izzó csatlakozóját.

)
Az izzó kiszabadítása érdekében
húzza szét a rugókat.

)
Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.

A helyzetjelzők izzóinak cseréje


)
A rögzítőnyelv meghúzásával távo-
lítsa el a műanyag borítást.

)
Húzza ki az izzótartót.

)
Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.






A tompított fényszóró izzójának
cseréje


)
A rögzítőnyelv meghúzásával távo-
lítsa el a műanyag borítást.

)
Fordítsa el negyed fordulattal az iz-
zótartót.

)
Emelje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.

11
146
GYA KORLATI TUDNIVALÓK

A beépített oldalsó irányjelzők
izzóinak cseréje
A szükséges izzókat a CITROËN hálózatban
vagy egy szakszervizben szerezheti be.


)
Illesszen egy csavarhúzót az irány-
jelző széléhez.

)
A csavarhúzó segítségével emelje
ki az irányjelzőt és vegye ki a helyé-
ről.

)
Kösse ki az izzó csatlakozóját.
Visszaszereléskor:


- vigyázzon, nehogy megsértse a
gépkocsi fényezését a csavarhúzó-
val,

- ügyeljen, hogy a vezeték és a csat-
lakozó ne csússzon a sárvédő bel-
sejébe.
Visszaszereléskor az előbbi művelet-
sort hajtsa végre fordított sorrendben.
Ha nehézségei támadnak az
izzócserével kapcsolatban, for-
duljon a CITROËN hálózathoz
vagy egy szakszervizhez.







A ködfényszóró izzójának cseréje
Az izzókat a CITROËN hálózatban vagy
egy szakszervizben szerezheti be.


)
Vegye le a ködfényszóró alatt talál-
ható rácsot.

)
Nyomja be a rögzítőnyelvet és kös-
se ki az izzótartó csatlakozóját.

)
Nyomja be a két rögzítőklipszet (fe-
lül és alul) és vegye ki az izzótartót.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.
Ha nehézségei támadnak az
izzócserével kapcsolatban, for-
duljon a CITROËN hálózathoz
vagy egy szakszervizhez.

11
147
GYA KORLATI TUDNIVALÓK
Hátsó lámpák


1.
Féklámpa/helyzetjelző lámpa
(12VP21/5 W)


2.
Ködlámpa (PR21W) bal oldalon

Tolatólámpa (P21W) jobb oldalon


3.
Irányjelzők (P 21 W)


Féklámpa / helyzetjelzők /
irányjelzők izzócseréje


)
Csavarozza ki a lámpatest két rög-
zítőcsavarját,

)
tengelyirányban meghúzva óvato-
san emelje ki a lámpatestet,
)
fordítsa el negyed fordulattal az iz-
zótartót,

)
vegye ki a hibás izzót, és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.

11
148
GYA KORLATI TUDNIVALÓK

Ködlámpa/tolatólámpa izzócseréje


)
Nyissa ki a csomagtartót,

)
két csavarhúzó segítségével nyom-
ja be a rögzítőnyelveket,

)
kösse ki a csatlakozót,

)
fordítsa el negyed fordulattal az iz-
zótartót,

)
vegye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.
Pótféklámpa izzócseréje
(4 db W5W izzó)


)
Nyissa ki a csomagtartót,

)
vegye ki a bélésben található két
dugaszt,

)
két csavarhúzó segítségével nyom-
ja be a lámpatestet, hogy ki tudja
venni a helyéről,

)
fordítsa el negyed fordulattal a hibás
izzó foglalatát,

)
vegye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.
Rendszámtábla-világítás izzócseréje
(W5W)


)
Vezessen be egy csavarhúzót az át-
látszó burán lévő egyik külső lyukba,

)
kifelé megnyomva pattintsa le,

)
vegye le a burát,

)
vegye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort hajtsa végre fordított sorrendben.

11
GYA KORLATI TUDNIVALÓK

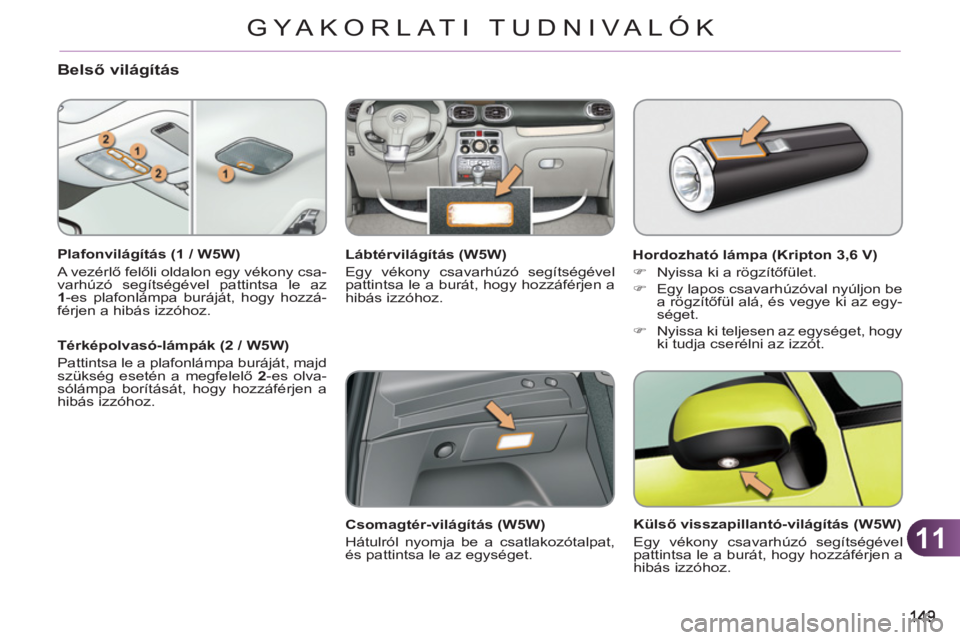

Belső világítás


Plafonvilágítás (1 / W5W)
A vezérlő felőli oldalon egy vékony csa-
varhúzó segítségével pattintsa le az
1
-es plafonlámpa buráját, hogy hozzá-
férjen a hibás izzóhoz.

Térképolvasó-lámpák (2 / W5W)
Pattintsa le a plafonlámpa buráját, majd
szükség esetén a megfelelő 2
-es olva-
sólámpa borítását, hogy hozzáférjen a
hibás izzóhoz.
Lábtérvilágítás (W5W)
Egy vékony csavarhúzó segítségével
pattintsa le a burát, hogy hozzáférjen a
hibás izzóhoz.

Csomagtér-világítás (W5W)
Hátulról nyomja be a csatlakozótalpat,
és pattintsa le az egységet.
Hordozható lámpa (Kripton 3,6 V)


)
Nyissa ki a rögzítőfület.

)
Egy lapos csavarhúzóval nyúljon be
a rögzítőfül alá, és vegye ki az egy-
séget.

)
Nyissa ki teljesen az egységet, hogy
ki tudja cserélni az izzót.


Külső visszapillantó-világítás (W5W)
Egy vékony csavarhúzó segítségével
pattintsa le a burát, hogy hozzáférjen a
hibás izzóhoz.

11
GYA KORLATI TUDNIVALÓK
A CITROËN semminemű fele-
lősséget nem vállal a gépjármű
javításából eredő költségekért
és a nem a CITROËN által
ajánlott, nem általa forgalmazott
vagy nem az előírásainak meg-
felelő módon beszerelt kiegészí-
tő tartozékok használata miatt
bekövetkező meghibásodáso-
kért, különösen ha a csatlakoz-
tatott kiegészítő berendezések
összes áramfelvétele megha-
ladja a 10 mA-t.

Elektromos tartozékok
beszerelése
Gépjárművének elektromos áram-
körét a széria- vagy extra felszere-
lésként beszerelhető berendezések
működéséhez méretezték.

Bármely más elektromos berende-
zés vagy tartozék gépjárművébe
történő beszerelése előtt forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
BIZTOSÍTÉKCSERE
A hibás biztosíték cseréje az adott funk-
ció hibájának elhárítása érdekében a
következőképpen történik.


Hozzáférés az eszközökhöz

A csipesznek és a tartalékbiztosítékok-
nak fenntartott hely a műszerfali biz-
tosítékdoboz fedelének belső oldalán
található.
Hozzáférés az eszközökhöz:


)
a szélénél meghúzva pattintsa le a
fedelet,

)
vegye le teljesen a fedelet,

)
vegye ki a csipeszt.

A biztosíték cseréje

A biztosíték cseréje előtt ki kell deríteni
és meg kell szüntetni a hiba okát.


)
A hibás biztosítékot a szálak állapo-
tának vizsgálatával ismerheti fel.


)
A biztosítékot a speciális csipesz
segítségével távolíthatja el a fogla-
latból.

)
A meghibásodott biztosítékot min-
den esetben azonos áramerősségű
biztosítékkal helyettesítse.

)
A dobozon található számot egyez-
tesse a biztosítékon, illetve az itt
közölt táblázatban szereplő áram-
erősséggel.
Jó

Rossz
