2012 CITROEN C3 PICASSO Eksploatavimo vadovas (in Lithuanian)

11
PRAKTINĖ INFORMACIJA

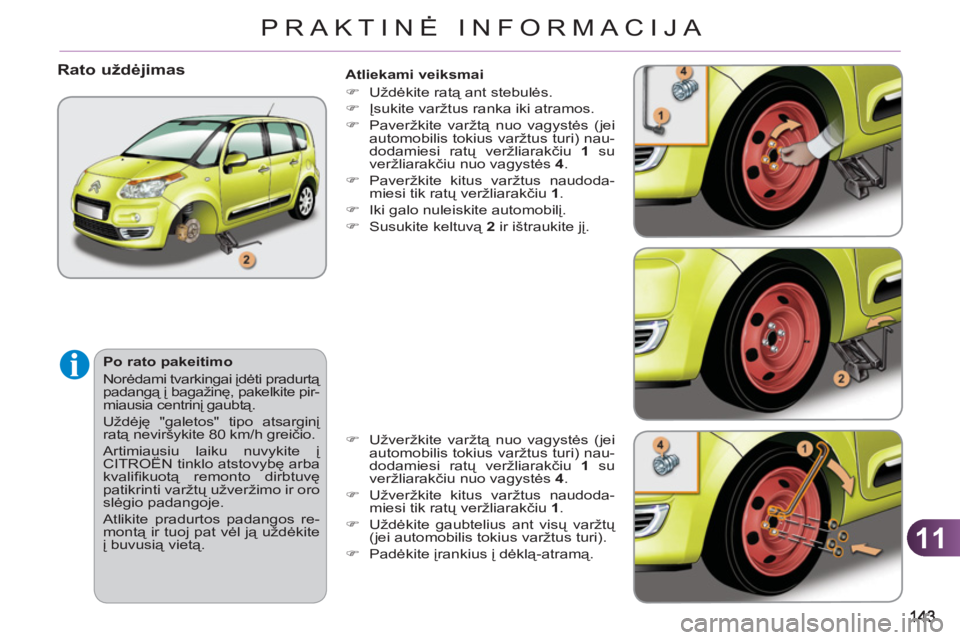

Atliekami veiksmai


)
Uždėkite ratą ant stebulės.

)
Įsukite varžtus ranka iki atramos.

)
Paveržkite varžtą nuo vagystės (jei
automobilis tokius varžtus turi) nau-
dodamiesi ratų veržliarakčiu 1
su
veržliarakčiu nuo vagystės 4
.

)
Paveržkite kitus varžtus naudoda-
miesi tik ratų veržliarakčiu 1
.

)
Iki galo nuleiskite automobilį.

)
Susukite keltuvą 2
ir ištraukite jį.

Po rato pakeitimo
Norėdami tvarkingai įdėti pradurtą
padangą į bagažinę, pakelkite pir-
miausia centrinį gaubtą.
Uždėję "galetos" tipo atsarginį
ratą neviršykite 80 km/h greičio.
Artimiausiu laiku nuvykite į

CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę
patikrinti varžtų užveržimo ir oro
slėgio padangoje.
Atlikite pradurtos padangos re-
montą ir tuoj pat vėl ją uždėkite
į buvusią vietą.


Rato uždėjimas


)
Užveržkite varžtą nuo vagystės (jei
automobilis tokius varžtus turi) nau-
dodamiesi ratų veržliarakčiu 1
su
veržliarakčiu nuo vagystės 4
.

)
Užveržkite kitus varžtus naudoda-
miesi tik ratų veržliarakčiu 1
.

)
Uždėkite gaubtelius ant visų varžtų
(jei automobilis tokius varžtus turi).

)
Padėkite įrankius į dėklą-atramą.

11
144
PRAKTINĖ INFORMACIJA
LEMPUTĖS PAKEITIMAS

Aprašoma, kaip pakeisti perdegusią
lemputę nauja.



1.
Posūkių rodikliai
(H21W, "gintarinė").


2.
Artimųjų šviesų žibintai
(H7 - 55W).


3.
Tolimųjų šviesų žibintai
(H1 - 55W).


4.
Stovėjimo šviesos (W5W).


5.
Rūko šviesų prožektoriai
(PSX24W).


Šviesų žibintai turi polikarbona-
tinius stiklus, padengtus apsau-
giniu laku:


)
nevalykite jų sausa me-
džiaga arba abrazyvinėmis
priemonėmis, taip pat vali-
kliais arba tirpikliais,


)
naudokite kempinę ir muiliną
vandenį,

)
Plaudami prilipusius nešva-
rumus aukšto slėgio čiurkš-
le ilgai nelaikykite nukreipę
purkštuvo į
šviesų ir kitus
žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir
sandarinimo jungčių.


Priekiniai žibintai




)
Nelieskite pačių lempučių
pirštais, naudokitės nepū-
kuojančia medžiaga.
Lemputę galima keisti tik pra-
ėjus kelioms minutėms po jos
išjungimo (antraip galima rimtai
nudegti).
Būtina naudoti tik lemputes
su apsauga nuo ultravioletinio
spinduliavimo, kad nebūtų pa-
žeistas žibintas.
Perdegusią lemputę pakeiskite
tos pačios markės ir tokių pačių
parametrų nauja lempute.

11
145
PRAKTINĖ INFORMACIJA


Posūkio rodiklio lemputės
pakeitimas
"Gintaro" spalvos lemputės, to-
kios kaip posūkių rodiklių, turi
būti pakeistos tokių pačių para-
metrų ir tokios pat spalvos lem-
putėmis.

)
Nuimkite plastikinį apsauginį dangtelį.

)
Išimkite lempučių laikiklį ir pakeiskite
lemputę.
Uždėdami, šiuos veiksmus atlikite at-
virkštine tvarka.
Uždėdami labai rūpestingai už-
darykite plastikinį dangtelį, kad
būtų garantuotas žibinto sanda-
rumas.
Tankiai mirksinti posūkio rodiklio
kontrolinė lemputė (dešinioji arba
kairioji) rodo, kad yra perdegusi
kuri nors posūkių rodiklių lemputė.













Tolimųjų
šviesų lemputės pakeitimas


)
Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.

)
Atjunkite lemputės jungtį.

)
Išskėskite spyruokles, kad atpalai-
duotumėte lemputę.

)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.

Stovėjimo šviesų lemputės
pakeitimas


)
Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.

)
Ištraukite lemputės laikiklį.

)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.






Artimųjų šviesų
žibintų lemputės
pakeitimas


)
Išimkite plastikinį apsauginį dangtelį
traukdami jį už liežuvėlio.

)
Pasukite ketvirtį apsukimo lemputės
laikiklį.

)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.

11
146
PRAKTINĖ INFORMACIJA

Šoninio integruoto posūkių rodiklio pakeitimas

Norėdami įsigyti posūkių rodiklį kreip-
kitės į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.


)
Užkiškite atsuktuvą už rodiklio šono.

)
Paspauskite atsuktuvą, kad ištrauk-
tumėte ir išimtumėte rodiklį.

)
Atjunkite šoninio posūkių rodiklio
jungtį.
Nuimdami posūkių rodiklį:


- nepažeiskite atsuktuvu savo auto-
mobilio dažyto paviršiaus,

- būkite atsargūs, kad laidas ir jung-
tis nenuslystų į automobilio sparno
vidų.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Jei atsirado sunkumų keičiant
šoninį posūkių rodiklį, kreipkit
ės
į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.







Rūko šviesų žibintų lempučių
pakeitimas
Norėdami įsigyti lempučių kreipkitės į
CITROËN tinklo atstovybę arba kvalifi -
kuotą remonto dirbtuvę.


)
Išimkite tinklelį, esantį po rūko švie-
sų žibintu.

)
Paspauskite liežuvėlį ir atjunkite
lempučių laikiklio jungtį.

)
Paspauskite dvi sąsagas (viršuje ir
apačioje) ir išimkite lempučių laikiklį.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Atsiradus sunkumų kei
čiant
šias lemputes jūs taip pat galite
kreiptis į CITROËN tinklo atsto-
vybę arba kvalifi kuotą remonto
dirbtuvę.

11
147
PRAKTINĖ INFORMACIJA
Galiniai žibintai


1.
Stabdymo signalo/stovėjimo ži-
bintai (12 VP21/5 W).


2.
Rūko žibintas, kairėje pusėje
(PR21W)

Atbulinės eigos žibintas, dešinėje
pusėje (P21W).


3.
Posūkių rodikliai (P 21 W)


Stabdymo signalo, stovėjimo šviesų,
posūkių rodiklių lempučių pakeitimas


)
Atsukite du žibinto tvirtinimo varžtus,

)
atsargiai išimkite žibintą jį traukdami
tiesiai,
)
pasukite ketvirtį apsukimo atitinka-
mą lempučių laikiklį,

)
išimkite perdegusią lemputę ir pa-
keiskite ją.
Uždėdami atlikite šias procedūras atga-
line tvarka.

11
148
PRAKTINĖ INFORMACIJA

Rūko/atbulinės eigos žibinto
lempučių pakeitimas


)
Atidarykite bagažinę,

)
dviem atsuktuvais paspauskite lie-
žuvėlius,

)
atjunkite žibinto jungtį,

)
pasukite ketvirtį apsukimo lempučių
laikiklį,

)
išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Tr ečiojo stabdymo signalo lemputės
pakeitimas (4 lemputės W5W)


)
Atidarykite bagažinę,

)
nuimkite du dangtelius, esančius
ant bagažinės apmušalo,

)
dviem atsuktuvais paspauskite žibin-
to korpusą ir jį ištraukite iš jo vietos,

)
pasukite ketvirtį apsukimo atitinka-
mos perdegusios lemputės laikiklį,

)
ištraukite lemputę ir ją pakeiskite.

Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.
Numerio ženklo apšvietimo
lemputės pakeitimas (W5W)


)
Įkiškite ploną atsuktuvą į vieną iš iš-
orinių peršviečiamojo dangtelio sky-
lučių,

)
patraukite jį į išorę ir atkabinkite,

)
išimkite peršviečiamąjį dangtelį,

)
išimkite lemputę ir ją pakeiskite.
Uždėdami atlikite šiuos veiksmus at-
virkštine tvarka.

11
PRAKTINĖ INFORMACIJA
Vidaus apšvietimas

Plafonai (1/W5W)
Plonu atsuktuvu atsekite žibinto 1
dang-
telį iš mygtukų pusės ir galėsite pakeisti
perdegusią lemputę.

Lemputės skaitymui (2/W5W)
Atsekite lemputės dangtelį. Kad pasiektu-
mėte perdegusią lemputę, jei būtina, atse-
kite atitinkamos lemputės 2
dangtelį.
Kojų ertmės šviestuvai (W5W)
Atsekite dangtelį naudodamiesi plonu
atsuktuvu ir galėsite pasiekti perdegu-
sią lemputę.

Bagažinės apšvietimo lemputės (W5W)
Atsekite žibintą pastumdami jo korpusą
atgal.
Nešiojamas žibintuvėlis (kriptono
lemputė, 3,6V)


)
Atidarykite apatinę dalį.

)
Plokščiu atsuktuvu spustelkite kiau-
rym
ę apatinėje dalyje, kad išimtu-
mėte bloką.

)
Atidarykite bloką ir pakeiskite lemputę


Šviestuvai ant išorinių galinio
vaizdo veidrodžių (W5W)
Atsekite dangtelį naudodamiesi plonu
atsuktuvu ir galėsite pasiekti perdegu-
sią lemputę.

11
