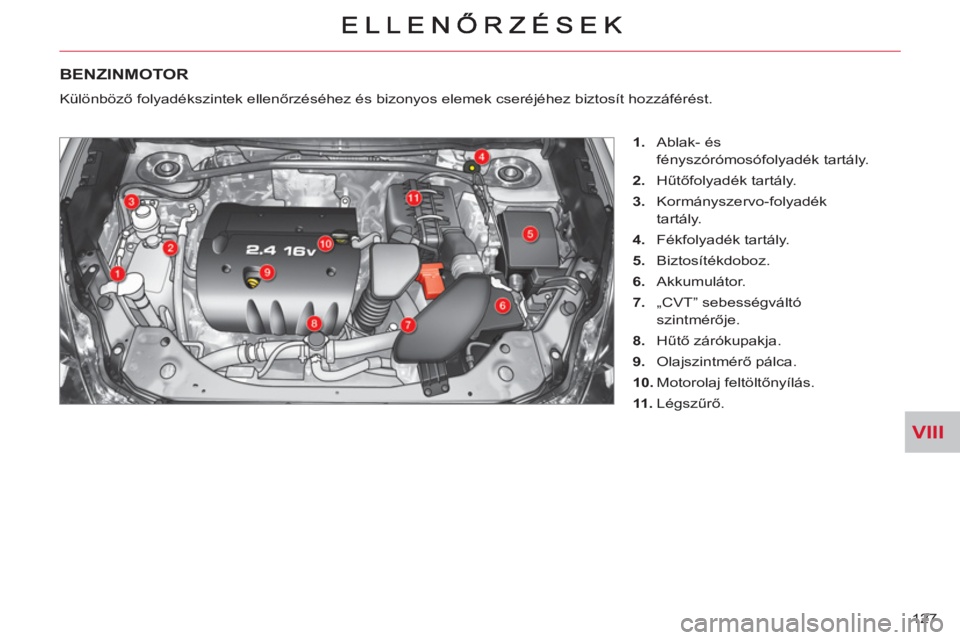

BENZINMOTOR



1.
Ablak- és
fényszórómosófolyadék tartály.

2.
Hűtőfolyadék tartály.

3.
Kormányszervo-folyadék
tartály.

4.
Fékfolyadék tartály.

5.
Biztosítékdoboz.

6.
Akkumulátor.

7.
„CVT” sebességváltó
szintmérője.

8.
Hűtő zárókupakja.

9.
Olajszintmérő pálca.

10.
Motorolaj feltöltőnyílás.

11 .
Légszűrő. Különböző folyadékszintek ellenőrzéséhez és bizonyos elemek cseréjéhez biztosít hozzáférést.

VIII
128










DÍZELMOTOR

Különböző folyadékszintek ellenőrzéséhez és bizonyos elemek cseréjéhez biztosít hozzáférést.


1.
Hűtőfolyadék tartály.

2.
Kormányszervo-folyadék
tartály.

3.
Ablak- és fényszórómosófolyadék
tartály.

4.
Fékfolyadék tartály.

5.
Biztosítékdoboz.

6.
Akkumulátor.

7.
Olajszintmérő pálca.

8.
Motorolaj feltöltőnyílás.

9.
Légszűrő.

VIII
ELLENŐRZ

VIII
!
ELLENŐRZ

VIII
!
ELLENŐRZ

IX
!
GYA KORLATI TUDNIVALÓK
132
KERÉKCSERE
1. Kerékkulcs.
A dísztárcsa és a kerék rögzítőcsa-
varjának leszerelését teszi lehetővé.
2. Emelő.
A gépjármű megemelését teszi le-
hetővé.
3. Hajtókar.
Az emelő kihajtását teszi lehetővé.
4
. Levehető vonószem.
Lásd a „Gépjármű vontatása” c. fe-
jezetet.
Egyéb tartozékok

Dísztárcsás kerék

A kerék leszerelését
megelőzően a
hajtókarral ( 3
) a jelölés magasságában
feszítve vegye le a dísztárcsát.

A kerék visszaszerelése során
il-
lessze a dísztárcsa hátoldalán látható
jelölést ( F
) a szelephez ( G
), majd te-
nyerével nyomkodja körbe a dísztárcsa
peremét.

Szerszámok listája
Kerékcsere alkalmával ügyeljen
arra, hogy a négy gumiabroncs
azonos márkájú legyen és azonos
műszaki jellemzőkkel rendelkezzen. Visszahelyezéskor gondosan rög-
zítse a táskát ( D
) a rögzítőheveder-
rel ( C
).


Hozzáférés a szerszámokhoz

A szerszámok a csomagtartó jobb oldali
borítása mögötti rekeszben találhatók.
A hozzáféréshez:


)
nyissa ki a csomagtartót,

)
fordítsa a gombot ( A
) balra,

)
vegye le a fedelet ( B
),

)
vegye le a rögzítőhevedert ( C
) és
vegye elő a szerszámokat tartalma-
zó táskát ( D
),

)
ragadja meg kézzel az emelőt ( E
) és
mozdítsa ki rögzített helyzetéből.

IX
GYA KORLATI TUDNIVALÓK
133
A szükségpótkerék rögzítése
Ha gépjárműve alumínium kerék-
tárcsákkal rendelkezik, a csavarok
meghúzásakor természetes, hogy a
csavaralátétek nem fekszenek fel a
szükségpótkerékre. A kerék rögzíté-
sét a csavarok kónuszos támfelületei
biztosítják.












Hozzáférés a pótkerékhez
7 ülőhelyes elrendezés esetén

A szükségpótkerék
kívül, a csomagtartó
alatt elhelyezett fémkosárban található.
A szerszámok elhelyezkedéséről a
„Hozzáférés a szerszámokhoz” c. rész-
ben olvashat.
A kerék visszahelyezése


)
Helyezze vissza a kereket a kosárba.

)
Emelje meg a kosarat ( C
) és illesz-
sze a helyére a horgot ( D
).

)
Nyissa ki a hátsó alsó takarófedelet
(lásd a „Nyílászárók” c. fejezetet).
)
A 3
-as hajtókar segítségével vegye
le a műanyag fedelet ( A
).

)
A kerékkulcs ( 1
) segítségével csa-
varozza ki a pótkerék kosarának
rögzítőcsavarját ( B
).

)
Zárja vissza a hátsó alsó takarófe-
delet (lásd a „Nyílászárók” c. feje-
zetet).

)
A horog ( D
) kiszabadításához emel-
je meg a kosarat ( C
), majd engedje
leereszkedni.

)
A kerékkulcs ( 1
) segítségével húzza
meg teljesen a pótkerék kosarának
rögzítőcsavarját ( B
).

)

Helyezze vissza a műanyag fedelet
( A
), zárja be a hátsó alsó takarófedelet,
és tegye a helyükre a szerszámokat.




A kerék levétele



)
Nyissa ki a csomagtérajtót és a hátsó
alsó takarófedelet (lásd a „Nyílászárók”
c. fejezetet).

)
Vegye elő a 3
-as hajtókart (lásd a „Hoz-
záférés a szerszámokhoz” c. részt).

IX
GYA KORLATI TUDNIVALÓK
134











Hozzáférés a pótkerékhez
5 ülőhelyes elrendezés esetén

A lemezkeréktárcsás
pótkerék kívül, a
csomagtartó alatt található csörlővel és
műanyag kosárral van rögzítve.
A szerszámok elhelyezkedéséről a
„Hozzáférés a szerszámokhoz” c. rész-
ben olvashat.

A lemezkeréktárcsás pótkerék
rögzítése
Ha gépjárműve alumínium kerék-
tárcsákkal rendelkezik, a csavarok
meghúzásakor természetes, hogy a
csavaralátétek nem fekszenek fel a
lemezkeréktárcsás pótkerékre. A ke-
rék rögzítését a csavarok kónuszos
támfelületei biztosítják.

A kerék levétele


)
Nyissa ki a csomagtérajtót és a hát-
só alsó takarófedelet (lásd a „Nyí-
lászárók” c. fejezetet).

)
Vegye elő a 3
-as hajtókart (lásd a „Hoz-
záférés a szerszámokhoz” c. részt).

)
A 3
-as hajtókar segítségével vegye
le a műanyag fedelet ( A
).
A kerék visszahelyezése


)
Helyezze vissza a kereket a kosárba.

)
Akassza be a C
horgot a láncba.

)
Nyissa ki a hátsó alsó takarófedelet
(lásd a „Nyílászárók” c. fejezetet).

)
A csörlő kábelének leengedéséhez
a kerékkulcs ( 1
) segítségével ütkö-
zésig
csavarozza ki a rögzítőcsa-
vart ( B
).

)
Zárja vissza a hátsó alsó takarófe-
delet (lásd a „Nyílászárók” c. fejeze-
tet).

)
Szabadítsa ki a C
horgot a láncból.
A lánc kiakasztásának megkönnyítése
érdekében ütközésig engedje le a csör-
lő kábelét.
)
A kerékkulcs ( 1
) segítségével húz-
za meg teljesen a csörlő rögzítőcsa-
varját ( B
).

)
Helyezze vissza a műanyag fedelet
( A
), zárja be a hátsó alsó takarófe-
delet, és tegye a helyükre a szer-
számokat.
