2012 CITROEN C-CROSSER Kezelési útmutató (in Hungarian)

IX
GYA KORLATI TUDNIVALÓK
143

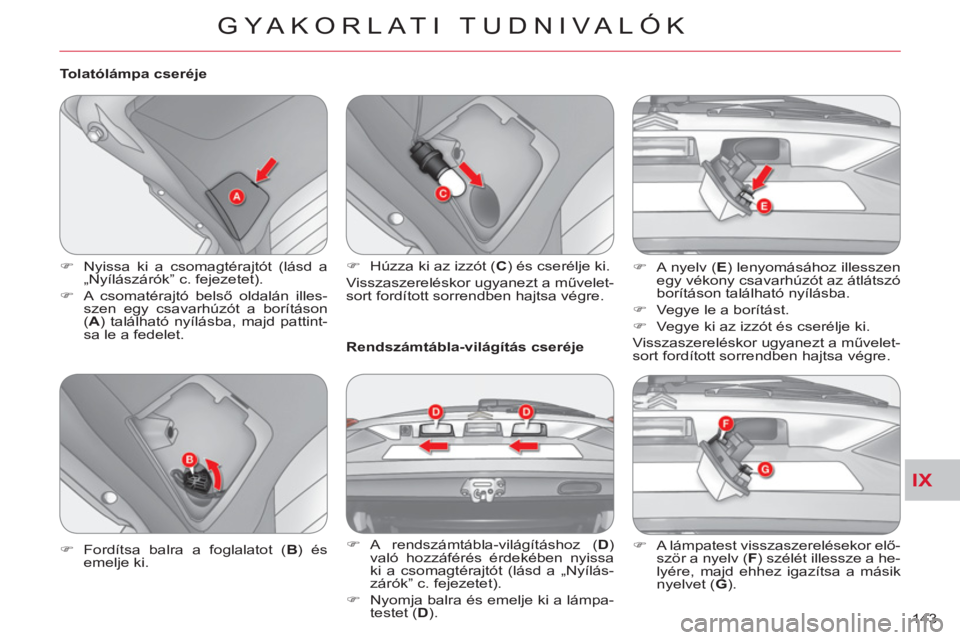

Tolatólámpa cseréje


)
Nyissa ki a csomagtérajtót (lásd a
„Nyílászárók” c. fejezetet).

)
A csomatérajtó belső oldalán illes-
szen egy csavarhúzót a borításon
( A
) található nyílásba, majd pattint-
sa le a fedelet.

Rendszámtábla-világítás cseréje


)
A rendszámtábla-világításhoz ( D
)
való hozzáférés érdekében nyissa
ki a csomagtérajtót (lásd a „Nyílás-
zárók” c. fejezetet).

)
Nyomja balra és emelje ki a lámpa-
testet ( D
).
)
Fordítsa balra a foglalatot ( B
) és
emelje ki.
)
Húzza ki az izzót ( C
) és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.
)
A nyelv ( E
) lenyomásához illesszen
egy vékony csavarhúzót az átlátszó
borításon található nyílásba.

)
Vegye le a borítást.

)
Vegye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.


)
A lámpatest visszaszerelésekor elő-
ször a nyelv ( F
) szélét illessze a he-
lyére, majd ehhez igazítsa a másik
nyelvet ( G
).

IX
GYA KORLATI TUDNIVALÓK
144
Ködlámpák cseréje



)
Nyissa ki a csomagtérajtót és a hátsó
alsó takarófedelet (lásd a „Nyílászárók” c.
fejezetet), és hajtsa le a takarólapot ( A
).


)
A lámpaborítás eltávolításához egy
csavarhúzó segítségével vegye le a
négy patentet ( B
).

)
Távolítsa el a csavarokat ( C
) és
emelje ki a lámpatestet.
)
Fordítsa el együtt a foglalatot és az
izzót ( D
).

)
Vegye ki az izzót.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.


)
A lámpatest visszaszerelésekor a
patenteket ( E
) a karosszérián talál-
ható nyílásokhoz igazítsa.

IX
GYA KORLATI TUDNIVALÓK
145

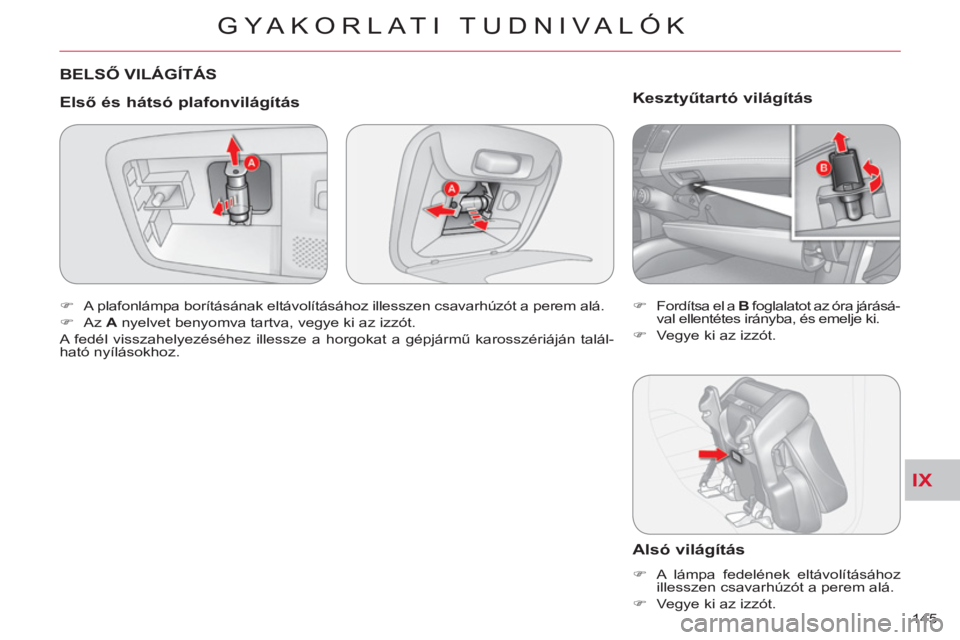

BELSŐ VILÁGÍTÁS

Első és hátsó plafonvilá
gítás



)
A plafonlámpa borításának eltávolításához illesszen csavarhúzót a perem alá.

)
Az A
nyelvet benyomva tartva, vegye ki az izzót.
A fedél visszahelyezéséhez illessze a horgokat a gépjármű karosszériáján talál-
ható nyílásokhoz.
Kesztyűtartó világítás



)
Fordítsa el a B
foglalatot az óra járásá-
val ellentétes irányba, és emelje ki.

)
Vegye ki az izzót.

Alsó világítás



)
A lámpa fedelének eltávolításához
illesszen csavarhúzót a perem alá.

)
Vegye ki az izzót.

IX
!
GYA KORLATI TUDNIVALÓK
146
BIZTOSÍTÉKCSERE
Biztosíték cseréje

A biztosíték cseréje előtt ki kell deríteni
és meg kell szüntetni a hiba okát.


)
A hibás biztosítékot a szál állapotá-
ról ismerheti fel.


Hozzáférés a szerszámokhoz

A csipesz a motortéri biztosítékdoboz-
ban található.
A hozzáféréshez:


)
Nyissa ki a motorháztetőt (lásd a
„Nyílászárók” c. fejezetet).

)
Nyomja meg a horgot ( A
) és rete-
szelje ki a zárat.

)
Távolítsa el teljesen a fedelet.

)
Vegye ki a csipeszt ( B
).
Jó Rossz


)
A biztosíték kiemeléséhez használ-
ja a speciális csipeszt.

)
A meghibásodott biztosítékot min-
den esetben azonos áramerősségű
biztosítékkal helyettesítse.

)
Ellenőrizze, hogy a dobozon talál-
ható szám, a fedélen látható áram-
erősség megegyezik-e az alábbi
táblázatok adataival.
A cserebiztosítékok a motortéri bizto-
sítékdoboz fedelében találhatók. Gépjárművének elektromos áramkö-
rét a szériafelszerelésként vagy opci-
onálisan beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A CITROËN semminemű fe-
lelősséget nem vállal a nem a
CITROËN által ajánlott, nem
általa szállított vagy nem az előírá-
sainak megfelelő módon beszerelt
kiegészítő tartozékok használatából
adódó meghibásodásokért, illetve
az azok elhárításából származó költ-
ségekért, különösen, ha a bekötött
berendezések összes áramfelvétele
meghaladja a 10 mA-t.

IX
GYA KORLATI TUDNIVALÓK
147

Műszerfali biztosítékok

A biztosítékdobozok a műszerfal alsó
részén, a zárt tárolóhely mögött talál-
hatók (bal oldalon).

Hozzáférés a biztosítékokhoz


)
Nyissa ki a fedelet ( A
).

)
Húzza maga felé a biztosítékot és
vegye ki.

)
Cserélje ki a biztosítékot (ld. a meg-
felelő részt).

Biztosíték
száma





Áramerősség




Funkció




1
*



30 A

Fűtés.


2



15 A

Féklámpa, kiegészítő féklámpa, intelligens
kiszolgálóegység.


3



10 A

Hátsó ködlámpa.


4



30 A

Első ablaktörlő és ablakmosó.


5



10 A

Diagnosztikai csatlakozó.


6



20 A

Központi zár, külső visszapillantó tükrök.


7



15 A

Autórádió, telematika, többfunkciós képernyő,
kihangosító szett.


8



7,5 A

Távirányítós kulcs, légkondicionáló számítógép,
kombinált kijelző, kapcsolóblokk, kormánynál
elhelyezett kapcsolók.


9



15 A

Többfunkciós képernyő, kombinált kijelző.


10



15 A

Intelligens kiszolgálóegység.


11



15 A

Hátsó ablaktörlő.


12



7,5 A

Kombinált kijelző, összkerék-meghajtás
számítógép, légkondicionáló vezérlőfelület, ABS
számítógép, többfunkciós képernyő, fényszórók
automatikus beállítása, fűthető ülések, légzsák
számítógép, kormányszög-érzékelő, napfénytető,
hátsó szélvédő jégmentesítése, távirányító.


13


- Szabad.


14



10 A

Indításgátló érintkező.


15



20 A

Napfénytető.


16



10 A

Külső visszapillantó tükrök, autórádió, telematikai
berendezés.

IX
!
GYA KORLATI TUDNIVALÓK
148

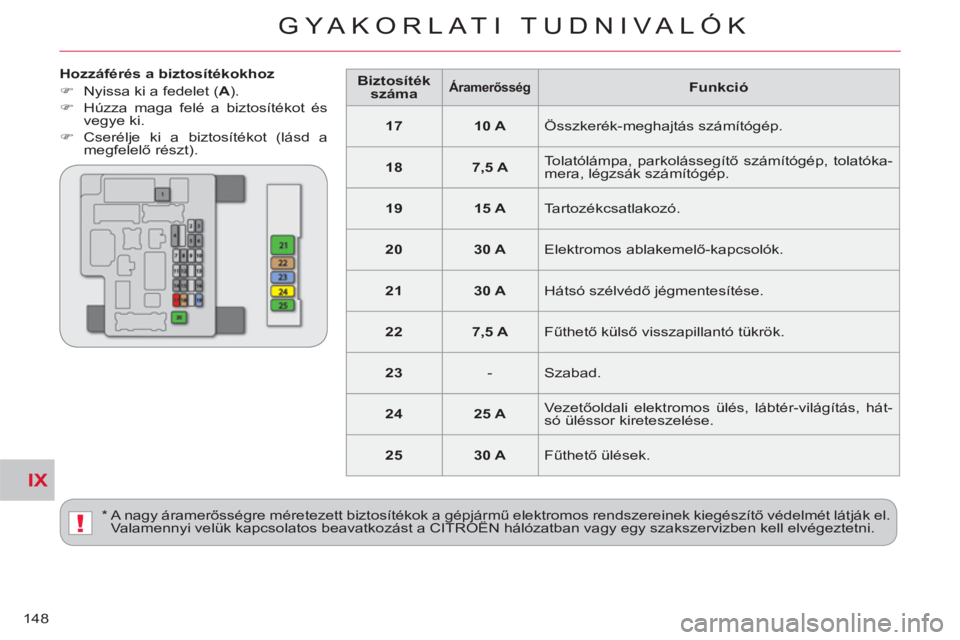

Hozzáférés a biztosítékokhoz


)
Nyissa ki a fedelet ( A
).

)
Húzza maga felé a biztosítékot és
vegye ki.

)
Cserélje ki a biztosítékot (lásd a
megfelelő részt).
* A nagy áramerősségre méretezett biztosítékok a gépjármű elektromos rendszereinek kiegészítő védelmét látják el.
Valamennyi velük kapcsolatos beavatkozást a CITROËN hálózatban vagy egy szakszervizben kell elvégeztetni.


Biztosíték
száma




Áramerősség




Funkció




17



10 A

Összkerék-meghajtás számítógép.


18



7,5 A

Tolatólámpa, parkolássegítő számítógép, tolatóka-
mera, légzsák számítógép.


19



15 A

Tartozékcsatlakozó.


20



30 A

Elektromos ablakemelő-kapcsolók.


21



30 A

Hátsó szélvédő jégmentesítése.


22



7,5 A

Fűthető külső visszapillantó tükrök.


23


- Szabad.


24



25 A

Vezetőoldali elektromos ülés, lábtér-világítás, hát-
só üléssor kireteszelése.


25



30 A

Fűthető ülések.

IX
GYA KORLATI TUDNIVALÓK
149

Motortéri biztosítékok

A biztosítékdoboz a motortér bal oldalán, az akkumulátor
mellett található.

Hozzáférés a biztosítékokhoz


)
Nyissa ki a motorháztetőt (ld. a „Nyílászárók” c. fejezetet).

)
Nyomja meg a horgot ( A
) és reteszelje ki a zárat.

)
Távolítsa el teljesen a fedelet.

)
Cserélje ki a biztosítékot (ld. a megfelelő részt).

)
A biztosítékdoboz megfelelő szigetelésének biztosítása
érdekében a művelet elvégzését követően gondosan
zárja vissza a fedelet.



Biztosíték
száma



Áramerősség




Funkció




1



15 A

Ködfényszórók.


2



7 A

2,4 literes 16V motorszámítógép.


3



20 A

CVT automata sebességváltó
számítógép, CVT automata
sebességváltó vezérlő relé.


4



10 A

Kürt.


5



7,5 A

2,4 literes 16V generátor.


6



20 A

Fényszórómosó.


7



10 A

Légkondicionáló.


8



15 A

2,4 literes 16V motorszámítógép.


9


- Szabad.


10



15 A

Ablaktörlő jégmentesítése.


11


- Szabad.


12


- Szabad.


13


- Szabad.


14



10 A

Bal oldali távolsági fényszóró.


15



10 A

Jobb oldali távolsági fényszóró.


16



20 A

Bal oldali tompított fényszóró (xenon).


17



20 A



Jobb oldali tompított fényszóró (xenon).



18



10 A

Bal oldali tompított fényszóró,
fényszórók automatikus és
manuális beállítása.


19



10 A

Jobb oldali tompított fényszóró.


20


- Szabad.


21



10 A

Gyújtótekercsek.

IX
!
GYA KORLATI TUDNIVALÓK
150

Cserebiztosítékok
A cserebiztosítékok a motortéri biztosítékdoboz fedele alatt
találhatók.
A fedélben nem találhatók 7,5 A, 25 A vagy 30 A mére-
tezésű biztosítékok. Ha egy ilyen mértezésű biztosíték
hibásodik meg, a cseréhez a következő biztosítékokat
használja:
A 7,5 A méretezésű
biztosítékot
egy 10 A,
a 25 A mé-
retezésű biztosítékot
egy 20 A méretezésű cserebiz-
tosítékkal,
a 30 A méretezésű biztosítékot
pedig az
audiorendszer biztosítékával
(
31)
kell helyettesíteni.
* A nagy áramerősségre méretezett biztosítékok a gépjármű elektromos rendszereinek kiegészítő védelmét látják el.
Valamennyi velük kapcsolatos beavatkozást a CITROËN hálózatban vagy egy szakszervizben kell elvégeztetni.

Biztosíték
száma





Áramerősség




Funkció




22



20 A

Motorszámítógép, víz jelenléte a gázolajban érzékelő, befecskendező szivattyú (dízel),
levegőhozam-mérő, vízszonda, lambda-szonda, vezérműtengely helyzetérzékelő, kaniszter
ürítés mágnesszelep, gépjármű-sebesség érzékelő, változó szívás (VTC) mágnesszelep,
EGR mágnesszelep.


23



15 A

Benzinszivattyú, üzemanyag-szintmérő.


24*



30 A

Indítómotor.


25


- Szabad.


26

*



40 A

ABS számítógép, ASC számítógép.


27*



30 A

ABS számítógép, ASC számítógép.


28*



30 A

Kondenzátor ventilátor.


29*



40 A

Hűtő ventilátor.


30



30 A

Utastéri biztosítékdoboz.


31



30 A

Audioerősítő.


32



30 A

Motorszámítógép.


Biztosíték
száma



Áramerősség




33



10 A




34



15 A




35



20 A
