2012 CITROEN C-CROSSER Kezelési útmutató (in Hungarian)

IX
GYA KORLATI TUDNIVALÓK
135
A gépjármű leállítása
A forgalom zavarása nélkül állítsa
le a gépjárművet: a talaj lehetőség
szerint legyen vízszintes, szilárd és
nem csúszós.
Húzza be a parkolóféket, vegye le a
gyújtást, és a kerekek rögzítésének
érdekében kapcsolja az első sebes-
ségi fokozatot.
Ha szükséges, a cserélendő kerék-
kel átlósan elhelyezkedő kereket
ékelje ki.
Soha ne feküdjön emelővel meg-
emelt gépjármű alá, használjon tar-
tóbakot.
A kerék leszerelése

A műveletek sorrendje


)
Ha gépjárműve rendelkezik ilyennel
(opcióként kapható tartozék), he-
lyezze fel a kerékőrcsavar-kulcstol-
datot ( 5
) a kerékkulcsra ( 1
) a kerék-
őrcsavar eltávolításához.

)
A többi csavart a toldat használata
nélkül, a kerékkulccsal ( 1
) lazítsa ki.

)
Helyezze az emelőt ( 2
) az alvázon
kialakított két első ( A
) vagy két hátsó
( B
) emelési pont közül a cserélendő
kerékhez közelebb esőhöz.

)
Hajtsa ki annyira az emelőt ( 2
), hogy
talpa érintkezzen a talajjal. Győződ-
jön meg arról, hogy az emelő talpa
tökéletesen az éppen használt A

vagy B
emelési pont alatt helyezke-
dik-e el.

)
Emelje meg a gépjárművet annyi-
ra, hogy a (nem defektes) pótkerék
akadálytalan felszereléséhez ele-
gendő hely legyen a talaj és a kerék
között.

)
Vegye ki a csavarokat, és helyezze
őket egy tiszta helyre.

)
Vegye le a kereket.

IX
GYA KORLATI TUDNIVALÓK
136

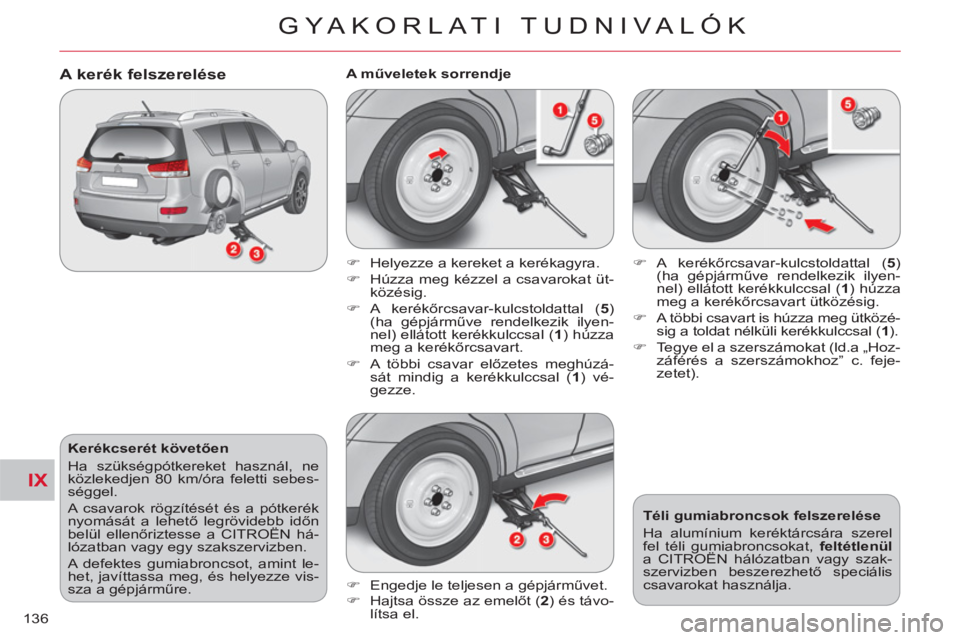

Kerékcserét követően
Ha szükségpótkereket használ, ne
közlekedjen 80 km/óra feletti sebes-
séggel.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN há-
lózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint le-
het, javíttassa meg, és helyezze vis-
sza a gépjárműre.


A kerék felszerelése

A műveletek sorrendje

)
Engedje le teljesen a gépjárművet.

)
Hajtsa össze az emelőt ( 2
) és távo-
lítsa el.
)
A kerékőrcsavar-kulcstoldattal ( 5
)
(ha gépjárműve rendelkezik ilyen-
nel) ellátott kerékkulccsal ( 1
) húzza
meg a kerékőrcsavart ütközésig.

)
A többi csavart is húzza meg ütközé-
sig a toldat nélküli kerékkulccsal ( 1
).

)
Tegye el a szerszámokat (ld.a „Hoz-
záférés a szerszámokhoz” c. feje-
zetet).


Téli gumiabroncsok felszerelése
Ha alumínium keréktárcsára szerel
fel téli gumiabroncsokat, feltétlenül

a CITROËN hálózatban vagy szak-
szervizben beszerezhető speciális
csavarokat használja.


)
Helyezze a kereket a kerékagyra.

)
Húzza meg kézzel a csavarokat üt-
közésig.

)
A kerékőrcsavar-kulcstoldattal ( 5
)
(ha gépjárműve rendelkezik ilyen-
nel) ellátott kerékkulccsal ( 1
) húzza
meg a kerékőrcsavart.

)
A többi csavar előzetes meghúzá-
sát mindig a kerékkulccsal ( 1
) vé-
gezze.

IX
!
!
GYA KORLATI TUDNIVALÓK
137
IZZÓCSERE


Az izzókat száraz ronggyal fog-
ja meg.

A fényszórók tisztítását ne száraz
vagy érdes ronggyal és ne maró
vagy oldószeres folyadékkal vé-
gezze,
inkább szivacsot és szappa-
nos vizet használjon. Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség)
az első és hátsó lámpák belső felü-
letén megjelenő pára természetes
jelenség, mely a lámpák bekapcso-
lása után néhány perccel eltűnik.



Első lámpák



1.
Irányjelzők

(PY21W - 21 W).


2.
Tompított fényszóró
(H11 - 55 W)

vagy xenon-fényszóró (D2S - 35 W).


3.
Helyzetjelző (W5W - 5 W).


4.
Távolsági fényszóró (H7 - 55 W).


5.
Első ködfényszóró

(H11 - 55 W).


VIGYÁZAT!
ÁRAMÜTÉSVESZÉLY!
A xenonizzók cseréjét a CITROËN há-
lózatban vagy egy szakszervizben kell
elvégeztetni.

IX
GYA KORLATI TUDNIVALÓK
138

Irányjelzők cseréje (1)
A színes izzókat azonos jellemzőkkel
rendelkező és azonos színű izzókkal
kell kicserélni.

)
Fordítsa az izzófoglalatot ( A
) balra
és vegye ki.

)
Húzza ki az izzót és cserélje ki.
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.
Hozzáférés a bal oldali lámpákhoz
Amikor a bal oldali izzók egyikét kell ki-
cserélnie, távolítsa el a relédoboz rög-
zítésének anyacsavarját ( B
) és mozdít-
sa el a dobozt hátrafelé.
Hozzáférés a jobb oldali lámpákhoz
Amikor a jobb oldali izzók egyikét kell
kicserélnie:


)
Távolítsa el az ablakmosófolyadék-
tartály rögzítését ( C
) és mozdítsa el
a tartályt hátrafelé.

)
Távolítsa el a hűtőfolyadék-tartály
rögzítőcsavarját ( D
).

)
Távolítsa el a kapcsot ( E
), és előre-
felé mozdítva emelje meg a tartályt.

IX
GYA KORLATI TUDNIVALÓK
139
Helyzetjelző cseréje (3)


)
Csavarozza ki a fedelet ( H
).

)
Kösse ki a csatlakozót.

)
Fordítsa el negyed fordulattal az iz-
zófoglalatot ( I
) és emelje ki.

)
Húzza ki, majd cserélje ki az izzót.
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.

)
Csavarozza ki a fedelet ( F
).

)
Kösse ki a csatlakozót.

)
Fordítsa balra, majd húzza ki az iz-
zót ( G
).
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.
Tompított világítás izzóinak
cseréje (2)
Távolsági fényszóró cseréje (4)


)
Csavarozza ki a fedelet ( J
).

)
Kösse ki a csatlakozót.

)
Húzza félre a rugót ( K
), majd vegye
ki az izzót.
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.

IX
GYA KORLATI TUDNIVALÓK
140

Beépített oldalsó irányjelző izzók
cseréje
Ködfényszórók cseréje (5)


)
Húzza az irányjelzőt ( A
) hátrafelé
és szabadítsa ki.

)
Pattintsa ki az irányjelzőt.

)
Kösse ki az irányjelző csatlakozóját
és hajtsa végre a cserét.
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.
Az izzó beszerzése érdekében fordul-
jon a CITROËN hálózathoz vagy egy
szakszervizhez.

)
A kerékjáratban található A
fedél
minél könnyebb elérése érdekében
fordítsa teljesen kifelé a kereket.
)
Csavarhúzó segítségével vegye le
a kerékjáratban található négy da-
rab B
patentot.

IX
GYA KORLATI TUDNIVALÓK
141
)
Csavarhúzó segítségével vegye le
a lökhárító alatt található négy da-
rab C
patentot.
)
Emelje meg a kerékjáratban találha-
tó D
fedelet, és csúsztassa lefelé.
)
Kösse ki a csatlakozót ( E
).


)
Fordítsa az izzót ( F
) balra és vegye ki.

Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.

IX
GYA KORLATI TUDNIVALÓK
142
Hátsó lámpák


1.
Kiegészítő féklámpa (diódás).


2.
Féklámpa / Helyzetjelzők

(21/5
- W21W - 5 W).


3.
Irányjelzők (WY21W - 21 W).


4.
Tolatólámpa (W21W - 21 W).


5.
Rendszámtábla világítás
(W5W - 5W).


6.
Ködlámpa (W21W - 21 W).


Féklámpák, helyzet- és irányjelzők
cseréje
Ez a két izzófajta nyitott csomagtérajtó-
val, kívülről cserélhető:


)
Nyissa ki a csomagtérajtót (lásd a
„Nyílászárók” c. fejezetet).

)
Csavarozza ki a lámpatest két rög-
zítőcsavarját ( A
).

)
Emelje ki kívülről a lámpatestet.
)
Fordítsa balra a foglalatot ( C
) és
emelje ki.

)
Húzza ki az izzót ( D
) és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.

)
Fordítsa balra a foglalatot ( B
) és
emelje ki.

)
Húzza ki az izzót és cserélje ki. A lámpa visszaszerelésekor a két csa-
tot ( E

) illessze a gépjárművön található
nyílásokkal egyvonalba. A borostyánszínű izzók, így az irány-
jelzők, csak azonos színű és azonos
műszaki jellemzőkkel rendelkező iz-
zókra cserélhetők ki.

Kiegészítő féklámpa cseréje (diódás)
A diódás lámpákat érintő valamennyi be-
avatkozást a CITROËN hálózatban vagy
egy szakszervizben kell elvégeztetni.
