2012 CITROEN C-CROSSER Instrukcja obsługi (in Polish)

IX
INFORMACJE PRAKTYCZNE
143

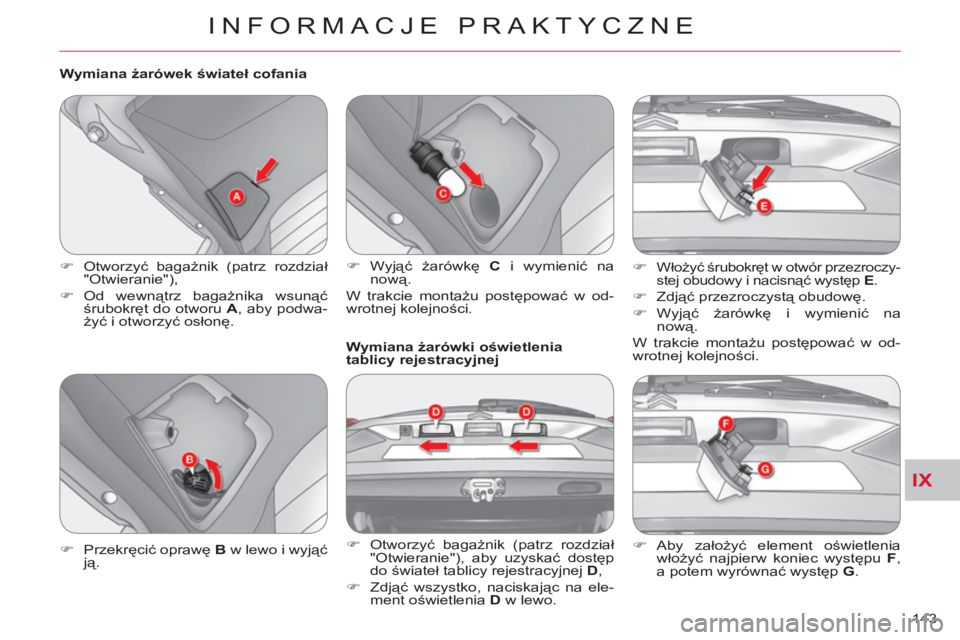

Wymiana żarówek świateł cofania


)
Otworzyć bagażnik (patrz rozdział
"Otwieranie"),

)
Od wewnątrz bagażnika wsunąć
śrubokręt do otworu A
, aby podwa-
żyć i otworzyć osłonę.

Wymiana żarówki oświetlenia
tablicy rejestracyjnej


)
Otworzyć bagażnik (patrz rozdział
"Otwieranie"), aby uzyskać dostęp
do świateł tablicy rejestracyjnej D
,

)
Zdjąć wszystko, naciskając na ele-
ment oświetlenia D
w lewo.
)
Przekręcić oprawę B
w lewo i wyjąć
ją.
)
Wyjąć żarówkę C
i wymienić na
nową.
W trakcie montażu postępować w od-
wrotnej kolejności.
)
Włożyć śrubokręt w otwór przezroczy-
stej obudowy i nacisnąć występ E
.


)
Zdjąć przezroczystą obudowę.

)
Wyjąć żarówkę i wymienić na
nową.
W trakcie montażu postępować w od-
wrotnej kolejności.


)
Aby założyć element oświetlenia
włożyć najpierw koniec występu F
,
a potem wyrównać występ G
.

IX
INFORMACJE PRAKTYCZNE
144

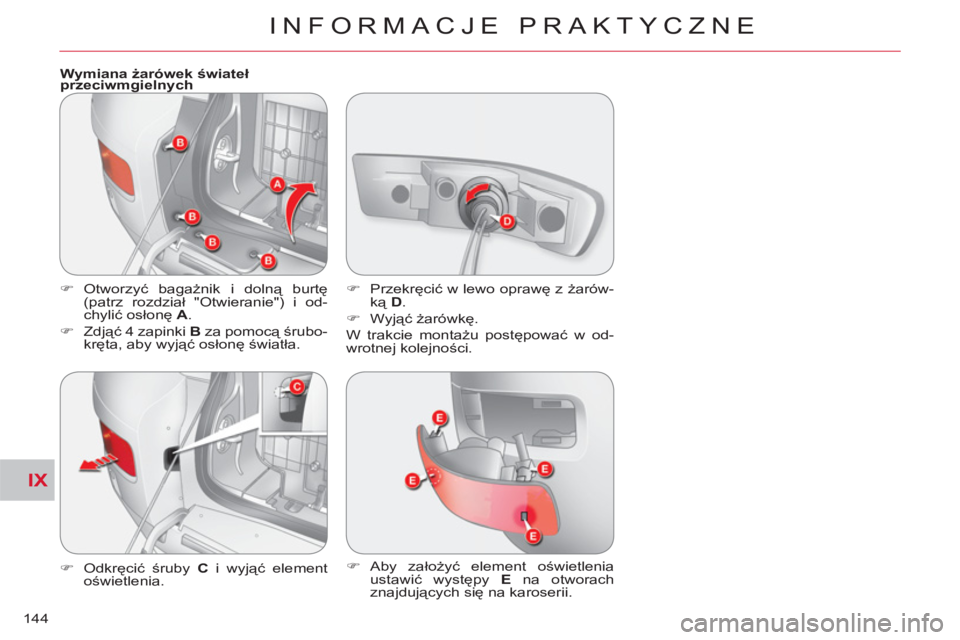

Wymiana żarówek świateł
przeciwmgielnych


)
Otworzyć bagażnik i dolną burtę
(patrz rozdział "Otwieranie") i od-
chylić osłonę A
.

)
Zdjąć 4 zapinki B
za pomocą śrubo-
kręta, aby wyjąć osłonę światła.

)
Odkręcić śruby C
i wyjąć element
oświetlenia.
)
Przekręcić w lewo oprawę z żarów-
ką D
.

)
Wyjąć żarówkę.
W trakcie monta
żu postępować w od-
wrotnej kolejności.


)
Aby założyć element oświetlenia
ustawić występy E
na otworach
znajdujących się na karoserii.

IX
INFORMACJE PRAKTYCZNE
145
ŻARÓWKI W KABINIE

Przednie i t
ylne lampki sufitowe



)
Wsunąć śrubokręt, aby wypiąć osłonę lampki sufi towej.

)
Wyjąć żarówkę naciskając występ A
.
Aby założyć osłonę ustawić zaczepy równo na otworach, znajdujących się na ka-
roserii samochodu.
Oświetlenie schowka przedniego



)
Przekręcić oprawkę B
w kierunku
przeciwnym do ruchu wskazówek
zegara i wyciągnąć ją.

)
Wyciągnąć żarówkę.

Oświetlenie dolne



)
Wsunąć śrubokręt, aby odpiąć osło-
nę oświelenia.

)
Wyciągnąć żarówkę.

IX
!
INFORMACJE PRAKTYCZNE
146
WYMIANA BEZPIECZNIKA
Wymiana bezpiecznika

Przed wymianą bezpiecznika należy roz-
poznać przyczynę usterki i ją usunąć.


)
Na podstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.


Dostęp do narzędzi

Szczypce do wyjmowania bezpieczni-
ków znajdują się w skrzynce bezpiecz-
ników w komorze silnika.
Aby się do nich dostać należy:


)
Otworzyć pokrywę silnika (patrz
rozdział "Otwieranie"),

)
Nacisnąć haczyk A
i odryglować za-
mek,

)
Zdjąć całkowicie pokrywę,

)
Wyjąć szczypce B
.
Dobry Zły


)
Do wyciągnięcia bezpiecznika z
gniazda należy użyć specjalnych
szczypiec.

)
Uszkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o takim sa-
mym natężeniu znamionowym.

)
Sprawdzić, czy numer wygrawe-
rowany na skrzynce zgadza się
z numerem wygrawerowanym na
bezpieczniku i numerem w tabeli
zamieszczonej poniżej.
Zapasowe bezpieczniki znajdują się
na pokrywie skrzynki bezpieczników
komory silnika.
Układ elektryczny pojazdu został zapro-
jektowany w taki sposób, aby działał z
wyposażeniem seryjnym i dodatkowym.

Przed zainstalowaniem innego wypo-
sażenia lub akcesoriów elektrycznych
w pojeździe, skontaktować się z ASO
SIECI CITROËN lub z warsztatem
specjalistycznym.
CITROËN nie ponosi odpowie-
dzialności za koszty związa-
ne z naprawą pojazdu oraz za
uszkodzenia związane z instalacją
akcesoriów nie dostarczonych, nie
zalecanych przez CITROËN i zainsta-
lowanych niezgodnie z zaleceniami
marki, w szczególności jeżeli zużycie
wszystkich podłączonych urządzeń
dodatkowych przekracza 10 mA.

IX
INFORMACJE PRAKTYCZNE
147

Bezpieczniki w descerozdzielczej

Skrzynki bezpieczników znajdują się w
dolnej części deski rozdzielczej za za-
mykanym schowkiem (po lewej stronie).

Dostęp do bezpieczników


)
Otworzyć pokrywę A
,

)
Pociągnąć i zdjąć pokrywę,

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).



Bezpiecznik
Nr



Natężenie



Funkcje




1*



30 A

Ogrzewanie.


2



15 A

Światła stop, trzecie światło stop, BSI.


3



10 A

Światła przeciwmgielne tylne.


4



30 A

Wycieraczka i spryskiwacz przedniej szyby.


5



10 A

Gniazdo diagnostyczne.


6



20 A

Centralny zamek, zewnętrzne lusterka wsteczne.


7



15 A

Radioodtwarzacz, telematyka, ekran wielofunkcyjny,
zestaw głośnomówiący.


8



7,5 A

Klucz z pilotem zdalnego sterowania, kalkulator
klimatyzacji, zestaw wskaźników, panel przycisków,
przełączniki przy kierownicy.


9



15 A

Ekran wielofunkcyjny, zestaw wskaźników.


10



15 A

BSI.


11



15 A

Wycieraczka tylnej szyby.



12



7,5 A

Zestaw wskaźników, kalkulator napędu na
4 koła, panel klimatyzacji, kalkulator ABS,
ekran wielofunkcyjny, automatyczna regulacja
refl ektorów, ogrzewane fotele, kalkulator poduszek
powietrznych, czujnik kąta kierownicy, szyberdach,
odmrażanie tylnej szyby, pilot zdalnego sterowania.


13



-

Wolny.


14



10 A

Stacyjka.


15



20 A

Szyberdach.


16



10 A

Zewnętrzne lusterka wsteczne, radioodtwarzacz,
telematyka.

IX
!
INFORMACJE PRAKTYCZNE
148

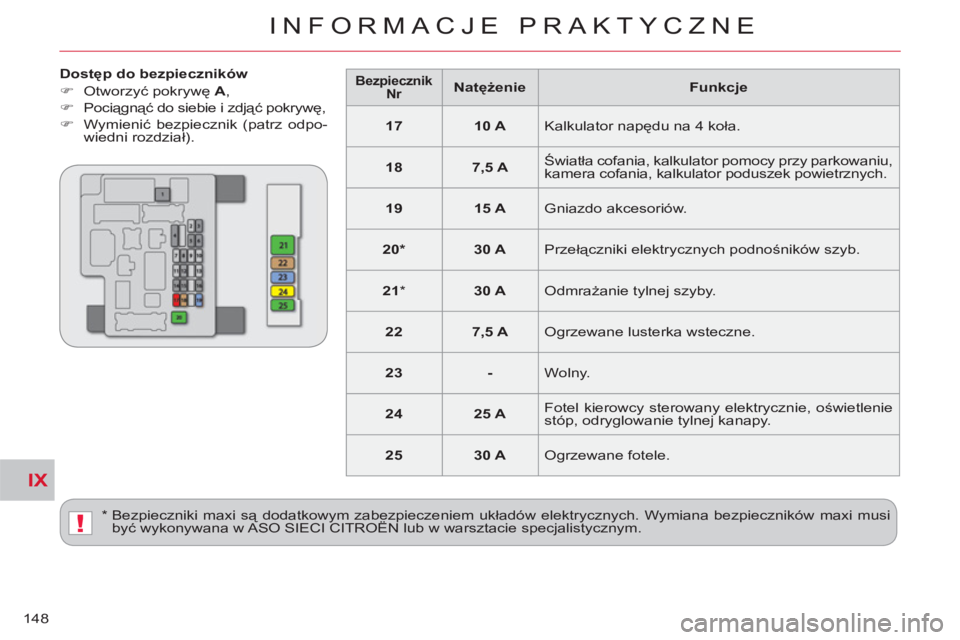

Dostęp do bezpieczników


)
Otworzyć pokrywę A,

)
Pociągnąć do siebie i zdjąć pokrywę,

)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).
* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana bezpieczników maxi musi
być wykonywana w ASO SIECI CITROËN lub w warsztacie specjalistycznym.



Bezpiecznik
Nr



Natężenie



Funkcje




17



10 A

Kalkulator napędu na 4 koła.


18



7,5 A

Światła cofania, kalkulator pomocy przy parkowaniu,
kamera cofania, kalkulator poduszek powietrznych.


19



15 A

Gniazdo akcesoriów.


20*



30 A

Przełączniki elektrycznych podnośników szyb.


21
*

30 A

Odmrażanie tylnej szyby.


22



7,5 A

Ogrzewane lusterka wsteczne.


23



-

Wolny.


24



25 A

Fotel kierowcy sterowany elektrycznie, oświetlenie
stóp, odryglowanie tylnej kanapy.


25



30 A

Ogrzewane fotele.

IX
INFORMACJE PRAKTYCZNE
149

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika przy
akumulatorze (po lewej stronie).

Dostęp do bezpieczników


)
Otworzyć pokrywę silnika (patrz rozdział "Otwieranie"),

)
Nacisnąć haczyk A
i odryglować zamek,

)
Zdjąć całkowicie pokrywę,

)
Wymienić bezpiecznik (patrz odpowiedni rozdział),

)
Po wymianie dokładnie zamknąć pokrywę, aby zapewnić
szczelność skrzynki bezpieczników.



Bezpiecznik
Nr



Natężenie



Funkcje




1



15 A

Refl ektory przeciwmgielne przednie.


2



7 A

Kalkulator silnika 2,4 litra 16V.


3



20 A

Kalkulator automatycznej skrzyni
biegów CVT, przekaźnik dźwigni
automatycznej zmiany biegów CVT.


4



10 A

Sygnał dźwiękowy.


5



7,5 A

Alternator 2,4 litra 16V.


6



20 A

Spryskiwacz refl ektorów.


7



10 A

Klimatyzacja.


8



15 A

Kalkulator silnika 2,4 litra 16V.


9



-

Wolny.


10



15 A

Odmrażanie wycieraczki.


11



-

Wolny.


12



-

Wolny.


13



-

Wolny.


14



10 A

Światło drogowe lewe.


15



10 A

Światło drogowe prawe.


16



20 A

Światło mijania lewe (ksenonowe).


17



20 A

Światło mijania prawe (ksenonowe).


18



10 A

Światło mijania lewe, ręczna i
automatyczna regulacja refl ektorów.


19



10 A

Światło mijania prawe.


20



-

Wolny.


21



10 A

Świece zapłonowe.

IX
!
INFORMACJE PRAKTYCZNE
150

Bezpieczniki zapasowe
Bezpieczniki zapasowe znajdują się na pokrywie skrzynki
bezpieczników komory silnika.
Na pokrywie nie ma bezpieczników zapasowych o am-
perażu 7,5 A, 25 A lub 30 A. Jeżeli zostanie uszkodzony
jeden z bezpieczników o takim natężeniu znamionowym
należy wymienić go na następujący bezpiecznik:

Bezpiecznik 7,5 A
należy wymienić na bezpiecznik
zapasowy 10 A
, bezpiecznik 25 A
na bezpiecznik
zapasowy 20 A
i bezpiecznik 30 A
na bezpiecznik
systemu audio (Nr 31)
.
* Bezpieczniki maxi są dodatkowym zabezpieczeniem systemów elektrycznych. Wymiana bezpieczników maxi musi
być wykonywana w ASO SIECI CITROËN lub w warsztacie specjalistycznym.



Bezpiecznik
Nr



Natężenie



Funkcje




22



20 A

Kalkulator silnika, czujnik wody w oleju napędowym, pompa wtryskowa
(Diesel), przepływomierz powietrza.


23



15 A

Pompa paliwa, wskaźnik paliwa.


24
*

30 A

Rozrusznik.


25



-

Wolny.


26*



40 A

Kalkulator ABS, kalkulator ASC.


27
*

30 A

Kalkulator ABS, kalkulator ASC.


28
*

30 A

Wentylator klimatyzacji.


29
*

40 A

Wentylator chłodnicy.


30



30 A

Skrzynka bezpieczników kabiny.


31



30 A

Wzmacniacz audio.


32



30 A

Kalkulator silnika.


Bezpiecznik Nr



Natężenie




33



10 A




34



15 A




35



20 A
