IX
INFORMACJE PRAKTYCZNE
149

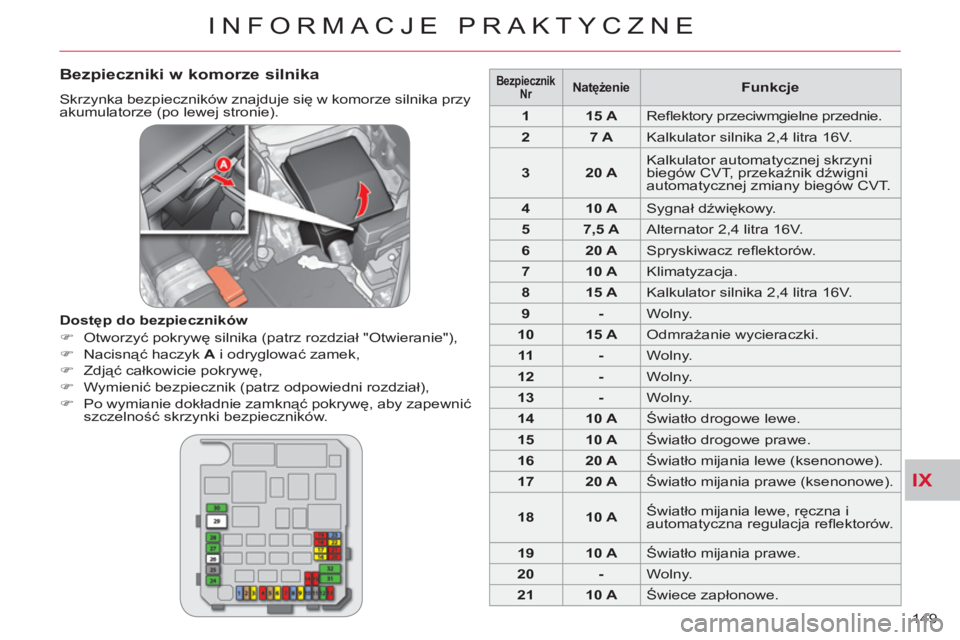

Bezpieczniki w komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika przy
akumulatorze (po lewej stronie).
Dostęp do bezpieczników
)
Otworzyć pokrywę silnika (patrz rozdział "Otwieranie"),
)
Nacisnąć haczyk A
i odryglować zamek,
)
Zdjąć całkowicie pokrywę,
)
Wymienić bezpiecznik (patrz odpowiedni rozdział),
)
Po wymianie dokładnie zamknąć pokrywę, aby zapewnić
szczelność skrzynki bezpieczników.
Bezpiecznik
Nr
Natężenie
Funkcje
1
15 A
Refl ektory przeciwmgielne przednie.
2
7 A
Kalkulator silnika 2,4 litra 16V.
3
20 A
Kalkulator automatycznej skrzyni
biegów CVT, przekaźnik dźwigni
automatycznej zmiany biegów CVT.
4
10 A
Sygnał dźwiękowy.
5
7,5 A
Alternator 2,4 litra 16V.
6
20 A
Spryskiwacz refl ektorów.
7
10 A
Klimatyzacja.
8
15 A
Kalkulator silnika 2,4 litra 16V.
9
-
Wolny.
10
15 A
Odmrażanie wycieraczki.
11
-
Wolny.
12
-
Wolny.
13
-
Wolny.
14
10 A
Światło drogowe lewe.
15
10 A
Światło drogowe prawe.
16
20 A
Światło mijania lewe (ksenonowe).
17
20 A
Światło mijania prawe (ksenonowe).
18
10 A
Światło mijania lewe, ręczna i
automatyczna regulacja refl ektorów.
19
10 A
Światło mijania prawe.
20
-
Wolny.
21
10 A
Świece zapłonowe.
