184I NÖDLÄGE
BYTA INVÄNDIG LAMPA
TAKBELYSNING FRAM
För att byta lampa gör man så här:
❍Ta av belysningsenheten A-fig. 31 i den riktning som anges
av pilarna.
❍Öppna luckan B-fig. 32. Byt ut lamporna C genom att lossa
dem från sidokontakterna. Se till att de nya lamporna sätts
i korrekt mellan kontakterna.
❍Stäng luckan B-fig. 32 och sätt tillbaka enheten A-fig. 31
i sätet och försäkra dig om att blockering sker.
BELYSNING BAGAGEUTRYMME
För att byta lampa gör man så här:
❍Öppna bagageluckan och ta ut lampan A-fig. 33 i pilens riktning.
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m

I NÖDLÄGE185
4
❍Öppna skyddet B-fig. 34 och byt lampan.
❍Stäng igen skyddet B på den transparenta kåpan.
❍Sätt i belysningsenheten A-fig. 33 genom att föra in den i kor-
rekt läge först på ena sidan och sedan den andra tills du hö\
r
ett klickande blockeringsljud.
BELYSNING I HANDSKFACK
För att byta lampa gör man så här:
❍Öppna handskfacket och dra ut belysningsenheten A-fig. 35.
❍Byt ut lampan B genom att lossa den från sidokontakterna.
Sätt i den nya lampan och se till att den fästs korrekt mellan
kontakterna.
fig. 34A0J0118mfig. 35A0J0122m

186I NÖDLÄGE
BELYSNING FÖR SMINKSPEGEL
(beroende på version/marknad)
För att byta lampa gör man så här:
❍Öppna solskyddet och dra ut belysningsenheten A-fig. 36 ge-
nom att bända på den punkt som anges av pilen.
❍Ta bort skyddet B genom att lossa det från flikarna C, byt
ut lampan D-fig. 37 genom att dra ut den och lossa den från
sidokontakterna.
❍Sätt i den nya lampan och försäkra dig om att den sitter kor-
rekt och är blockerad mellan kontakterna.
❍Montera tillbaka skyddet B genom att sätta in det korrekt mel-
lan flikarna C.
❍Sätt i belysningsenheten genom att föra in den på ena sidan
E-fig. 37 och tryck sedan på den andra sidan tills du hör att
fliken F blockeras.
fig. 36A0J0123mfig. 37A0J0124m

I NÖDLÄGE187
4
INSTEGSBELYSNING
För att byta lampa gör man så här:
❍Öppna bildörren och ta ut taklampan genom att trycka med
en skruvmejsel på fjädern A-fig. 38.
❍Tryck på sidan på skyddet B i höjd med de två fäststiften o\
ch
byt lampan C.
❍Montera tillbaka skyddet genom att haka i de två fäststiften.
❍Sätt i belysningsenheten genom att föra in den från sidan D och\
sedan trycka på den andra tills du hör att fjädern blockeras.
BYTA SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elsystemet och löser ut vid funktionsfel eller
ingrepp på själva systemet. När en anordning inte fungerar ska
man alltid kontrollera motsvarande säkring: ledaren A ska vara hel.
I annat fall ska säkringen som gått bytas ut mot en annan med
samma strömstyrka (samma färg).
B hel säkring.
C säkring med avbruten tråd.
fig. 39A0J0048mfig. 38A0J0125m

188I NÖDLÄGE

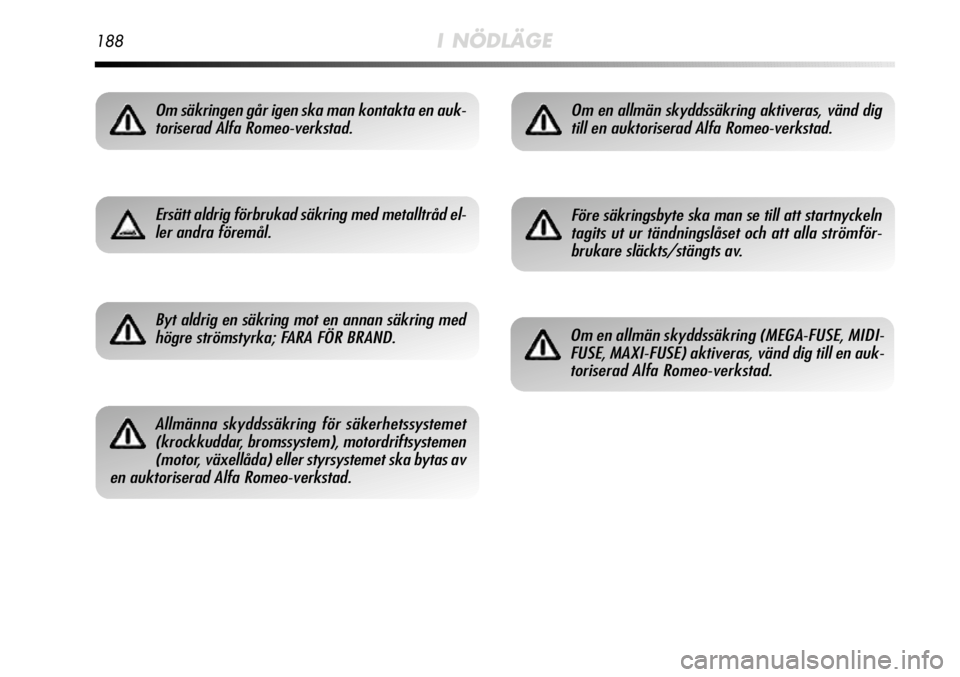

Om säkringen går igen ska man kontakta en auk-toriserad Alfa Romeo-verkstad.
Ersätt aldrig förbrukad säkring med metalltråd el-ler andra föremål.
Byt aldrig en säkring mot en annan säkring medhögre strömstyrka; FARA FÖR BRAND.
Allmänna skyddssäkring för säkerhetssystemet(krockkuddar, bromssystem), motordriftsystemen(motor, växellåda) eller styrsystemet ska bytas av
en auktoriserad Alfa Romeo-verkstad.
Om en allmän skyddssäkring aktiveras, vänd dig till en auktoriserad Alfa Romeo-verkstad.
Före säkringsbyte ska man se till att startnyckelntagits ut ur tändningslåset och att alla strömför-brukare släckts/stängts av.
Om en allmän skyddssäkring (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) aktiveras, vänd dig till en auk-toriserad Alfa Romeo-verkstad.

I NÖDLÄGE189
4
fig. 41A0J0204m

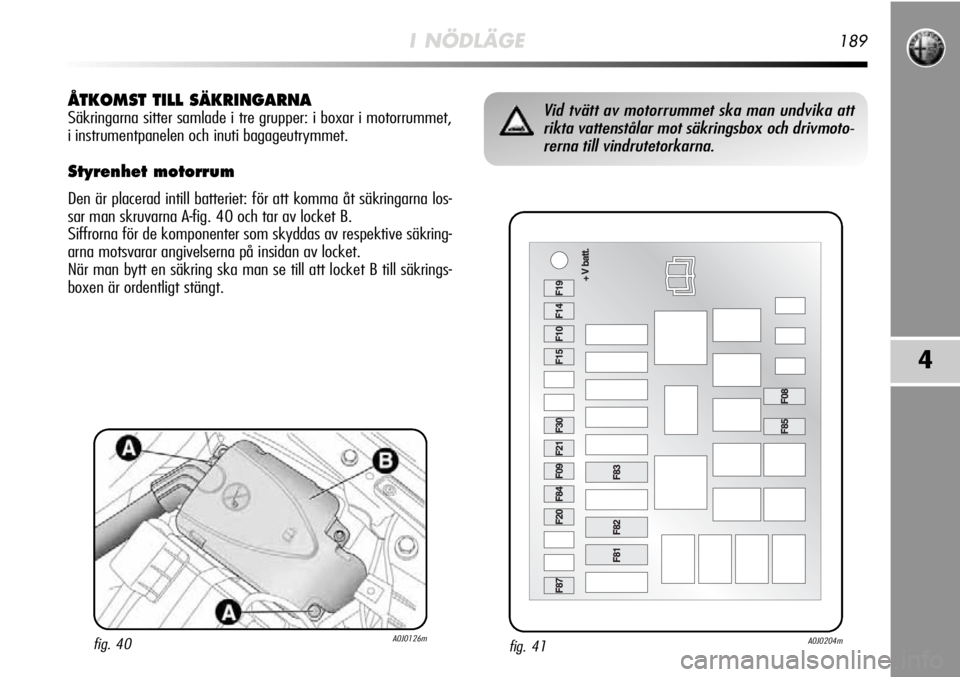

Vid tvätt av motorrummet ska man undvika attrikta vattenstålar mot säkringsbox och drivmoto-rerna till vindrutetorkarna.ÅTKOMST TILL SÄKRINGARNA
Säkringarna sitter samlade i tre grupper: i boxar i motorrummet,
i instrumentpanelen och inuti bagageutrymmet.
Styrenhet motorrum
Den är placerad intill batteriet: för att komma åt säkringar\
na los-
sar man skruvarna A-fig. 40 och tar av locket B.
Siffrorna för de komponenter som skyddas av respektive säkring-
arna motsvarar angivelserna på insidan av locket.
När man bytt en säkring ska man se till att locket B till säkri\
ngs-
boxen är ordentligt stängt.
fig. 40A0J0126m

190I NÖDLÄGE

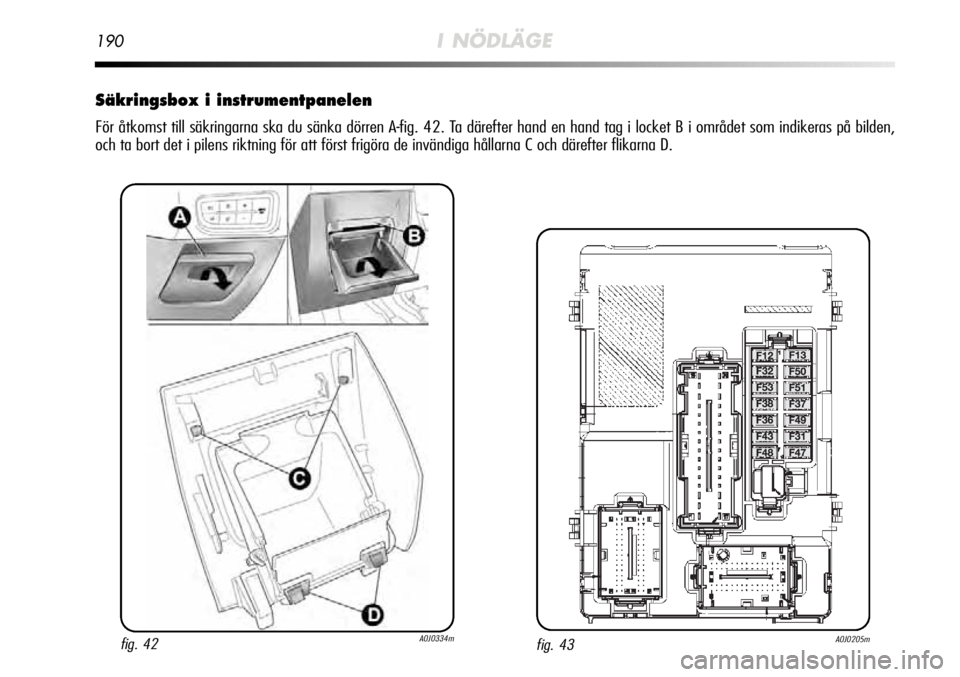

Säkringsbox i instrumentpanelen
För åtkomst till säkringarna ska du sänka dörren A-fig. 42. Ta därefter hand en hand tag i locket B i området som indikeras på\
bilden,
och ta bort det i pilens riktning för att först frigöra de invändiga h\
ållarna C och därefter flikarna D.
fig. 43A0J0205mfig. 42A0J0334m

I NÖDLÄGE191
4
Säkringsbox i bagageutr ymmet
För åtkomst till säkringshållarenheten, som sitter på vä\
nster sida i bagageutrymmet, ska du öppna inspektionsluckan (så som visas i fig. 44).
fig. 45A0J0175mfig. 44A0J0264m
