2012 Abarth Punto Evo Návod k použití a údržbě (in Czech)

184
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●
PLÁN ÚDRŽBY
Plánované prohlídky musí být prováděny vždy po ujetí 15 000 km.
Tisíce kilometrů15 30 45 60 75 90 105 120 135 150 165 180
Kontrola stavu a opotřebení pneumatik a případné seřízení tlaku
Kontrola funkce osvětlení (světlomety, ukazatele směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní
desce, kontrolky ve sdruženém přístroji, atd.)
Kontrola soustavy stíračů a ostřikovačů oken a případné seřízení
trysek
Kontrola polohy stěrek čelního/zadního okna a jejich opotřebení
Kontrola stavu a opotřebení obložení předních kotoučových brzd
a ukazatele opotřebení obložení
Kontrola stavu a opotřebení obložení zadních kotoučových brzd
a kontrola ukazatele opotřebení obložení
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie,
ochrany spodku karosérie, pevných a ohebných úseků potrubí
(výfuk, přívod paliva, brzdy), pryžových prvků (manžety, pouzdra,
silentbloky, atd.)
Kontrola čistoty zámků, víka motorového a zavazadlového
prostoru, vyčištění a namazání pákových mechanismů
Kontrola a případné doplnění kapalin (spojkové/brzdové
hydraulické kapaliny, kapaliny do ostřikovačů, elektrolytu,
chladicí kapaliny motoru, atd.)
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů

185
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
(1)Kvůli záruce řádné činnosti a vyloučení vážného poškození motoru je třeba zásadně dodržovat tot–
– používat výhradně svíčky certifikované pro motory 1.4 Turbo Multi Air stejného typu a značky (viz
odstajec „Motor“);
– pečlivě dodržovat intervaly výměny svíček určené plánem údržby;
– doporučujeme výměnu provádět autorizovaným servisem Abarth.
(2) Pokud je vozidlo opatřeno soupravou esseesse (u příslušných verzí), je třeba vyměnit motorový olej a filtr
motorového oleje každých 10 000 km nebo 12 měsíců.
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ●
●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●
Tisíce kilometrů15 30 45 60 75 90 105 120 135 150 165 180
Vizuální kontrola stavu rozvodového řemene
Kontrola výfukových emisí/kouřivosti
Kontrola provozuschopnosti řídicích systémů motoru
(přes diagnostickou zásuvku)
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna rozvodového řemene (*)
Výměna zapalovacích svíček (1)
Výměna vložky vzduchového filtru
Výměna motorového oleje a olejového filtru
(anebo každých 12 měsíců) (2)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (nebo každých 15 měsíců)
(*) V případě velmi náročných provozních podmínek (chladné klima, provoz po městě, dlouhodobý volnoběh, prašné prostředí) je nutno
rozvodový řemen vyměnit jednou za 4 roky bez ohledu na počet ujetých kilometrů a v každém případě jednou za 5 let.

186
PROVOZ VOZIDLA ZA ZTÍŽENÝCH
PODMÍNEK
Jestliže je vozidlo provozováno převážně za některé
z následujících, zvlášť náročných podmínek:
❒jízda po prašných vozovkách;
❒opakovaná jízda na krátké vzdálenosti (do 7 – 8 km)
a při venkovní teplotě pod nulou;
❒jízda s motorem, který často běží naprázdno, nebo
při jízdách na dlouhé vzdálenosti nízkou rychlostí
(např. taxi nebo rozvoz zboží) či po dlouhé odstávce
vozidla;
❒cyklus po městě;
je nutno provádět následující kontroly v kratších
intervalech, než je uvedeno v plánu údržby:
❒kontrola stavu a opotřebení obložení předních
kotoučových brzd;
❒kontrola čistoty zámků víka motorového
a zavazadlového prostoru, vyčištění a promazání
pákoví;
❒vizuální kontrola stavu: motoru, převodovky,
převodných ústrojí, pevných úseků a ohebných
úseků potrubí (vý – u – přívodu paliva – brzd),
pryžových prvků (kryty – manžety – objímky – atd.)
❒kontrola nabití baterie a hladiny elektrolytu;
❒vizuální kontrola stavu řemenů náhonu vedlejších
agregátů;
❒kontrola a případná výměna pylového filtru;
❒kontrola a případná výměna vzduchového filtru.
PRAVIDELNÉ KONTROLY
Po každých 1000 km nebo před dlouhými cestami
zkontrolujte a případně obnovte:
❒hladinu chladicí kapaliny motoru;
❒hladinu brzdové kapaliny;
❒hladinu kapaliny v ostřikovači skel;
❒tlak a stav pneumatik;
❒fungování osvětlovací soustavy (světlometů, ukazatelů
směru, výstražných světel, atd.);
❒fungování stírací/ostřikovací soustavy
a umístění/opotřebení stěrek stíračů čelního/zadního
okna;
Vždy po 3000 km zkontrolujte a případně doplňte
hladinu motorového oleje.
Doporučujeme používat výrobky firmy PETRONAS
LUBRICANTS, které byly vyvinuty a vyrobeny výhradně
pro vozidla značky Abarth (viz tabulku „Náplně“
v kapitole „Technické údaje“).
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

187
KONTROLA HLADIN
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
obr. 166
Při práci v motorovém
prostoru nekuřte:
mohly by se zde nacházet
hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
Pozor: Při doplňování
nesmíte zaměnit
kapaliny různého typu;
takové kapaliny nejsou
kompatibilní a mohl by se vážně
poškodit motor.
1. Chladicí kapalina motoru – 2. Akumulátor – 3. Ostřikovací kapalina
– 4. Brzdová kapalina – 5. Motorový olej.
132 4
5
F0U170Ab

188
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U171Abobr. 167
MOTOROVÝ OLEJ obr. 167
Při kontrole hladiny oleje musí vozidlo stát na rovné
ploše a motor musí ýt ještě zahřátý (asi 5 minut po
vypnutí).
Hladina oleje se musí nacházet mezi značkami MIN
a MAX na měrce oleje B.
Hladina mezi značkami MIN a MAX se rovná asi 1 l
oleje.
Jakmile se hladina oleje nachází u značky nebo pod
značkou MIN,doplňte hladinu plnicím otvorem po
značku MAX.
Hladina oleje nesmí nikdy překročit značku MAX.SPOTŘEBA MOTOROVÉHO OLEJE
Motor spotřebuje asi 400 gramů oleje na 1000 km.
V prvním období provozu se motor zabíhá. Spotřebu
oleje lze proto považovat za stabilizovanou teprve po
ujetí prvních 5 000 – 6 000 km.
UPOZORNĚNÍ Spotřeba motorového oleje závisí na
způsobu jízdy a na provozních podmínkách vozu.
UPOZORNĚNÍ Před kontrolou hladiny po doplnění
nebo výměně oleje nechejte motor běžet několik
sekund a po vypnutí počkejte několik minut.
Jestliže je motor zahřátý, pracujte
v motorovém prostoru s co největší
opatrností. Jestliže je motor zahřátý, může se
kdykoli spustit elektrický větrák: nebezpečí
úrazu. Pozor na šály, kravaty a volné části
oděvu: mohly by být vtaženy do ústrojí
v pohybu.
POZOR
K doplnění hladiny oleje je nutno použít
olej se stejnými charakteristikami jaké má
olej, který se v motoru již nachází.

189
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U172Abobr. 168
CHLADICÍ KAPALINA MOTORU obr. 168
Hladinu kapaliny je nutno kontrolovat při studeném
motoru. Hladina se musí nacházet mezi značkami MIN
a MAX na nádržce
Při nedostatečné hladině doplňte do nádrže pomalu
plnicím otvorem směs 50 % destilované vody
a 50 % kapalina PARAFLU
UPod firmy
PETRONAS LUBRICANTS až na značku MAX.
Použitý olej a olejový filtr obsahují
nebezpečné látky pro životní prostředí.
Doporučujeme, abyste si nechali výměnu
oleje i filtru provést u autorizovaných servisů
Abarth, které jsou vybaveny zařízením na
zpracování vyjetého oleje a použitých filtrů podle
předpisů o ochraně životního prostředí.
Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs
PARAFLU
UP. Do soustavy je nutno
případně doplnit kapalinu stejného typu jako ta,
jež se v ní již nachází. Kapalina PARAFLU
UPse
nesmí míchat s žádným jiným typem kapaliny.
Kdyby i přesto došlo ke smíchání kapalin různého
typu, v žádném případě nespouštějte motor a
kontaktujte nejbližší autorizovaný servis Abar th.
Směs PARAFLUUPa destilované vody v koncentraci 50 %
je mrazuvzdorná do –35 °C.
Při používání vozidla v obzvlášť náročných klimatických
podmínkách doporučujeme směs 60 % PARAFLU
UP
a 40 % destilované vody.
Chladicí soustava je přetlaková. Při
výměně je nutno používat pouze
originální uzávěr nádržky chladicí kapaliny, aby
se nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin
POZOR

F0U173Abobr. 169190
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
KAPALINA DO OSTŘIKOVAČŮ ČELNÍHO/
ZADNÍ SKLA A DO SVĚTLOMETŮ obr. 169
Pro doplnění kapaliny sejměte uzávěr A.
Do ostřikovačů používejte směs vody a kapaliny
TUTELA PROFESSIONAL SC35 v následujícím poměru:
V létě: 30 % TUTELA PROFESSIONAL SC35 a 70%
vody.
V zimě: 50 % TUTELA PROFESSIONAL SC35 a 50 %
vody.
Při teplotách od −20 °C používejte čistý přípravek
TUTELA PROFESSIONAL SC35.
Hladina se kontrolujte pohledem na nádržku.
Nejezděte s prázdnou nádržkou kapaliny
do ostřikovačů: ostřikování má zásadní
význam pro lepší výhled.
POZOR
Některé přísady do ostřikovačů jsou
hořlavé. V motorovém prostoru se
nacházejí horké části, které by se při kontaktu
s nimi mohly vznítit .
POZOR

191
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

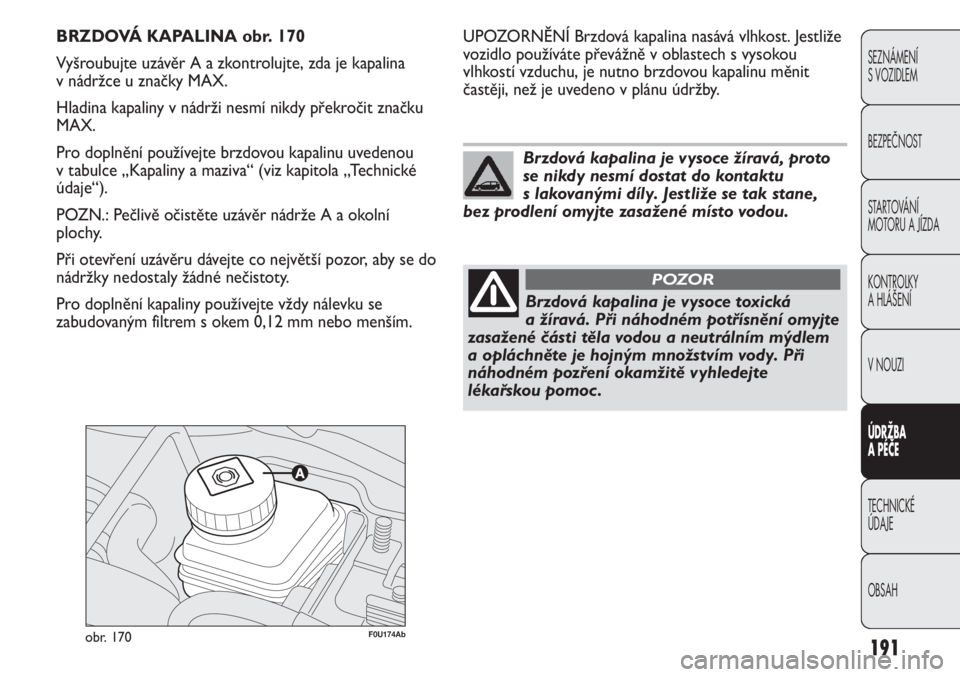

F0U174Abobr. 170
UPOZORNĚNÍ Brzdová kapalina nasává vlhkost. Jestliže
vozidlo používáte převážně v oblastech s vysokou
vlhkostí vzduchu, je nutno brzdovou kapalinu měnit
častěji, než je uvedeno v plánu údržby. BRZDOVÁ KAPALINA obr. 170
Vyšroubujte uzávěr A a zkontrolujte, zda je kapalina
v nádržce u značky MAX.
Hladina kapaliny v nádrži nesmí nikdy překročit značku
MAX.
Pro doplnění používejte brzdovou kapalinu uvedenou
v tabulce „Kapaliny a maziva“ (viz kapitola „Technické
údaje“).
POZN.: Pečlivě očistěte uzávěr nádrže A a okolní
plochy.
Při otevření uzávěru dávejte co největší pozor, aby se do
nádržky nedostaly žádné nečistoty.
Pro doplnění kapaliny používejte vždy nálevku se
zabudovaným filtrem s okem 0,12 mm nebo menším.
Brzdová kapalina je vysoce žíravá, proto
se nikdy nesmí dostat do kontaktu
s lakovanými díly. Jestliže se tak stane,
bez prodlení omyjte zasažené místo vodou.
Brzdová kapalina je vysoce toxická
a žíravá. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním mýdlem
a opláchněte je hojným množstvím vody. Při
náhodném pozření okamžitě vyhledejte
lékařskou pomoc .
POZOR
