2012 Abarth Punto Evo Návod k použití a údržbě (in Czech)

128
U
z
A
a
V
p
J
n
d
n
p
a
a
U
a
je
v
n UPOZORNĚNÍ Při nárazu ze strany dosáhneme nejlepší
ochranu za podmínky, že budeme na sedadle sedět ve
správné poloze a umožníme tak bočním airbagům se
řádně rozvinout.
UPOZORNĚNÍ K aktivaci čelních a/nebo postranních
airbagů může dojít i v případě, kdy bude vozidlo
vystaveno silnému nárazu ve spodku karosérie, např.
o obrubník, chodník nebo tvrdé vyvýšeniny na vozovce
či při vjetí do hlubokých výmolů či na jiné terénní
nerovnosti.
UPOZORNĚNÍ Při nafouknutí airbagů se vyvine teplo
a dojde k úniku malého množství prachu. Ten není
škodlivý a neznamená vypuknutí požáru. Povrch
nafouknutého vaku a vnitřek kabiny se mohou pokrýt
zbytky prášku: tento prášek může dráždit kůži a oči.
Při případném zasažení se omyjte vodou a neutrálním
mýdlem.
Životnost pyrotechnické nálože airbagu a spirálového
kontaktu je uvedena na štítku v odkládací skříňce.
Jakmile se blíží konec životnosti, nechejte si je vyměnit
u autorizovaného servisu Abarth.
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZAMANUTENZIONE
E CURADATI TECNICI
INDICESEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
109-130 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:52 Pagina 128

Neopírejte hlavu, paže nebo lokty o
dveře, okna nebo v místech, do kterých se
vak bočního airbagu (Window Bag) rozvine,
abyste se nemohli při jeho nafouknutí poranit .
POZOR
Nevystrkujte nikdy hlavu, paže ani lokty
z oken.
POZOR
n
potahy n
Pokud se kontrolka
¬
nerozsvítí po
otočení klíčku do polohy MAR nebo
zůstane svítit během jízdy (spolu s hlášením na
multifunkčním displeji u určitých verzí), je
možné, že se vyskytla závada v zádržných
systémech; v takovém případě se nemusí airbagy
nebo dotahovače aktivovat v případě nehody
nebo řidčeji aktivovat se chybně. Než budete
pokračovat v jízdě, nechejte systém bez prodlení
zkontrolovat u autorizovaného servisu Abarth.
POZOR
VŠEOBECNÁ UPOZORNĚNÍ
P
p
dýmku,
zásahemv
nafukov
překážk
vždy ve
109-130 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:52 Pagina 129

130
S klíčkem ve spínací skříňce zapalování
v poloze MAR se mohou airbagy
aktivovat i při stojícím vozidle a vypnutém
motoru, pokud do něho narazí jiné jedoucí
vozidlo. To znamená, že ani ve stojícím voze se
nesmějí na předním sedadle v žádném případě
nacházet děti. Upozorňujeme, že s klíčkem ve
spínací skříňce zapalování na STOP se při
nárazu neaktivuje žádné zádržné zařízení
(airbag ani dotahovače). Proto v takových
případech nelze neaktivování těchto zařízení
považovat za selhání systému.
POZOR
Pokud bylo vozidlo odcizeno nebo byl
podniknut pokus o jeho odcizení, stal
se obětí vandalismu, došlo k jeho zaplavení,
nechejte airbagový systém zkontrolovat
v autorizovaném servisu Fiat .
POZOR
Otočením klíčku ve spínací skříňce
zapalování na MAR se kontrolka “
(při zapnutém čelním airbagu spolucestujícího)
rozsvítí a bliká několik sekund, aby připomněla
řidiči, že se při nárazu bude airbag aktivovat ,
pak musí zhasnout .
POZOR
j
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZAMANUTENZIONE
E CURADATI TECNICI
INDICESEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
109-130 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:52 Pagina 130

131
NASTARTOVÁNÍ MOTORU
Vozidlo je vybaveno elektronickým zařízením blokování
motoru. Pokud se motor nedá nastartovat, postupujte
podle pokynů uvedených v oddíle „Soustava Fiat
CODE“ v 1. kapitole. V prvních sekundách po spuštění
motoru, a zvlášť po delší nečinnosti, můžete slyšet,
že motor více hlučí. Tento jev není příznakem funkční
poruchy, ale jedná se o charakteristiku hydraulických
zdvihátek ventilů. Tato zdvihátka značně omezují nároky
na údržbu.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
STARTOVÁNÍ MOTORU A JÍZDA
Je nanejvýš nebezpečné nechávat motor
běžet v uzavřených prostorách. Motor
spotřebovává kyslík a produkuje uhlovodíky,
oxid uhelnatý a další toxické plyny.
POZOR
Doporučujeme, abyste v prvním období
provozu nepožadovali od vozidla nejvyšší
výkony (např. velmi prudké akcelerace,
dlouhé jízdy v nejvyšších otáčkách, příliš prudká
brzdění atd.).
Po vypnutí motoru nenechávejte klíček
ve spínací skříňce zapalování, aby se
zbytečným odběrem proudu nevybíjel
akumulátor.
Nezapomeňte, že když motor neběží,
nefunguje posilovač brzd ani posilovač
řízení. Při brzdění i řízení proto musíte vyvinout
mnohem větší sílu než obvykle.
POZOR

ZAHŘÁTÍ MOTORU PO NASTARTOVÁNÍ
Postupujte takto:
❒Pomalu se rozjeďte s motorem ve středních
otáčkách bez prudkých akcelerací.
❒Při prvních kilometrech nezatěžujte motor na plný
výkon. Doporučujeme počkat, až ručička ukazatele
teploty chladicí kapaliny motoru opustí výchozí
polohu.
132
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Dokud motor neběží, není aktivní brzdový
posilovač ani posilové řízení, takže je
nutno na brzdový pedál i na volant vyvíjet
vyšší sílu než obvykle.
V žádném případě nespouštějte motor
tlačením, tažením nebo rozjezdem
z kopce. Takovým startováním by mohlo
do katalyzátoru natéct palivo a nenapravitelně jej
poškodit .
Postupujte takto:
❒zatáhněte parkovací brzdu;
❒zařaďte neutrál;
❒spojkový pedál sešlápněte na doraz, pedál akcelerace
nesmí být sešlápnutý;
❒otočte klíčkem zapalování na polohu AVV a uvolněte
jej, jakmile motor naskočí.
Pokud motor nenaskočí na první pokus, je třeba otočit
klíč zpět do polohy STOP, a až pak zopakovat postup
startování motoru.
Pokud se při klíči ve spínací skříňce v poloze MAR
rozsvítí ve sdruženém přístroji kontrolka
Yspolu
s kontrolkou
U, doporučujeme otočit klíč zpět do
polohy STOP a pak znovu do polohy MAR. Jestliže
kontrolka zůstane svítit, zkuste motor nastartovat
dalšími klíči od vozidla.
UPOZORNĚNÍ Jestliže se kontrolka
Yna přístrojové
desce rozsvítí a zůstane svítit, obraťte se bez prodlení
na autorizovaný servis Abarth.
UPOZORNĚNÍ S vypnutým motorem nenechávejte
klíček zapalování v poloze MAR.

133
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček zapalování do
polohy STOP
UPOZORNĚNÍ: Po náročně jízdě dejte motoru před
vypnutím možnost, aby „nabral dech“. To znamená,
že ho necháte běžet naprázdno, aby se snížila teplota
v motorovém prostoru.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Protočení motoru jednorázovým
prošlápnutím pedálu akcelerace k ničemu
neslouží, jen se zbytečně spotřebuje palivo
a navíc je to velmi škodlivé pro motory
s turbokompresorem.
F0U124Abobr. 124
PARKOVÁNÍ S VOZIDLEM
Postupujte takto:
❒vypněte motor a zabrzděte parkovací brzdu;
❒zařaďte rychlostní stupeň (jedničku při stání do
svahu, nebo zpáteční rychlost při stání ze svahu),
nechejte kola natočená.
Při stání v prudkém svahu doporučujeme kola zajistit
klínem nebo kamenem. Nikdy nenechávejte klíček ve
spínací skříňce zapalování, aby se nevybila baterie. Při
vystoupení z vozidla nezapomeňte vytáhnout klíček ze
zapalování.
Nikdy nenechávejte ve voze děti bez
dozoru. Při opouštění vozu vytáhněte
vždy klíček ze zapalování a vezměte jej s sebou.
POZOR

134
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

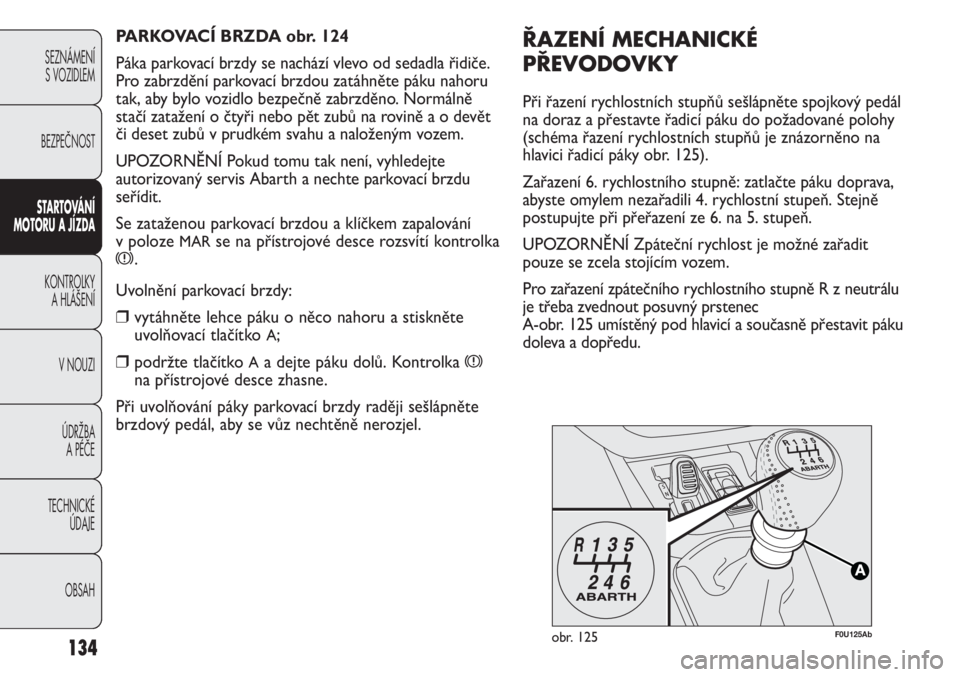

F0U125Abobr. 125
ŘAZENÍ MECHANICKÉ
PŘEVODOVKY
Při řazení rychlostních stupňů sešlápněte spojkový pedál
na doraz a přestavte řadicí páku do požadované polohy
(schéma řazení rychlostních stupňů je znázorněno na
hlavici řadicí páky obr. 125).
Zařazení 6. rychlostního stupně: zatlačte páku doprava,
abyste omylem nezařadili 4. rychlostní stupeň. Stejně
postupujte při přeřazení ze 6. na 5. stupeň.
UPOZORNĚNÍ Zpáteční rychlost je možné zařadit
pouze se zcela stojícím vozem.
Pro zařazení zpátečního rychlostního stupně R z neutrálu
je třeba zvednout posuvný prstenec
A-obr. 125 umístěný pod hlavicí a současně přestavit páku
doleva a dopředu. PARKOVACÍ BRZDA obr. 124
Páka parkovací brzdy se nachází vlevo od sedadla řidiče.
Pro zabrzdění parkovací brzdou zatáhněte páku nahoru
tak, aby bylo vozidlo bezpečně zabrzděno. Normálně
stačí zatažení o čtyři nebo pět zubů na rovině a o devět
či deset zubů v prudkém svahu a naloženým vozem.
UPOZORNĚNÍ Pokud tomu tak není, vyhledejte
autorizovaný servis Abarth a nechte parkovací brzdu
seřídit.
Se zataženou parkovací brzdou a klíčkem zapalování
v poloze
MARse na přístrojové desce rozsvítí kontrolka
x.
Uvolnění parkovací brzdy:
❒vytáhněte lehce páku o něco nahoru a stiskněte
uvolňovací tlačítko
A;
❒podržte tlačítko Aa dejte páku dolů. Kontrolka x
na přístrojové desce zhasne.
Při uvolňování páky parkovací brzdy raději sešlápněte
brzdový pedál, aby se vůz nechtěně nerozjel.

135
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Pro řádné přeřazení rychlostních stupňů
je třeba sešlápnout spojkový pedál až
na podlahu. Ujistěte se, že se pod pedály
nenacházejí svrchní koberečky a nepřekážely při
sešlápnutí pedálů.
POZOR
Nepokládejte při řízení ruku na řadicí
páku, i mírným namáháním se časem
mohou převodové mechanismy poškodit .
UPOZORNĚNÍ Spojkový pedál se smí používat
výhradně k přeřazování rychlostních stupňů. Při řízení se
ani lehce neopírejte nohou o spojkový pedál. U určitých
verzí vozidel může zasáhnout řídicí elektronika
spojkového pedálu, pokud chybný styl řízení vyhodnotí
jako poruchu.ÚSPORA PALIVA
Uvádíme několik užitečných doporučení, která umožňují
snížit spotřebu paliva a škodlivé emise.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a nechejte provést
všechny kontroly a seřízení dle „Plánu údržby“.
Pneumatiky
Pravidelně kontrolujte tlak v pneumatikách, a to
nejméně jednou za měsíc. Příliš nízký tlak
v pneumatikách vede ke zvýšení spotřeby pohonných
hmot, protože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým prostorem.
Hmotnost vozu (zejména v městském provozu) má vliv
na spotřebu paliva a na stabilitu vozidla.
