PRAKTIČNE INFORMACIJE

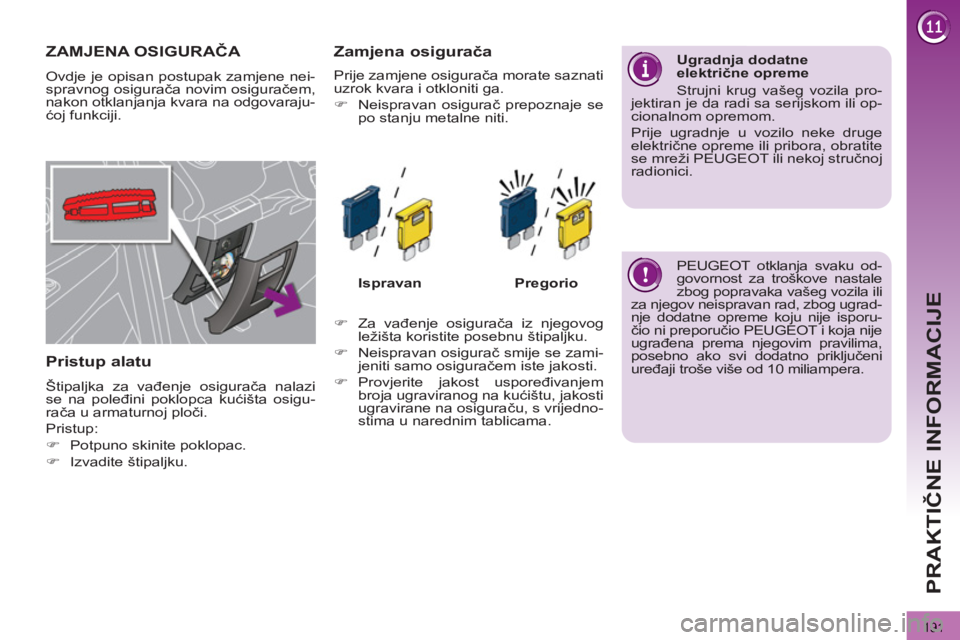

ZAMJENA OSIGURAČA

Ovdje je opisan postupak zamjene nei-
spravnog osigurača novim osiguračem,
nakon otklanjanja kvara na odgovaraju-
ćoj funkciji.


Pristup alatu

Štipaljka za vađenje osigurača nalazi
se na poleđini poklopca kućišta osigu-
rača u armaturnoj ploči.
Pristup:


)
Potpuno skinite poklopac.

)
Izvadite štipaljku.



Zamjena osigurača



Ispravan



Pregorio





)
Za vađenje osigurača iz njegovog
ležišta koristite posebnu štipaljku.

)
Neispravan osigurač smije se zami-
jeniti samo osiguračem iste jakosti.

)
Provjerite jakost uspoređivanjem
broja ugraviranog na kućištu, jakosti
ugravirane na osiguraču, s vrijedno-
stima u narednim tablicama.

Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila pro-
jektiran je da radi sa serijskom ili op-
cionalnom opremom.
Prije ugradnje u vozilo neke druge
električne opreme ili pribora, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
PEUGEOT otklanja svaku od-
govornost za troškove nastale
zbog popravaka vašeg vozila ili
za njegov neispravan rad, zbog ugrad-
nje dodatne opreme koju nije isporu-
čio ni preporučio PEUGEOT i koja nije
ugrađena prema njegovim pravilima,
posebno ako svi dodatno priključeni
uređaji troše više od 10 miliampera.

Prije zamjene osigurača morate saznati
uzrok kvara i otkloniti ga.


)
Neispravan osigurač prepoznaje se
po stanju metalne niti.

192
PRAKTIČNE INFORMACIJE


Osigurači u armaturnoj ploči

Kućište osigurača smješteno je u do-
njem dijelu armaturne ploče.
Tablice osigurača

Broj
osigurača

Jakost
(A)


Namjena




F1



15

Brisač stražnjeg stakla.


F2



-

Ne koristi se.


F3



5

Računalo zračnih jastuka.


F4



10

Unutrašnji elektrokromni retrovizor, klima uređaj,
komutacijsko zaštitno kućište, multimedijalna
oprema u stražnjem dijelu.


F5



30

Sekvencijalni podizači prednjih prozora.


F6



30

Sekvencijalni podizači stražnjih prozora.


F7



5

Prednje i stražnje stropno svjetlo, spot svjetla,
stražnja svjetla za čitanje, svjetlo na zaslonu za
sunce, svjetlo u pretincu za rukavice, svjetlo u
središnjem naslonu za ruke, upravljanje relejem
12 V u prtljažniku.

193
PRAKTIČNE INFORMACIJE

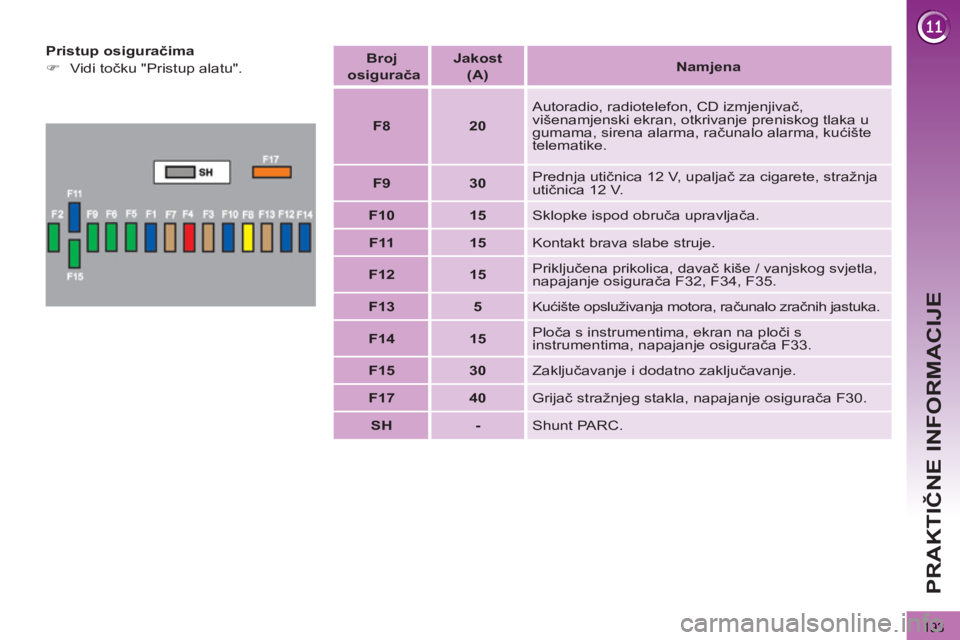

Pristup osiguračima


)
Vidi točku "Pristup alatu".

Broj
osigurača

Jakost
(A)

Namjena




F8



20

Autoradio, radiotelefon, CD izmjenjivač,
višenamjenski ekran, otkrivanje preniskog tlaka u
gumama, sirena alarma, računalo alarma, kućište
telematike.


F9



30

Prednja utičnica 12 V, upaljač za cigarete, stražnja
utičnica 12 V.


F10



15

Sklopke ispod obruča upravljača.


F11



15

Kontakt brava slabe struje.


F12



15

Priključena prikolica, davač kiše / vanjskog svjetla,
napajanje osigurača F32, F34, F35.


F13



5

Kućište opsluživanja motora, računalo zračnih jastuka.


F14



15

Ploča s instrumentima, ekran na ploči s
instrumentima, napajanje osigurača F33.


F15



30

Zaključavanje i dodatno zaključavanje.


F17



40

Grijač stražnjeg stakla, napajanje osigurača F30.


SH



-

Shunt PARC.

194
PRAKTIČNE INFORMACIJE



Broj
osigurača



Jakost
(A)

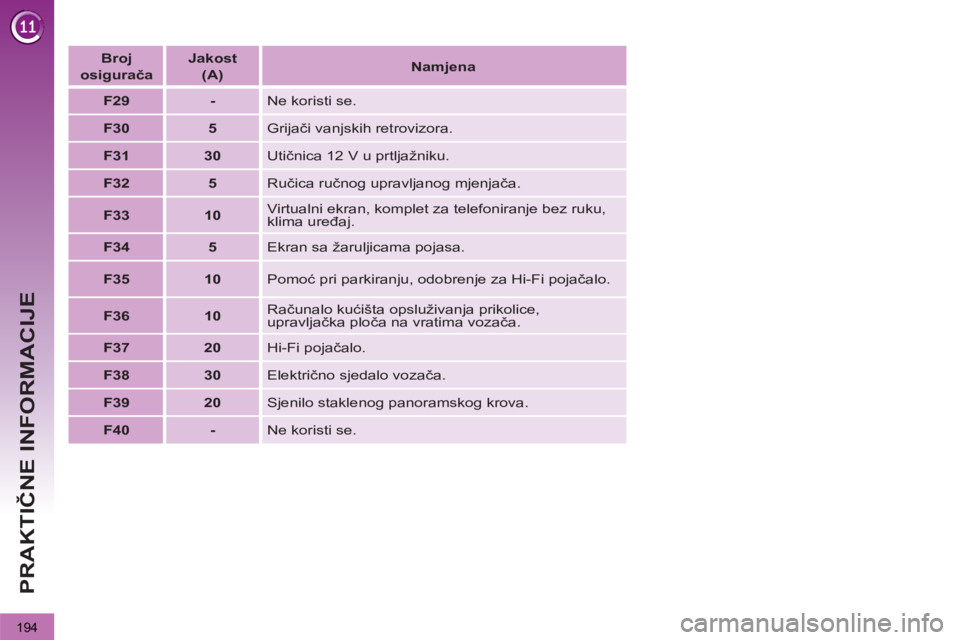

Namjena




F29



-

Ne koristi se.


F30



5

Grijači vanjskih retrovizora.


F31



30

Utičnica 12 V u prtljažniku.


F32



5

Ručica ručnog upravljanog mjenjača.


F33



10

Virtualni ekran, komplet za telefoniranje bez ruku,
klima uređaj.


F34



5

Ekran sa žaruljicama pojasa.


F35



10

Pomoć pri parkiranju, odobrenje za Hi-Fi pojačalo.


F36



10

Računalo kućišta opsluživanja prikolice,
upravljačka ploča na vratima vozača.


F37



20

Hi-Fi pojačalo.


F38



30

Električno sjedalo vozača.


F39



20

Sjenilo staklenog panoramskog krova.


F40



-

Ne koristi se.

195
PRAKTIČNE INFORMACIJE


Osigurači u prostoru motora

Kućište osigurača smješteno je u pro-
storu motora blizu akumulatora.

Pristup osiguračima


)
Otkvačite poklopac.

)
Zamijenite osigurač (vidi odgovara-
juću točku).

)
Nakon zahvata, vrlo pažljivo zatvo-
rite poklopac, kako bi se osiguralo
brtvljenje kućišta osigurača.

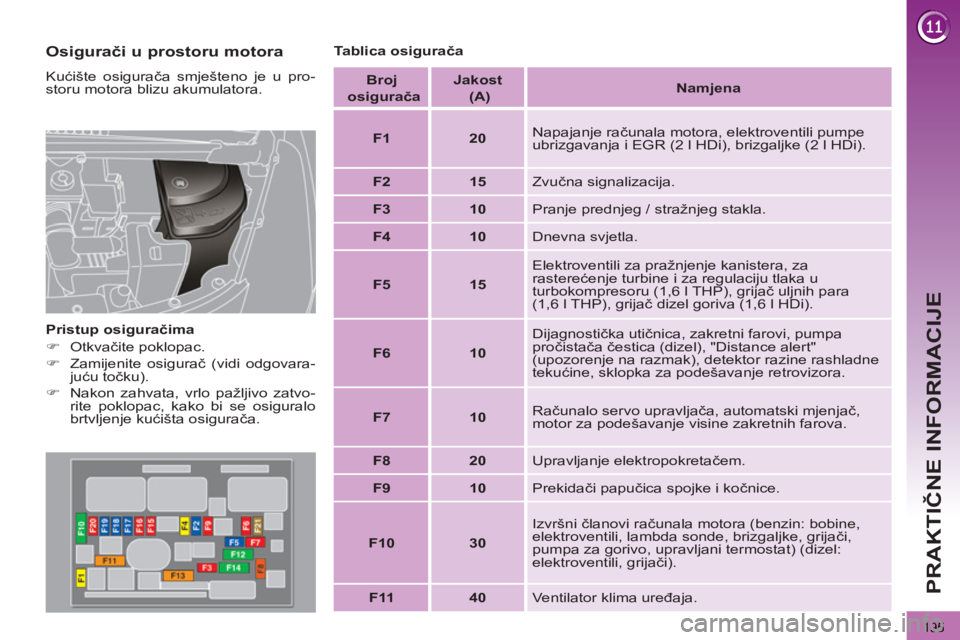

Tablica osigurača

Broj
osigurača

Jakost
(A)


Namjena




F1



20

Napajanje računala motora, elektroventili pumpe
ubrizgavanja i EGR (2 l HDi), brizgaljke (2 l HDi).


F2



15

Zvučna signalizacija.


F3



10

Pranje prednjeg / stražnjeg stakla.


F4



10

Dnevna svjetla.


F5



15

Elektroventili za pražnjenje kanistera, za
rasterećenje turbine i za regulaciju tlaka u
turbokompresoru (1,6 l THP), grijač uljnih para
(1,6 l THP), grijač dizel goriva (1,6 l HDi).



F6



10

Dijagnostička utičnica, zakretni farovi, pumpa
pročistača čestica (dizel), "Distance alert"
(upozorenje na razmak), detektor razine rashladne
tekućine, sklopka za podešavanje retrovizora.


F7



10

Računalo servo upravljača, automatski mjenjač,
motor za podešavanje visine zakretnih farova.


F8



20

Upravljanje elektropokretačem.


F9



10

Prekidači papučica spojke i kočnice.


F10



30

Izvršni članovi računala motora (benzin: bobine,
elektroventili, lambda sonde, brizgaljke, grijači,
pumpa za gorivo, upravljani termostat) (dizel:
elektroventili, grijači).


F11



40

Ventilator klima uređaja.

196
PRAKTIČNE INFORMACIJE

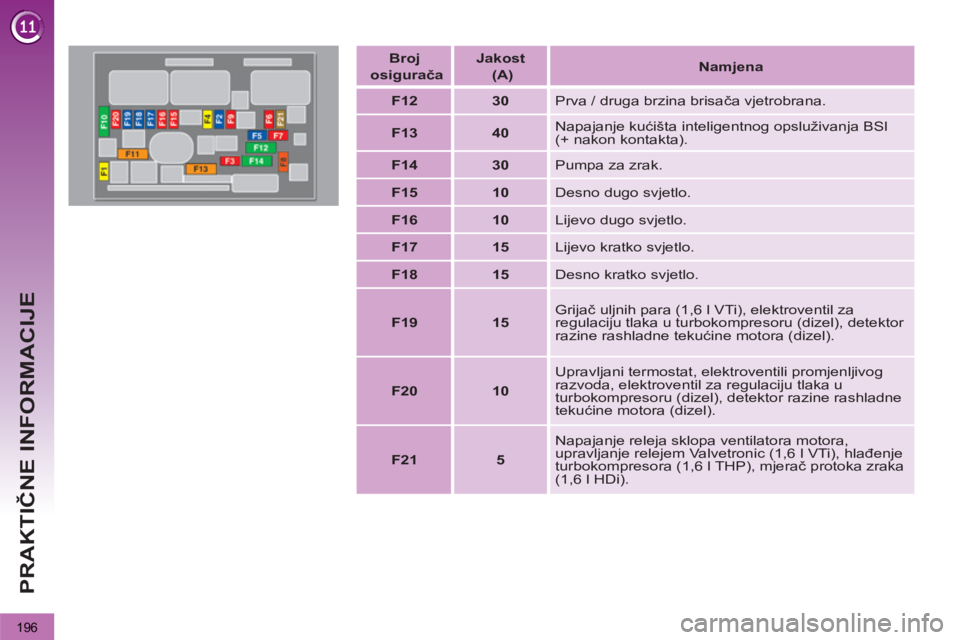

Broj
osigurača

Jakost
(A)


Namjena




F12



30

Prva / druga brzina brisača vjetrobrana.


F13



40

Napajanje kućišta inteligentnog opsluživanja BSI
(+ nakon kontakta).


F14



30

Pumpa za zrak.


F15



10

Desno dugo svjetlo.


F16



10

Lijevo dugo svjetlo.


F17



15

Lijevo kratko svjetlo.


F18



15

Desno kratko svjetlo.


F19



15

Grijač uljnih para (1,6 l VTi), elektroventil za
regulaciju tlaka u turbokompresoru (dizel), detektor
razine rashladne tekućine motora (dizel).


F20



10

Upravljani termostat, elektroventili promjenljivog
razvoda, elektroventil za regulaciju tlaka u
turbokompresoru (dizel), detektor razine rashladne
tekućine motora (dizel).


F21



5

Napajanje releja sklopa ventilatora motora,
upravljanje relejem Valvetronic (1,6 l VTi), hlađenje
turbokompresora (1,6 l THP), mjerač protoka zraka
(1,6 l HDi).

197
PRAKTIČNE INFORMACIJE

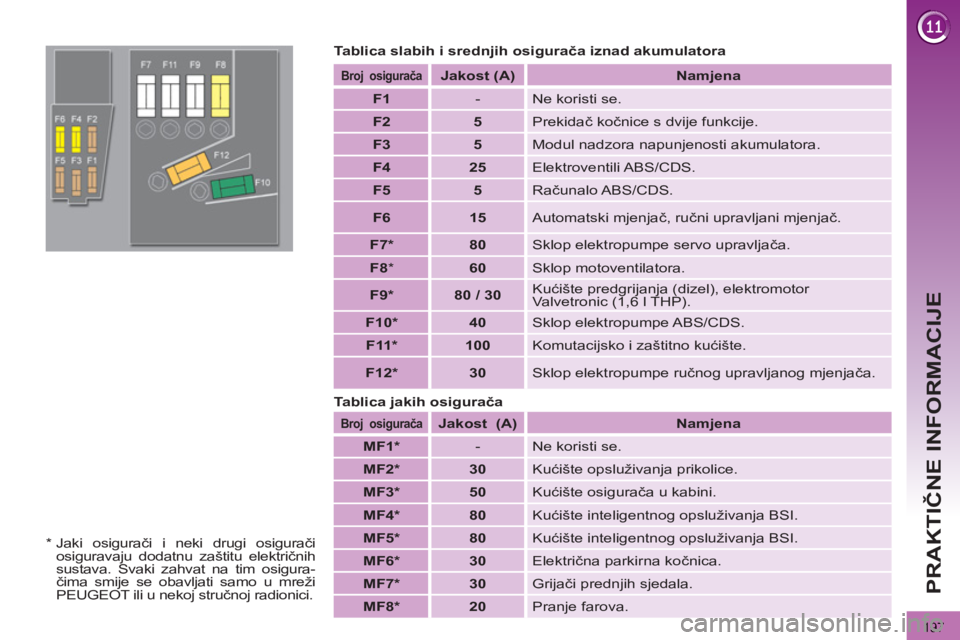

Tablica slabih i srednjih osigurača iznad akumulatora


Broj
osigurača


Jakost
(A)

Namjena



F1


- Ne koristi se.


F2



5

Prekidač kočnice s dvije funkcije.


F3



5

Modul nadzora napunjenosti akumulatora.


F4



25

Elektroventili ABS/CDS.


F5



5

Računalo ABS/CDS.


F6



15

Automatski mjenjač, ručni upravljani mjenjač.


F7 *



80

Sklop elektropumpe servo upravljača.


F8

*


60

Sklop motoventilatora.


F9 *



80 / 30

Kućište predgrijanja (dizel), elektromotor
Valvetronic (1,6 l THP).


F10 *



40

Sklop elektropumpe ABS/CDS.


F11 *



100

Komutacijsko i zaštitno kućište.


F12 *



30

Sklop elektropumpe ručnog upravljanog mjenjača.


Broj
osigurača


Jakost
(A)


Namjena



MF1 *


- Ne koristi se.


MF2 *



30

Kućište opsluživanja prikolice.


MF3 *



50

Kućište osigurača u kabini.


MF4 *



80

Kućište inteligentnog opsluživanja BSI.


MF5 *



80

Kućište inteligentnog opsluživanja BSI.


MF6 *



30

Električna parkirna kočnica.


MF7 *



30

Grijači prednjih sjedala.


MF8 *



20

Pranje farova.
Tablica jakih osigurača

*
Jaki osigurači i neki drugi osigurači
osiguravaju dodatnu zaštitu električnih
sustava. Svaki zahvat na tim osigura-
čima smije se obavljati samo u mreži
PEUGEOT ili u nekoj stručnoj radionici.

198
PRAKTIČNE INFORMACIJE

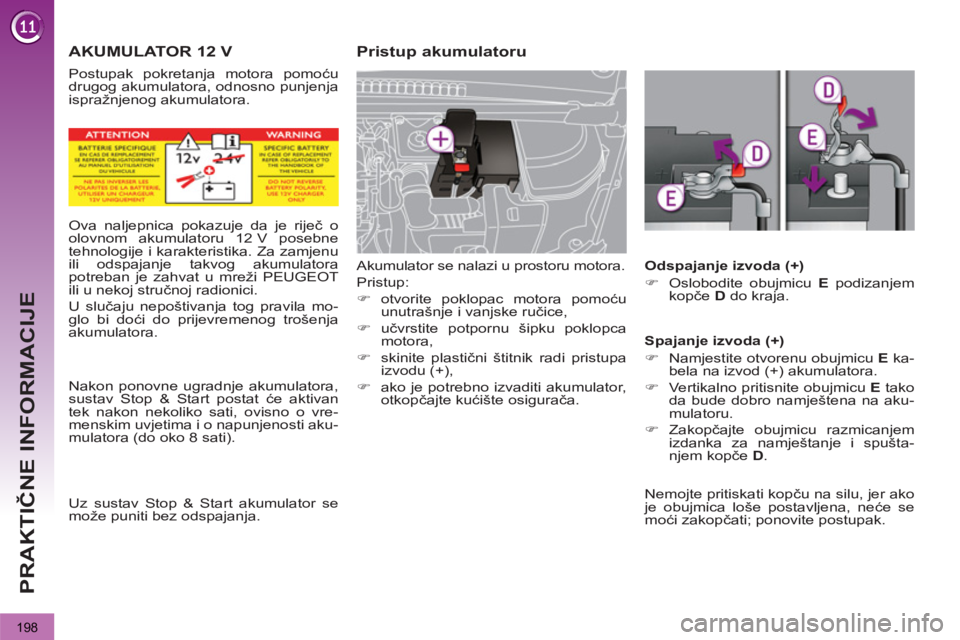

AKUMULATOR 12 V





Pristup akumulatoru

Akumulator se nalazi u prostoru motora.
Pristup:


)
otvorite poklopac motora pomoću
unutrašnje i vanjske ručice,

)
učvrstite potpornu šipku poklopca
motora,

)
skinite plastični štitnik radi pristupa
izvodu (+),

)
ako je potrebno izvaditi akumulator,
otkopčajte kućište osigurača.






Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12 V posebne
tehnologije i karakteristika. Za zamjenu
ili odspajanje takvog akumulatora
potreban je zahvat u mreži PEUGEOT
ili u nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravila mo-
glo bi doći do prijevremenog trošenja
akumulatora.

Nakon ponovne ugradnje akumulatora,
sustav Stop & Start postat će aktivan
tek nakon nekoliko sati, ovisno o vre-
menskim uvjetima i o napunjenosti aku-
mulatora (do oko 8 sati).

Uz sustav Stop & Start akumulator se
može puniti bez odspajanja.
Postupak pokretanja motora pomoću
drugog akumulatora, odnosno punjenja
ispražnjenog akumulatora.


Odspajanje izvoda (+)


)
Oslobodite obujmicu E
podizanjem
kopče D
do kraja.


Spajanje izvoda (+)


)
Namjestite otvorenu obujmicu E
ka-
bela na izvod (+) akumulatora.

)
Vertikalno pritisnite obujmicu E
tako
da bude dobro namještena na aku-
mulatoru.

)
Zakopčajte obujmicu razmicanjem
izdanka za namještanje i spušta-
njem kopč
e D
.
Nemojte pritiskati kopču na silu, jer ako
je obujmica loše postavljena, neće se
moći zakopčati; ponovite postupak.
