2012.5 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

143
VO
Ž

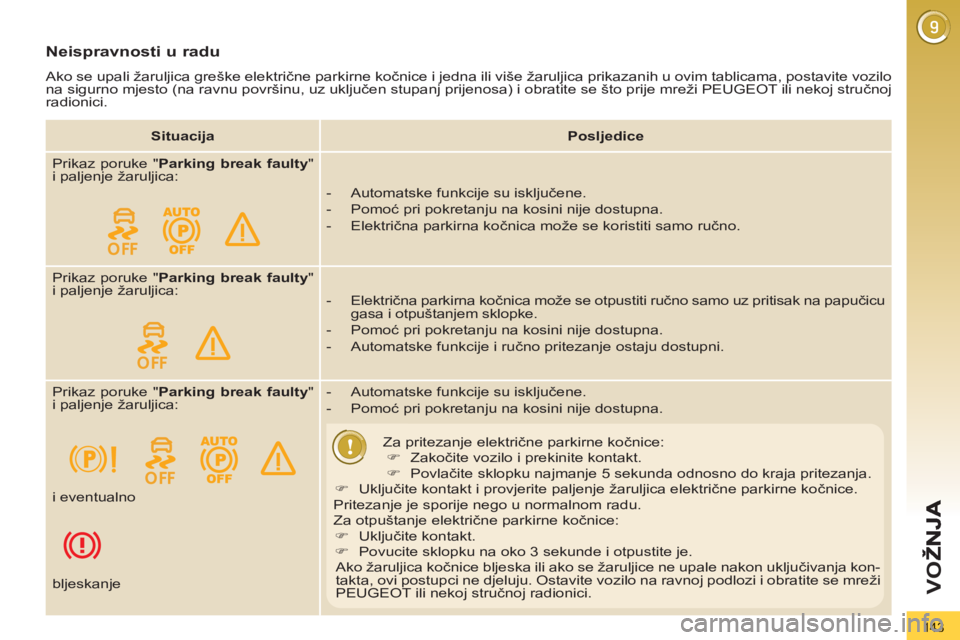

Neispravnosti u radu
Ako se upali žaruljica greške električne parkirne kočnice i jedna ili više žaruljica prikazanih u ovim tablicama, postavite vozilo
na sigurno mjesto (na ravnu površinu, uz uključen stupanj prijenosa) i obratite se što prije mreži PEUGEOT ili nekoj stručnoj
radionici.


Situacija



Posljedice


Prikaz poruke " Parking break faulty
"
i paljenje žaruljica:


- Automatske funkcije su isključene.

- Pomoć pri pokretanju na kosini nije dostupna.

- Električna parkirna kočnica može se koristiti samo ručno.
Prikaz poruke " Parking break faulty
"
i paljenje žaruljica:


- Električna parkirna kočnica može se otpustiti ručno samo uz pritisak na papučicu
gasa i otpuštanjem sklopke.

- Pomoć pri pokretanju na kosini nije dostupna.

- Automatske funkcije i ručno pritezanje ostaju dostupni.
Prikaz poruke " Parking break faulty
"
i paljenje žaruljica:

- Automatske funkcije su isključene.

- Pomoć pri pokretanju na kosini nije dostupna.
Za pritezanje električne parkirne kočnice:


)
Zakočite vozilo i prekinite kontakt.

)
Povlač
ite sklopku najmanje 5 sekunda odnosno do kraja pritezanja.

)
Uključite kontakt i provjerite paljenje žaruljica električne parkirne kočnice.
Pritezanje je sporije nego u normalnom radu.
Za otpuštanje električne parkirne kočnice:


)
Uključite kontakt.

)
Povucite sklopku na oko 3 sekunde i otpustite je.
Ako žaruljica kočnice bljeska ili ako se žaruljice ne upale nakon uključivanja kon-
takta, ovi postupci ne djeluju. Ostavite vozilo na ravnoj podlozi i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

i eventualno
bljeskanje

144
VO
Ž

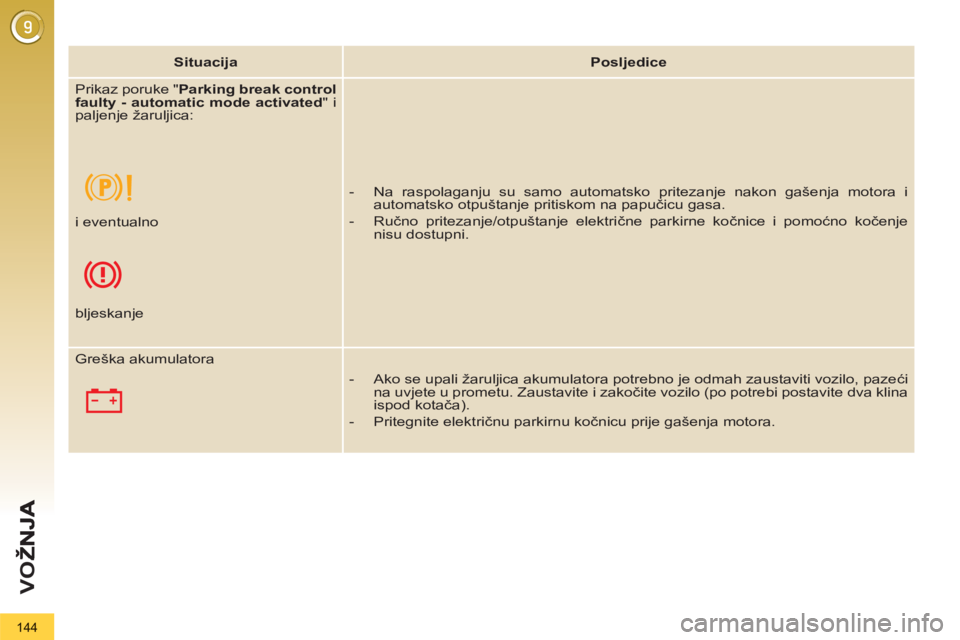

Situacija



Posljedice




Prikaz poruke " Parking break control
faulty - automatic mode activated
" i
paljenje žaruljica:




- Na raspolaganju su samo automatsko pritezanje nakon gašenja motora i
automatsko otpuštanje pritiskom na papučicu gasa.

- Ručno pritezanje/otpuštanje električne parkirne kočnice i pomoćno kočenje
nisu dostupni. i eventualno



bljeskanje


Greška akumulatora


- Ako se upali žaruljica akumulatora potrebno je odmah zaustaviti vozilo, pazeći
na uvjete u prometu. Zaustavite i zakočite vozilo (po potrebi postavite dva klina
ispod kotača).

- Pritegnite električnu parkirnu kočnicu prije gašenja motora.

145
VO
Ž

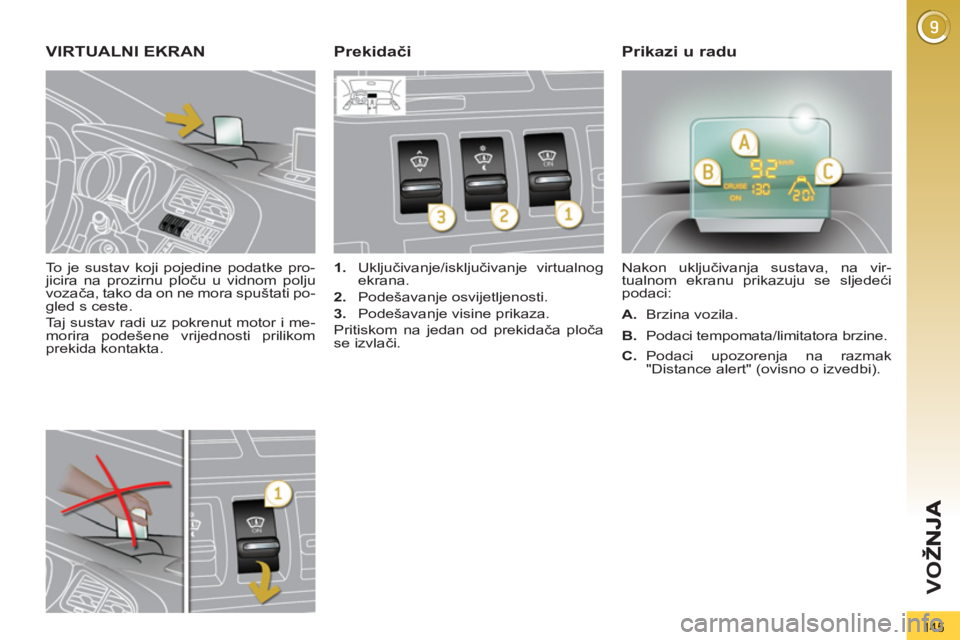

To je sustav koji pojedine podatke pro-
jicira na prozirnu ploču u vidnom polju
vozača, tako da on ne mora spuštati po-
gled s ceste.
Taj sustav radi uz pokrenut motor i me-
morira podešene vrijednosti prilikom
prekida kontakta.


VIRTUALNI EKRAN



1.
Uključivanje/isključivanje virtualnog
ekrana.

2.
Podešavanje osvijetljenosti.

3.
Podešavanje visine prikaza.
Pritiskom na jedan od prekidača ploča
se izvlači. Nakon uključivanja sustava, na vir-
tualnom ekranu prikazuju se sljedeći
podaci:


A.
Brzina vozila.

B.
Podaci tempomata/limitatora brzine.



Prekidači Prikazi u radu



C.
Podaci upozorenja na razmak
"Distance alert" (ovisno o izvedbi).

146
VO
Ž

U nekim iznimno nepovoljnim
vremenskim uvjetima (kiša i/ili
snijeg, jako sunce...) prikaz na
ekranu može postati nečitljiv ili tre-
nutno poremećen.
Neke vrste naočala (sunčane, di-
optrijske ili s polariziranim staklima)
mogu ometati čitanje podataka.
Za čišćenje prozirne ploče, koja je
izrađena od organskog stakla, koristi-
te čistu i mekanu krpicu (za naočale
ili od mikrovlakna). Ne koristite suhe
ili abrazivne krpice, niti deterdžent
ili otapalo, jer bi oni mogli izgrepsti
prozirnu ploču ili oštetiti zaštitni sloj
protiv odsjaja.

Preporučuje se da prekidači-
ma rukujete samo kada je vo-
zilo zaustavljeno.
Ni u mirovanju ni u vožnji nemojte
stavljati nikakve predmete oko pro-
zirne ploče ili na njezin poklopac, koji
bi mogli ometati izvlačenje prozirne
ploče i njezin ispravan rad.


)
Uz pokrenut motor, pritisnite preki-
dač 1
. Uključeno odnosno isključe-
no stanje sustava ostaje u memoriji
nakon gašenja motora.


Podešavanje visine



)
Uz pokrenut motor, namjestite želje-
nu visinu prikaza prekidačem 3
:


- prema gore, za pomicanje prikaza
prema gore,

- prema dolje, za pomicanje prikaza
prema dolje.




Uključivanje/isključivanje Podešavanje osvijetljenosti



)
Uz pokrenut motor, podesite osvijet-
ljenost prikaza prekidačem 2
:


- prema gore, za jaču osvijetljenost,

-
prema dolje, za slabiju osvijetljenost.

147
VO
Ž

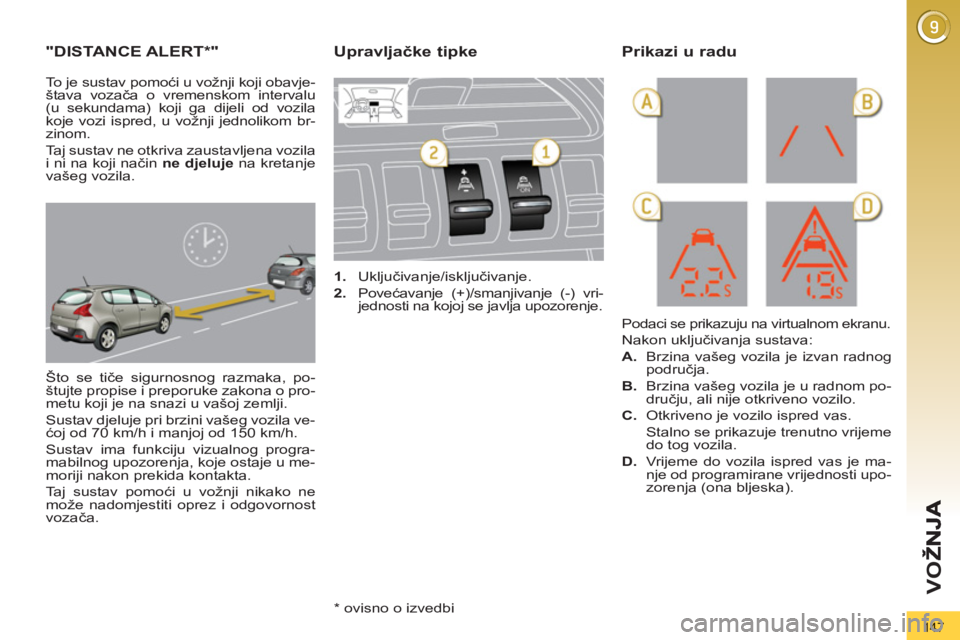

"DISTANCE ALERT * "

Što se tiče sigurnosnog razmaka, po-
štujte propise i preporuke zakona o pro-
metu koji je na snazi u vašoj zemlji.
Sustav djeluje pri brzini vašeg vozila ve-
ćoj od 70 km/h i manjoj od 150 km/h.
Sustav ima funkciju vizualnog progra-
mabilnog upozorenja, koje ostaje u me-
moriji nakon prekida kontakta.
Taj sustav pomoći u vožnji nikako ne
može nadomjestiti oprez i odgovornost
vozača.

1.
Uključivanje/isključivanje.

2.
Povećavanje (+)/smanjivanje (-) vri-
jednosti na kojoj se javlja upozorenje.

Podaci se prikazuju na virtualnom ekranu.
Nakon uključivanja sustava:


A.
Brzina vašeg vozila je izvan radnog
područja.

B.
Brzina vašeg vozila je u radnom po-
dručju, ali nije otkriveno vozilo.

C.
Otkriveno je vozilo ispred vas.
Stalno se prikazuje trenutno vrijeme
do tog vozila.

D.
Vrijeme do vozila ispred vas je ma-
nje od programirane vrijednosti upo-
zorenja (ona bljeska).



Upravljačke tipkePrikazi u radu


To je sustav pomoći u vožnji koji obavje-
štava vozača o vremenskom intervalu
(u sekundama) koji ga dijeli od vozila
koje vozi ispred, u vožnji jednolikom br-
zinom.
Taj sustav ne otkriva zaustavljena vozila
i ni na koji način ne djeluje
na kretanje
vašeg vozila.

*
ovisno o izvedbi

148
VO
Ž

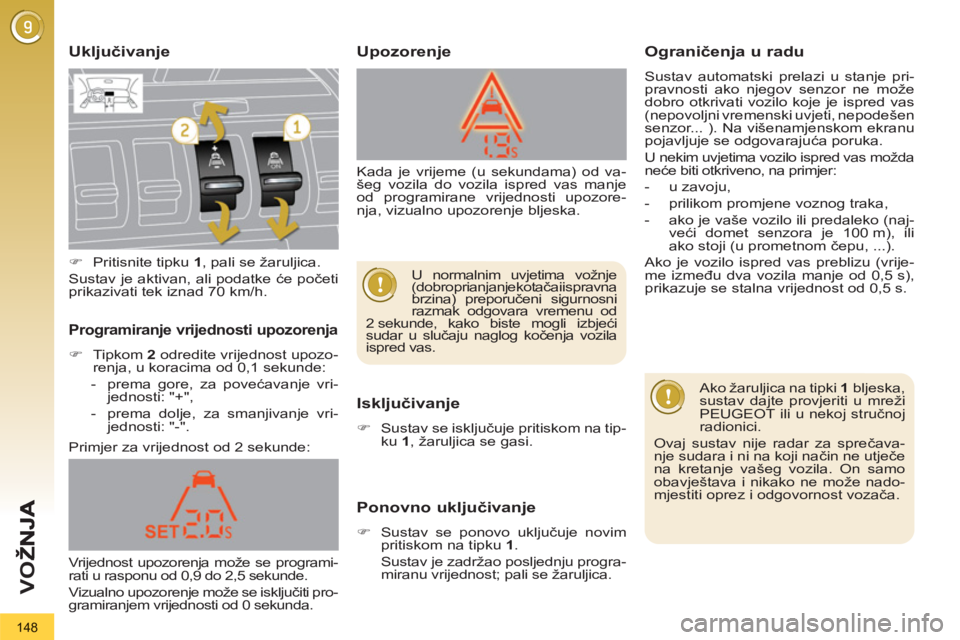

Uključivanje
Iskl
jučivanje



)
Sustav se isključuje pritiskom na tip-
ku 1
, žaruljica se gasi.

Ponovno uključivanje



)
Sustav se ponovo uključuje novim
pritiskom na tipku 1
.
Sustav je zadržao posljednju progra-
miranu vrijednost; pali se žaruljica.
Primjer za vrijednost od 2 sekunde:


Ograničenja u radu

Sustav automatski prelazi u stanje pri-
pravnosti ako njegov senzor ne može
dobro otkrivati vozilo koje je ispred vas
(nepovoljni vremenski uvjeti, nepodešen
senzor... ). Na višenamjenskom ekranu
pojavljuje se odgovarajuća poruka.
U nekim uvjetima vozilo ispred vas možda
neće biti otkriveno, na primjer:


- u zavoju,

- prilikom promjene voznog traka,

- ako je vaše vozilo ili predaleko (naj-
veći domet senzora je 100 m), ili
ako stoji (u prometnom čepu, ...).
Ako je vozilo ispred vas preblizu (vrije-
me između dva vozila manje od 0,5 s),
prikazuje se stalna vrijednost od 0,5 s.
Upozorenje
Programiranje vrijednosti upozorenja



)
Tipkom 2
odredite vrijednost upozo-
renja, u koracima od 0,1 sekunde:


- prema gore, za povećavanje vri-
jednosti: "+",

- prema dolje, za smanjivanje vri-
jednosti: "-".


Ako žaruljica na tipki 1
bljeska,
sustav dajte provjeriti u mreži
PEUGEOT ili u nekoj stručnoj
radionici.
Ovaj sustav nije radar za sprečava-
nje sudara i ni na koji način ne utječe
na kretanje vašeg vozila. On samo
obavještava i nikako ne može nado-
mjestiti oprez i odgovornost vozača.


)
Pritisnite tipku 1
, pali se žaruljica.
Sustav je aktivan, ali podatke će početi
prikazivati tek iznad 70 km/h.
Vrijednost upozorenja može se programi-
rati u rasponu od 0,9 do 2,5 sekunde.
Vizualno upozorenje može se isključiti pro-
gramiranjem vrijednosti od 0 sekunda. Kada je vrijeme (u sekundama) od va-
šeg vozila do vozila ispred vas manje
od programirane vrijednosti upozore-
nja, vizualno upozorenje bljeska.

U normalnim uvjetima vožnje
(dobro prianjanje kotača i ispravna
brzina) preporučeni sigurnosni
razmak odgovara vremenu od
2 sekunde, kako biste mogli izbjeći
sudar u slučaju naglog kočenja vozila
ispred vas.

149
VO
Ž

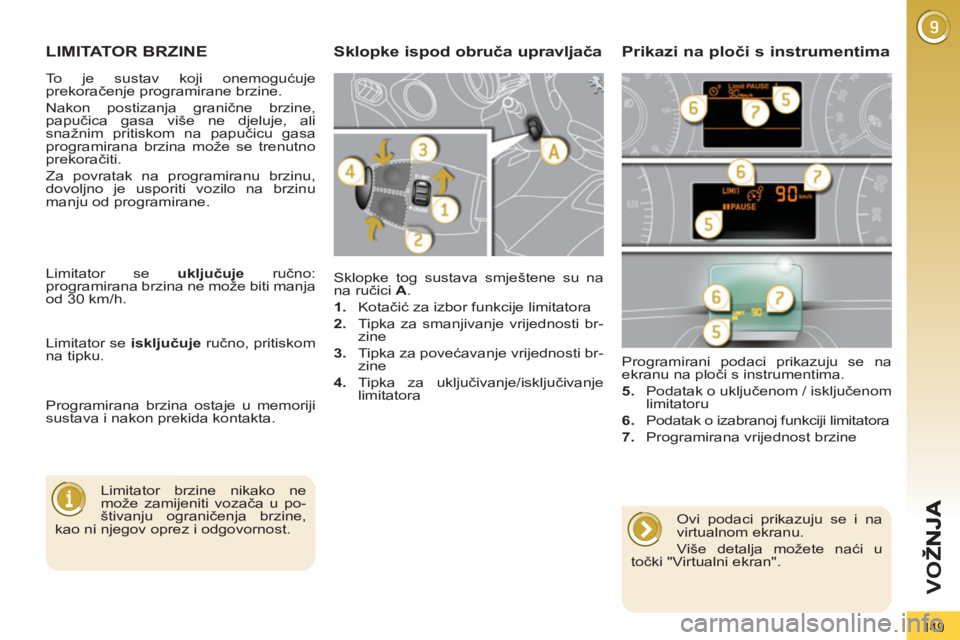

LIMITATOR BRZINE
Sklopke tog sustava smještene su na
na ručici A
.


1.
Kotačić za izbor funkcije limitatora

2.
Tipka za smanjivanje vrijednosti br-
zine

3.
Tipka za povećavanje vrijednosti br-
zine

4.
Tipka za uključivanje/isključivanje
limitatora
Programirani podaci prikazuju se na
ekranu na ploči s instrumentima.

5.
Podatak o uključenom / isključenom
limitatoru

6.
Podatak o izabranoj funkciji limitatora

7.
Programirana vrijednost brzine


Sklopke ispod obruča upravljača Prikazi na ploči s instrumentima


Limitator brzine nikako ne
može zamijeniti vozača u po-
štivanju ograničenja brzine,
kao ni njegov oprez i odgovornost.
Limitator se uključuje
ručno:
programirana brzina ne može biti manja
od 30 km/h.
Limitator se isključuje
ručno, pritiskom
na tipku.
Programirana brzina ostaje u memoriji
sustava i nakon prekida kontakta.






Ovi podaci prikazuju se i na
virtualnom ekranu.
Više detalja možete naći u
točki "Virtualni ekran".
To je sustav koji onemogućuje
prekoračenje programirane brzine.
Nakon postizanja granične brzine,
papučica gasa više ne djeluje, ali
snažnim pritiskom na papučicu gasa
programirana brzina može se trenutno
prekoračiti.
Za povratak na programiranu brzinu,
dovoljno je usporiti vozilo na brzinu
manju od programirane.

150
VO
Ž

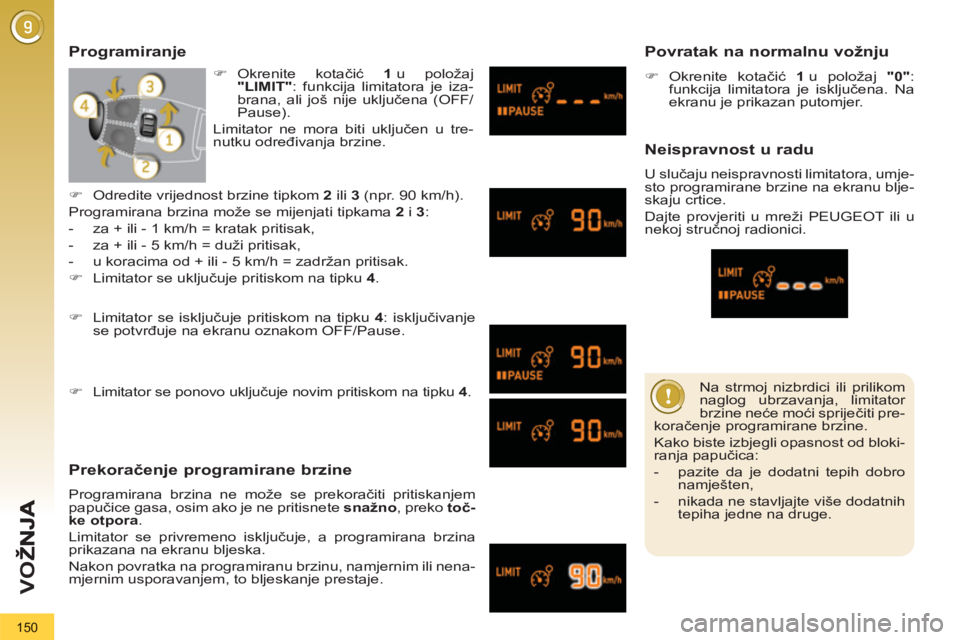

Na strmoj nizbrdici ili prilikom
naglog ubrzavanja, limitator
brzine neće moći spriječiti pre-
koračenje programirane brzine.
Kako biste izbjegli opasnost od bloki-
ranja papučica:


- pazite da je dodatni tepih dobro
namješten,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.



Programiranje

Prekoračen
je programirane brzine

Programirana brzina ne može se prekoračiti pritiskanjem
papučice gasa, osim ako je ne pritisnete snažno
, preko toč-
ke otpora
.
Limitator se privremeno isključuje, a programirana brzina
prikazana na ekranu bljeska.
Nakon povratka na programiranu brzinu, namjernim ili nena-
mjernim usporavanjem, to bljeskanje prestaje.


Povratak na normalnu vožnju



)
Okrenite kotačić 1
u položaj "0"
:
funkcija limitatora je isključena. Na
ekranu je prikazan putomjer.


Neispravnost u radu

U slučaju neispravnosti limitatora, umje-
sto programirane brzine na ekranu blje-
skaju crtice.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.



)
Limitator se isključuje pritiskom na tipku 4
: isključivanje
se potvrđuje na ekranu oznakom OFF/Pause.



)
Limitator se ponovo uključuje novim pritiskom na tipku 4
.



)
Odredite vrijednost brzine tipkom 2
ili 3
(npr. 90 km/h).
Programirana brzina može se mijenjati tipkama 2
i 3
:


- za + ili - 1 km/h = kratak pritisak,

- za + ili - 5 km/h = duži pritisak,

- u koracima od + ili - 5 km/h = zadržan pritisak.


)
Limitator se uključuje pritiskom na tipku 4
.



)
Okrenite kotačić 1
u položaj
"LIMIT"
: funkcija limitatora je iza-
brana, ali još nije uključena (OFF/
Pause).
Limitator ne mora biti uključen u tre-
nutku određivanja brzine.
