2012.5 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

103
OPREMA

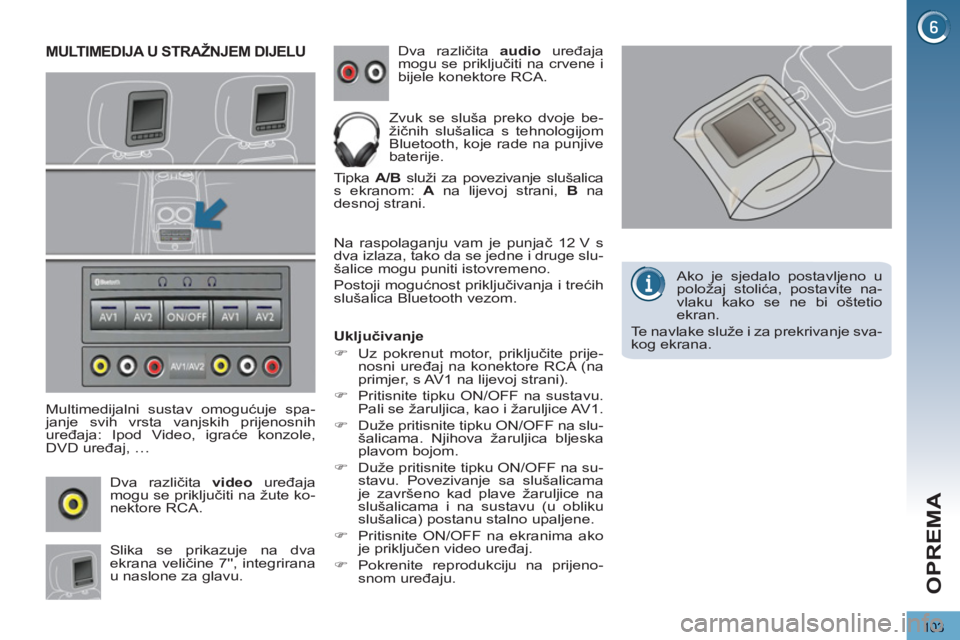

MULTIMEDIJA U STRAŽNJEM DIJELU

Multimedijalni sustav omogućuje spa-
janje svih vrsta vanjskih prijenosnih
uređaja: Ipod Video, igraće konzole,
DVD uređaj, …
Dva različita video
uređaja
mogu se priključiti na žute ko-
nektore RCA.
Slika se prikazuje na dva
ekrana veličine 7'', integrirana
u naslone za glavu. Dva različita audio
uređaja
mogu se priključiti na crvene i
bijele konektore RCA.
Zvuk se sluša preko dvoje be-
žičnih slušalica s tehnologijom
Bluetooth, koje rade na punjive
baterije.
Tipka A/B
služi za povezivanje slušalica
s ekranom: A
na lijevoj strani, B
na
desnoj strani.

Na raspolaganju vam je punjač 12 V s
dva izlaza, tako da se jedne i druge slu-
šalice mogu puniti istovremeno.
Postoji mogućnost priključivanja i trećih
slušalica Bluetooth vezom.

Uključivanje


)
Uz pokrenut motor, priključite prije-
nosni uređaj na konektore RCA (na
primjer, s AV1 na lijevoj strani).

)
Pritisnite tipku ON/OFF na sustavu.
Pali se žaruljica, kao i žaruljice AV1.

)
Duže pritisnite tipku ON/OFF na slu-
šalicama. Njihova žaruljica bljeska
plavom bojom.

)
Duže pritisnite tipku ON/OFF na su-
stavu. Povezivanje sa slušalicama
je završeno kad plave žaruljice na
slušalicama i na sustavu (u obliku
slušalica) postanu stalno upaljene.

)
Pritisnite ON/OFF na ekranima ako
je priključen video uređaj.

)
Pokrenite reprodukciju na prijeno-
snom uređaju.

Ako je sjedalo postavljeno u
položaj stolića, postavite na-
vlaku kako se ne bi oštetio
ekran.
Te navlake služe i za prekrivanje sva-
kog ekrana.

104
OPREMA

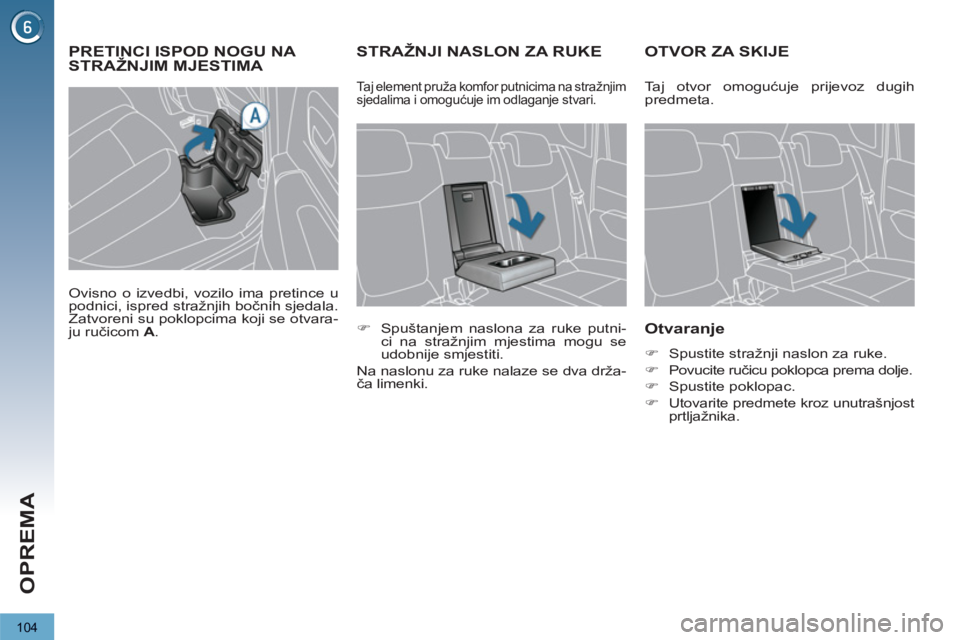

STRAŽNJI NASLON ZA RUKE OTVOR ZA SKIJE

Otvaranje



)
Spustite stražnji naslon za ruke.

)
Povucite ručicu poklopca prema dolje.

)
Spustite poklopac.

)

Utovarite predmete kroz unutrašnjost
prtljažnika.




)
Spuštanjem naslona za ruke putni-
ci na stražnjim mjestima mogu se
udobnije smjestiti.
Na naslonu za ruke nalaze se dva drža-
ča limenki.

Taj element pruža komfor putnicima na stražnjim
sjedalima i omogućuje im odlaganje stvari.
Taj otvor omogućuje prijevoz dugih
predmeta.




PRETINCI ISPOD NOGU NA
STRAŽNJIM MJESTIMA

Ovisno o izvedbi, vozilo ima pretince u
podnici, ispred stražnjih bočnih sjedala.
Zatvoreni su poklopcima koji se otvara-
ju ručicom A
.

105
OPREMA
STAKLENI PANORAMSKI KROV
Krov ima panoramsku površinu od za-
tamnjenog stakla koje povećava osvi-
jetljenost i vidljivost u kabini.
Opremljen je električnim višedijelnim
sjenilom koje poboljšava toplinski i aku-
stički komfor.


U slučaju priklještenja prilikom
rukovanja sjenilom, potrebno
ga je pokrenuti u suprotnom
smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko ne ometa nje-
govo ispravno zatvaranje.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanja
sjenilom.


Ručno


)
Povucite ili pritisnite prekidač A
, ne
prelazeći točku otpora.
Sjenilo se zaustavlja odmah nakon
otpuštanja prekidača.

Automatski


)
Povucite ili pritisnite prekidač A
pre-
ko točke otpora.
Sjenilo se potpuno otvara, odnosno
zatvara.
Ponovnim djelovanjem na prekidač
sjenilo se zaustavlja.


Zaštita od priklještenja
U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku pri-
likom zatvaranja, ono će se zaustaviti i
malo vratiti natrag.

Električno sekvencijalno sjenilo

Sjenilo se može otvarati i zatvarati na
dva načina.
Ako se sjenilo ponovo otvori
prilikom zatvaranja, odmah
nakon njegova zaustavljanja.


)
Povlačite prekidač do potpunog
otvaranja sjenila.

)
Pritisnite prekidač do potpunog
zatvaranja sjenila.

Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.



Reinicijalizacija
: u slučaju prekida
napajanja sjenila za vrijeme njegova
pomicanja, potrebno je reinicijalizirati
funkciju zaštite od priklještenja.


)
Pritisnite prekidač do potpunog za-
tvaranja sjenila.

)
Držite prekidač pritisnut najmanje
3 sekunde. Tada ćete osjetiti malo
pomicanje sjenila, čime se potvrđuje
njegova reinicijalizacija.

106
OPREMA

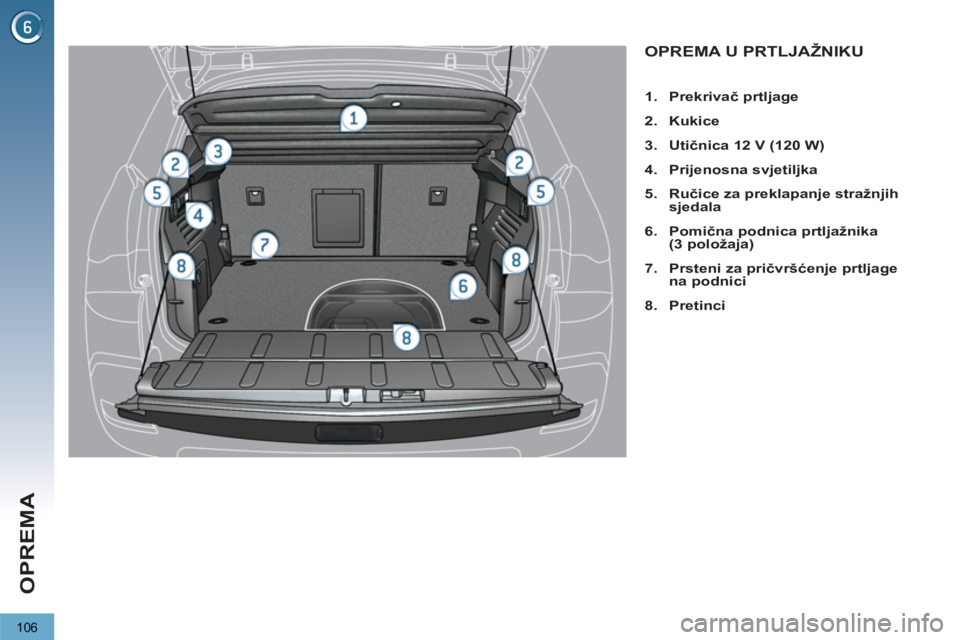

OPREMA U PRTLJAŽNIKU



1.
Prekrivač prtljage


2.
Kukice


3.
Utičnica 12 V
(120 W)


4.
Prijenosna svjetiljka


5.
Ručice za preklapanje stražnjih
sjedala


6.
Pomična podnica prtljažnika

(3 položaja
)

7.
Prsteni za pričvršćenje prtljage

na podnici


8.
Pretinci

107
OPREMA

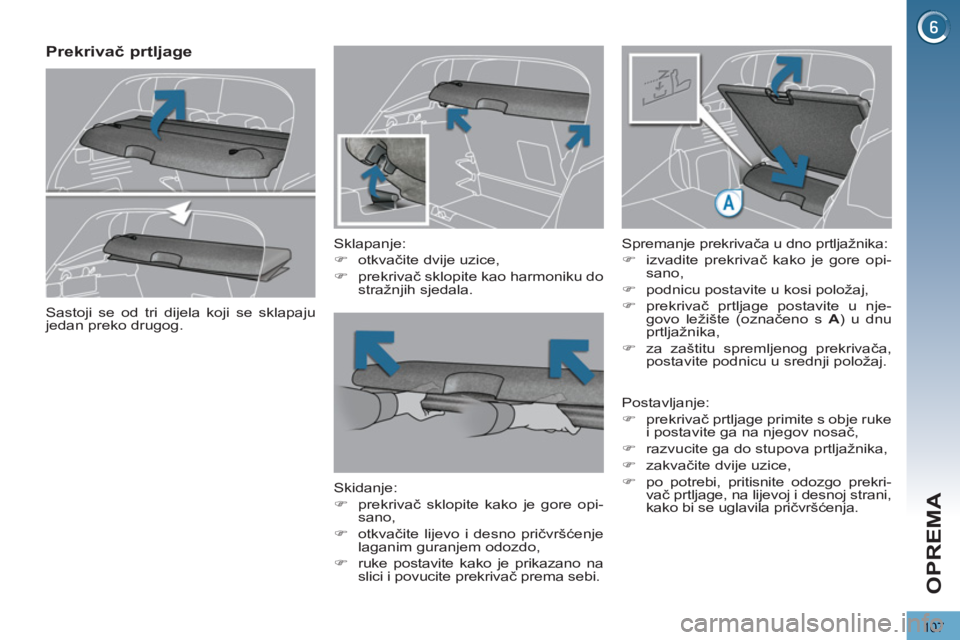

Prekrivač prtljage


Sklapanje:


)
otkvačite dvije uzice,

)
prekrivač sklopite kao harmoniku do
stražnjih sjedala.


Skidanje:


)
prekrivač sklopite kako je gore opi-
sano,

)
otkvačite lijevo i desno pričvršćenje
laganim guranjem odozdo,

)
ruke postavite kako je prikazano na
slici i povucite prekrivač prema sebi.

Spremanje prekrivača u dno prtljažnika:


)
izvadite prekrivač kako je gore opi-
sano,

)
podnicu postavite u kosi položaj,

)
prekrivač prtljage postavite u nje-
govo ležište (označeno s A
) u dnu
prtljažnika,

)
za zaštitu spremljenog prekrivača,
postavite podnicu u srednji položaj.
Sastoji se od tri dijela koji se sklapaju
jedan preko drugog.

Postavljanje:


)
prekrivač prtljage primite s obje ruke
i postavite ga na njegov nosač,

)
razvucite ga do stupova prtljažnika,

)
zakvačite dvije uzice,

)
po potrebi, pritisnite odozgo prekri-
vač prtljage, na lijevoj i desnoj strani,
kako bi se uglavila pričvršćenja.

108
OPREMA

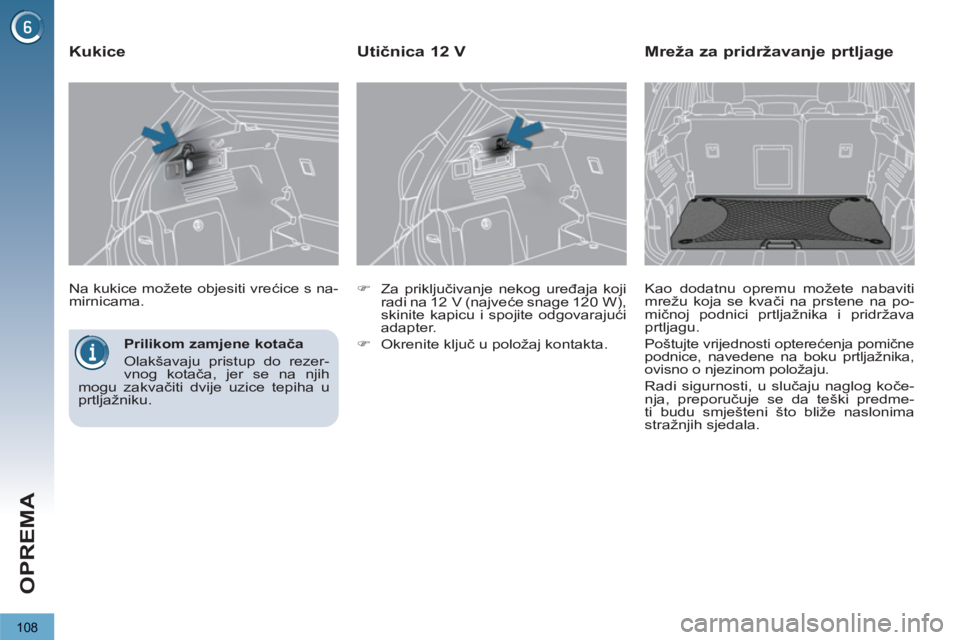

Prilikom zamjene kotača
Olakšavaju pristup do rezer-
vnog kotača, jer se na njih
mogu zakvačiti dvije uzice tepiha u
prtljažniku.
Na kukice možete objesiti vrećice s na-
mirnicama.






Kukice



)
Za priključivanje nekog uređaja koji
radi na 12 V (najveće snage 120 W),
skinite kapicu i spojite odgovarajući
adapter.

)
Okrenite ključ u položaj kontakta.








Utičnica 12 V





Mreža za pridržavanje prtljage

Kao dodatnu opremu možete nabaviti
mrežu koja se kvači na prstene na po-
mičnoj podnici prtljažnika i pridržava
prtljagu.
Poštujte vrijednosti opterećenja pomične
podnice, navedene na boku prtljažnika,
ovisno o njezinom položaju.
Radi sigurnosti, u slučaju naglog koče-
nja, preporučuje se da teški predme-
ti budu smješteni što bliže naslonima
stražnjih sjedala.

109
OPREMA


)

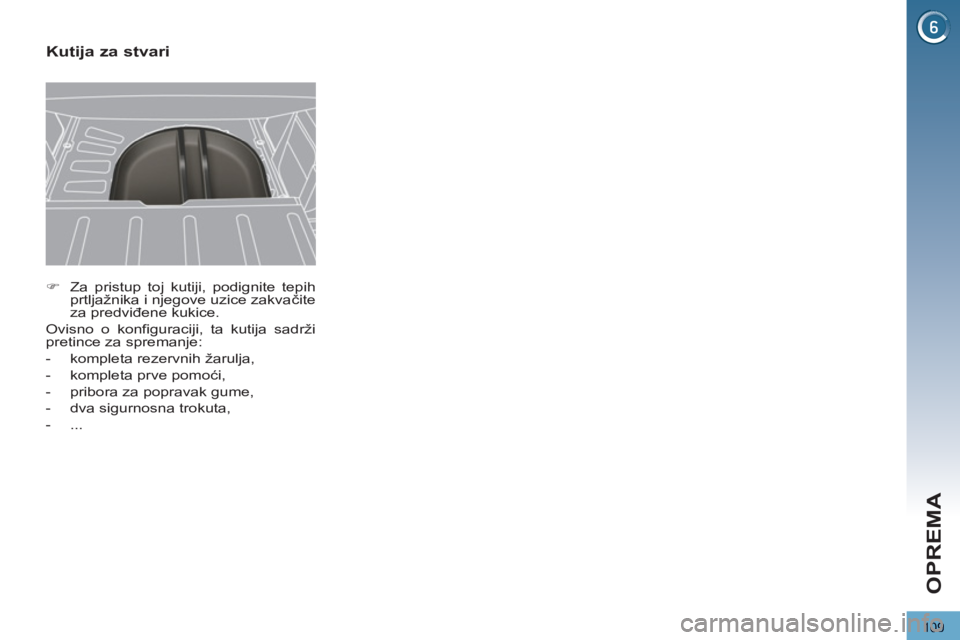

Za pristup toj kutiji, podignite tepih
prtljažnika i njegove uzice zakvačite
za predviđene kukice.
Ovisno o konfiguraciji, ta kutija sadrži
pretince za spremanje:


- kompleta rezervnih žarulja,

- kompleta prve pomoći,

- pribora za popravak gume,

- dva sigurnosna trokuta,

- ...








Kutija za stvari

110
OPREMA

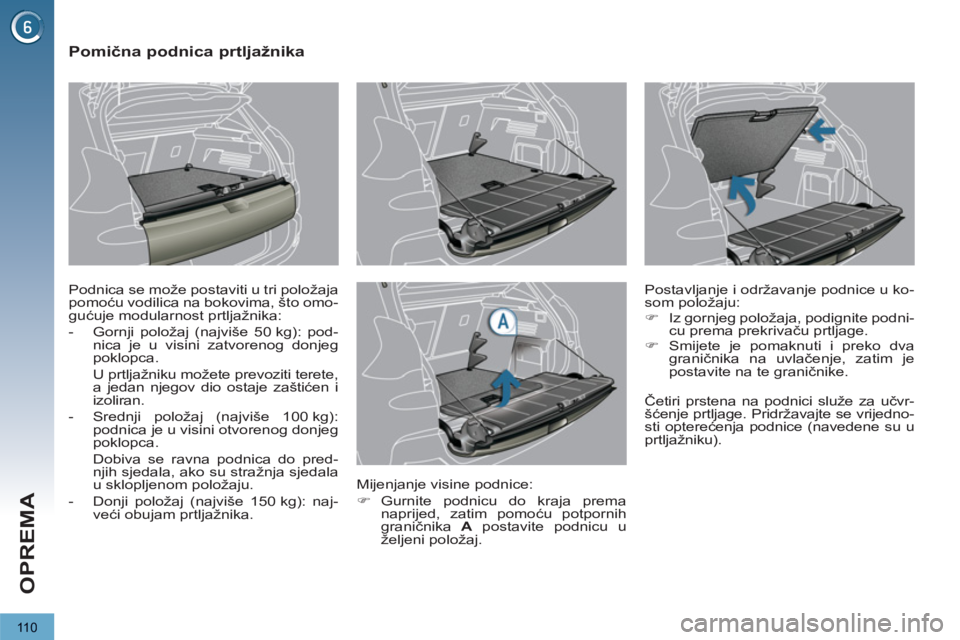

Pomična podnica prtljažnika

Podnica se može postaviti u tri položaja
pomoću vodilica na bokovima, što omo-
gućuje modularnost prtljažnika:


- Gornji položaj (najviše 50 kg): pod-
nica je u visini zatvorenog donjeg
poklopca.
U prtljažniku možete prevoziti terete,
a jedan njegov dio ostaje zaštićen i
izoliran.

- Srednji položaj (najviše 100 kg):
podnica je u visini otvorenog donjeg
poklopca.
Dobiva se ravna podnica do pred-
njih sjedala, ako su stražnja sjedala
u sklopljenom položaju.

- Donji položaj (najviše 150 kg): naj-
veći obujam prtljažnika.
Postavljanje i održavanje podnice u ko-
som položaju:


)
Iz gornjeg položaja, podignite podni-
cu prema prekrivaču prtljage.

)
Smijete je pomaknuti i preko dva
graničnika na uvlačenje, zatim je
postavite na te graničnike.


Mijenjanje visine podnice:


)
Gurnite podnicu do kraja prema
naprijed, zatim pomoću potpornih
graničnika A
postavite podnicu u
željeni položaj.
Četiri prstena na podnici služe za učvr-
šćenje prtljage. Pridržavajte se vrijedno-
sti opterećenja podnice (navedene su u
prtljažniku).
