2012.5 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

183
PRAKTIČNE INFORMACIJE

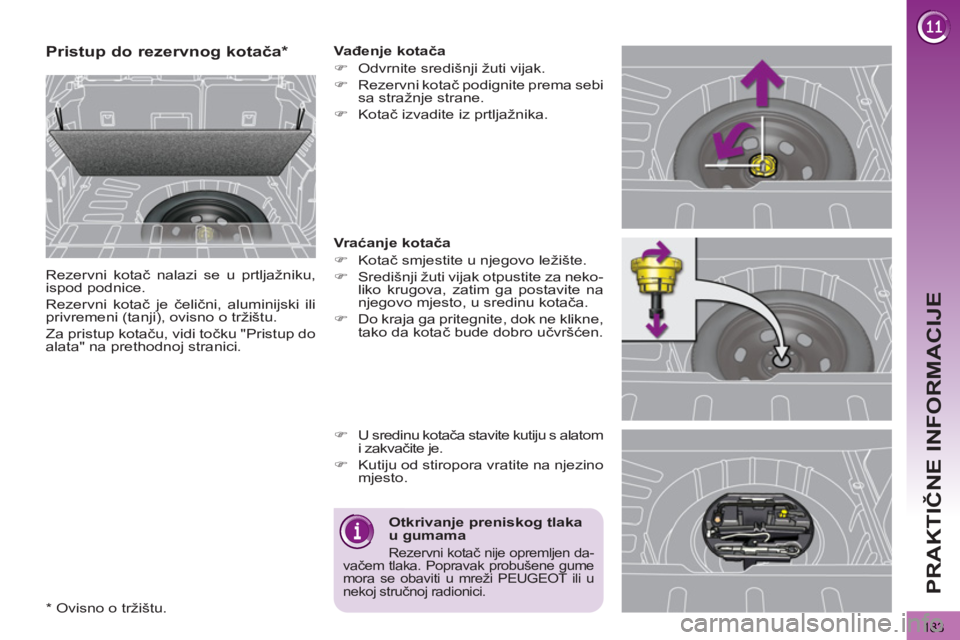

Pristup do rezervnog kotača *

Rezervni kotač nalazi se u prtljažniku,
ispod podnice.
Rezervni kotač je čelični, aluminijski ili
privremeni (tanji), ovisno o tržištu.
Za pristup kotaču, vidi točku "Pristup do
alata" na prethodnoj stranici.
Vađenje kotača


)
Odvrnite središnji žuti vijak.

)
Rezervni kotač podignite prema sebi
sa stražnje strane.

)
Kotač izvadite iz prtljažnika.


Vr aćanje kotača


)
Kotač smjestite u njegovo ležište.

)
Središnji žuti vijak otpustite za neko-
liko krugova, zatim ga postavite na
njegovo mjesto, u sredinu kotača.

)
Do kraja ga pritegnite, dok ne klikne,
tako da kotač bude dobro učvršćen.

)
U sredinu kotača stavite kutiju s alatom
i zakvačite je.

)
Kutiju od stiropora vratite na njezino
mjesto.


Otkrivanje preniskog tlaka
u gumama
Rezervni kotač nije opremljen da-
vačem tlaka. Popravak probušene gume
mora se obaviti u mreži PEUGEOT ili u
nekoj stručnoj radionici.



* Ovisno o tržištu.

184
PRAKTIČNE INFORMACIJE


Zaustavljanje vozila
Zaustavite vozilo na mjestu
gdje neće smetati prometu,
na horizontalnoj, stabilnoj i neskliskoj
podlozi.
Pritegnite parkirnu kočnicu, ako nije
u automatskom načinu rada, prekini-
te kontakt i uključite prvi stupanj prije-
nosa * tako da kotači budu blokirani.
Provjerite je li upaljena žaruljica koč-
nice i žaruljica P
na sklopki parkirne
kočnice.
Pod kotač dijagonalno suprotan onome
koji mijenjate po potrebi postavite klin.
Obavezno provjerite jesu li putnici
izašli iz vozila i nalaze li se na sigur-
nom mjestu.
Nikada se ne zavlačite pod vozilo
dok je ono podignuto samo dizali-
com, upotrijebite potporanj.










Skidanje kotača

Redoslijed radnji


)
Sa svih vijaka skinite kapice, pomoću
alata 3
(ovisno o opremi).

)
Ako je vaše vozilo opremljeno vijci-
ma sa zaštitom od krađe, na ključ za
skidanje kotača 1
postavite nasta-
vak 5
za otpuštanje tog vijka.

)
Ostale vijke otpustite samo ključem
za skidanje kotača 1
.

)
Dizalicu 2
postavite na jedno od dva
predviđena mjesta, sprijeda A
ili
straga B
, uz kotač koji mijenjate.

)
Dizalicu 2
podižite dok njena stopica
ne bude u kontaktu s tlom. Provjerite
da je os stopice dizalice okomita na
korišteno mjesto A
ili B
.

)
Podižite vozilo, sve dok njegova visi-
na ne omogući postavljanje rezervnog
kotača (s neispuhanom gumom).

)
Izvadite vijke i čuvajte ih na nekom
čistom mjestu.

)
Skinite kotač.



*
položaj R
ručnog upravljanog mje-
njača, odnosno položaj P
automat-
skog mjenjača.

185
PRAKTIČNE INFORMACIJE

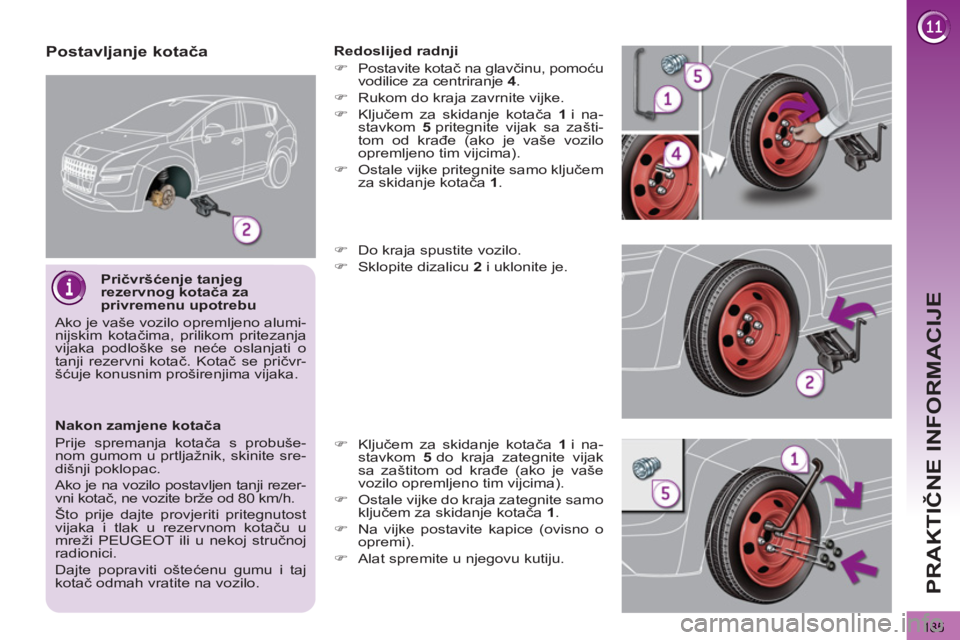

Pričvršćenje tanjeg
rezervnog kotača za
privremenu upotrebu
Ako je vaše vozilo opremljeno alumi-
nijskim kotačima, prilikom pritezanja
vijaka podloške se neće oslanjati o
tanji rezervni kotač. Kotač se pričvr-
šćuje konusnim proširenjima vijaka.


Postavljanje kotača

Redoslijed radnji


)
Postavite kotač na glavčinu, pomoću
vodilice za centriranje 4
.

)
Rukom do kraja zavrnite vijke.

)
Ključem za skidanje kotača 1
i na-
stavkom 5
pritegnite vijak sa zašti-
tom od krađe (ako je vaše vozilo
opremljeno tim vijcima).

)
Ostale vijke pritegnite samo ključem
za skidanje kotača 1
.

)
Do kraja spustite vozilo.

)
Sklopite dizalicu 2
i uklonite je.

)
Ključem za skidanje kotača 1
i na-
stavkom 5
do kraja zategnite vijak
sa zaštitom od krađe (ako je vaše
vozilo opremljeno tim vijcima).

)
Ostale vijke do kraja zategnite samo
ključem za skidanje kotača 1
.

)
Na vijke postavite kapice (ovisno o
opremi).

)
Alat spremite u njegovu kutiju.


Nakon zamjene kotača
Prije spremanja kotača s probuše-
nom gumom u prtljažnik, skinite sre-
dišnji poklopac.
Ako je na vozilo postavljen tanji rezer-
vni kotač, ne vozite brže od 80 km/h.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kota
ču u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.

186
PRAKTIČNE INFORMACIJE

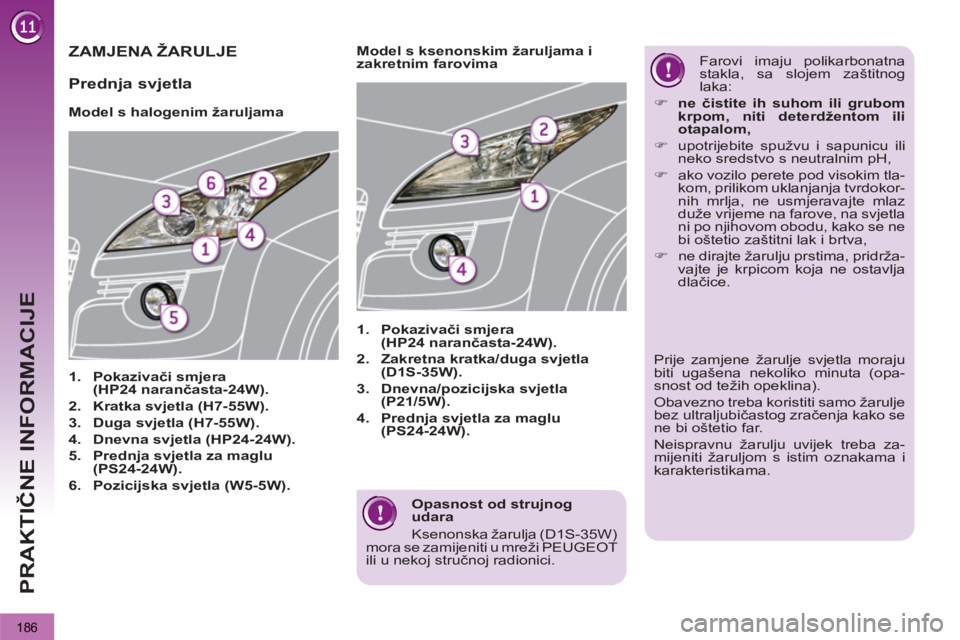

Opasnost od strujnog
udara
Ksenonska žarulja (D1S-35W)
mora se zamijeniti u mreži PEUGEOT
ili u nekoj stručnoj radionici.

ZAMJENA ŽARULJE








Model s halogenim žaruljama


1.
Pokazivači smjera
(HP24 narančasta-24W).


2.
Kratka svjetla (H7-55W).


3.
Duga svjetla (H7-55W).


4.
Dnevna svjetla (HP24-24W).


5.
Prednja svjetla za maglu
(PS24-24W).


6.
Pozicijska svjetla (W5-5W).





1.
Pokazivači smjera
(HP24 narančasta-24W).


2.
Zakretna kratka/duga svjetla
(D1S-35W).


3.
Dnevna/pozicijska svjetla
(P21/5W).


4.
Prednja svjetla za maglu
(PS24-24W).






























Model s ksenonskim žaruljama i
zakretnim farovima Farovi imaju polikarbonatna
stakla, sa slojem zaštitnog
laka:


)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,


)
upotrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,

)
ako vozilo perete pod visokim tla-
kom, prilikom uklanjanja tvrdokor-
nih mrlja, ne usmjeravajte mlaz
duže vrijeme na farove, na svjetla
ni po njihovom obodu, kako se ne
bi oštetio zaštitni lak i brtva,

)
ne dirajte žarulju prstima, pridrža-
vajte je krpicom koja ne ostavlja
dlačice.


Prednja svjetla


Prije zamjene žarulje svjetla moraju
biti ugašena nekoliko minuta (opa-
snost od težih opeklina).
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se
ne bi oštetio far.
Neispravnu žarulju uvijek treba za-
mijeniti žaruljom s istim oznakama i
karakteristikama.

187
PRAKTIČNE INFORMACIJE

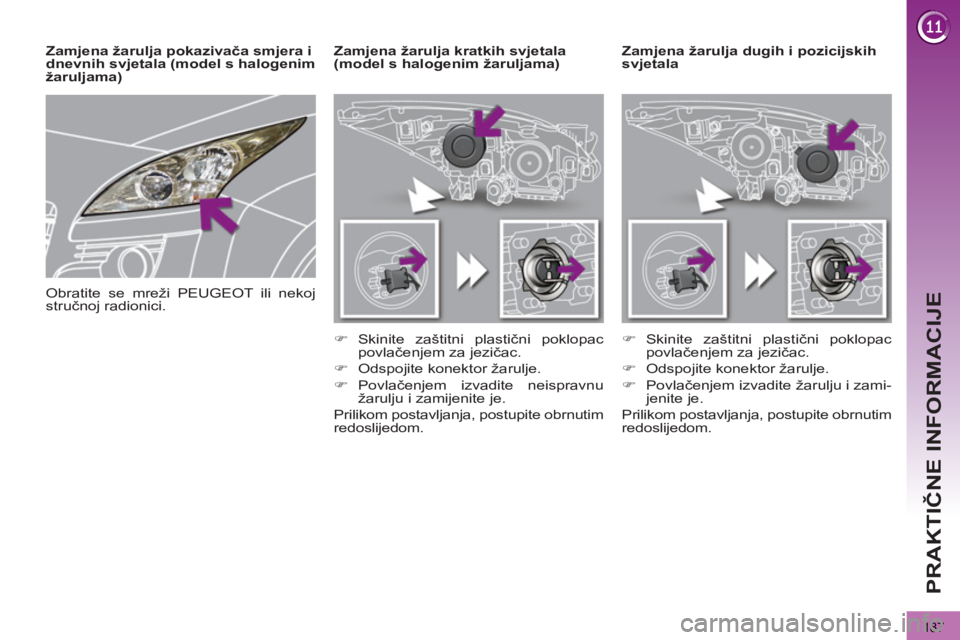

Zamjena žarulja dugih i pozicijskih
svjetala






Zamjena žarulja kratkih svjetala
(model s halogenim žaruljama)


)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.

)
Odspojite konektor žarulje.

)
Povlačenjem izvadite neispravnu
žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.


)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.

)
Odspojite konektor žarulje.

)
Povlačenjem izvadite žarulju i zami-
jenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.


Zamjena žarulja pokazivača smjera i
dnevnih svjetala (model s halogenim
žaruljama)
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.

188
PRAKTIČNE INFORMACIJE


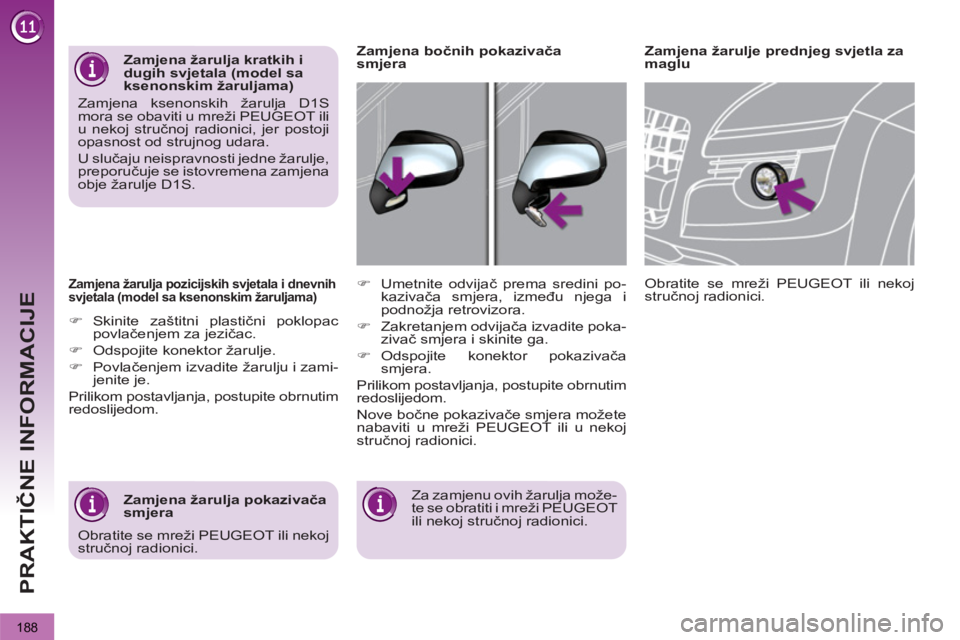

Zamjena žarulja pozicijskih svjetala i dnevnih
svjetala (model sa ksenonskim žaruljama)


)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.

)
Odspojite konektor žarulje.

)
Povlačenjem izvadite žarulju i zami-
jenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.







Zamjena žarulje prednjeg svjetla za
maglu

Za zamjenu ovih žarulja može-
te se obratiti i mreži PEUGEOT
ili nekoj stručnoj radionici.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.


)
Umetnite odvijač prema sredini po-
kazivača smjera, između njega i
podnožja retrovizora.

)
Zakretanjem odvijača izvadite poka-
zivač smjera i skinite ga.

)
Odspojite konektor pokazivača
smjera.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici.






Zamjena bočnih pokazivača
smjera







Zamjena žarulja pokazivača
smjera







Zamjena žarulja kratkih i
dugih svjetala (model sa
ksenonskim žaruljama)
Zamjena ksenonskih žarulja D1S
mora se obaviti u mreži PEUGEOT ili
u nekoj stručnoj radionici, jer postoji
opasnost od strujnog udara.
U slu
čaju neispravnosti jedne žarulje,
preporučuje se istovremena zamjena
obje žarulje D1S.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.

PRAKTIČNE INFORMACIJE



























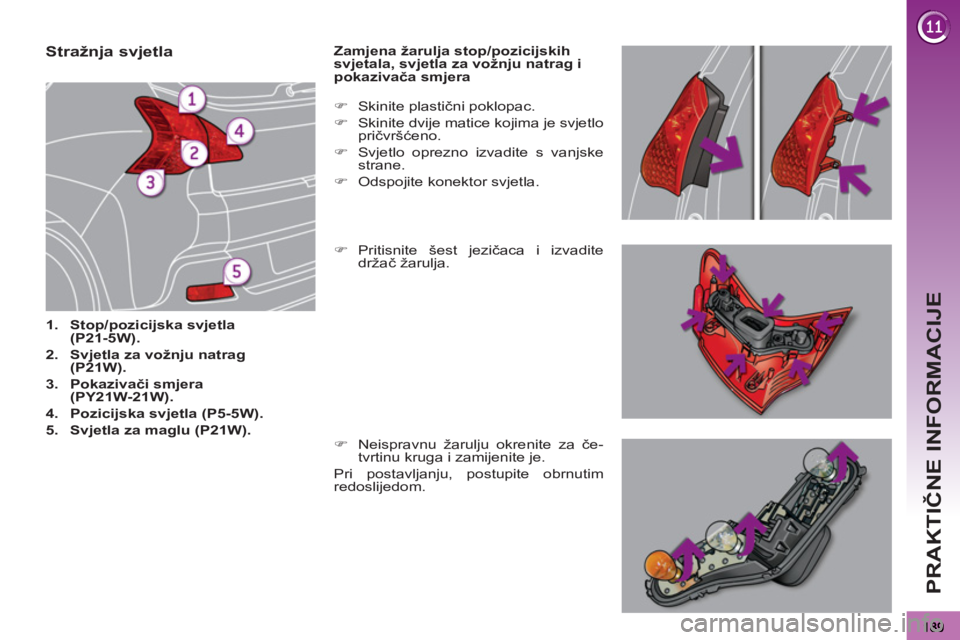

Stražnja svjetla



1.
Stop/pozicijska svjetla
(P21-5W).


2.
Svjetla za vožnju natrag
(P21W).


3.
Pokazivači smjera
(PY21W-21W).


4.
Pozicijska svjetla (P5-5W).


5.
Svjetla za maglu (P21W).




Zamjena žarulja stop/pozicijskih
svjetala, svjetla za vožnju natrag i
pokazivača smjera

)
Pritisnite šest jezičaca i izvadite
držač žarulja.

)
Skinite plastični poklopac.

)
Skinite dvije matice kojima je svjetlo
pričvršćeno.

)
Svjetlo oprezno izvadite s vanjske
strane.

)
Odspojite konektor svjetla.

)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.

190
PRAKTIČNE INFORMACIJE


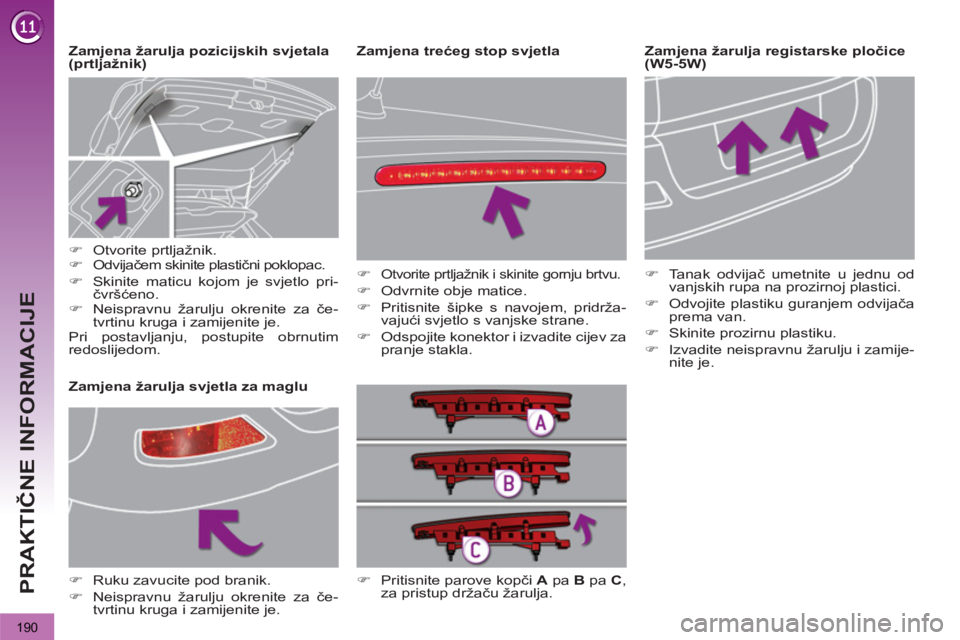

Zamjena žarulja registarske pločice
(W5-5W)
Zamjena žarulja pozicijskih svjetala
(prtljažnik)

















Zamjena žarulja svjetla za maglu

)
Otvorite prtljažnik.

)
Odvijačem skinite plastični poklopac.

)
Skinite maticu kojom je svjetlo pri-
čvršćeno.

)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.



)
Ruku zavucite pod branik.

)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.



)
Tanak odvijač umetnite u jednu od
vanjskih rupa na prozirnoj plastici.

)
Odvojite plastiku guranjem odvijača
prema van.

)
Skinite prozirnu plastiku.

)
Izvadite neispravnu žarulju i zamije-
nite je.



)
Pritisnite parove kopči A
pa B
pa C
,
za pristup držaču žarulja.



















Zamjena trećeg stop svjetla


)

Otvorite prtljažnik i skinite gornju brtvu.


)
Odvrnite obje matice.

)
Pritisnite šipke s navojem, pridrža-
vajući svjetlo s vanjske strane.

)
Odspojite konektor i izvadite cijev za
pranje stakla.
