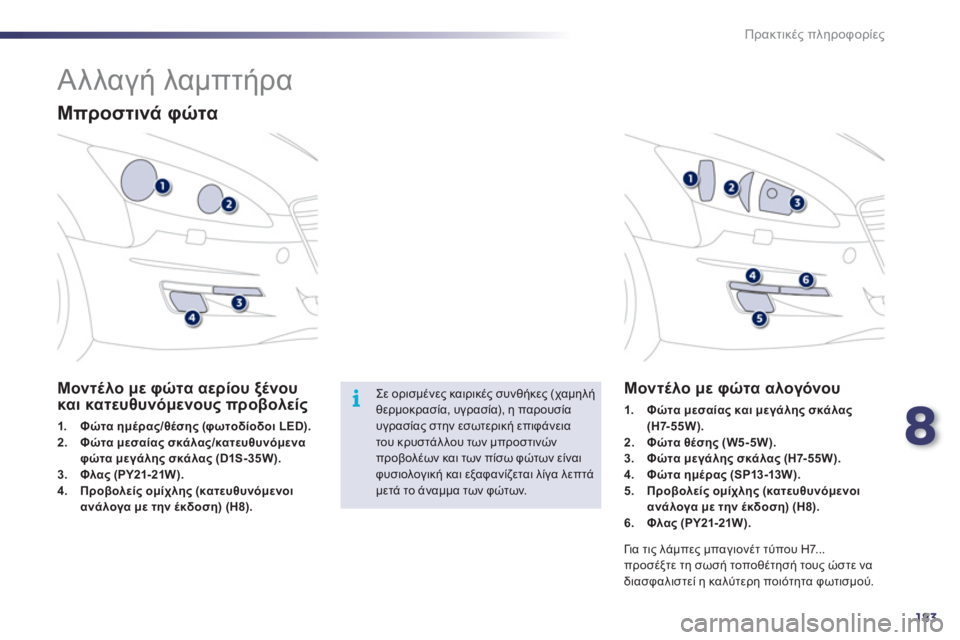

2011 Peugeot 508 Εγχειρίδιο χρήσης (in Greek)

8
183
i
Πρακτικές πληροφορίες












Αλλαγή λαμπτήρα


Μπροστινά φώτα

Μοντέ λο με φώτα αερίου ξένου και κατευθυνόμενους προβολείς
1.Φώτα ημέρας/θέσης (φωτοδίοδοι LED).2.Φώτα μεσαίας σκάλας/κατευθυνόμενα
φώτα μεγάλης σκάλας (D1S-35W).3.Φλας (PY21-21W).4.Προβολείς ομίχλης (κατευθυνόμενοι
ανάλογα με την έκδοση) (H8).
Μοντέ λο με φώτα αλογόνου
1.
-+
2
. μεσαίας και μεγάλης σκάλας(H7-55W).2.Φώτα θέσης (W5-5W).3.Φώτα μεγάλης σκάλας (H7-55W).4.Φώτα ημέρας (SP13-13W).5.Προβολείς ομίχλης (κατευθυνόμενοιανάλογα με την έκδοση) (Η8).6.
Φλας (PY21-21W).

Γι α τις λάμπες μπαγιονέτ τύπου H7...
προσέξτε τη σωσή τοποθέτησή τους ώστε να
διασφαλιστεί η καλύτερη ποιότητα φωτισμού.

Σε ορισμένες καιρικές συνθήκες (χαμηλή θερμοκρασία, υγρασία), η παρουσία υγρασίας στην εσωτερική επιφάνεια του κρυστάλλου των μπροστινών προβολέων και των πίσω φώτων είναι φυσιολογική και εξαφανίζεται λίγα λεπτά μετά το άναμμα των φώτων.

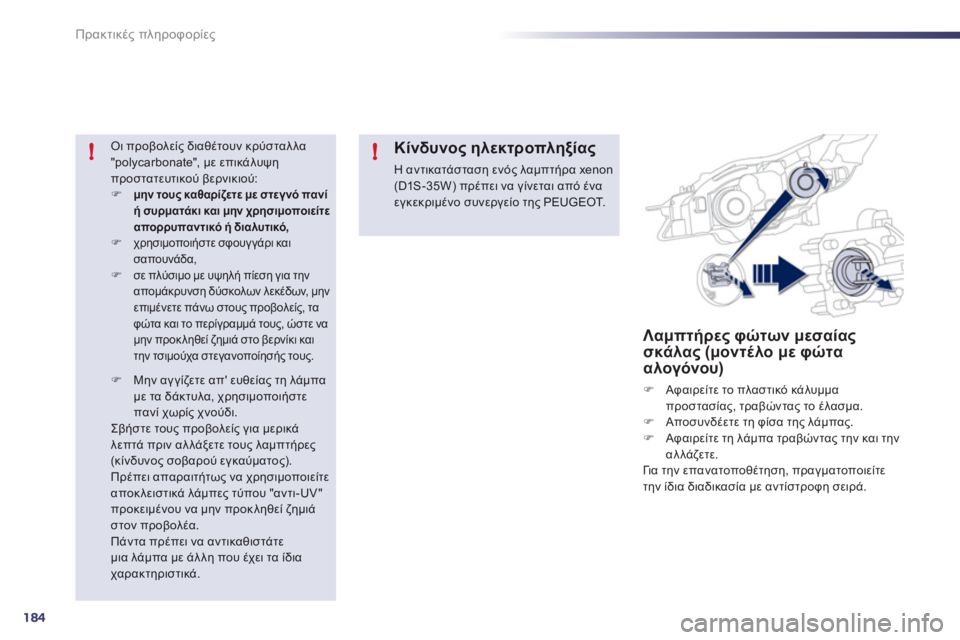

184
!!
Πρακτικές πληροφορίες
Λαμπτήρες φώτων μεσαίας
σκάλας (μοντέλο με φώτα
αλογόνου)
) Αφαιρείτε το πλαστικό κάλυμμα
προστασίας, τραβώντας το έλασμα. )
Αποσυνδέετε τη φίσα της λάμπας.)
Αφαιρείτε τη λάμπα τραβώντας την και την
αλλάζετε.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.

Οι προβολείς διαθέτουν κρύσταλλα
"polycarbonate", με επικάλυψη προστατευτικού βερνικιού:)μην τους καθαρίζετε με στεγνό πανί ή συρματάκι και μην χρησιμοποιείτε απορρυπαντικό ή διαλυτικό,)χρησιμοποιήστε σφουγγάρι και σαπουνάδα,)σε πλύσιμο με υψηλή πίεση για τηναπομάκρυνση δύσκολων λεκέδων, μηνεπιμένετε πάνω στους προβολείς, ταφώτα και το περίγραμμά τους, ώστε ναμην προκ ληθεί ζημιά στο βερνίκι καιτην τσιμούχα στεγανοποίησής τους.
Κίνδυνος ηλεκτροπληξίας
Η αντικατάσταση ενός λαμπτήρα xenon(D1S-35W) πρέπει να γίνεται από ένα εγκεκριμένο συνεργείο της PEUGEOT.
)Μην αγγίζετε απ' ευθείας τη λάμπα με τα δάκτυλα, χρησιμοποιήστεπανί χωρίς χνούδι.Σβήστε τους προβολείς για μερικά
λεπτά πριν αλλάξετε τους λαμπτήρες (κίνδυνος σοβαρού εγκαύματος). Πρέπει απαραιτήτως να χρησιμοποιείτεαποκλειστικά λάμπες τύπου "αντι-UV"προκειμένου να μην προκ ληθεί ζημιάστον προβολέα.Πάντα πρέπει να αντικαθιστάτεμια λάμπα με άλλη που έχει τα ίδια χαρακτηριστικά.

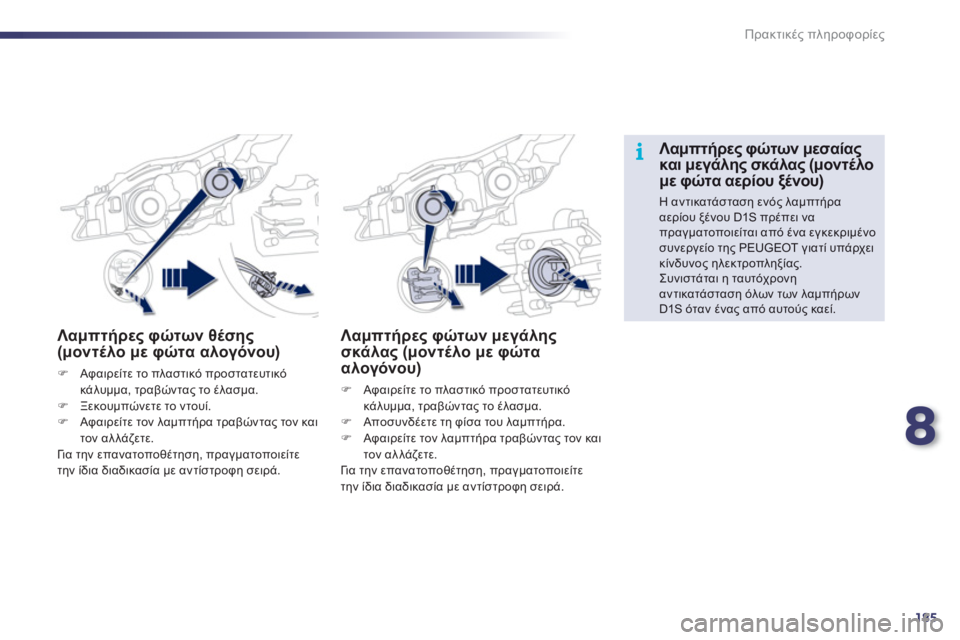

8
185
i
Πρακτικές πληροφορίες
Λαμπτήρες φώτων θέσης(
2 με φώτα αλογόνου)
)Αφαιρείτε το πλαστικό προστατευτικό
κάλυμμα, τραβώντας το έλασμα.)Ξεκουμπώνετε το ντουί. )Αφαιρείτε τον λαμπτήρα τραβώντας τον και
τον αλλάζετε.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.

Λαμπτήρες φώτων μεγάλης σκάλας (μοντέλο με φώτα αλογόνου)
)
Αφαιρείτε το πλαστικό προστατευτικόκάλυμμα, τραβώντας το έλασμα. )
Αποσυνδέετε τη φίσα του λαμπτήρα.)
Αφαιρείτε τον λαμπτήρα τραβώντας τον και
τον αλλάζετε.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.









Λαμπτήρες φώτων μεσαίας
και μεγάλης σκάλας (μοντέλο με φώτα αερίου ξένου)
Η αντικατάσταση ενός λαμπτήρα αερίου ξένου D1S πρέπει να πραγματοποιείται από ένα εγκεκριμένοσυνεργείο της PEUGEOT γιατί υπάρχεικίνδυνος ηλεκτροπληξίας.
Συνιστάται η ταυτόχρονη αντικατάσταση όλων των λαμπήρωνD1S όταν ένας από αυτούς καεί.

186
Πρακτικές πληροφορίες
και φώτων ημέρας
)
Στρίβετε τέρμα τον τροχό προς τα μέσα
για να είναι ευκολότερη η πρόσβαση στον
λασπωτήρα.
)
Αφαιρείτε τις δύο βίδες στήριξης της
θυρίδας πρόσβασης, που βρίσκεται μέσα
στο θόλο του τροχού.
)
Μισανοίγετε τον λασπωτήρα.
)Στρίβετε κατά ένα τέταρτο της στροφής το
ντουί και το αφαιρείτε. )Αποσυνδέετε τη φίσα του ντουί.)Τρ α β ά τ ε τον λαμπτήρα και τον αλλάζετε.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Γι α την αντικατάσταση αυτών των λαμπτήρων
μπορείτε επίση
ς να απευθυνθείτε σε ένα εγκεκριμένο συνεργείο της PEUGEOT.

8
187
Πρακτικές πληροφορίες
Φλας
)Ξαπλώστε κάτω από το αυτοκίνητο. )Αφαιρέστε τις βίδες που συγκρατούν το
κάλυμμα κάτω από το αμάξωμα. )Αφαιρέστε το κάλυμμα κάτω από τοαμάξωμα.
)
Περιστρέψε κατά ένα τέταρτο στροφής το
ντουί και αφαιρέστε το.)
Αν τικατασ τήσ τε τη λάμπα.
Γι α την επανατοποθέτηση, πραγματοποιήστε
την ίδια διαδικασία με αντίστροφη σειρά.
Γι α να αντικαταστήσετε αυτέ
ς τις λάμπες,
μπορείτε να απευθυνθείτε και σε ένα εγκεκριμένο συνεργείο της PEUGEOT.Λαμπτήρες πλαϊ νών φλας και
ενσωματωμένου φλας

Γι α την αντικατάσταση αυτών των λαμπτήρων
πρέπει να απευθυνθείτε σε ένα εγκεκριμένο
συνεργείο της PEUGEOT.
Σποτ ά κ ι α εξωτερικών
καθρεφτών

Γι α την αντικατάσταση της φωτοδιόδου LED,
πρέπει να απευθυνθείτε σε ένα εγκεκριμένοσυνεργείο της PEUGEOT.

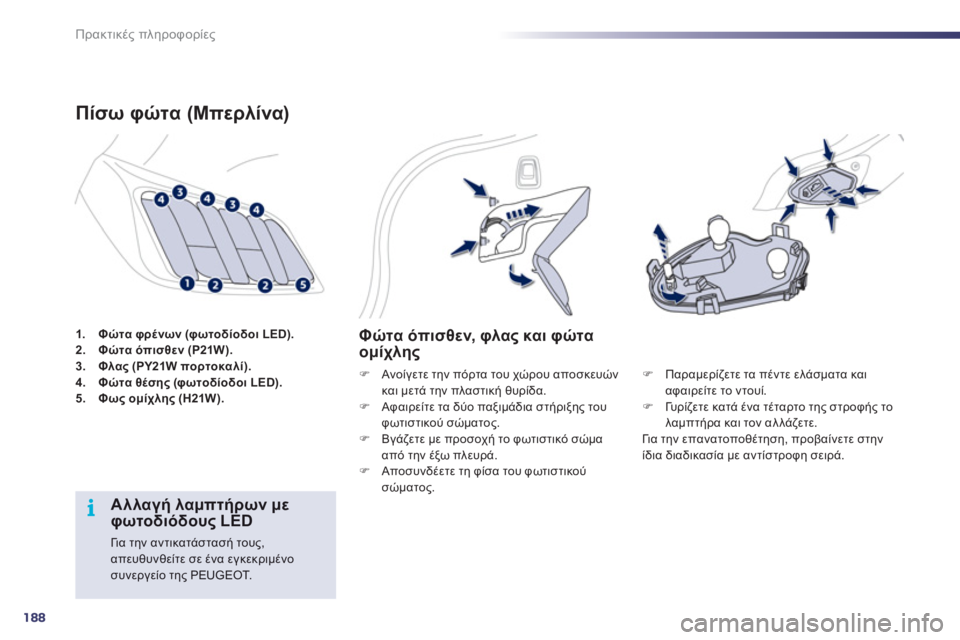

188
i
Πρακτικές πληροφορίες
1.Φώτα φρένων (φωτοδίοδοι LED).2.Φώτα όπισθεν (P21W).3. Φλας (PY21W πορτοκαλί).4.
-+
2
. θέσης (φωτοδίοδοι LED).5.Φως ομίχλης (H21W).
Πίσω φώτα (Μπερλίνα)

-+
2
. όπισθεν, φλας και φώταομίχλης
)
Ανοίγετε την πόρτα του χώρου αποσκευών
και μετά την πλαστική θυρίδα.)
Αφαιρείτε τα δύο παξιμάδια στήριξης του
φωτιστικού σώματος. )
Βγάζετε με προσοχή το φωτιστικό σώμα
από την έξω πλευρά.)
Αποσυνδέετε τη φίσα του φωτιστικούσώματος.
)Παραμερίζετε τα πέντε ελάσματα και
αφαιρείτε το ντουί.)Γυ ρ ίζετε κατά ένα τέταρτο της στροφής το
λαμπτήρα και τον αλλάζετε.
Γι α την επανατοποθέτηση, προβαίνετε στην
ίδια διαδικασία με αντίστροφη σειρά.



Αλλαγή λαμπτήρων μεφωτοδιόδους LED

Γι α την αντικατάστασή τους, απευθυνθείτε σε ένα εγκεκριμένο συνεργείο της PEUGEOT.

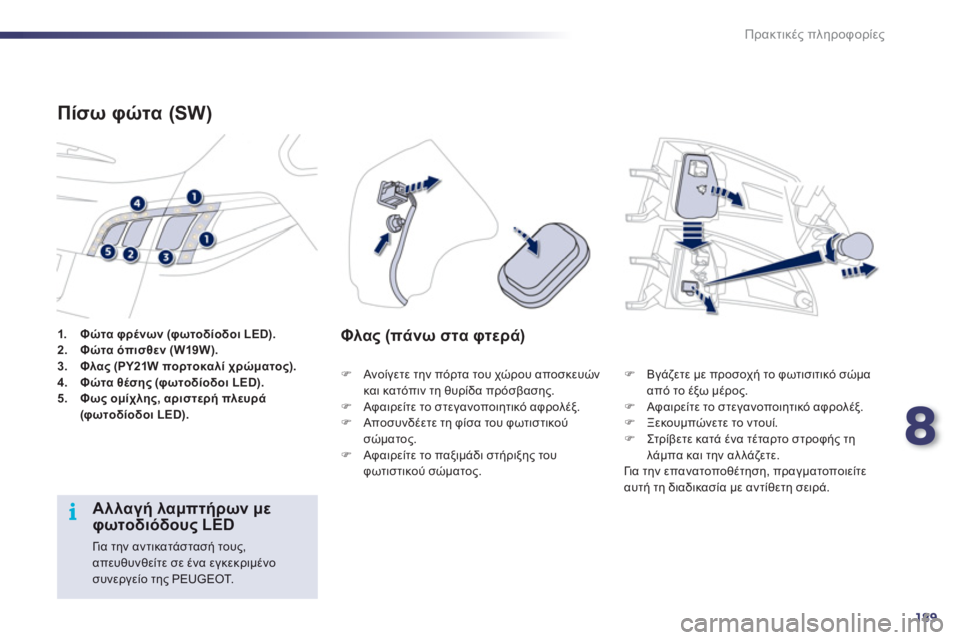

8
189
i
Πρακτικές πληροφορίες
1.Φώτα φρένων (φωτοδίοδοι LED).2. Φώτα όπισθεν (W19W).3.Φλας (PY21W πορτοκαλί χρώματος).4.
-+
2
. θέσης (φωτοδίοδοι LED).5.Φως ομίχλης, αριστερή πλευρά(
3&
2
/
/  LED).




















Πίσω φώτα (SW)
)
Ανοίγετε την πόρτα του χώρου αποσκευών και κατόπιν τη θυρίδα πρόσβασης.)
Αφαιρείτε το στεγανοποιητικό αφρολέξ.)
Αποσυνδέετε τη φίσα του φωτιστικού
σώματος. ) Αφαιρείτε το παξιμάδι στήριξης του φωτιστικού σώματος.
Φλας (πάνω στα φτερά)
)
Βγάζετε με προσοχή το φωτισιτικό σώμα
από το έξω μέρος.)
Αφαιρείτε το στεγανοποιητικό αφρολέξ. )
Ξεκουμπώνετε το ντουί.)
Στρίβε τε κατά ένα τέταρτο στροφής τηλάμπα και την αλλάζετε.
Γι α την επανατοποθέτηση, πραγματοποιείτε
αυτή τη διαδικασία με αντίθετη σειρά.



Αλλαγή λαμπτήρων με φωτοδιόδους LED

Γι α την αντικατάστασή τους, απευθυνθείτε σε ένα εγκεκριμένοσυνεργείο της PEUGEOT.

190
Πρακτικές πληροφορίες
Φώτα όπισθεν (πόρτα χώρου
αποσκευών)
)Ανοίγετε την πόρτα χώρου αποσκευών και
κατόπιν τραβάτε τη θυρίδα πρόσβασης. )Αποσυνδέετε τη φίσα του φωτιστικού
σώματος. )Αφαιρείτε το παξιμάδι στήριξης του φωτιστικού σώματος.
)
Βγάζετε προσεκτικά το φωτισιτικό σώμα
από το έξω μέρος.)
Αφαιρείτε το στεγανοποιητικό αφρολέξ.
)Στρίβετε κατά ένα τέταρτο στροφής το
ντουί και αντικαθιστάτε τη λάμπα.
Γι α την επανασυναρμολόγηση, προβείτε στην
ίδια διαδικασία με αντίθετη σειρά.
