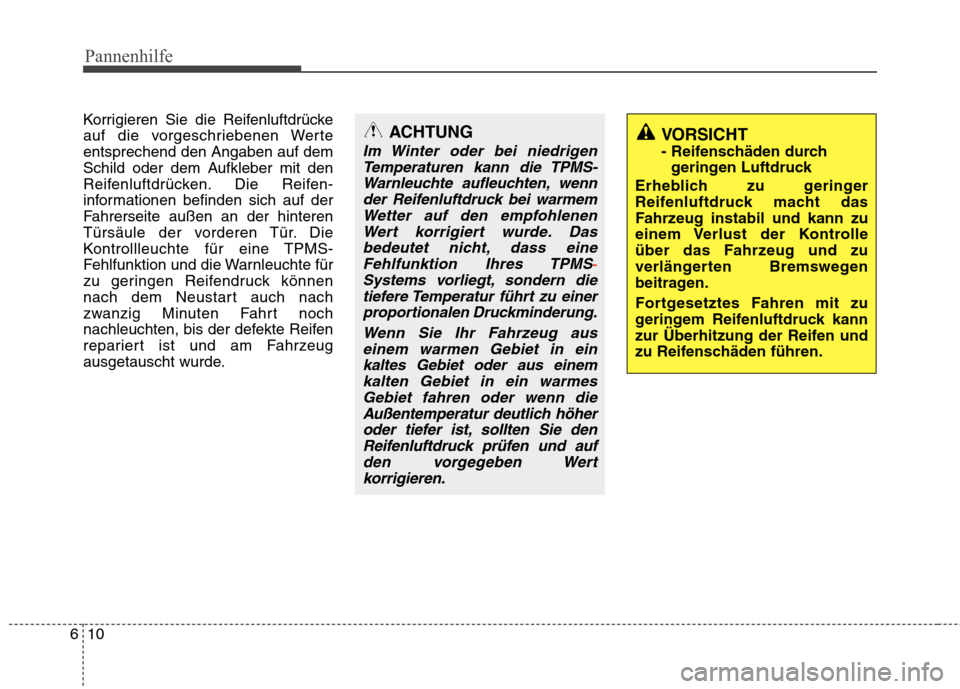

Pannenhilfe
10
6
Korrigieren Sie die Reifenluftdrücke
auf die vorgeschriebenen Werteentsprechend den Angaben auf dem
Schild oder dem Aufkleber mit den
Reifenluftdrücken. Die Reifen-
informationen befinden sich auf der
Fahrerseite außen an der hinteren
Türsäule der vorderen Tür. Die
Kontrollleuchte für eine TPMS-
Fehlfunktion und die Warnleuchte für
zu geringen Reifendruck können
nach dem Neustart auch nach
zwanzig Minuten Fahrt noch
nachleuchten, bis der defekte Reifen
repariert ist und am Fahrzeug
ausgetauscht wurde.
VORSICHT
- Reifenschäden durch
geringen Luftdruck
Erheblich zu geringer
Reifenluftdruck macht das
Fahrzeug instabil und kann zu
einem Verlust der Kontrolle
über das Fahrzeug und zu
verlängerten Bremswegen
beitragen.
Fortgesetztes Fahren mit zu
geringem Reifenluftdruck kann
zur Überhitzung der Reifen und
zu Reifenschäden führen.ACHTUNG
Im Winter oder bei niedrigen Temperaturen kann die TPMS-Warnleuchte aufleuchten, wenn der Reifenluftdruck bei warmemWetter auf den empfohlenenWert korrigiert wurde. Das bedeutet nicht, dass eineFehlfunktion Ihres TPMS
-
Systems vorliegt, sondern dietiefere Temperatur führt zu einerproportionalen Druckminderung.
Wenn Sie Ihr Fahrzeug auseinem warmen Gebiet in ein kaltes Gebiet oder aus einemkalten Gebiet in ein warmesGebiet fahren oder wenn die Außentemperatur deutlich höheroder tiefer ist, sollten Sie denReifenluftdruck prüfen und auf den vorgegeben Wertkorrigieren.

611

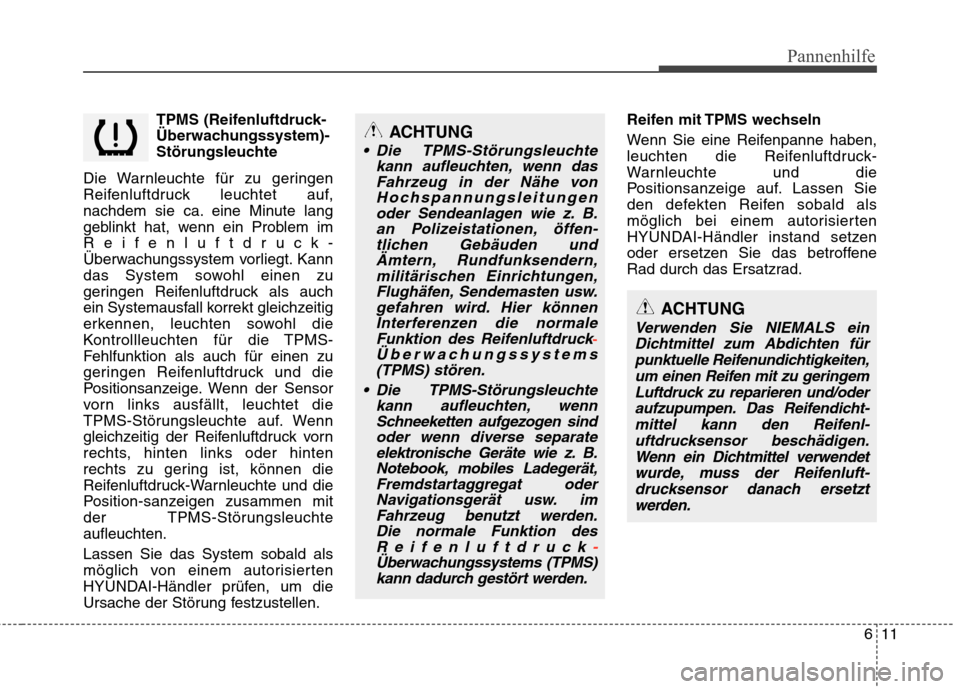

Pannenhilfe
TPMS (Reifenluftdruck-
Überwachungssystem)-
Störungsleuchte
Die Warnleuchte für zu geringen
Reifenluftdruck leuchtet auf,
nachdem sie ca. eine Minute lang
geblinkt hat, wenn ein Problem im
Reifenluftdruck-
Überwachungssystem vorliegt. Kann
das System sowohl einen zu
geringen Reifenluftdruck als auch
ein Systemausfall korrekt gleichzeitig
erkennen, leuchten sowohl die
Kontrollleuchten für die TPMS-
Fehlfunktion als auch für einen zu
geringen Reifenluftdruck und die
Positionsanzeige. Wenn der Sensor
vorn links ausfällt, leuchtet die
TPMS-Störungsleuchte auf. Wenn
gleichzeitig der Reifenluftdruck vorn
rechts, hinten links oder hinten
rechts zu gering ist, können die
Reifenluftdruck-Warnleuchte und die
Position-sanzeigen zusammen mit
der TPMS-Störungsleuchteaufleuchten. Lassen Sie das System sobald als
möglich von einem autorisierten
HYUNDAI-Händler prüfen, um die
Ursache der Störung festzustellen. Reifen mit TPMS wechseln
Wenn Sie eine Reifenpanne haben,
leuchten die Reifenluftdruck-
Warnleuchte und die
Positionsanzeige auf. Lassen Sie
den defekten Reifen sobald als
möglich bei einem autorisierten
HYUNDAI-Händler instand setzen
oder ersetzen Sie das betroffene
Rad durch das Ersatzrad.ACHTUNG
Die TPMS-Störungsleuchte
kann aufleuchten, wenn dasFahrzeug in der Nähe von Hochspannungsleitungenoder Sendeanlagen wie z. B.an Polizeistationen, öffen- tlichen Gebäuden undÄmtern, Rundfunksendern,militärischen Einrichtungen,Flughäfen, Sendemasten usw. gefahren wird. Hier könnenInterferenzen die normaleFunktion des Reifenluftdruck
-
Überwachungssystems(TPMS) stören.
Die TPMS-Störungsleuchte kann aufleuchten, wennSchneeketten aufgezogen sindoder wenn diverse separate elektronische Geräte wie z. B.Notebook, mobiles Ladegerät,Fremdstartaggregat oderNavigationsgerät usw. im Fahrzeug benutzt werden.Die normale Funktion desReifenluftdruck
-
Überwachungssystems (TPMS)kann dadurch gestört werden.
ACHTUNG
Verwenden Sie NIEMALS ein
Dichtmittel zum Abdichten fürpunktuelle Reifenundichtigkeiten,um einen Reifen mit zu geringem Luftdruck zu reparieren und/oderaufzupumpen. Das Reifendicht-mittel kann den Reifenl- uftdrucksensor beschädigen.Wenn ein Dichtmittel verwendetwurde, muss der Reifenluft- drucksensor danach ersetztwerden.

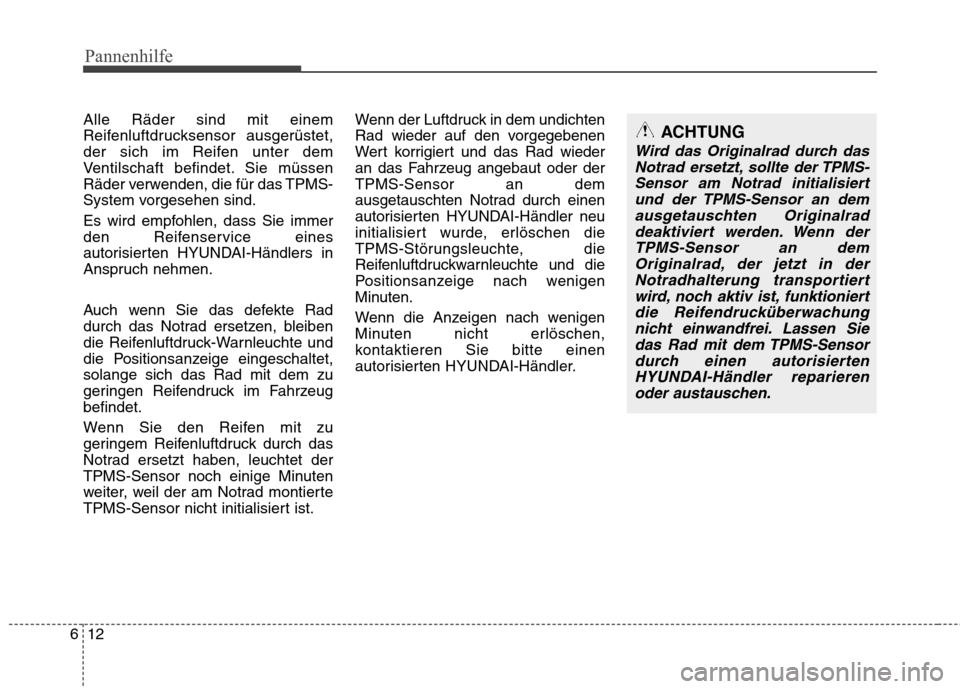

Pannenhilfe
12
6
Alle Räder sind mit einem
Reifenluftdrucksensor ausgerüstet,
der sich im Reifen unter dem
Ventilschaft befindet. Sie müssen
Räder verwenden, die für das TPMS-
System vorgesehen sind.
Es wird empfohlen, dass Sie immer
den Reifenservice eines
autorisierten HYUNDAI-Händlers in
Anspruch nehmen.
Auch wenn Sie das defekte Rad
durch das Notrad ersetzen, bleiben
die Reifenluftdruck-Warnleuchte und
die Positionsanzeige eingeschaltet,solange sich das Rad mit dem zu
geringen Reifendruck im Fahrzeugbefindet.
Wenn Sie den Reifen mit zu
geringem Reifenluftdruck durch das
Notrad ersetzt haben, leuchtet der
TPMS-Sensor noch einige Minuten
weiter, weil der am Notrad montierte
TPMS-Sensor nicht initialisiert ist. Wenn der Luftdruck in dem undichten
Rad wieder auf den vorgegebenen
Wert korrigiert und das Rad wieder
an das Fahrzeug angebaut oder derTPMS-Sensor an dem
ausgetauschten Notrad durch einen
autorisierten HYUNDAI-Händler neu
initialisiert wurde, erlöschen die
TPMS-Störungsleuchte, die
Reifenluftdruckwarnleuchte und die
Positionsanzeige nach wenigen
Minuten.
Wenn die Anzeigen nach wenigen
Minuten nicht erlöschen,
kontaktieren Sie bitte einen
autorisierten HYUNDAI-Händler.ACHTUNG
Wird das Originalrad durch das
Notrad ersetzt, sollte der TPMS-Sensor am Notrad initialisiert und der TPMS-Sensor an demausgetauschten Originalraddeaktiviert werden. Wenn derTPMS-Sensor an dem Originalrad, der jetzt in derNotradhalterung transportiertwird, noch aktiv ist, funktioniert die Reifendrucküberwachungnicht einwandfrei. Lassen Siedas Rad mit dem TPMS-Sensor durch einen autorisiertenHYUNDAI-Händler reparierenoder austauschen.

613

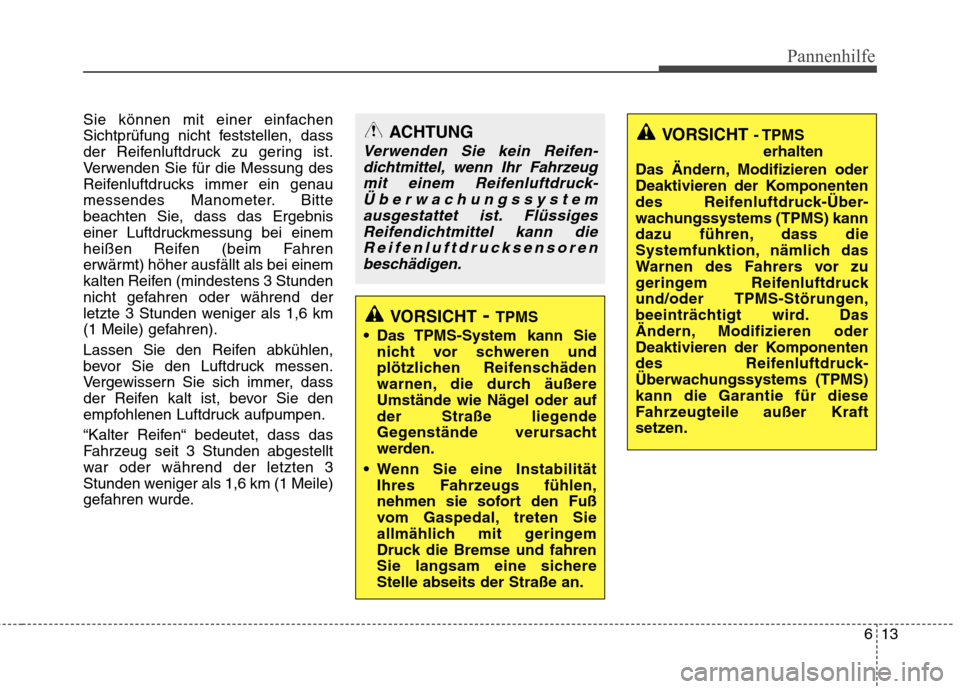

Pannenhilfe
Sie können mit einer einfachen
Sichtprüfung nicht feststellen, dass
der Reifenluftdruck zu gering ist.
Verwenden Sie für die Messung des
Reifenluftdrucks immer ein genau
messendes Manometer. Bitte
beachten Sie, dass das Ergebnis
einer Luftdruckmessung bei einem
heißen Reifen (beim Fahren
erwärmt) höher ausfällt als bei einem
kalten Reifen (mindestens 3 Stunden
nicht gefahren oder während der
letzte 3 Stunden weniger als 1,6 km
(1 Meile) gefahren).
Lassen Sie den Reifen abkühlen,
bevor Sie den Luftdruck messen.
Vergewissern Sie sich immer, dass
der Reifen kalt ist, bevor Sie den
empfohlenen Luftdruck aufpumpen.
“Kalter Reifen“ bedeutet, dass das
Fahrzeug seit 3 Stunden abgestellt
war oder während der letzten 3
Stunden weniger als 1,6 km (1 Meile)
gefahren wurde.
VORSICHT - TPMS
erhalten
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-Über-
wachungssystems (TPMS) kann
dazu führen, dass die
Systemfunktion, nämlich das
Warnen des Fahrers vor zu
geringem Reifenluftdruck
und/oder TPMS-Störungen,
beeinträchtigt wird. Das
Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-
Überwachungssystems (TPMS)kann die Garantie für diese
Fahrzeugteile außer Kraft
setzen.ACHTUNG
Verwenden Sie kein Reifen- dichtmittel, wenn Ihr Fahrzeugmit einem Reifenluftdruck-Überwachungssystem ausgestattet ist. FlüssigesReifendichtmittel kann dieReifenluftdrucksensoren beschädigen.
VORSICHT - TPMS
Das TPMS-System kann Sie nicht vor schweren und
plötzlichen Reifenschäden
warnen, die durch äußere
Umstände wie Nägel oder auf
der Straße liegende
Gegenstände verursacht
werden.
Wenn Sie eine Instabilität Ihres Fahrzeugs fühlen,
nehmen sie sofort den Fuß
vom Gaspedal, treten Sie
allmählich mit geringem
Druck die Bremse und fahren
Sie langsam eine sichereStelle abseits der Straße an.

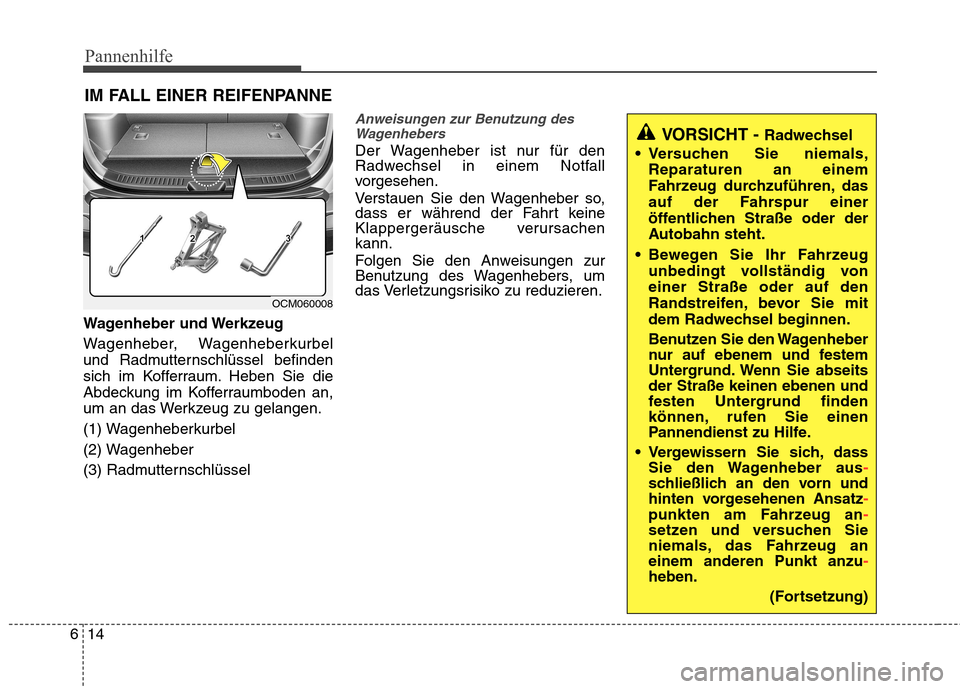

Pannenhilfe
14
6
IM FALL EINER REIFENPANNE
Wagenheber und Werkzeug
Wagenheber, Wagenheberkurbel
und Radmutternschlüssel befinden
sich im Kofferraum. Heben Sie die
Abdeckung im Kofferraumboden an,
um an das Werkzeug zu gelangen.
(1) Wagenheberkurbel
(2) Wagenheber
(3) Radmutternschlüssel
Anweisungen zur Benutzung des Wagenhebers
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.
Verstauen Sie den Wagenheber so,
dass er während der Fahrt keine
Klappergeräusche verursachenkann.
Folgen Sie den Anweisungen zur
Benutzung des Wagenhebers, um
das Verletzungsrisiko zu reduzieren.
VORSICHT - Radwechsel
Versuchen Sie niemals, Reparaturen an einem
Fahrzeug durchzuführen, das
auf der Fahrspur einer
öffentlichen Straße oder der
Autobahn steht.
Bewegen Sie Ihr Fahrzeug unbedingt vollständig voneiner Straße oder auf den
Randstreifen, bevor Sie mit
dem Radwechsel beginnen.
Benutzen Sie den Wagenheber
nur auf ebenem und festem
Untergrund. Wenn Sie abseitsder Straße keinen ebenen und
festen Untergrund finden
können, rufen Sie einen
Pannendienst zu Hilfe.
Vergewissern Sie sich, dass Sie den Wagenheber aus
-
schließlich an den vorn und
hinten vorgesehenen Ansatz
-
punkten am Fahrzeug an-
setzen und versuchen Sie
niemals, das Fahrzeug aneinem anderen Punkt anzu
-
heben.
(Fortsetzung)
OCM060008

615

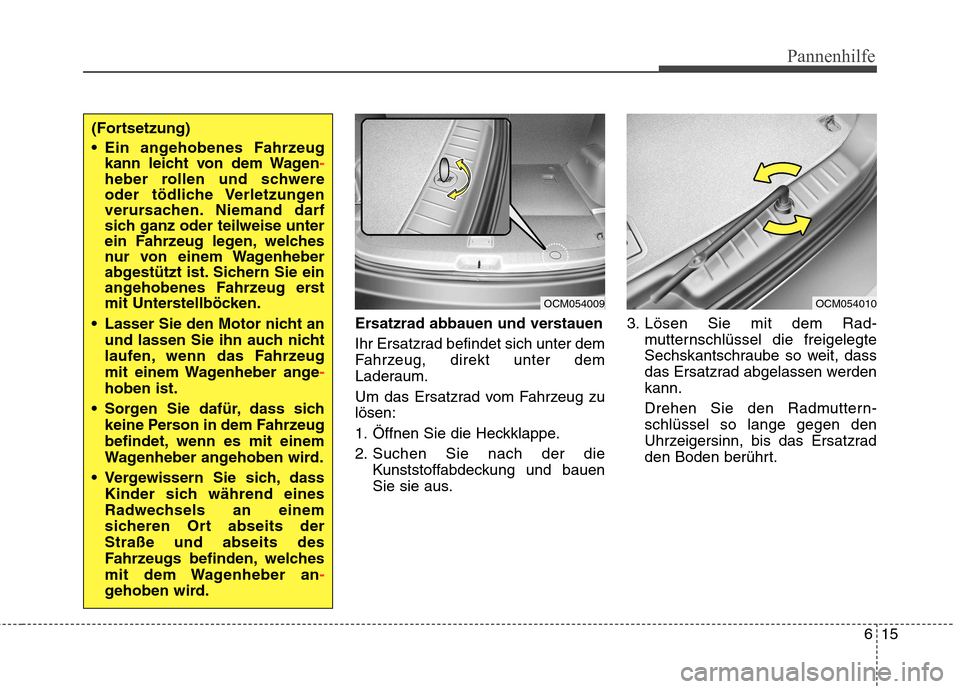

Pannenhilfe
Ersatzrad abbauen und verstauen
Ihr Ersatzrad befindet sich unter dem
Fahrzeug, direkt unter dem
Laderaum.
Um das Ersatzrad vom Fahrzeug zu lösen:
1. Öffnen Sie die Heckklappe.
2. Suchen Sie nach der dieKunststoffabdeckung und bauen
Sie sie aus. 3. Lösen Sie mit dem Rad-
mutternschlüssel die freigelegte
Sechskantschraube so weit, dass
das Ersatzrad abgelassen werdenkann.
Drehen Sie den Radmuttern- schlüssel so lange gegen den
Uhrzeigersinn, bis das Ersatzrad
den Boden berührt.
(Fortsetzung)
Ein angehobenes Fahrzeugkann leicht von dem Wagen
-
heber rollen und schwere
oder tödliche Verletzungen
verursachen. Niemand darf
sich ganz oder teilweise unter
ein Fahrzeug legen, welches
nur von einem Wagenheber
abgestützt ist. Sichern Sie ein
angehobenes Fahrzeug erst
mit Unterstellböcken.
Lasser Sie den Motor nicht an und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber ange
-
hoben ist.
Sorgen Sie dafür, dass sich keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
Vergewissern Sie sich, dass Kinder sich während eines
Radwechsels an einem
sicheren Ort abseits derStraße und abseits des
Fahrzeugs befinden, welches
mit dem Wagenheber an
-
gehoben wird.
OCM054009OCM054010

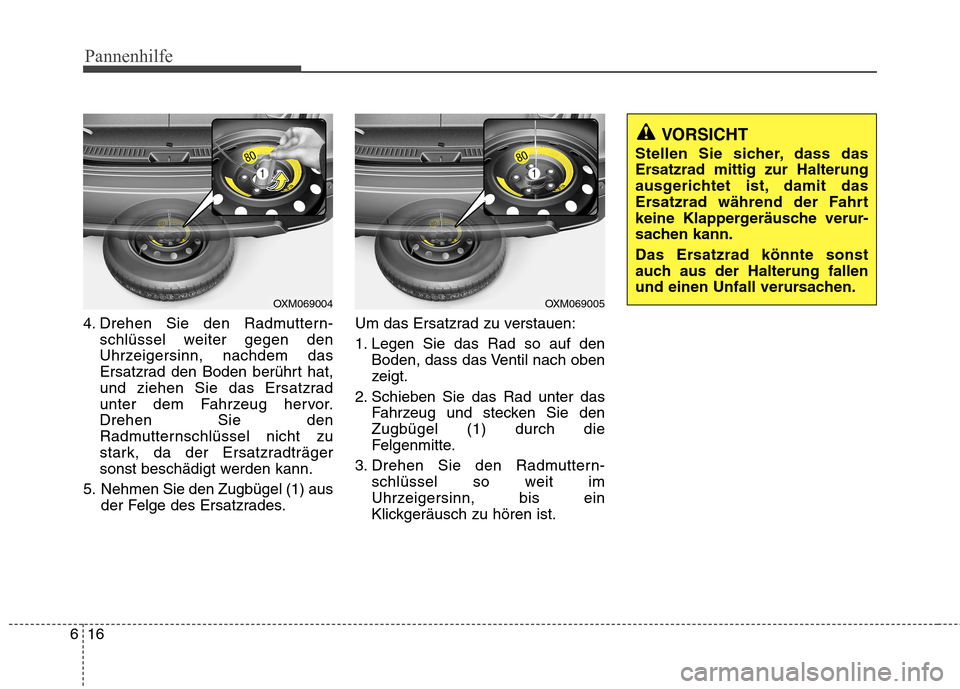

Pannenhilfe
16
6
4. Drehen Sie den Radmuttern-
schlüssel weiter gegen den
Uhrzeigersinn, nachdem das
Ersatzrad den Boden berührt hat,
und ziehen Sie das Ersatzrad
unter dem Fahrzeug hervor.Drehen Sie den
Radmutternschlüssel nicht zu
stark, da der Ersatzradträger
sonst beschädigt werden kann.
5. Nehmen Sie den Zugbügel (1) aus der Felge des Ersatzrades. Um das Ersatzrad zu verstauen:
1. Legen Sie das Rad so auf den
Boden, dass das Ventil nach oben
zeigt.
2. Schieben Sie das Rad unter das Fahrzeug und stecken Sie denZugbügel (1) durch die
Felgenmitte.
3. Drehen Sie den Radmuttern- schlüssel so weit im
Uhrzeigersinn, bis ein
Klickgeräusch zu hören ist.
OXM069005OXM069004
VORSICHT
Stellen Sie sicher, dass das
Ersatzrad mittig zur Halterung
ausgerichtet ist, damit das
Ersatzrad während der Fahrt
keine Klappergeräusche verur-
sachen kann.
Das Ersatzrad könnte sonst
auch aus der Halterung fallen
und einen Unfall verursachen.

617

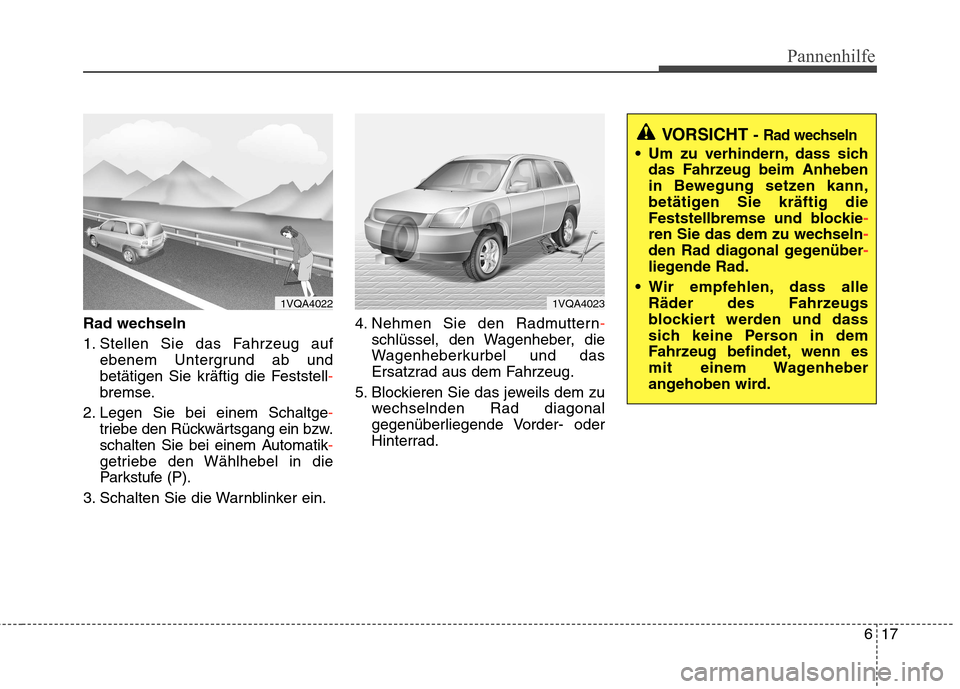

Pannenhilfe
Rad wechseln
1. Stellen Sie das Fahrzeug aufebenem Untergrund ab und
betätigen Sie kräftig die Feststell
-
bremse.
2. Legen Sie bei einem Schaltge
-
triebe den Rückwärtsgang ein bzw.
schalten Sie bei einem Automatik
-
getriebe den Wählhebel in die
Parkstufe (P).
3. Schalten Sie die Warnblinker ein. 4. Nehmen Sie den Radmuttern
-
schlüssel, den Wagenheber, die
Wagenheberkurbel und das
Ersatzrad aus dem Fahrzeug.
5. Blockieren Sie das jeweils dem zu wechselnden Rad diagonal
gegenüberliegende Vorder- oder
Hinterrad.
1VQA40221VQA4023
VORSICHT - Rad wechseln
Um zu verhindern, dass sich
das Fahrzeug beim Anheben
in Bewegung setzen kann,
betätigen Sie kräftig die
Feststellbremse und blockie
-
ren Sie das dem zu wechseln-
den Rad diagonal gegenüber-
liegende Rad.
Wir empfehlen, dass alle Räder des Fahrzeugs
blockiert werden und dass
sich keine Person in dem
Fahrzeug befindet, wenn es
mit einem Wagenheber
angehoben wird.
