2011 Hyundai Santa Fe Betriebsanleitung (in German)

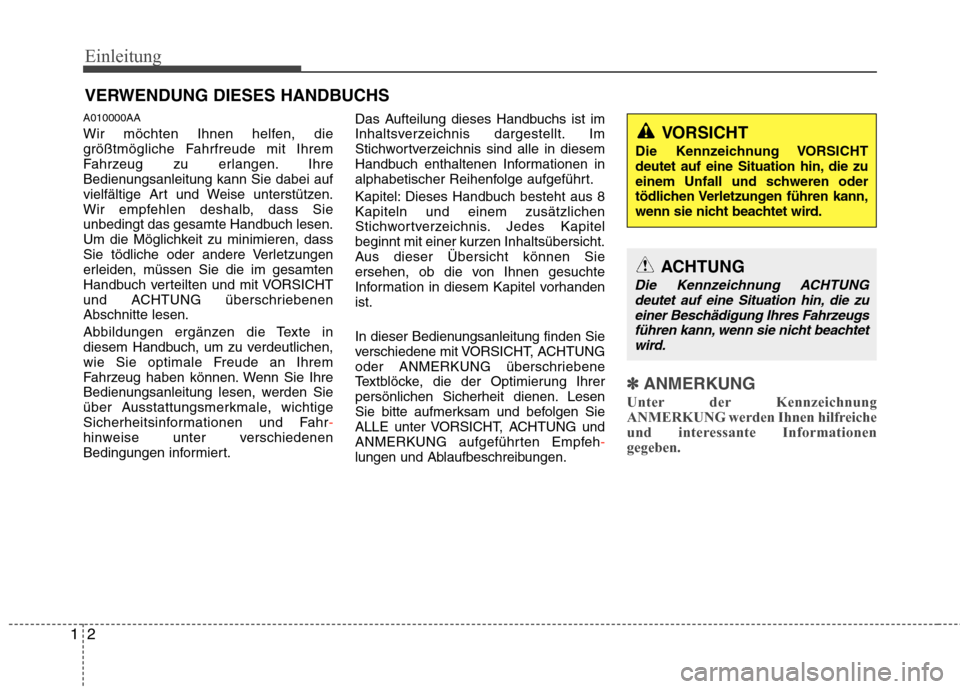

Einleitung
2
1
A010000AA
Wir möchten Ihnen helfen, die
größtmögliche Fahrfreude mit Ihrem
Fahrzeug zu erlangen. Ihre
Bedienungsanleitung kann Sie dabei auf
vielfältige Art und Weise unterstützen.
Wir empfehlen deshalb, dass Sie
unbedingt das gesamte Handbuch lesen.
Um die Möglichkeit zu minimieren, dass
Sie tödliche oder andere Verletzungen
erleiden, müssen Sie die im gesamten
Handbuch verteilten und mit VORSICHT
und ACHTUNG überschriebenenAbschnitte lesen.
Abbildungen ergänzen die Texte in
diesem Handbuch, um zu verdeutlichen,
wie Sie optimale Freude an Ihrem
Fahrzeug haben können. Wenn Sie Ihre
Bedienungsanleitung lesen, werden Sie
über Ausstattungsmerkmale, wichtige
Sicherheitsinformationen und Fahr
-hinweise unter verschiedenen
Bedingungen informiert. Das Aufteilung dieses Handbuchs ist im
Inhaltsverzeichnis dargestellt. Im
Stichwortverzeichnis sind alle in diesem
Handbuch enthaltenen Informationen in
alphabetischer Reihenfolge aufgeführt.
Kapitel: Dieses Handbuch besteht aus 8 Kapiteln und einem zusätzlichen
Stichwortverzeichnis. Jedes Kapitel
beginnt mit einer kurzen Inhaltsübersicht.
Aus dieser Übersicht können Sie
ersehen, ob die von Ihnen gesuchte
Information in diesem Kapitel vorhandenist.
In dieser Bedienungsanleitung finden Sie
verschiedene mit VORSICHT, ACHTUNG
oder ANMERKUNG überschriebene
Textblöcke, die der Optimierung Ihrer
persönlichen Sicherheit dienen. Lesen
Sie bitte aufmerksam und befolgen Sie
ALLE unter VORSICHT, ACHTUNG und
ANMERKUNG aufgeführten Empfeh-lungen und Ablaufbeschreibungen.
✽✽

ANMERKUNG
Unter der Kennzeichnung
ANMERKUNG werden Ihnen hilfreiche
und interessante Informationengegeben.
VERWENDUNG DIESES HANDBUCHS
VORSICHT
Die Kennzeichnung VORSICHT
deutet auf eine Situation hin, die zu
einem Unfall und schweren oder
tödlichen Verletzungen führen kann,
wenn sie nicht beachtet wird.
ACHTUNG
Die Kennzeichnung ACHTUNG deutet auf eine Situation hin, die zueiner Beschädigung Ihres Fahrzeugsführen kann, wenn sie nicht beachtet wird.

13
Einleitung

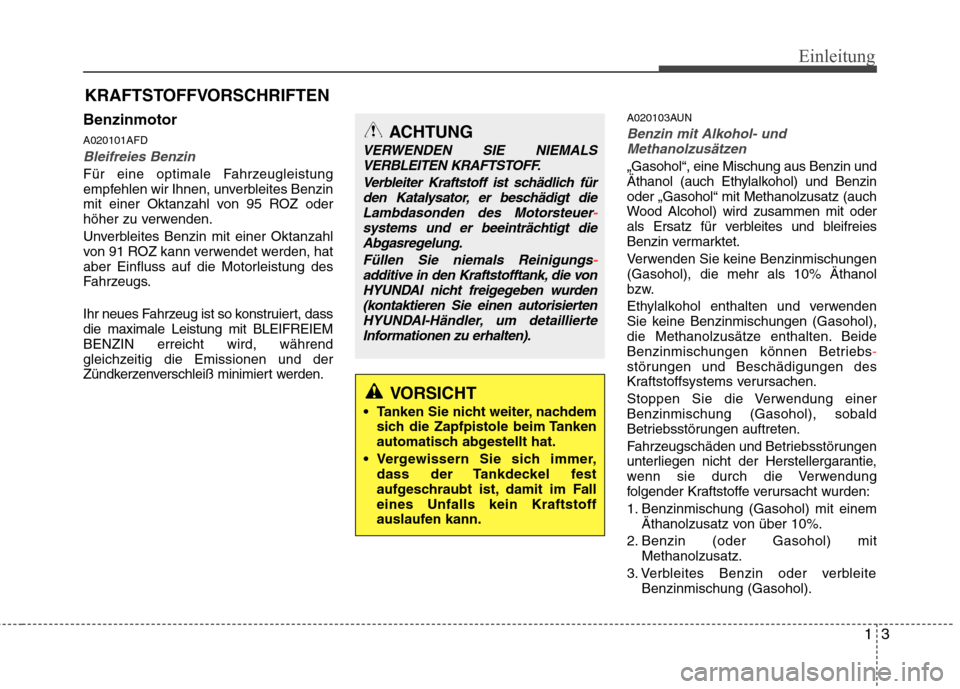

Benzinmotor A020101AFD
Bleifreies Benzin
Für eine optimale Fahrzeugleistung
empfehlen wir Ihnen, unverbleites Benzin
mit einer Oktanzahl von 95 ROZ oder
höher zu verwenden.
Unverbleites Benzin mit einer Oktanzahl
von 91 ROZ kann verwendet werden, hat
aber Einfluss auf die Motorleistung des
Fahrzeugs.
Ihr neues Fahrzeug ist so konstruiert, dass die maximale Leistung mit BLEIFREIEMBENZIN erreicht wird, während
gleichzeitig die Emissionen und der
Zündkerzenverschleiß minimiert werden.A020103AUN
Benzin mit Alkohol- und
Methanolzusätzen
„Gasohol“, eine Mischung aus Benzin und
Äthanol (auch Ethylalkohol) und Benzinoder „Gasohol“ mit Methanolzusatz (auch
Wood Alcohol) wird zusammen mit oder
als Ersatz für verbleites und bleifreies
Benzin vermarktet.
Verwenden Sie keine Benzinmischungen (Gasohol), die mehr als 10% Äthanol
bzw.
Ethylalkohol enthalten und verwenden
Sie keine Benzinmischungen (Gasohol),
die Methanolzusätze enthalten. Beide
Benzinmischungen können Betriebs
-störungen und Beschädigungen des
Kraftstoffsystems verursachen.
Stoppen Sie die Verwendung einer Benzinmischung (Gasohol), sobald
Betriebsstörungen auftreten.
Fahrzeugschäden und Betriebsstörungen
unterliegen nicht der Herstellergarantie,
wenn sie durch die Verwendung
folgender Kraftstoffe verursacht wurden:
1. Benzinmischung (Gasohol) mit einem Äthanolzusatz von über 10%.
2. Benzin (oder Gasohol) mit Methanolzusatz.
3. Verbleites Benzin oder verbleite Benzinmischung (Gasohol).
KRAFTSTOFFVORSCHRIFTEN
VORSICHT
Tanken Sie nicht weiter, nachdem sich die Zapfpistole beim Tanken
automatisch abgestellt hat.
Vergewissern Sie sich immer, dass der Tankdeckel fest
aufgeschraubt ist, damit im Falleines Unfalls kein Kraftstoff
auslaufen kann.
ACHTUNG
VERWENDEN SIE NIEMALS
VERBLEITEN KRAFTSTOFF.
Verbleiter Kraftstoff ist schädlich fürden Katalysator, er beschädigt dieLambdasonden des Motorsteuer
-systems und er beeinträchtigt die
Abgasregelung.
Füllen Sie niemals Reinigungs
-additive in den Kraftstofftank, die vonHYUNDAI nicht freigegeben wurden (kontaktieren Sie einen autorisiertenHYUNDAI-Händler, um detaillierte
Informationen zu erhalten).

Einleitung
4
1
ACHTUNG
Ihre limitierte Neuwagengarantie
deckt Schäden des Kraftstoffsystemsund Leistungsprobleme nicht ab,
wenn diese durch die Verwendungvon Kraftstoffen verursacht wurden,die Methanol oder über 15Volumenprozent MTBE (Methyl-
Tertiär-Butyl-Ether / Sauerstoffgehalt2,7%) enthalten.

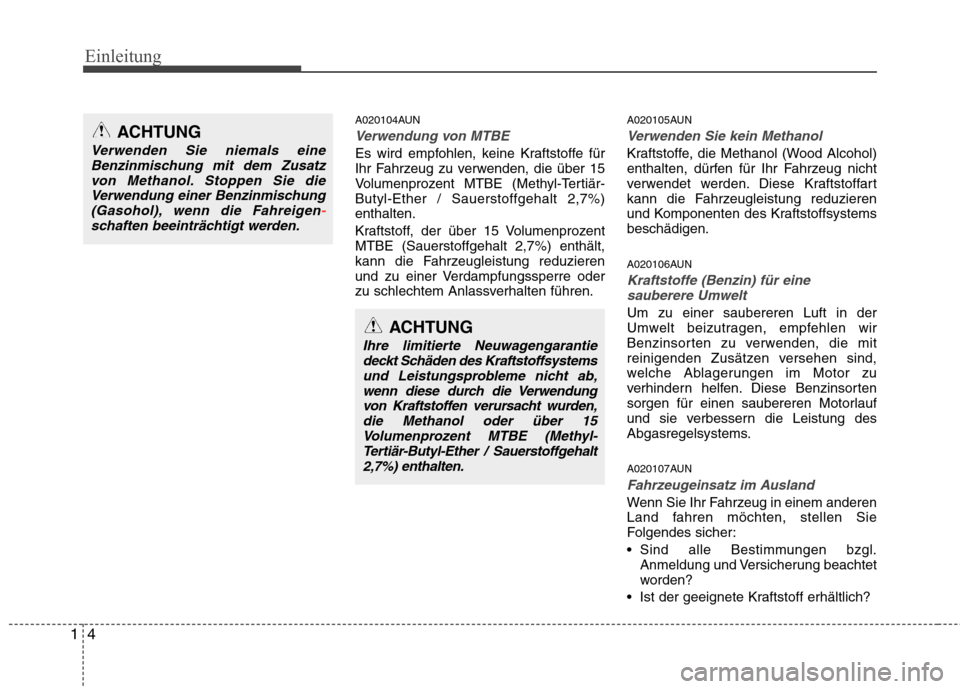

A020104AUN
Verwendung von MTBE
Es wird empfohlen, keine Kraftstoffe für
Ihr Fahrzeug zu verwenden, die über 15
Volumenprozent MTBE (Methyl-Tertiär-Butyl-Ether / Sauerstoffgehalt 2,7%)enthalten.
Kraftstoff, der über 15 Volumenprozent MTBE (Sauerstoffgehalt 2,7%) enthält,
kann die Fahrzeugleistung reduzieren
und zu einer Verdampfungssperre oder
zu schlechtem Anlassverhalten führen. A020105AUN
Verwenden Sie kein Methanol
Kraftstoffe, die Methanol (Wood Alcohol)
enthalten, dürfen für Ihr Fahrzeug nicht
verwendet werden. Diese Kraftstoffart
kann die Fahrzeugleistung reduzieren
und Komponenten des Kraftstoffsystemsbeschädigen.
A020106AUN
Kraftstoffe (Benzin) für eine
sauberere Umwelt
Um zu einer saubereren Luft in der
Umwelt beizutragen, empfehlen wir
Benzinsorten zu verwenden, die mit
reinigenden Zusätzen versehen sind,
welche Ablagerungen im Motor zu
verhindern helfen. Diese Benzinsorten
sorgen für einen saubereren Motorlauf
und sie verbessern die Leistung des
Abgasregelsystems.
A020107AUN
Fahrzeugeinsatz im Ausland
Wenn Sie Ihr Fahrzeug in einem anderen
Land fahren möchten, stellen Sie
Folgendes sicher:
Sind alle Bestimmungen bzgl. Anmeldung und Versicherung beachtet
worden?
Ist der geeignete Kraftstoff erhältlich?
ACHTUNG
Verwenden Sie niemals eine Benzinmischung mit dem Zusatz
von Methanol. Stoppen Sie dieVerwendung einer Benzinmischung(Gasohol), wenn die Fahreigen
-schaften beeinträchtigt werden.

15
Einleitung
Dieselmotor A020201BCM
Dieselkraftstoff
Dieselmotoren dürfen nur mit
handelsüblichem Dieselkraftstoff, derdem Standard EN 590 oder einem
vergleichbaren Standard entspricht,
betrieben werden. (EN steht für
"Europäische Norm"). Verwenden Sie
keinen Schiffsdiesel, keine Heizöle und
keine nicht zugelassenen Additive, da
dadurch ein größerer Verschleißstattfindet und der Motor und das
Kraftstoffsystem beschädigt werden. Die
Verwendung nicht freigegebener
Kraftstoffe und / oder Kraftstoffzusätze
führt zu einer Einschränkung Ihrer
Garantieansprüche.
Für Ihr Fahrzeug wird Dieselkraftstoff mit
über 51 Cetan verwendet werden. Wenn
zwei verschieden Dieselsorten
angeboten werden, verwenden Sie
Sommer- oder Winterkraftstoff
entsprechend der folgenden
Temperaturvorgaben.
Sommer-Dieselkraftstoff.
Winter-Dieselkraftstoff.Beachten Sie den Kraftstoffstand im
Tank sehr sorgfältig:
Wenn der Motor aufgrund von
Kraftstoffmangel stehen bleibt, muss das
gesamte Kraftstoffsystem entlüftet
werden, um den Motor wieder anlassenzu können.
ACHTUNG
Lassen Sie kein Benzin oder
Wasser in den Tank gelangen. Eswürde notwendig sein, das Benzinbzw. Wasser abzulassen und die
Leitungen zu entleeren, um dasFestlaufen der Einspritzpumpeund Motorschäden zu verhindern.
Um im Winter Vorfälle durch Einfrieren zu vermeiden, kanndem Kraftstoff Paraffinölzugemischt werden, wenn die Temperatur unter -10°C fällt.
Geben Sie niemals mehr als 20%Paraffinöl in den Dieselkraftstoff.
ACHTUNG - Dieselkraftstoff
Für Fahrzeuge mit Dieselmotor und
DPF-Filtersystem wird empfohlen,
nur der Norm entsprechenden Dieselkraftstoff zu verwenden.Wenn Sie Kraftstoff mit hohem Schwefelanteil (über 50 ppm
Schwefel) und nicht spezifiziertenAdditiven verwenden, kann dies das DPF-System beschädigen und
weißer Abgasrauch kann entstehen.

Einleitung
6
1

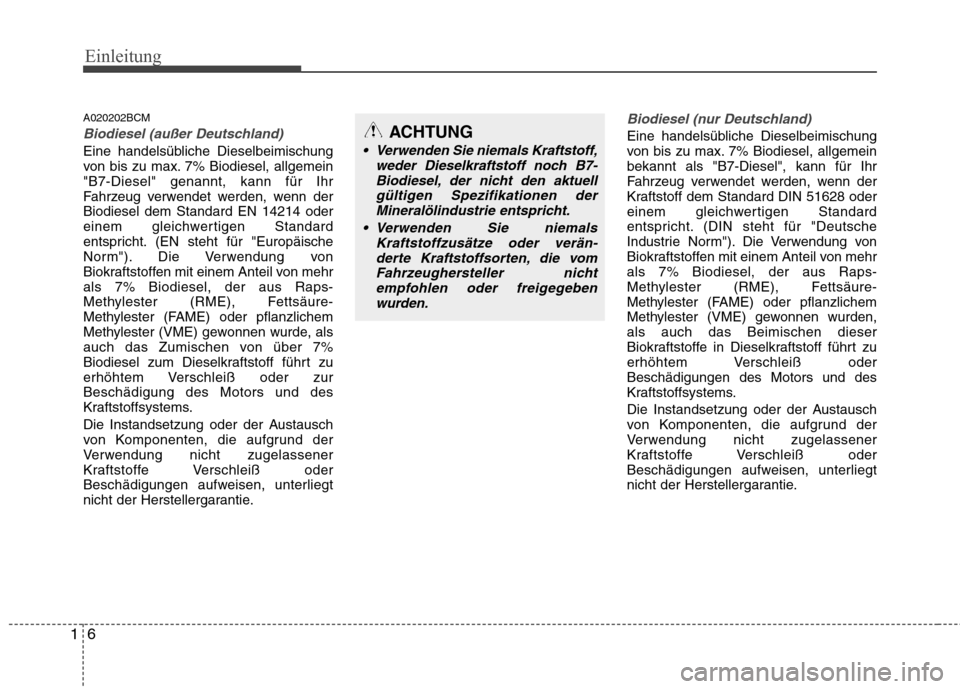

A020202BCM
Biodiesel (außer Deutschland)
Eine handelsübliche Dieselbeimischung
von bis zu max. 7% Biodiesel, allgemein"B7-Diesel" genannt, kann für Ihr
Fahrzeug verwendet werden, wenn derBiodiesel dem Standard EN 14214 oder
einem gleichwertigen Standard
entspricht. (EN steht für "Europäische
Norm"). Die Verwendung von
Biokraftstoffen mit einem Anteil von mehrals 7% Biodiesel, der aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurde, als
auch das Zumischen von über 7%
Biodiesel zum Dieselkraftstoff führt zu
erhöhtem Verschleiß oder zurBeschädigung des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.
Biodiesel (nur Deutschland)
Eine handelsübliche Dieselbeimischung
von bis zu max. 7% Biodiesel, allgemeinbekannt als "B7-Diesel", kann für Ihr
Fahrzeug verwendet werden, wenn der
Kraftstoff dem Standard DIN 51628 oder
einem gleichwertigen Standard
entspricht. (DIN steht für "Deutsche
Industrie Norm"). Die Verwendung von
Biokraftstoffen mit einem Anteil von mehrals 7% Biodiesel, der aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurden,als auch das Beimischen dieser
Biokraftstoffe in Dieselkraftstoff führt zu
erhöhtem Verschleiß oderBeschädigungen des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.ACHTUNG
Verwenden Sie niemals Kraftstoff,
weder Dieselkraftstoff noch B7-
Biodiesel, der nicht den aktuellgültigen Spezifikationen derMineralölindustrie entspricht.
Verwenden Sie niemals Kraftstoffzusätze oder verän-derte Kraftstoffsorten, die vomFahrzeughersteller nichtempfohlen oder freigegeben
wurden.

17
Einleitung

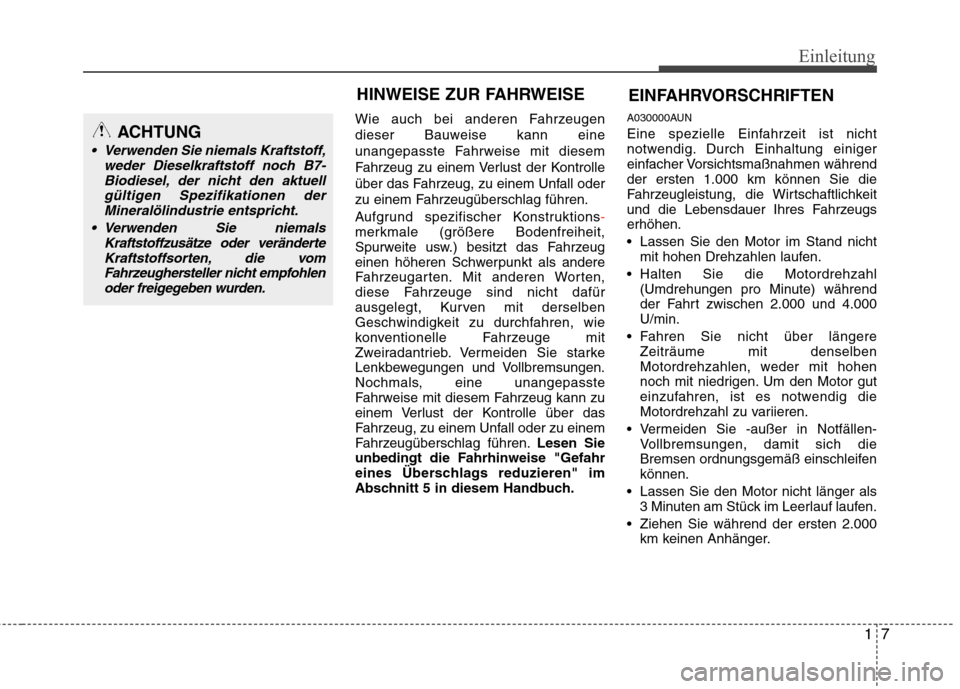

Wie auch bei anderen Fahrzeugen
dieser Bauweise kann eine
unangepasste Fahrweise mit diesem
Fahrzeug zu einem Verlust der Kontrolle
über das Fahrzeug, zu einem Unfall oder
zu einem Fahrzeugüberschlag führen.
Aufgrund spezifischer Konstruktions
-merkmale (größere Bodenfreiheit,
Spurweite usw.) besitzt das Fahrzeug
einen höheren Schwerpunkt als andere
Fahrzeugarten. Mit anderen Worten,
diese Fahrzeuge sind nicht dafür
ausgelegt, Kurven mit derselben
Geschwindigkeit zu durchfahren, wie
konventionelle Fahrzeuge mit
Zweiradantrieb. Vermeiden Sie starke
Lenkbewegungen und Vollbremsungen.
Nochmals, eine unangepasste
Fahrweise mit diesem Fahrzeug kann zu
einem Verlust der Kontrolle über das
Fahrzeug, zu einem Unfall oder zu einem
Fahrzeugüberschlag führen.Lesen Sie
unbedingt die Fahrhinweise "Gefahr
eines Überschlags reduzieren" im
Abschnitt 5 in diesem Handbuch. A030000AUN
Eine spezielle Einfahrzeit ist nicht
notwendig. Durch Einhaltung einiger
einfacher Vorsichtsmaßnahmen währendder ersten 1.000 km können Sie die
Fahrzeugleistung, die Wirtschaftlichkeit
und die Lebensdauer Ihres Fahrzeugserhöhen.
Lassen Sie den Motor im Stand nicht
mit hohen Drehzahlen laufen.
Halten Sie die Motordrehzahl (Umdrehungen pro Minute) während
der Fahrt zwischen 2.000 und 4.000U/min.
Fahren Sie nicht über längere Zeiträume mit denselben
Motordrehzahlen, weder mit hohen
noch mit niedrigen. Um den Motor gut
einzufahren, ist es notwendig die
Motordrehzahl zu variieren.
Vermeiden Sie -außer in Notfällen- Vollbremsungen, damit sich die
Bremsen ordnungsgemäß einschleifenkönnen.
Lassen Sie den Motor nicht länger als 3 Minuten am Stück im Leerlauf laufen.
Ziehen Sie während der ersten 2.000 km keinen Anhänger.
HINWEISE ZUR FAHRWEISE
EINFAHRVORSCHRIFTEN
ACHTUNG
Verwenden Sie niemals Kraftstoff,
weder Dieselkraftstoff noch B7-
Biodiesel, der nicht den aktuellgültigen Spezifikationen derMineralölindustrie entspricht.
Verwenden Sie niemals Kraftstoffzusätze oder veränderteKraftstoffsorten, die vomFahrzeughersteller nicht empfohlen oder freigegeben wurden.

Einleitung
8
1

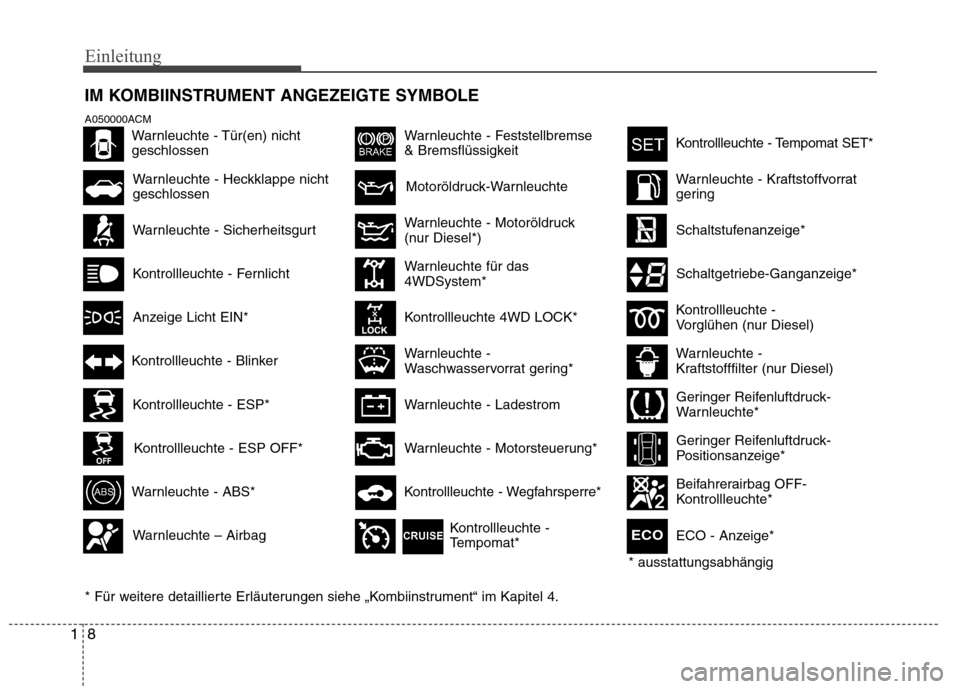

IM KOMBIINSTRUMENT ANGEZEIGTE SYMBOLE
* Für weitere detaillierte Erläuterungen siehe „Kombiinstrument“ im Kapitel 4.
Motoröldruck-Warnleuchte
* ausstattungsabhängig
Beifahrerairbag OFF-
Kontrollleuchte*
Warnleuchte - Sicherheitsgurt
Warnleuchte - Heckklappe nicht geschlossen
Kontrollleuchte - Fernlicht
Anzeige Licht EIN*
Kontrollleuchte - Blinker
Warnleuchte - ABS*
Warnleuchte - Feststellbremse
& Bremsflüssigkeit
Warnleuchte - Motoröldruck
(nur Diesel*)
Warnleuchte für das 4WDSystem*
Kontrollleuchte 4WD LOCK*
Warnleuchte - Motorsteuerung*
Warnleuchte – Airbag
Kontrollleuchte - Tempomat SET*
Warnleuchte - Kraftstoffvorrat
gering
Warnleuchte - Ladestrom
Warnleuchte -
Waschwasservorrat gering*
Warnleuchte - Tür(en) nichtgeschlossen
Kontrollleuchte -
Vorglühen (nur Diesel)
Warnleuchte -
Kraftstofffilter (nur Diesel)
Kontrollleuchte - ESP*
Kontrollleuchte - ESP OFF*
Kontrollleuchte - Wegfahrsperre*
Geringer Reifenluftdruck-
Warnleuchte*
Geringer Reifenluftdruck-
Positionsanzeige*
A050000ACM
Schaltgetriebe-Ganganzeige*
Kontrollleuchte -
Tempomat*ECO - Anzeige*ECO
Schaltstufenanzeige*

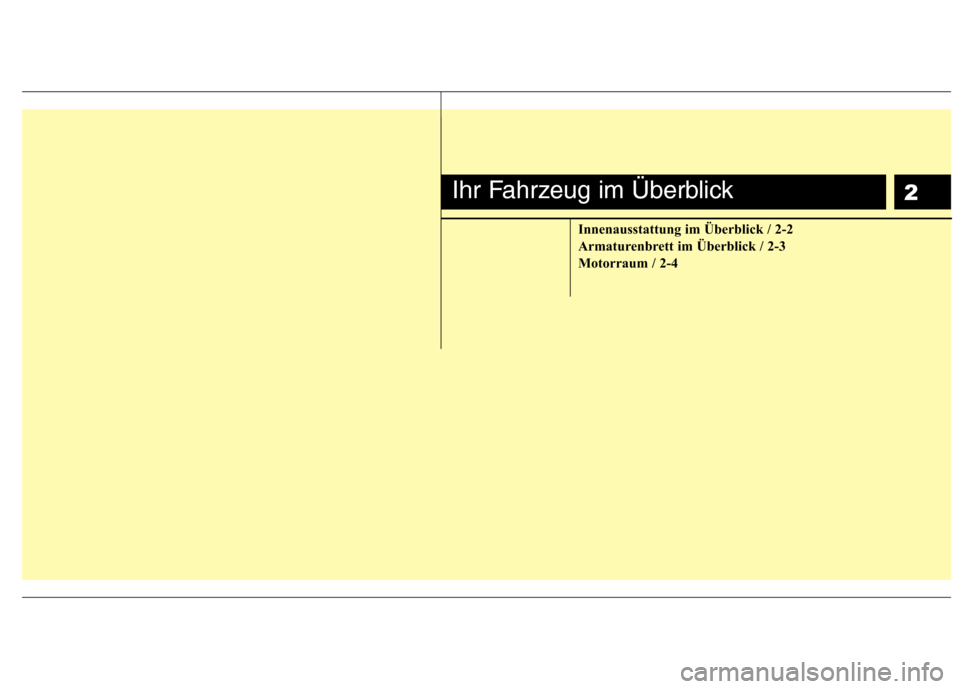

2
Innenausstattung im Überblick / 2-2
Armaturenbrett im Überblick / 2-3
Motorraum / 2-4
Ihr Fahrzeug im Überblick
