2011 Hyundai Santa Fe Betriebsanleitung (in German)

Technische Daten & Verbraucherinformationen
2
8

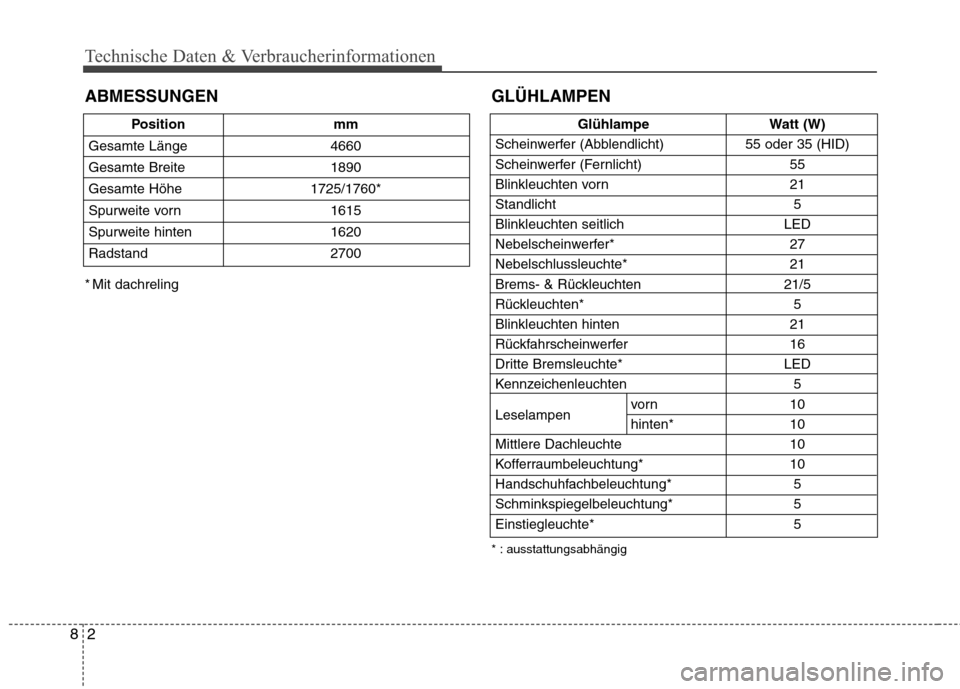

Position mm
Gesamte Länge 4660
Gesamte Breite 1890
Gesamte Höhe 1725/1760*
Spurweite vorn 1615
Spurweite hinten 1620
Radstand 2700
ABMESSUNGEN
Glühlampe Watt (W)
Scheinwerfer (Abblendlicht) 55 oder 35 (HID)
Scheinwerfer (Fernlicht) 55
Blinkleuchten vorn 21Standlicht 5
Blinkleuchten seitlich LED
Nebelscheinwerfer* 27
Nebelschlussleuchte* 21
Brems- & Rückleuchten 21/5
Rückleuchten* 5
Blinkleuchten hinten 21
Rückfahrscheinwerfer 16
Dritte Bremsleuchte* LED
Kennzeichenleuchten 5 Leselampen vorn 10
hinten* 10
Mittlere Dachleuchte 10
Kofferraumbeleuchtung* 10
Handschuhfachbeleuchtung* 5
Schminkspiegelbeleuchtung* 5
Einstiegleuchte* 5
GLÜHLAMPEN
* : ausstattungsabhängig
* Mit dachreling

83
Technische Daten & Verbraucherinformationen

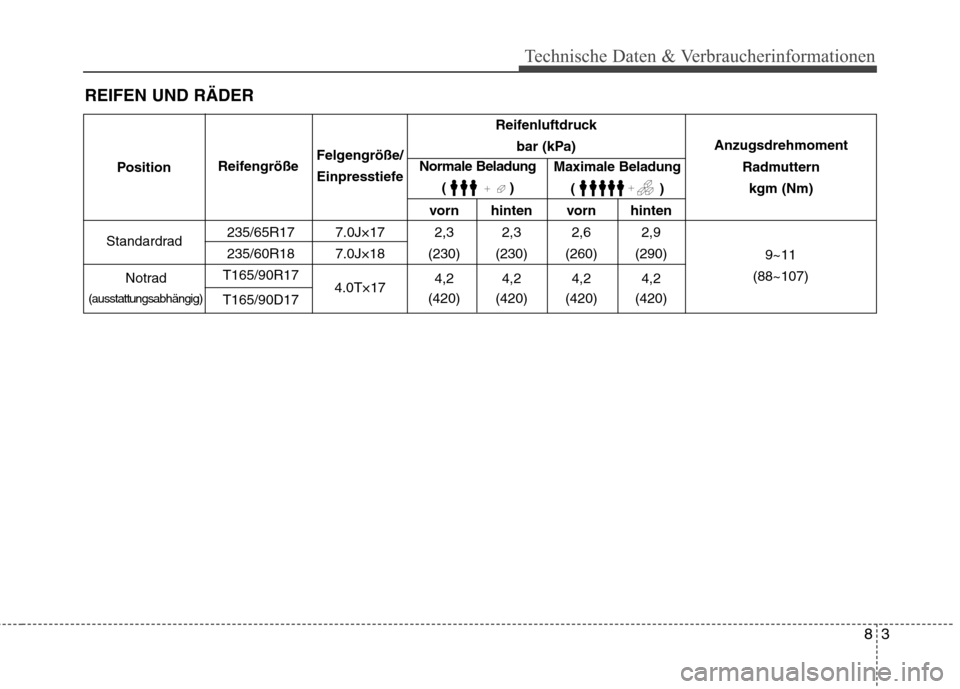

REIFEN UND RÄDER
vorn hinten vorn hinten
235/65R17 7.0J×17 2,3 2,3 2,6 2,9
235/60R18 7.0J×18 (230) (230) (260) (290)
T165/90R17 4.0T×174,2 4,2 4,2 4,2
T165/90D17 (420) (420) (420) (420)
Standardrad Anzugsdrehmoment
Radmutternkgm (Nm)
Reifenluftdruck
bar (kPa)
9~11
(88~107)
Position
ReifengrößeFelgengröße/
Einpresstiefe Maximale Beladung
()
Notrad
(ausstattungs abhängig) Normale Beladung
()

Technische Daten & Verbraucherinformationen
4
8

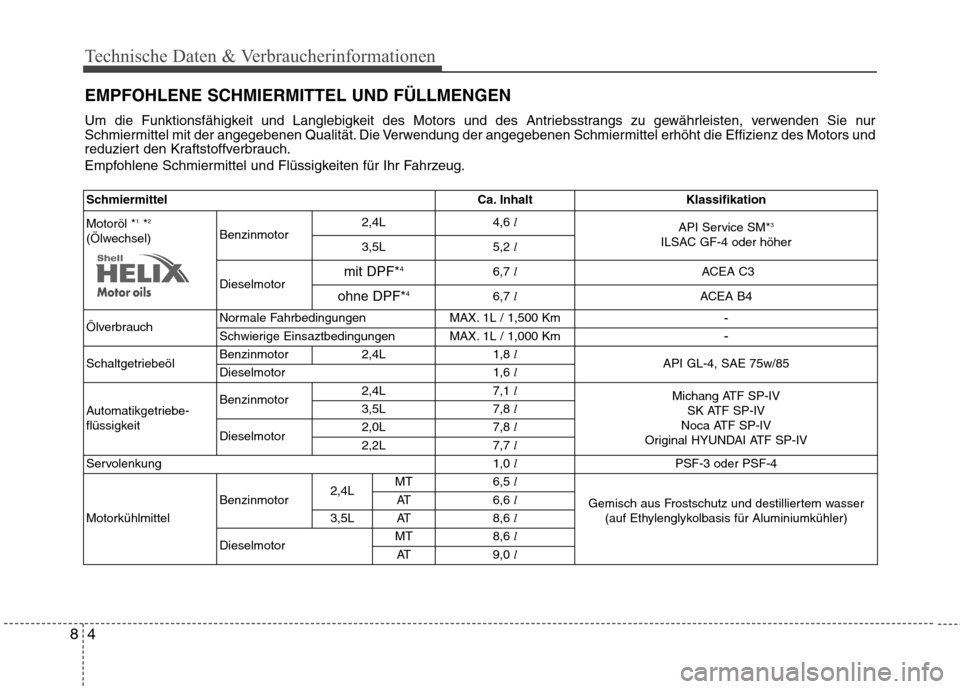

EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
Um die Funktionsfähigkeit und Langlebigkeit des Motors und des Antriebsstrangs zu gewährleisten, verwenden Sie nur
Schmiermittel mit der angegebenen Qualität. Die Verwendung der angegebenen Schmiermittel erhöht die Effizienz des Motors und
reduziert den Kraftstoffverbrauch.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug.
Schmiermittel Ca. Inhalt Klassifikation
Motoröl * 1
*2
(Ölwechsel) Benzinmotor 2,4L
4,6
l
API Service SM*3
ILSAC GF-4 oder höher
3,5L 5,2
l
Dieselmotor mit DPF*
4
6,7 l
ACEA C3
ohne DPF* 4
6,7 l
ACEA B4
Ölverbrauch Normale Fahrbedingungen MAX. 1L / 1,500 Km
-
Schwierige Einsaztbedingungen MAX. 1L / 1,000 Km -
Schaltgetriebeöl Benzinmotor 2,4L
1,8
l
API GL-4, SAE 75w/85
Dieselmotor 1,6
l
Automatikgetriebe-
flüssigkeit Benzinmotor
2,4L
7,1
l
Michang ATF SP-IV
SK ATF SP-IV
Noca ATF SP-IV
Original HYUNDAI ATF SP-IV
3,5L
7,8
l
Dieselmotor 2,0L
7,8
l
2,2L 7,7
l
Servolenkung 1,0
l
PSF-3 oder PSF-4
Motorkühlmittel Benzinmotor
2,4LMT
6,5
l
Gemisch aus Frostschutz und destilliertem wasser(auf Ethylenglykolbasis für Aluminiumkühler)
AT
6,6
l
3,5L AT 8,6
l
Dieselmotor MT
8,6
l
AT 9,0
l

85
Technische Daten & Verbraucherinformationen

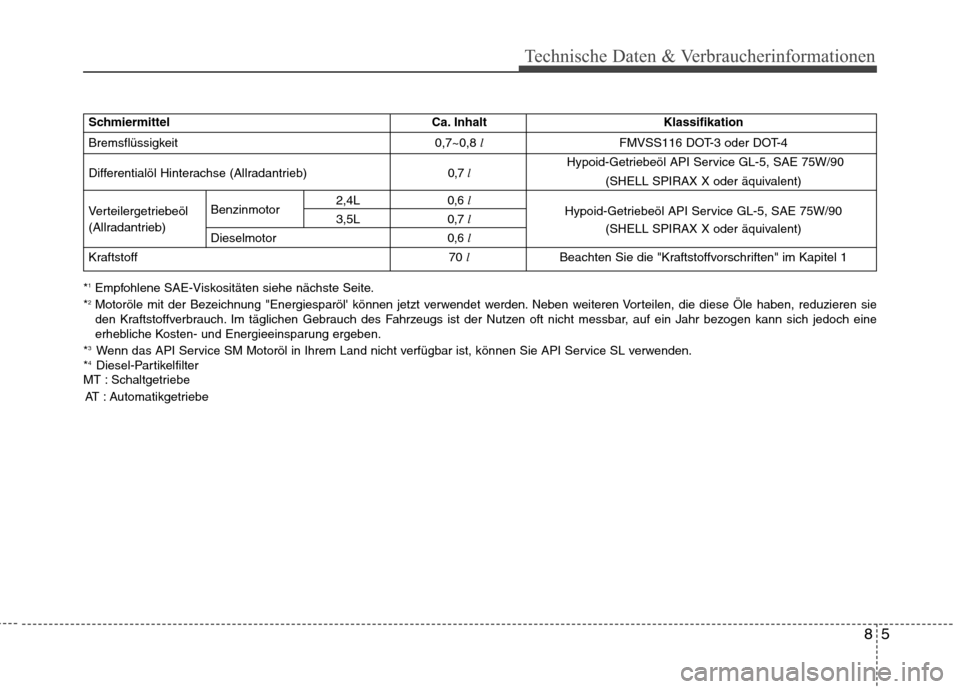

SchmiermittelCa. Inhalt Klassifikation
Bremsflüssigkeit 0,7~0,8 l FMVSS116 DOT-3 oder DOT-4
Differentialöl Hinterachse (Allradantrieb) 0,7 l Hypoid-Getriebeöl API Service GL-5, SAE 75W/90
(SHELL SPIRAX X oder äquivalent)
Verteilergetriebeöl Benzinmotor 2,4L 0,6
l
Hypoid-Getriebeöl API Service GL-5, SAE 75W/90
3,5L 0,7 l
(Allradantrieb)
Dieselmotor 0,6 l(SHELL SPIRAX X oder äquivalent)
Kraftstoff 70 l Beachten Sie die "Kraftstoffvorschriften" im Kapitel 1
*1
Empfohlene SAE-Viskositäten siehe nächste Seite.
* 2
Motoröle mit der Bezeichnung "Energiesparöl' können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduz ieren sie
den Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr bezogen kann sich jedoch eine
erhebliche Kosten- und Energieeinsparung ergeben.
* 3
Wenn das API Service SM Motoröl in Ihrem Land nicht verfügbar ist, können Sie API Service SL verwenden.
* 4
Diesel-Partikelfilter
MT : Schaltgetriebe
AT : Automatikgetriebe

Technische Daten & Verbraucherinformationen
6
8

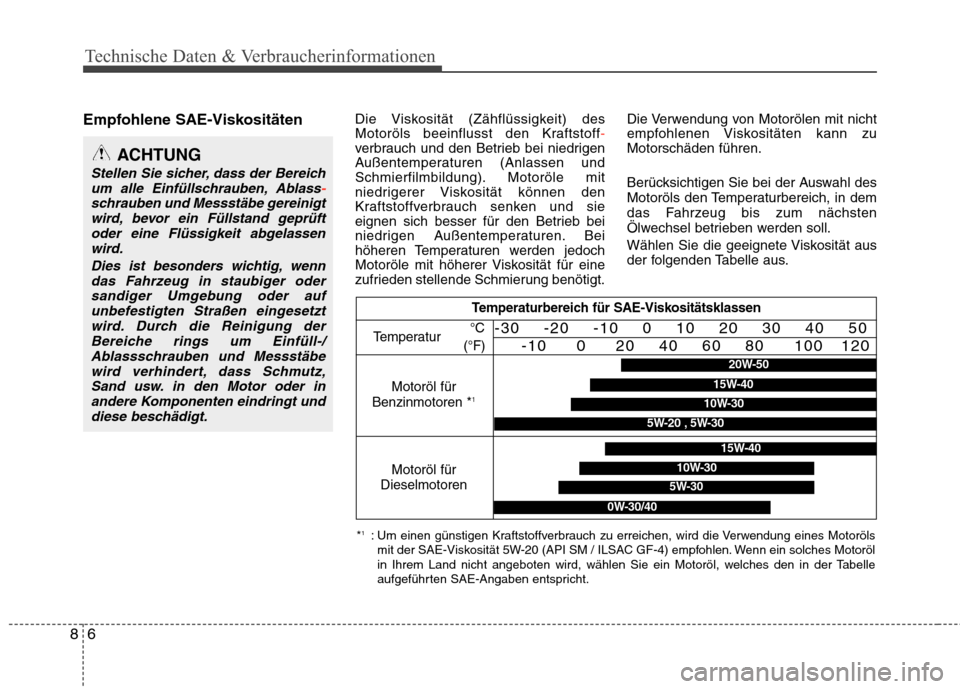

Empfohlene SAE-Viskositäten Die Viskosität (Zähflüssigkeit) des
Motoröls beeinflusst den Kraftstoff-verbrauch und den Betrieb bei niedrigen
Außentemperaturen (Anlassen und
Schmierfilmbildung). Motoröle mit
niedrigerer Viskosität können den
Kraftstoffverbrauch senken und sie
eignen sich besser für den Betrieb bei
niedrigen Außentemperaturen. Bei
höheren Temperaturen werden jedoch
Motoröle mit höherer Viskosität für eine
zufrieden stellende Schmierung benötigt.Die Verwendung von Motorölen mit nicht
empfohlenen Viskositäten kann zuMotorschäden führen.
Berücksichtigen Sie bei der Auswahl des
Motoröls den Temperaturbereich, in dem
das Fahrzeug bis zum nächsten
Ölwechsel betrieben werden soll.
Wählen Sie die geeignete Viskosität aus
der folgenden Tabelle aus.ACHTUNG
Stellen Sie sicher, dass der Bereich
um alle Einfüllschrauben, Ablass-schrauben und Messstäbe gereinigtwird, bevor ein Füllstand geprüftoder eine Flüssigkeit abgelassen
wird.
Dies ist besonders wichtig, wenndas Fahrzeug in staubiger odersandiger Umgebung oder aufunbefestigten Straßen eingesetzt
wird. Durch die Reinigung derBereiche rings um Einfüll-/Ablassschrauben und Messstäbewird verhindert, dass Schmutz,
Sand usw. in den Motor oder inandere Komponenten eindringt unddiese beschädigt.
Temperaturbereich für SAE-Viskositätsklassen
Temperatur
Motoröl für
Benzinmotoren * 1
°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Motoröl für
Dieselmotoren
5W-30
15W-40
10W-30
0W-30/40
* 1
: Um einen günstigen Kraftstoffverbrauch zu erreichen, wird die Verwendung eines Motoröls
mit der SAE-Viskosität 5W-20 (API SM / ILSAC GF-4) empfohlen. Wenn ein solches Motoröl
in Ihrem Land nicht angeboten wird, wählen Sie ein Motoröl, welches den in der Tabelle
aufgeführten SAE-Angaben entspricht.
20W-50
10W-30
15W-40
5W-20 , 5W-30

87
Technische Daten & Verbraucherinformationen

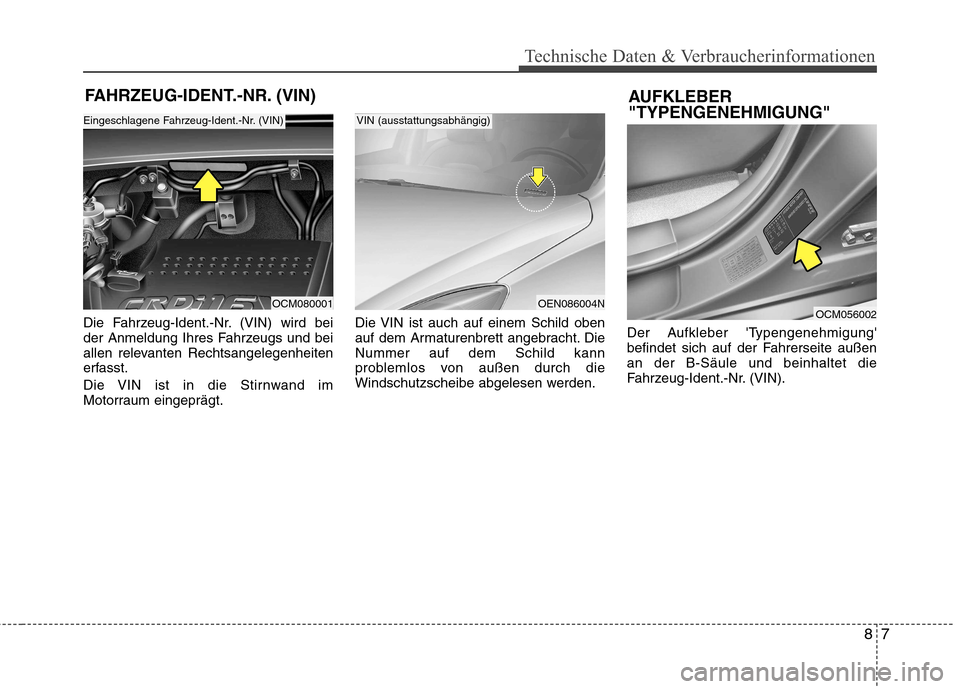

FAHRZEUG-IDENT.-NR. (VIN)
Die Fahrzeug-Ident.-Nr. (VIN) wird bei
der Anmeldung Ihres Fahrzeugs und bei
allen relevanten Rechtsangelegenheiten
erfasst.
Die VIN ist in die Stirnwand im
Motorraum eingeprägt. Die VIN ist auch auf einem Schild oben
auf dem Armaturenbrett angebracht. DieNummer auf dem Schild kann
problemlos von außen durch die
Windschutzscheibe abgelesen werden.
Der Aufkleber 'Typengenehmigung'
befindet sich auf der Fahrerseite außenan der B-Säule und beinhaltet die
Fahrzeug-Ident.-Nr. (VIN).AUFKLEBER "TYPENGENEHMIGUNG"
OCM080001
Eingeschlagene Fahrzeug-Ident.-Nr. (VIN)
OEN086004N
VIN (ausstattungsabhängig)
OCM056002

Technische Daten & Verbraucherinformationen
8
8

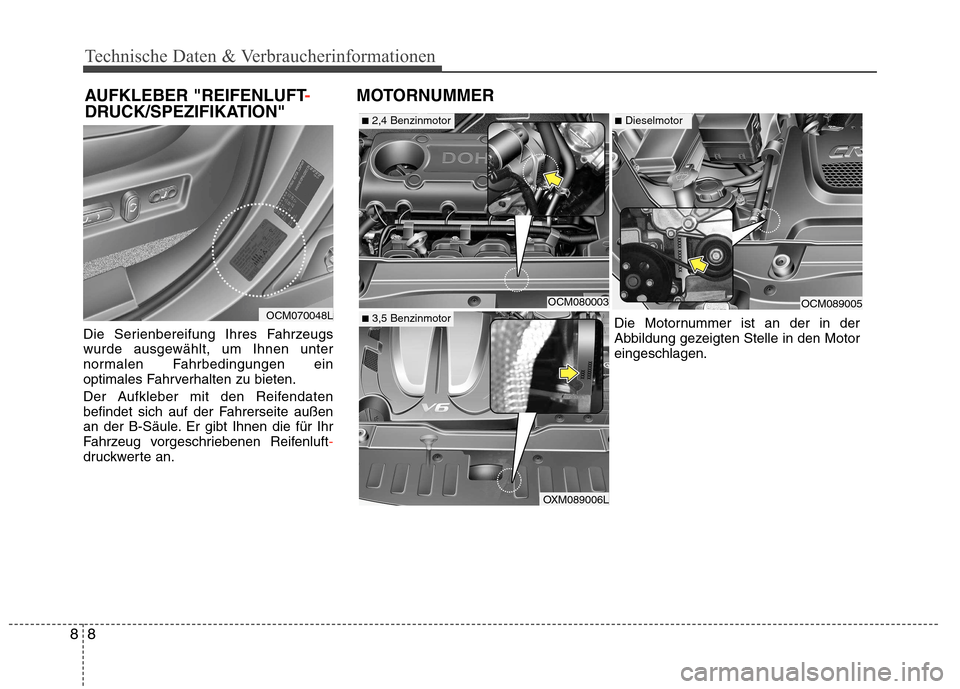

Die Serienbereifung Ihres Fahrzeugs
wurde ausgewählt, um Ihnen unter
normalen Fahrbedingungen ein
optimales Fahrverhalten zu bieten.
Der Aufkleber mit den Reifendaten
befindet sich auf der Fahrerseite außen
an der B-Säule. Er gibt Ihnen die für Ihr
Fahrzeug vorgeschriebenen Reifenluft
-druckwerte an. MOTORNUMMER
AUFKLEBER "REIFENLUFT-
DRUCK/SPEZIFIKATION"
OCM080003OCM089005
Die Motornummer ist an der in der
Abbildung gezeigten Stelle in den Motoreingeschlagen.
■
2,4 Benzinmotor
■3,5 Benzinmotor
■Dieselmotor
OXM089006L
OCM070048L

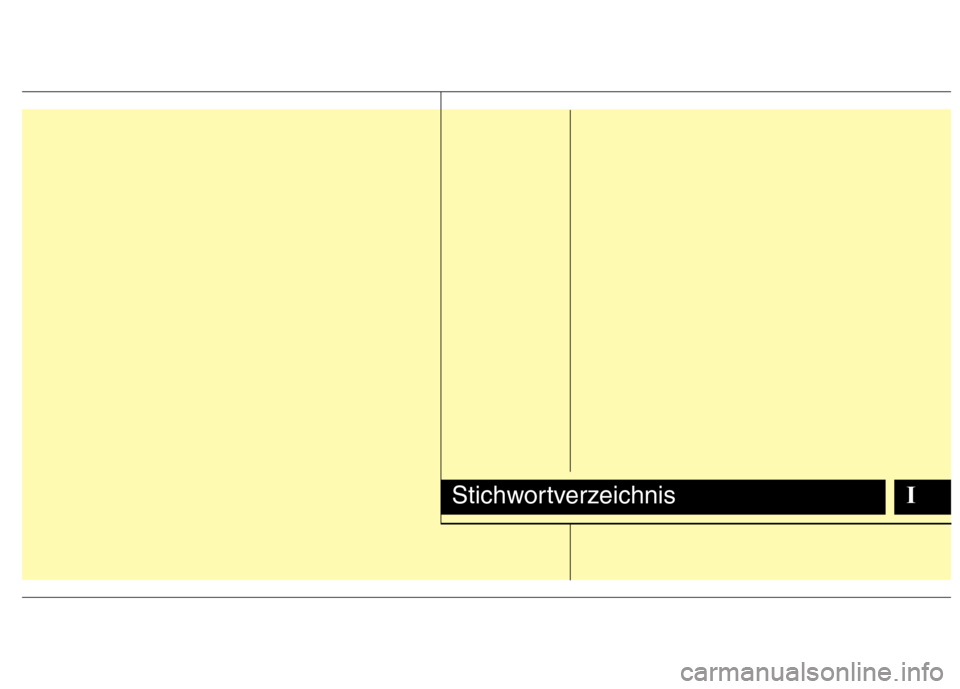

IStichwortverzeichnis
