2011 Hyundai Santa Fe Betriebsanleitung (in German)

Wartung
54
7

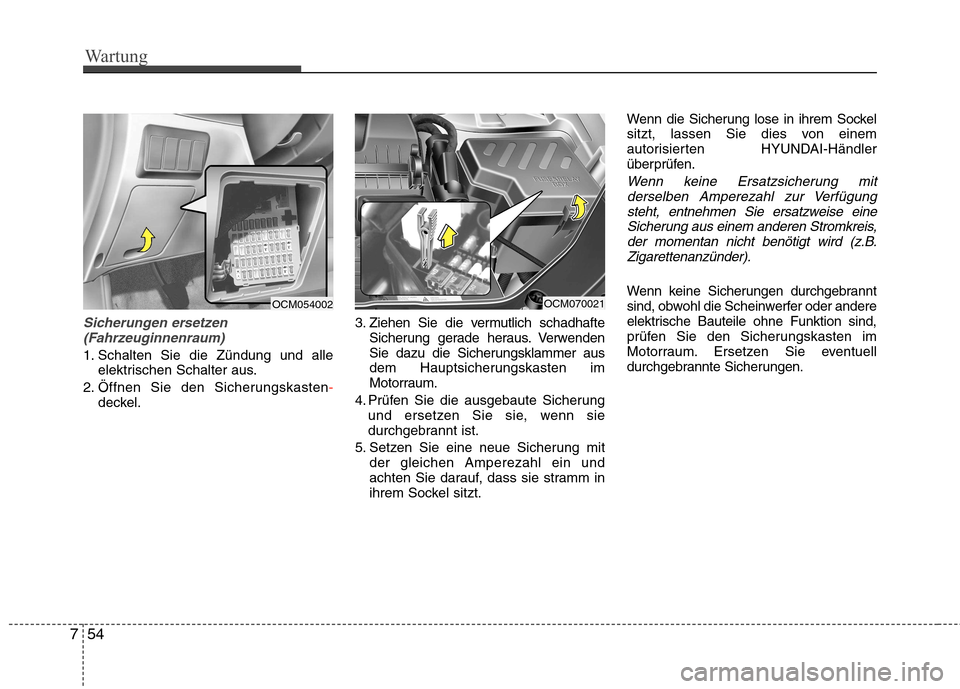

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Sicherungskasten
-deckel. 3. Ziehen Sie die vermutlich schadhafte
Sicherung gerade heraus. Verwenden
Sie dazu die Sicherungsklammer aus
dem Hauptsicherungskasten im
Motorraum.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie
durchgebrannt ist.
5. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt. Wenn die Sicherung lose in ihrem Sockel
sitzt, lassen Sie dies von einem
autorisierten HYUNDAI-Händler
überprüfen.
Wenn keine Ersatzsicherung mit
derselben Amperezahl zur Verfügung steht, entnehmen Sie ersatzweise eine
Sicherung aus einem anderen Stromkreis,der momentan nicht benötigt wird (z.B.Zigarettenanzünder).
Wenn keine Sicherungen durchgebrannt
sind, obwohl die Scheinwerfer oder andere
elektrische Bauteile ohne Funktion sind,
prüfen Sie den Sicherungskasten im
Motorraum. Ersetzen Sie eventuell
durchgebrannte Sicherungen.OCM054002OCM070021

755
Wartung

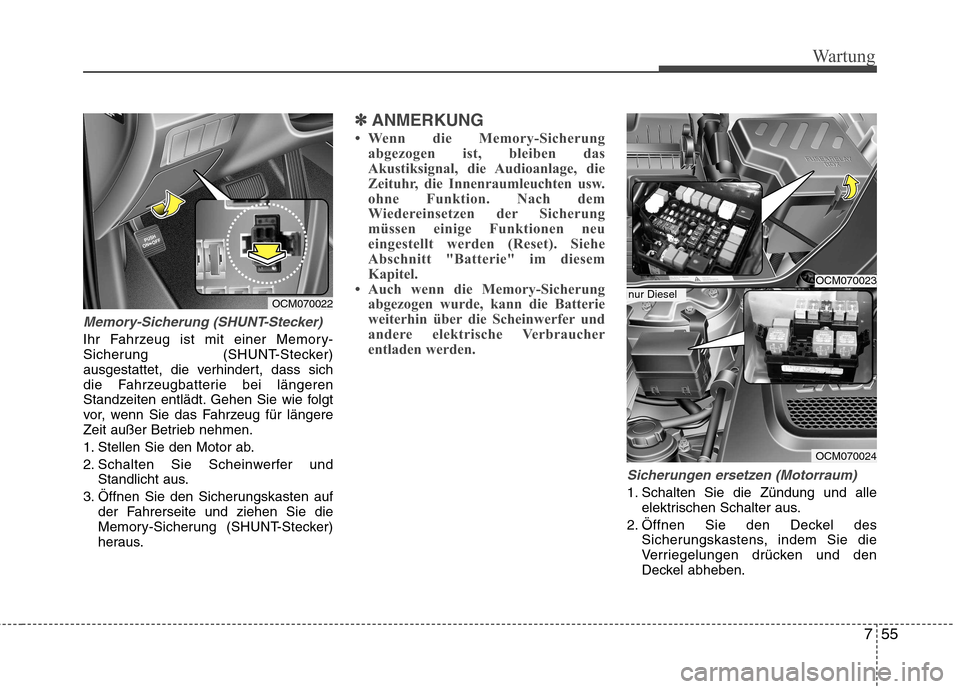

Memory-Sicherung (SHUNT-Stecker)
Ihr Fahrzeug ist mit einer Memory-
Sicherung (SHUNT-Stecker)
ausgestattet, die verhindert, dass sich
die Fahrzeugbatterie bei längeren
Standzeiten entlädt. Gehen Sie wie folgt
vor, wenn Sie das Fahrzeug für längere
Zeit außer Betrieb nehmen.
1. Stellen Sie den Motor ab.
2. Schalten Sie Scheinwerfer undStandlicht aus.
3. Öffnen Sie den Sicherungskasten auf der Fahrerseite und ziehen Sie die
Memory-Sicherung (SHUNT-Stecker)
heraus.
✽✽ ANMERKUNG
 Wenn die Memory-Sicherung abgezogen ist, bleiben das
Akustiksignal, die Audioanlage, die
Zeituhr, die Innenraumleuchten usw.
ohne Funktion. Nach dem
Wiedereinsetzen der Sicherung
müssen einige Funktionen neu
eingestellt werden (Reset). Siehe
Abschnitt "Batterie" im diesem
Kapitel.
 Auch wenn die Memory-Sicherung
abgezogen wurde, kann die Batterie
weiterhin über die Scheinwerfer und
andere elektrische Verbraucher
entladen werden.
Sicherungen ersetzen (Motorraum)
1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie die
Verriegelungen drücken und den
Deckel abheben.
OCM070022
OCM070023
OCM070024
nur Diesel

Wartung
56
7

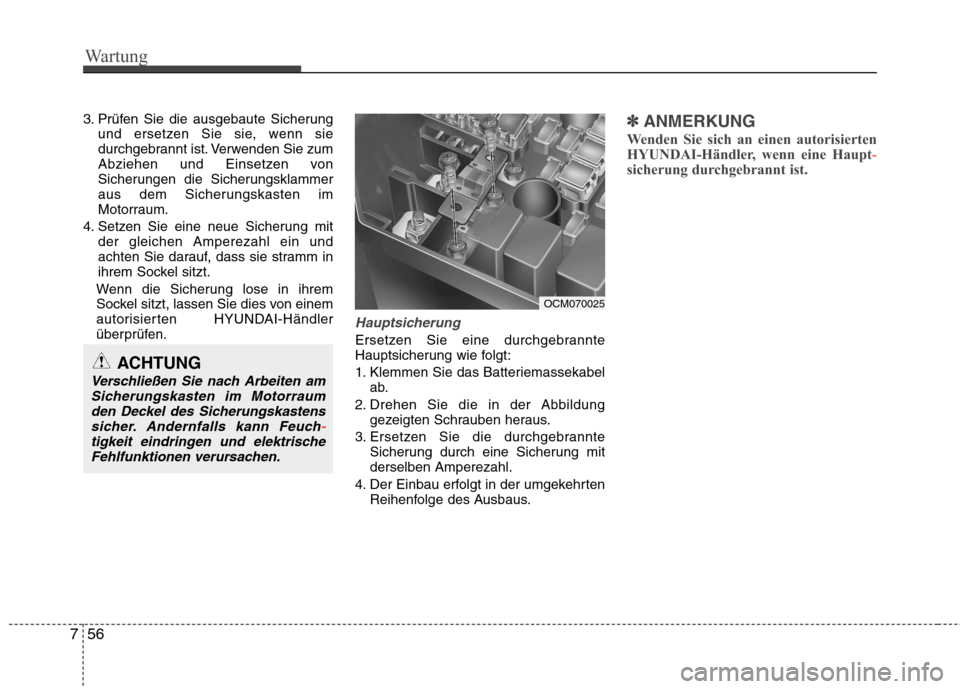

3. Prüfen Sie die ausgebaute Sicherung
und ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie zum
Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Wenn die Sicherung lose in ihrem
Sockel sitzt, lassen Sie dies von einem
autorisierten HYUNDAI-Händler
überprüfen.
Hauptsicherung
Ersetzen Sie eine durchgebrannte
Hauptsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel ab.
2. Drehen Sie die in der Abbildung gezeigten Schrauben heraus.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽✽ ANMERKUNG
Wenden Sie sich an einen autorisierten
HYUNDAI-Händler, wenn eine Haupt
-sicherung durchgebrannt ist.
ACHTUNG
Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraumden Deckel des Sicherungskastens
sicher. Andernfalls kann Feuch
-tigkeit eindringen und elektrischeFehlfunktionen verursachen.
OCM070025

757
Wartung
57
7
✽✽
ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.

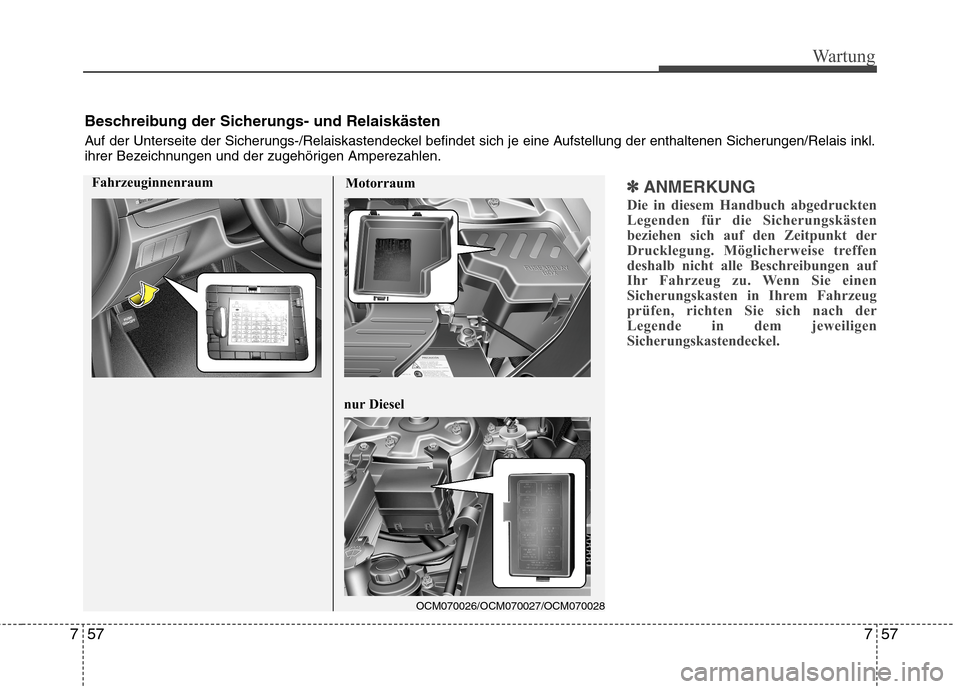

Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl .
ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Motorraum
OCM070026/OCM070027/OCM070028
nur Diesel
Fahrzeuginnenraum

Wartung
58
7

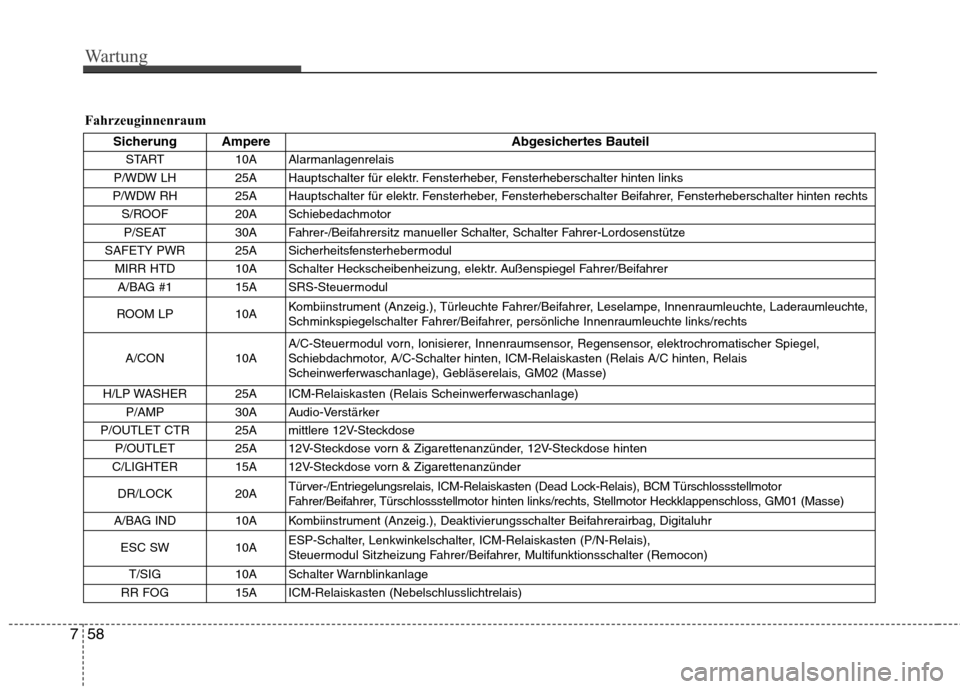

Fahrzeuginnenraum
Sicherung Ampere Abgesichertes Bauteil
START 10A Alarmanlagenrelais
P/WDW LH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter hinten links
P/WDW RH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter Beifahrer, Fensterheberschalter hinten rechts S/ROOF 20A Schiebedachmotor
P/SEAT 30A Fahrer-/Beifahrersitz manueller Schalter, Schalter Fahrer-Lordosenstütze
SAFETY PWR 25A Sicherheitsfensterhebermodul MIRR HTD 10A Schalter Heckscheibenheizung, elektr. Außenspiegel Fahrer/Beifahrer
A/BAG #1 15A SRS-Steuermodul
ROOM LP 10A Kombiinstrument (Anzeig.), Türleuchte Fahrer/Beifahrer, Leselampe, Innenraumleuchte, Laderaumleuchte,
Schminkspiegelschalter Fahrer/Beifahrer, persönliche Innenraumleuchte links/rechts
A/CON 10A A/C-Steuermodul vorn, Ionisierer, Innenraumsensor, Regensensor, elektrochromatischer Spiegel,
Schiebdachmotor, A/C-Schalter hinten, ICM-Relaiskasten (Relais A/C hinten, Relais
Scheinwerferwaschanlage), Gebläserelais, GM02 (Masse)
H/LP WASHER 25A ICM-Relaiskasten (Relais Scheinwerferwaschanlage) P/AMP 30A Audio-Verstärker
P/OUTLET CTR 25A mittlere 12V-Steckdose P/OUTLET 25A 12V-Steckdose vorn & Zigarettenanzünder, 12V-Steckdose hinten
C/LIGHTER 15A 12V-Steckdose vorn & Zigarettenanzünder
DR/LOCK 20A Türver-/Entriegelungsrelais, ICM-Relaiskasten (Dead Lock-Relais), BCM Türschlossstellmotor
Fahrer/Beifahrer, Türschlossstellmotor hinten links/rechts, Stellmotor Heckklappenschloss, GM01 (Masse)
A/BAG IND 10A Kombiinstrument (Anzeig.), Deaktivierungsschalter Beifahrerairbag, Digitaluhr
ESC SW 10A ESP-Schalter, Lenkwinkelschalter, ICM-Relaiskasten (P/N-Relais),
Steuermodul Sitzheizung Fahrer/Beifahrer, Multifunktionsschalter (Remocon)
T/SIG 10A Schalter Warnblinkanlage
RR FOG 15A ICM-Relaiskasten (Nebelschlusslichtrelais)

759
Wartung
Sicherung AmpereAbgesichertes Bauteil
PDM #2 15A PDM, Smart Key-Steuermodul, Schalter Start/Stop-Knopf, FOB-Halter, Schlüsselmagnetspule
HAZARD 15A Warnblinkrelais, Warnblinkerschalter, BCM, Kombiinstrument (Anzeig.), Multifunktionsschalter (Licht),
Rückleuchte links/rechts (OUT), Elektr. Außenspiegel Fahrer/Beifahrer, Scheinwerfer links/rechts
RR WIPER 15A Heckscheibenwischerrelais, Heckscheibenwischermotor
A/CON SW 10A A/C-Steuermodul vorn (Auto)
CLUSTER 10A Generator, Akustiksignal Parkassistent hinten, Kombiinstrument (Anzeig.), BCM,
Modul Reifenluftdruckkontrolle, Smart Key-Steuermodul, Head Unit für AV & Navigation, PIO-Gerät
BCM #1 10A Smart Key-Steuermodul, PDM, BCM
FUEL LID 15A Tankklappenschalter
B/ALARM HORN 10A Relais Alarmanlagenhupe RR A/CON 15A ICM-Relaiskasten (A/C-Relais hinten)TPMS 10A Modul Reifenluftdruckkontrolle, Auslöser vorn links/rechts, Auslöser hinten links
AUDIO #2 10A AUDIO Head Unit für AV & Navigation, PIO-Gerät, BCM, PDM, Smart Key-Steuermodul,
Digitaluhr, Außenspiegelschalter
BLOWER 10A Gebläserelais, Gebläsemotor, A/C-Schalter 10 A STOP LP 15A Bremslichtschalter PDM #1 20A PDM
BCM #3 10A BCM, RF-Empfänger, Zündschlüssel III & Türwarnschalter, Außenspiegelschalter, Sicherheitsanzeige
CLOCK 15A A/C-Steuermodul vorn, Diagnosestecker, Digitaluhr
AUDIO #1 15A Head Unit für Audio, AV & Navigation, PIO-Gerät ATM 10A Schalter Sportmodus, Schlüsselmagnetspule
S/WARMER 15A Steuermodul Sitzheizung Fahrer/Beifahrer BCM #2 10A Regler für Instrum.-Beleuchtung, BCM, PDM, Kombiinstrument (MICOM)
POWER CONNECTOR SICHERUNG - INNENRAUMLEUCHTE 15A, UHR 15A, AUDIO #1 15A, BCM #3 10A

Wartung
60
7
Motorraum
Sicherung Ampere Abgesichertes Bauteil
ALT 175A SCHMELZSICHERUNG - BLR, B+ 2, P/WDW, ABS 1, ABS 2, SICHERUNG - DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH, H/LP LO RH
IGN 1 40A Zündschalter (ACC, IG1), PDM-Relaiskasten (IGN 1 Relais)
ABS 1 40A Universaler Prüfstecker, ABS-Steuermodul, ESP-Steuermodul
CON FAN 2 50A Kondensatorlüfterrelais (schnell)
ABS 2 20A ABS-Steuermodul, ESP-SteuermodulBLR 40A SICHERUNG - BLR
P/WDW 40A Fensterheberrelais, SICHERUNG - SAFETY PWR
B+2 50A SICHERUNG - B/ALARM HORN, P/SEAT, TPMS, RR A/CON, S/WARMER, S/ROOF, RR FOG, PDM #2,
P/AMP, H/LP WASHER
IGN 2 40A Zündschalter (START, IG 2), Anlasserrelais, PDM-Relaiskasten (IGN 1 Relais)
B+ 1 50A SICHERUNG - DR/LOCK, HAZARD, ATM, PDM #1, FUEL LID, STOP, POWER CONNECTOR (BCM #3,
CLOCK, ROOM LP, AUDIO #1)
CON FAN 1 40A Kondensatorlüfterrelais (langsam) ECU MAIN 40A Relais Motorsteuerung
1 DEICER 15A Relais Scheibenwischerenteiser vorn
2 RR HTD 30A Relais Heckscheibenheizung
3- - -
4 H/LP LO RH 15A Abblendlichtrelais rechts
5 HORN 15A Hupenrelais
6 H/LP LO LH 15A Abblendlichtrelais links
7 H/LP HI IND 10A Kombiinstrument (Fernlicht-Kontrollleuchte)
8 ALT DSL 10A -
9 A/CON 10A A/CON-Relais
10 ATM 15A 4WD ECM (G4KE/G6DC/D4HB M/T), Relais Rückfahrlicht

761
Wartung

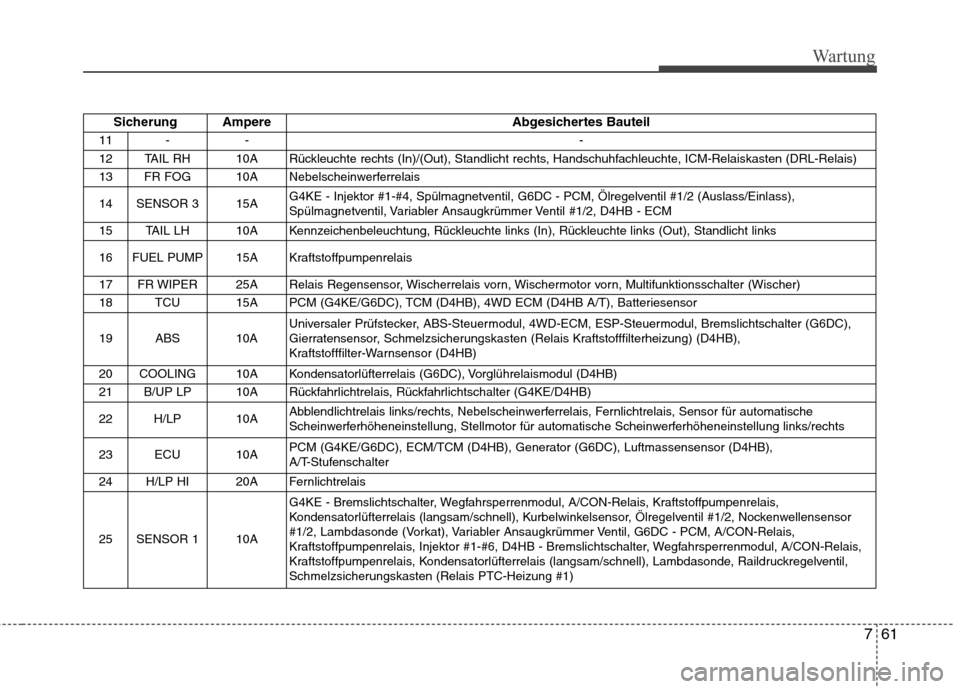

Sicherung AmpereAbgesichertes Bauteil
11 - - -
12 TAIL RH 10A Rückleuchte rechts (In)/(Out), Standlicht rechts, Handschuhfachleuchte, ICM-Relaiskasten (DRL-Relais)
13 FR FOG 10A Nebelscheinwerferrelais
14 SENSOR 3 15A G4KE - Injektor #1-#4, Spülmagnetventil, G6DC - PCM, Ölregelventil #1/2 (Auslass/Einlass),
Spülmagnetventil, Variabler Ansaugkrümmer Ventil #1/2, D4HB - ECM
15 TAIL LH 10A Kennzeichenbeleuchtung, Rückleuchte links (In), Rückleuchte links (Out), Standlicht links
16 FUEL PUMP 15A Kraftstoffpumpenrelais
17 FR WIPER 25A Relais Regensensor, Wischerrelais vorn, Wischermotor vorn, Multifunktionsschalter (Wischer)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T), Batteriesensor
19 ABS 10A Universaler Prüfstecker, ABS-Steuermodul, 4WD-ECM, ESP-Steuermodul, Bremslichtschalter (G6DC),
Gierratensensor, Schmelzsicherungskasten (Relais Kraftstofffilterheizung) (D4HB),
Kraftstofffilter-Warnsensor (D4HB)
20 COOLING 10A Kondensatorlüfterrelais (G6DC), Vorglührelaismodul (D4HB)
21 B/UP LP 10A Rückfahrlichtrelais, Rückfahrlichtschalter (G4KE/D4HB)
22 H/LP 10A Abblendlichtrelais links/rechts, Nebelscheinwerferrelais, Fernlichtrelais, Sensor für automatische
Scheinwerferhöheneinstellung, Stellmotor für automatische Scheinwerferhöheneinstellung links/rechts
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), Generator (G6DC), Luftmassensensor (D4HB),
A/T-Stufenschalter
24 H/LP HI 20A Fernlichtrelais
25 SENSOR 1 10A G4KE - Bremslichtschalter, Wegfahrsperrenmodul, A/CON-Relais, Kraftstoffpumpenrelais,
Kondensatorlüfterrelais (langsam/schnell), Kurbelwinkelsensor, Ölregelventil #1/2, Nockenwellensensor
#1/2, Lambdasonde (Vorkat), Variabler Ansaugkrümmer Ventil, G6DC - PCM, A/CON-Relais,
Kraftstoffpumpenrelais, Injektor #1-#6, D4HB - Bremslichtschalter, Wegfahrsperrenmodul, A/CON-Relais,
Kraftstoffpumpenrelais, Kondensatorlüfterrelais (langsam/schnell), Lambdasonde, Raildruckregelventil,
Schmelzsicherungskasten (Relais PTC-Heizung #1)
