2011 Hyundai Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
84
4
D200200AFD

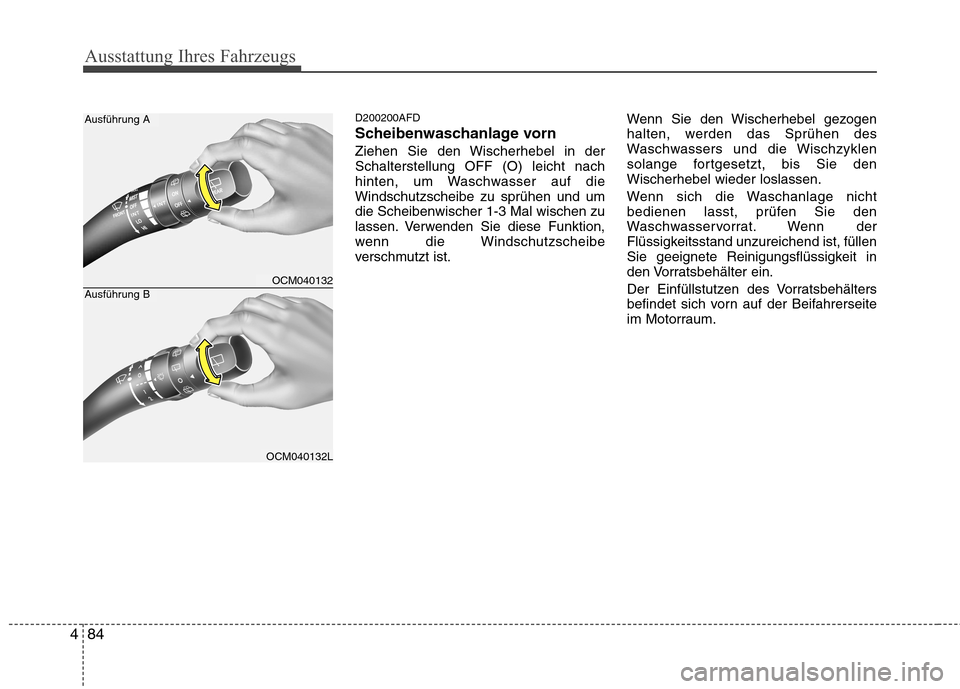

Scheibenwaschanlage vorn
Ziehen Sie den Wischerhebel in der Schalterstellung OFF (O) leicht nach
hinten, um Waschwasser auf dieWindschutzscheibe zu sprühen und umdie Scheibenwischer 1-3 Mal wischen zu
lassen. Verwenden Sie diese Funktion,
wenn die Windschutzscheibe
verschmutzt ist. Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie denWischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat. Wenn der
Flüssigkeitsstand unzureichend ist, füllen
Sie geeignete Reinigungsflüssigkeit in
den Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
OCM040132
OCM040132L
Ausführung A
Ausführung B

485
Ausstattung Ihres Fahrzeugs

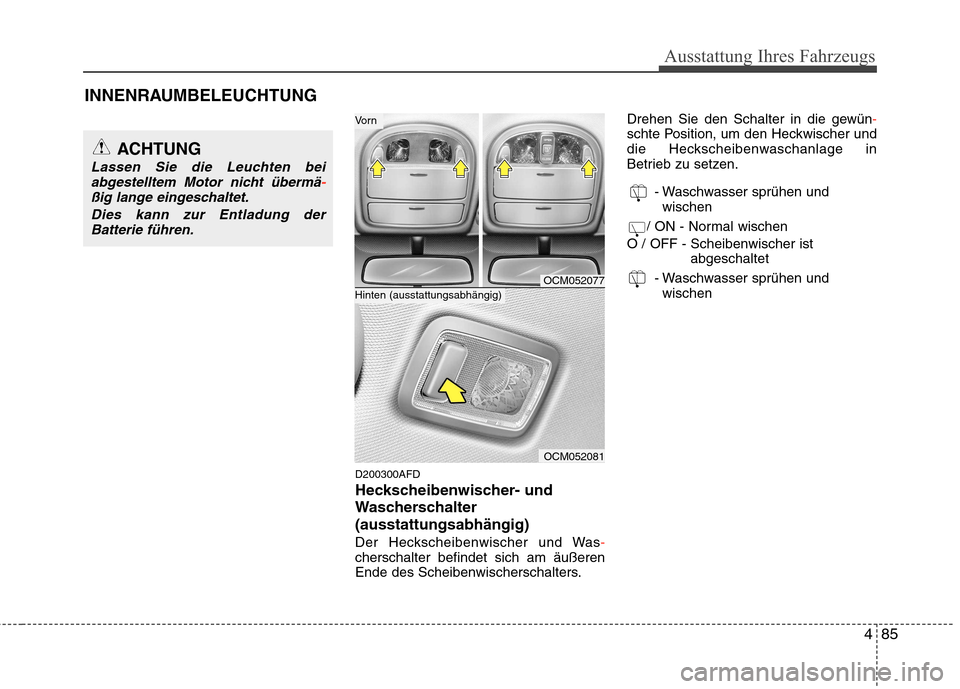

INNENRAUMBELEUCHTUNGD200300AFD
Heckscheibenwischer- und
Wascherschalter(ausstattungsabhängig)
Der Heckscheibenwischer und Was
-cherschalter befindet sich am äußeren
Ende des Scheibenwischerschalters. Drehen Sie den Schalter in die gewün
-schte Position, um den Heckwischer und
die Heckscheibenwaschanlage in
Betrieb zu setzen.
- Waschwasser sprühen undwischen
/ ON - Normal wischen
O / OFF - Scheibenwischer ist abgeschaltet
- Waschwasser sprühen und wischen
ACHTUNG
Lassen Sie die Leuchten bei
abgestelltem Motor nicht übermä-ßig lange eingeschaltet.
Dies kann zur Entladung derBatterie führen.
OCM052077
OCM052081
Hinten (ausstattungsabhängig)
Vo r n

Ausstattung Ihres Fahrzeugs
86
4

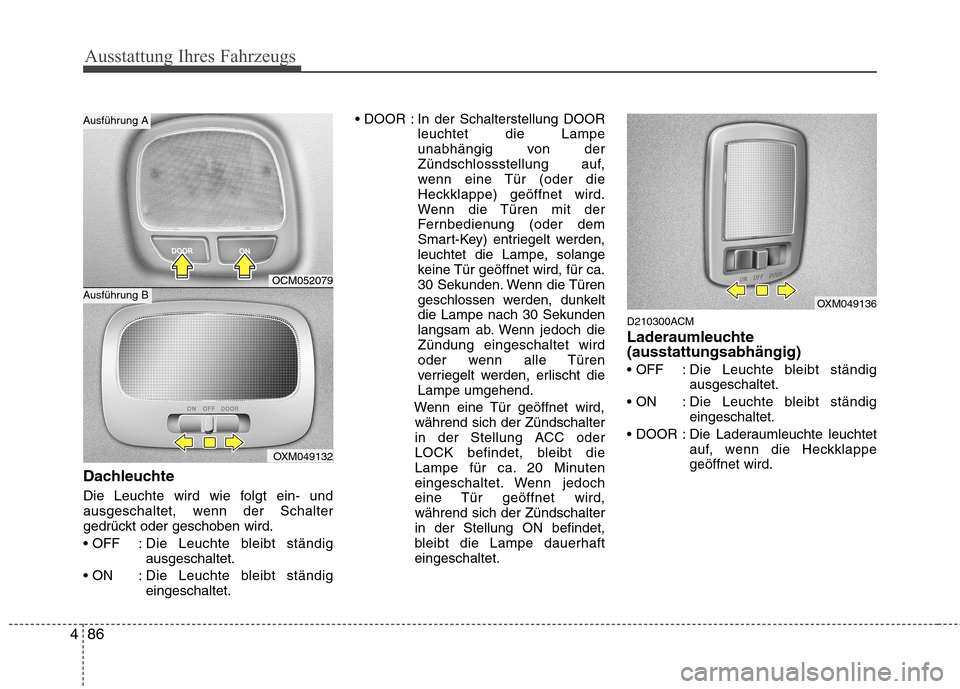

Dachleuchte
Die Leuchte wird wie folgt ein- und
ausgeschaltet, wenn der Schalter
gedrückt oder geschoben wird.
: Die Leuchte bleibt ständig
ausgeschaltet.
: Die Leuchte bleibt ständig eingeschaltet. : In der Schalterstellung DOOR
leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf,
wenn eine Tür (oder die
Heckklappe) geöffnet wird.
Wenn die Türen mit der
Fernbedienung (oder dem
Smart-Key) entriegelt werden,
leuchtet die Lampe, solange
keine Tür geöffnet wird, für ca.
30 Sekunden. Wenn die Türen
geschlossen werden, dunkeltdie Lampe nach 30 Sekunden
langsam ab. Wenn jedoch dieZündung eingeschaltet wird
oder wenn alle Türen
verriegelt werden, erlischt dieLampe umgehend.
Wenn eine Tür geöffnet wird, während sich der Zündschalter
in der Stellung ACC oder
LOCK befindet, bleibt die
Lampe für ca. 20 Minuten
eingeschaltet. Wenn jedoch
eine Tür geöffnet wird,während sich der Zündschalterin der Stellung ON befindet,
bleibt die Lampe dauerhafteingeschaltet. D210300ACM
Laderaumleuchte (ausstattungsabhängig)
: Die Leuchte bleibt ständig
ausgeschaltet.
: Die Leuchte bleibt ständig eingeschaltet.
: Die Laderaumleuchte leuchtet auf, wenn die Heckklappe geöffnet wird.
OCM052079
OXM049132
Ausführung B
Ausführung A
OXM049136

487
Ausstattung Ihres Fahrzeugs
Einstiegleuchte (ausstattungsabhängig) Die Einstiegleuchte wird beim Öffnen der Tür eingeschaltet und sie dient alsUnterstützung beim Einsteigen in das
Fahrzeug oder beim Aussteigen aus dem
Fahrzeug. Sie dient auch als
Warnleuchte für vorbeifahrende
Fahrzeuge und zeigt an, dass die
Fahrzeugtür geöffnet ist.D210500AUN
Handschuhfachleuchte(ausstattungsabhängig)
Die Handschuhfachleuchte leuchtet auf,
wenn das Handschuhfach geöffnet wird.
Die Handschuhfachleuchte leuchtet nur,
wenn das Standlicht oder die
Scheinwerfer eingeschaltet sind.
D210600AUN
Schminkspiegelleuchte(ausstattungsabhängig)
Beim Öffnen der Spiegelabdeckung wird die Schminkspiegelleuchte automatischeingeschaltet.
OEN046081OCM040179OCM040134

SCHEIBENHEIZUNG
D220000AUN
✽✽ ANMERKUNG
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
D220100AUN
Heckscheibenheizung
Die Heckscheibenheizung erwärmt bei
laufendem Motor die Heckscheibe, um
Raureif, Nebelniederschlag und dünnes
Eis von der Scheibe zu entfernen.
Um die Heckscheibenheizung einzu
-schalten, drücken Sie die entsprechende
Taste in der Mittelkonsole. Die Kon-trollleuchte im Schalter der Heckschei-benheizung leuchtet bei eingeschalteter
Heckscheibenheizung auf.
Wenn die Heckscheibe mit einer dicken
Schneeschicht bedeckt ist, fegen sie erst
den Schnee von der Heckscheibe, bevor
Sie die Heckscheibenheizung einschalten. Die Heckscheibenheizung schaltet sich
nach ca. 20 Minuten selbsttätig ab oder
sie wird beim Ausschalten der Zündung
abgeschaltet. Um die Heckscheiben
-heizung abzuschalten, drücken Sie den
Schalter der Heckscheibenheizung
nochmals.
D220101AUN
Außenspiegelheizung
(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Außenspiegelheizung ausgestattet ist,
wird diese gleichzeitig mit der
Heckscheibenheizung eingeschaltet.
Wischerenteisung(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit der Wischerenteisung ausgestattet ist, wird
diese gleichzeitig mit der
Heckscheibenheizung eingeschaltet.
ACHTUNG
Um Beschädigungen der Heizfäden auf der Innenseite der Heckscheibe zu vermeiden, die Heckscheibe innennicht mit scharfen Gegenständenoder Glasreiniger, welcher Scheuer
-mittel enthält, reinigen.
OCM040135
488
Ausstattung Ihres Fahrzeugs

489
Ausstattung Ihres Fahrzeugs
MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
OCM040200
1. Gebläsedrehgler
2. Lüftungsmodus-Taste
3. Frischluft/Umlufttaste
4. Taste klimaanlage
(ausstattungsabhängig)
5. Temperaturregler
6. Windschutzscheibenheizungs-Taste
7. Taste Heckscheibenheizung

Ausstattung Ihres Fahrzeugs
90
4

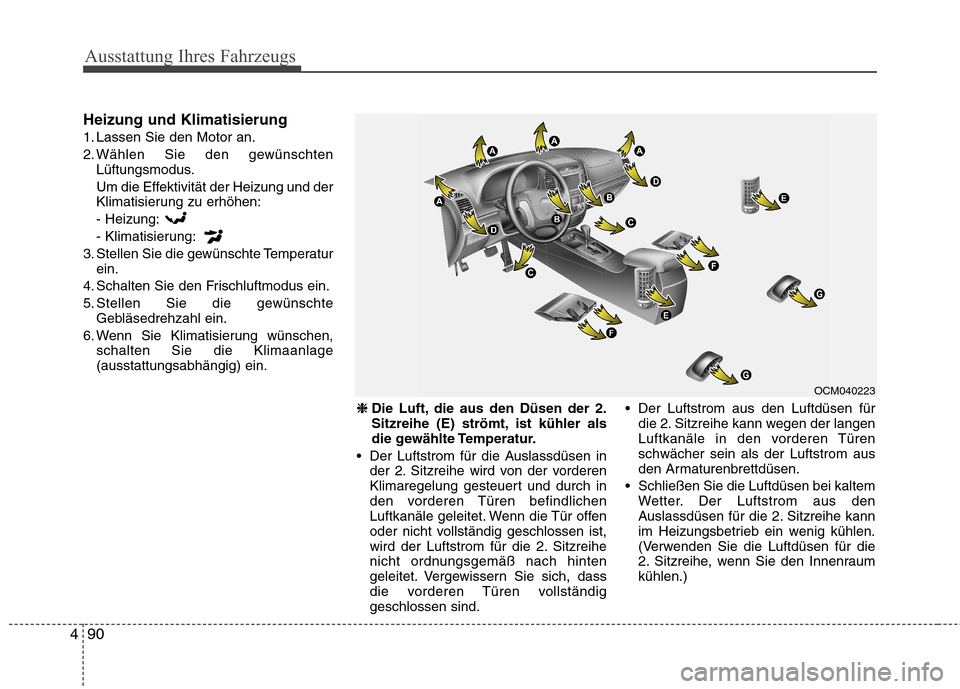

Heizung und Klimatisierung
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
Um die Effektivität der Heizung und der
Klimatisierung zu erhöhen: - Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage (ausstattungsabhängig) ein.
OCM040223
❈
❈
Die Luft, die aus den Düsen der 2.
Sitzreihe (E) strömt, ist kühler als
die gewählte Temperatur.
Der Luftstrom für die Auslassdüsen in der 2. Sitzreihe wird von der vorderen
Klimaregelung gesteuert und durch in
den vorderen Türen befindlichen
Luftkanäle geleitet. Wenn die Tür offen
oder nicht vollständig geschlossen ist,
wird der Luftstrom für die 2. Sitzreihe
nicht ordnungsgemäß nach hinten
geleitet. Vergewissern Sie sich, dass
die vorderen Türen vollständiggeschlossen sind. Der Luftstrom aus den Luftdüsen für
die 2. Sitzreihe kann wegen der langen
Luftkanäle in den vorderen Türenschwächer sein als der Luftstrom aus
den Armaturenbrettdüsen.
Schließen Sie die Luftdüsen bei kaltem Wetter. Der Luftstrom aus den
Auslassdüsen für die 2. Sitzreihe kann
im Heizungsbetrieb ein wenig kühlen.
(Verwenden Sie die Luftdüsen für die
2. Sitzreihe, wenn Sie den Innenraumkühlen.)

491
Ausstattung Ihres Fahrzeugs

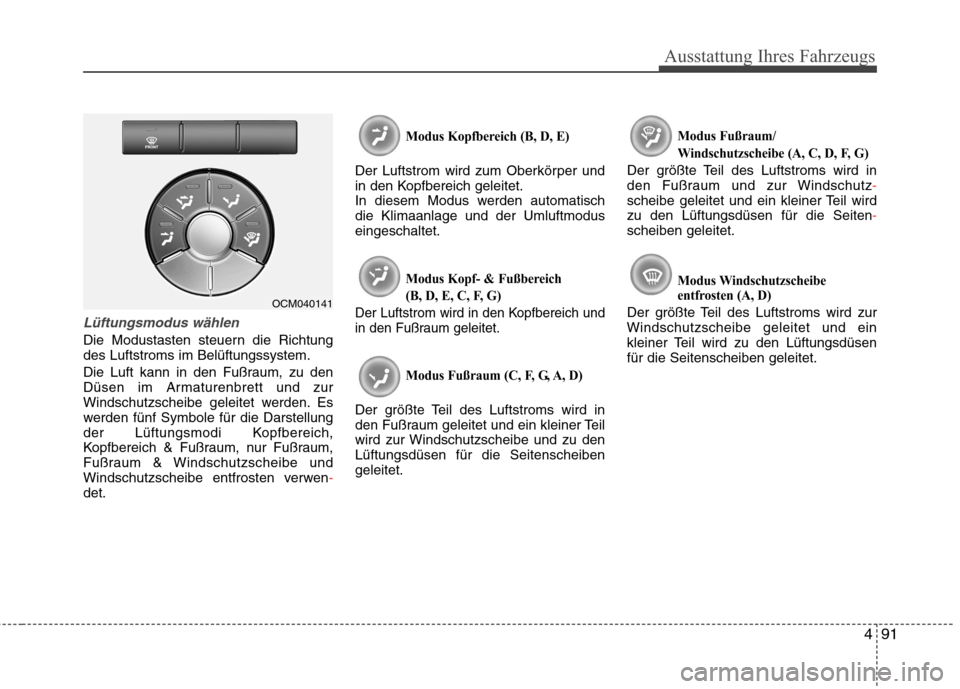

Lüftungsmodus wählen
Die Modustasten steuern die Richtung des Luftstroms im Belüftungssystem.
Die Luft kann in den Fußraum, zu den
Düsen im Armaturenbrett und zur
Windschutzscheibe geleitet werden. Es
werden fünf Symbole für die Darstellung
der Lüftungsmodi Kopfbereich,
Kopfbereich & Fußraum, nur Fußraum,
Fußraum & Windschutzscheibe und
Windschutzscheibe entfrosten verwen
-det.
Modus Kopfbereich (B, D, E)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatischdie Klimaanlage und der Umluftmoduseingeschaltet.
Modus Kopf- & Fußbereich
(B, D, E, C, F, G)
Der Luftstrom wird in den Kopfbereich und
in den Fußraum geleitet.
Modus Fußraum (C, F, G, A, D)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu denLüftungsdüsen für die Seitenscheibengeleitet.
Modus Fußraum/
Windschutzscheibe (A, C, D, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-scheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seiten-scheiben geleitet.
Modus Windschutzscheibe
entfrosten (A, D)
Der größte Teil des Luftstroms wird zurWindschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsenfür die Seitenscheiben geleitet.OCM040141
