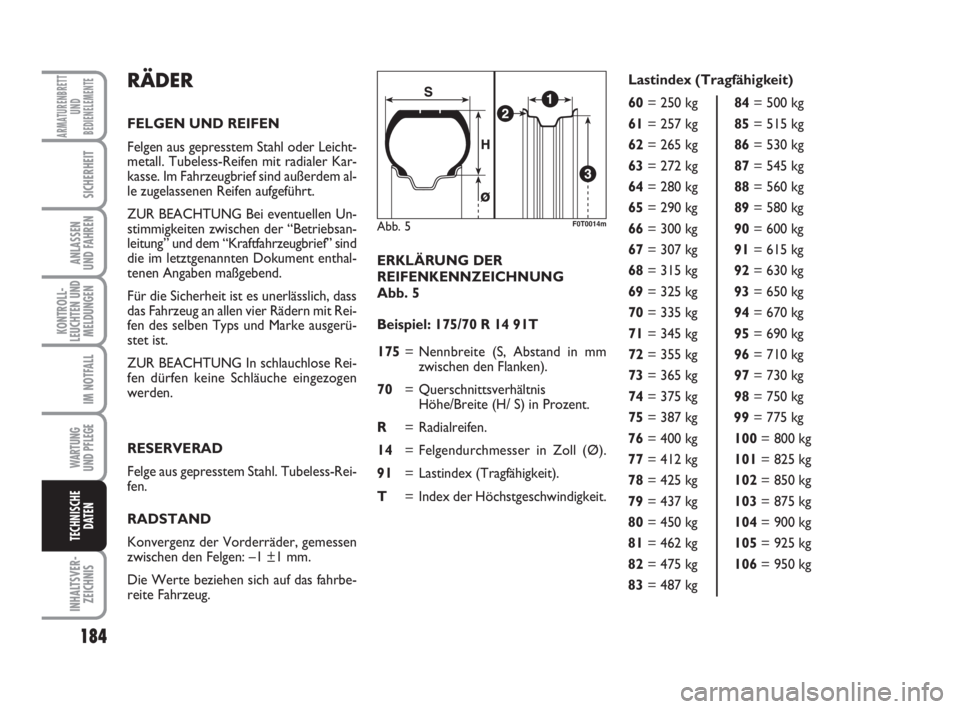

RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder Leicht-
metall. Tubeless-Reifen mit radialer Kar-
kasse. Im Fahrzeugbrief sind außerdem al-
le zugelassenen Reifen aufgeführt.
ZUR BEACHTUNG Bei eventuellen Un-
stimmigkeiten zwischen der “Betriebsan-
leitung” und dem “Kraftfahrzeugbrief” sind
die im letztgenannten Dokument enthal-
tenen Angaben maßgebend.
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit Rei-
fen des selben Typs und Marke ausgerü-
stet ist.
ZUR BEACHTUNG In schlauchlose Rei-
fen dürfen keine Schläuche eingezogen
werden.
RESERVERAD
Felge aus gepresstem Stahl. Tubeless-Rei-
fen.
RADSTAND
Konvergenz der Vorderräder, gemessen
zwischen den Felgen: –1 ±1 mm.
Die Werte beziehen sich auf das fahrbe-
reite Fahrzeug.
Abb. 5F0T0014m
Lastindex (Tragfähigkeit)
60= 250 kg 84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg 86= 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67= 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69= 325 kg 93= 650 kg
70= 335 kg 94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg 96= 710 kg
73= 365 kg 97= 730 kg
74= 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106= 950 kg
83= 487 kg
177-197 Fiorino D 1ed:177-199 Fiorino D 1ed 3-12-2009 10:32 Pagina 184

185
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN

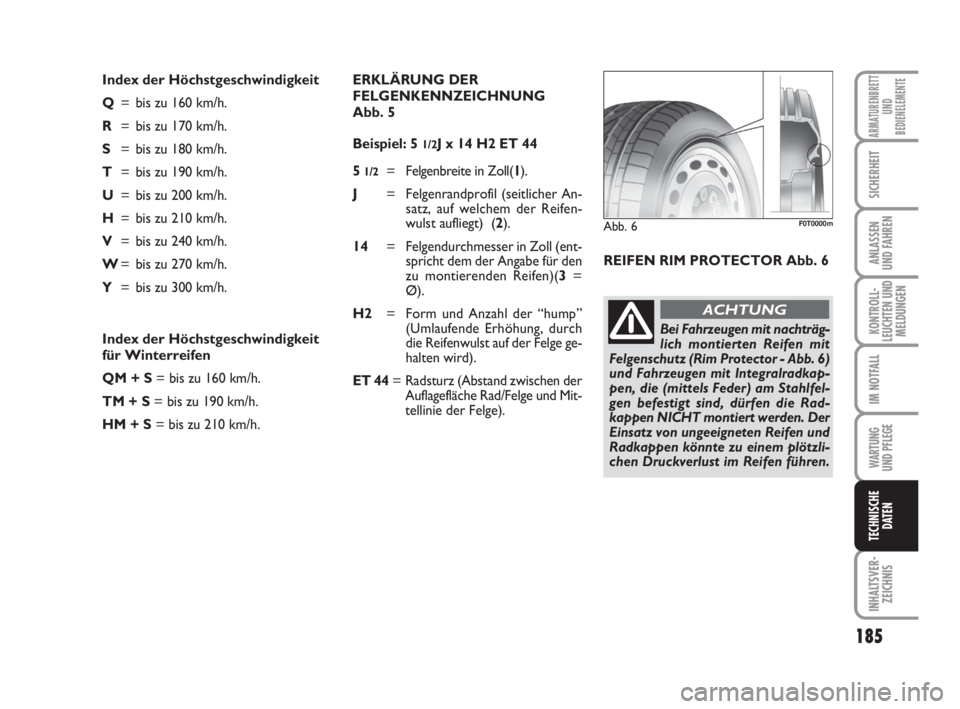

Index der Höchstgeschwindigkeit
Q= bis zu 160 km/h.
R= bis zu 170 km/h.
S= bis zu 180 km/h.
T= bis zu 190 km/h.
U= bis zu 200 km/h.
H= bis zu 210 km/h.
V= bis zu 240 km/h.
W= bis zu 270 km/h.
Y= bis zu 300 km/h.
Index der Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Abb. 5
Beispiel: 5
1/2J x 14 H2 ET 44
5
1/2= Felgenbreite in Zoll(1).
J= Felgenrandprofil (seitlicher An-
satz, auf welchem der Reifen-
wulst aufliegt) (2).
14= Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen)(3=
Ø).
H2 = Form und Anzahl der “hump”
(Umlaufende Erhöhung, durch
die Reifenwulst auf der Felge ge-
halten wird).
ET 44= Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und Mit-
tellinie der Felge).
Abb. 6F0T0000m
REIFEN RIM PROTECTOR Abb. 6
Bei Fahrzeugen mit nachträg-
lich montierten Reifen mit
Felgenschutz (Rim Protector - Abb. 6)
und Fahrzeugen mit Integralradkap-
pen, die (mittels Feder) am Stahlfel-
gen befestigt sind, dürfen die Rad-
kappen NICHT montiert werden. Der
Einsatz von ungeeigneten Reifen und
Radkappen könnte zu einem plötzli-
chen Druckverlust im Reifen führen.
ACHTUNG
177-197 Fiorino D 1ed:177-199 Fiorino D 1ed 3-12-2009 10:32 Pagina 185

186
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN

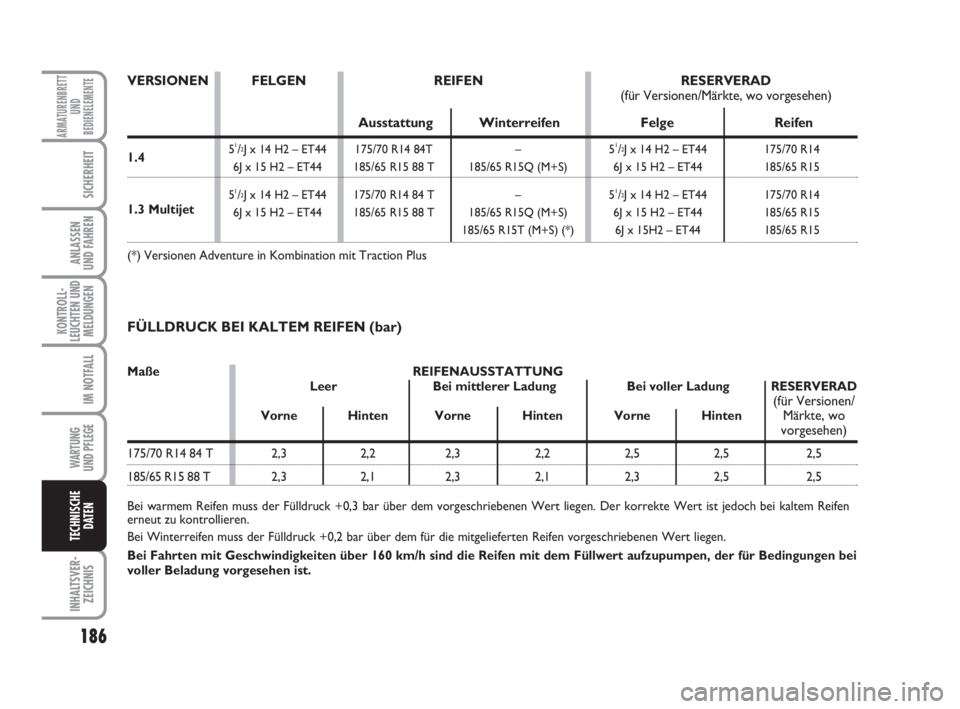

1.4
1.3 Multijet
FÜLLDRUCK BEI KALTEM REIFEN (bar)
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen
erneut zu kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei
voller Beladung vorgesehen ist. Maße REIFENAUSSTATTUNG
Leer Bei mittlerer Ladung Bei voller Ladung RESERVERAD
(für Versionen/Vorne Hinten Vorne Hinten Vorne HintenMärkte, wovorgesehen)
175/70 R14 84 T 2,3 2,2 2,3 2,2 2,5 2,5 2,5
185/65 R15 88 T 2,3 2,1 2,3 2,1 2,3 2,5 2,5
VERSIONEN FELGEN REIFEN RESERVERAD
(für Versionen/Märkte, wo vorgesehen)
Ausstattung Winterreifen Felge Reifen
51/2J x 14 H2 – ET44 175/70 R14 84T – 51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44 175/70 R14 84 T – 51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
185/65 R15T (M+S) (*) 6J x 15H2 – ET44 185/65 R15
(*) Versionen Adventure in Kombination mit Traction Plus
177-197 Fiorino D 1ed:177-199 Fiorino D 1ed 3-12-2009 10:32 Pagina 186

187
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
F0T0160mAbb. 7

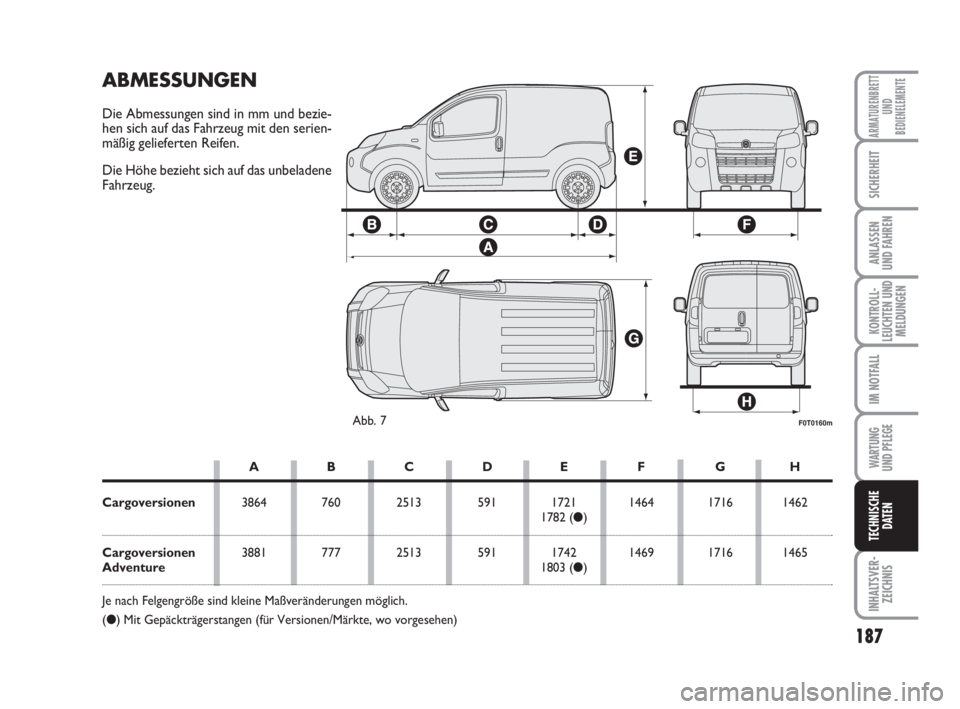

ABMESSUNGEN
Die Abmessungen sind in mm und bezie-
hen sich auf das Fahrzeug mit den serien-
mäßig gelieferten Reifen.
Die Höhe bezieht sich auf das unbeladene
Fahrzeug.
AB CDE F GH
Cargoversionen3864 760 2513 591 1721 1464 1716 1462
1782 (●)
Cargoversionen3881 777 2513 591 1742 1469 1716 1465
Adventure1803 (●)
Je nach Felgengröße sind kleine Maßveränderungen möglich.
(●) Mit Gepäckträgerstangen (für Versionen/Märkte, wo vorgesehen)
177-197 Fiorino D 1ed:177-199 Fiorino D 1ed 3-12-2009 10:32 Pagina 187

188
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN

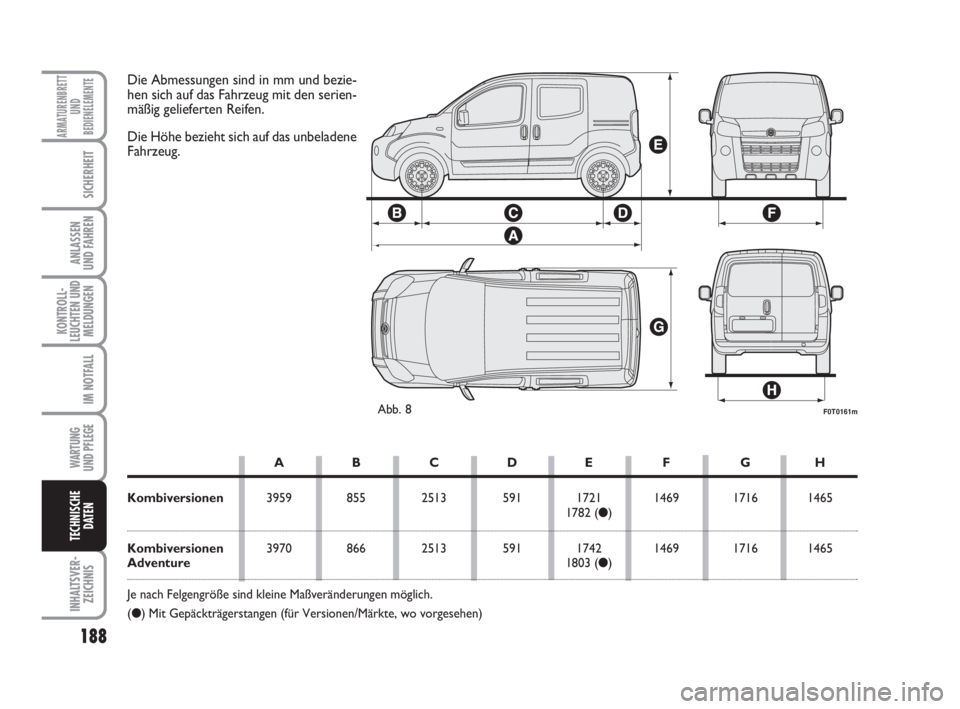

F0T0161mAbb. 8
Die Abmessungen sind in mm und bezie-
hen sich auf das Fahrzeug mit den serien-
mäßig gelieferten Reifen.
Die Höhe bezieht sich auf das unbeladene
Fahrzeug.
AB CDE F GH
Kombiversionen3959 855 2513 591 1721 1469 1716 1465
1782 (●)
Kombiversionen3970 866 2513 591 1742 1469 1716 1465
Adventure1803 (●)
Je nach Felgengröße sind kleine Maßveränderungen möglich.
(●) Mit Gepäckträgerstangen (für Versionen/Märkte, wo vorgesehen)
177-197 Fiorino D 1ed:177-199 Fiorino D 1ed 3-12-2009 10:32 Pagina 188

189
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
1.4 1.3 Multijet
157 (*) / 155 (**) 157 (*) / 155 (**)
(*) Cargoversionen
(**) Kombiversionen

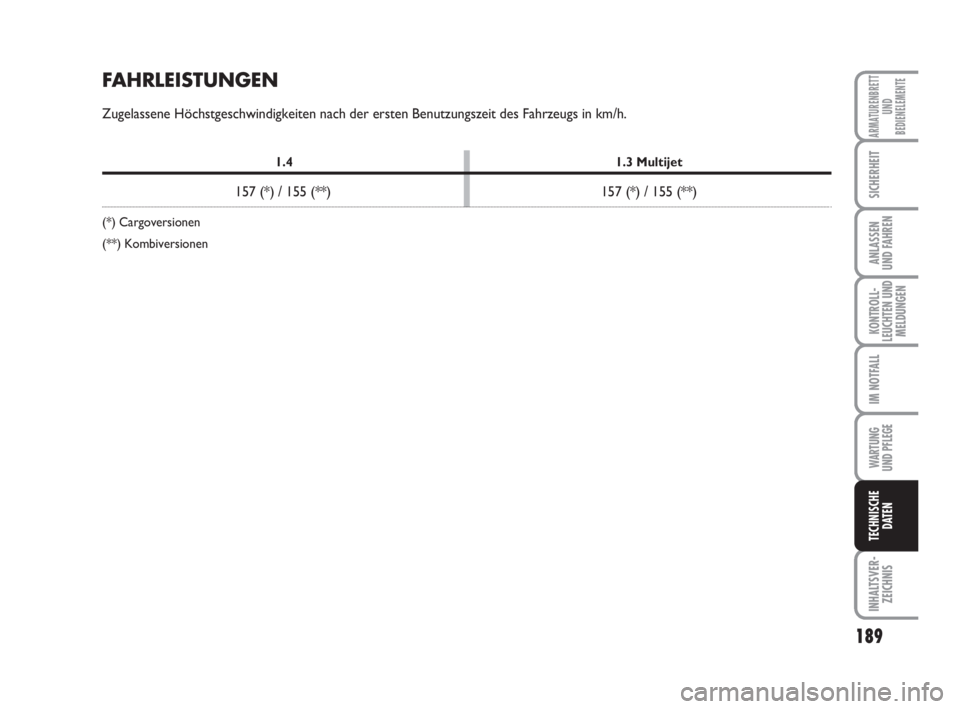

FAHRLEISTUNGEN
Zugelassene Höchstgeschwindigkeiten nach der ersten Benutzungszeit des Fahrzeugs in km/h.
177-197 Fiorino D 1ed:177-199 Fiorino D 1ed 3-12-2009 10:32 Pagina 189

190
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN

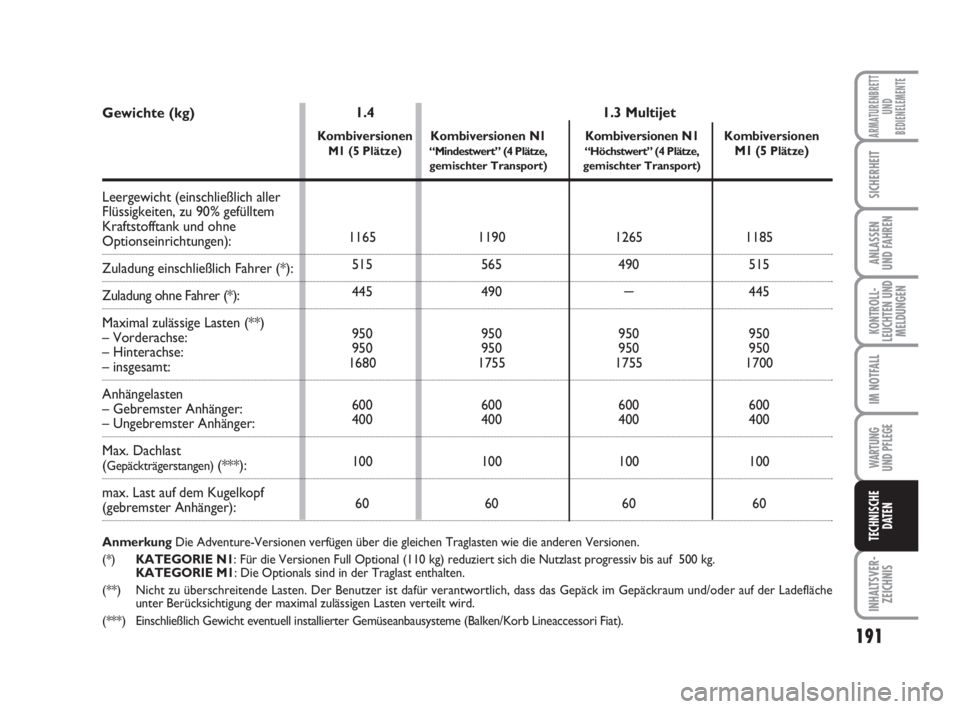

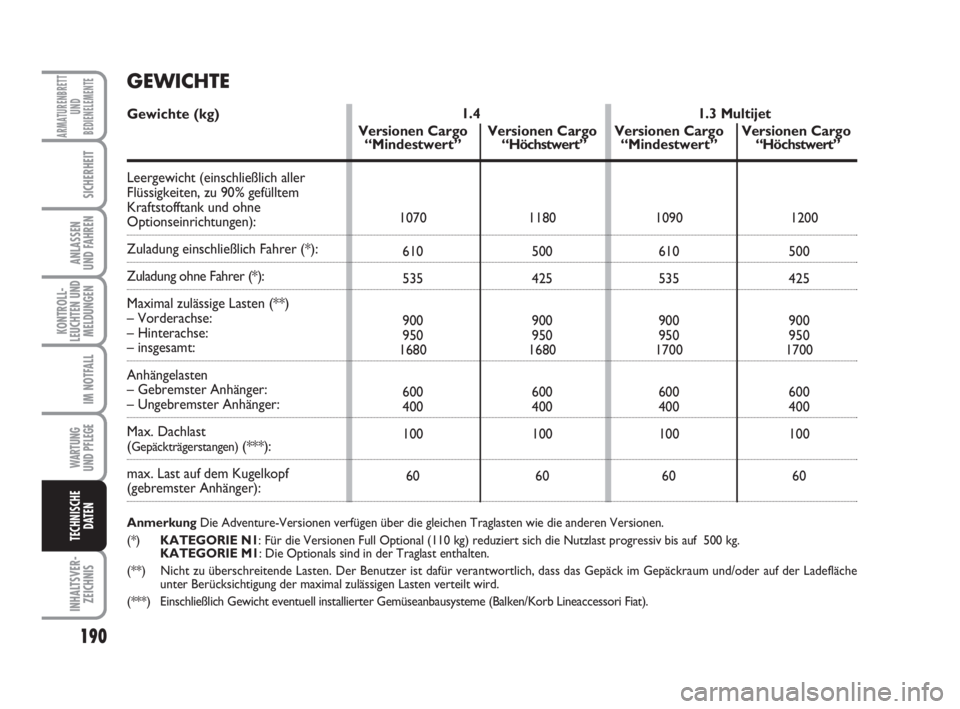

GEWICHTE
