2011 CITROEN DS4 Kasutusjuhend (in Estonian)

255
Praktiline informatsioon
)Laske sõiduk alla. )Pange tungraud 2 kokku ja eemaldage see. )
Keerake tur vapolt rattavõtme 1ja
vahetüki 4abil tugevalt kinni.) Keerake teised poldid ainult mutrivõtme 1abil tugevalt kinni. )
Asetage kroomitud katted poltidele (olenevalt varustusest). )
Asetage tööriistad tagasi karpi.

Lambipirni vahetamine

Tuled on kaetud polükarbonaatklaasiga, mis on omakorda kaetud lakikihiga : )ärge puhastage tulesid kuivavõi abrasiivse lapiga ega puhastusvahendi või lahustiga,)kasutage käsna ja seebivett, )väga määrdunud kohtade survepesu korral vältige veejoa pikemat suunamist tuledele janende ümbrusele, et vältida lakikihija tihendite kahjustamist.
)Ärge puutuge lambipirni sõrmedega, kasutage ebemeid mitte jätvat lappi.Enne lambipirni vahetamist peab tuli olema kustutatud mõni minut varem (raske põletuse oht).Kohustuslik on kasutada vaid ultraviolettkiirgusele vastupidavaid lampe, et mitte kahjustada esituld.
Asendage läbipõlenud lambipirn alati sama numbri ja näitajatega pirniga.

Elektrilöögi oht

Ksenoonlambipirni (D1S-35W) vahetamine viiakse läbi CITROËN esinduses või kvalifitseeritud töökojas.

H1, H7... tüüpi pirnide puhul asetage nende nagad kindlasti õigetessekohtadesse, et tagada parimakvaliteediga valgustust.

Praktiline informatsioon
Ksenoontulede ja kurvituledegamudel
1.Kur vituledega lähituled/kaugtuled
(D1S-35W).2. Suunatuled (PY21W kollane).3.Päevatuled (P21/5W XL).4.Gabariittuled (diood).5.Esimesed udutuled (H11- 55W).
Halogeentuledega mudel
1.Suunatuled (H21 valge).2.Lähituled (H7-55W).
3.Kaugtuled (H1- 55W).4. Päevatuled (P21/5W XL).5.Gabariittuled (diood).6.Esimesed udutuled (H11- 55W).


Juurdepääs lambipirnidele
Olenevalt mootorist ja ainult vasakul pool peate
lambi kaitsekatetele ligipääsuks viima eelnevalt läbi järgmised toimingud.) Eemaldage spoiler, võttes selle kolme
toetuskoha juurest lahti.) Võtke kapoti avamisnupu kaabel kahest
kinnituskohast lahti.) Lükake kaabel allapoole.
Pärast lambipirni vahetamist pange kõik oma
kohale tagasi (kaabel ja spoiler).

Esituled

Lähitulede vahetamine (ainult
halogeentuledega mudelil)
)Eemaldage kate, tõmmates ser vast. )Võtke lambi ühendusjuhe lahti.)Lükake vedrud laiali, et lampi vabastada.)Eemaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.

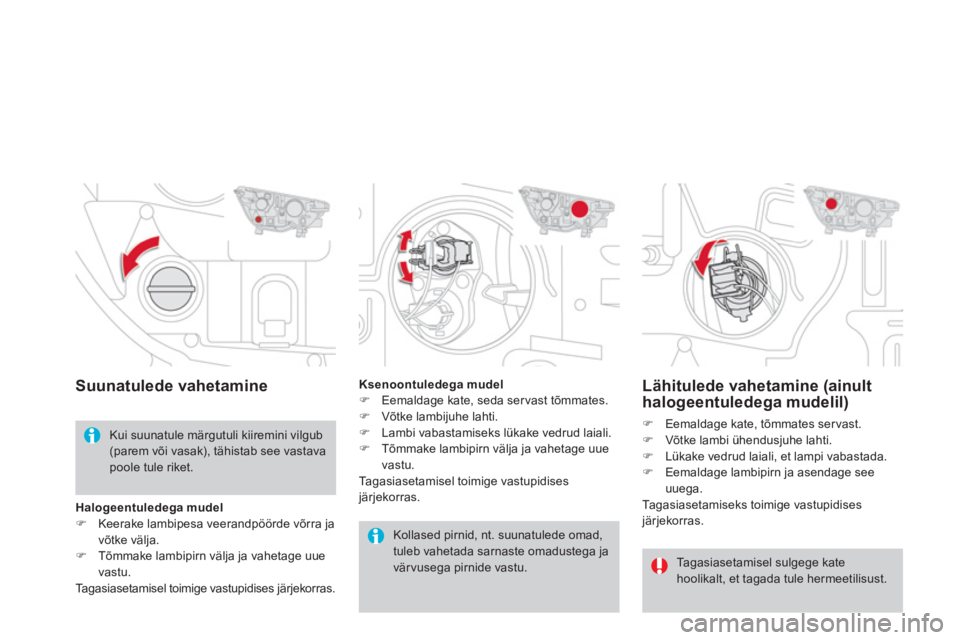

Suunatulede vahetamine
Tagasiasetamisel sulgege kate hoolikalt, et tagada tule hermeetilisust.
Kollased pirnid, nt. suunatulede omad,tuleb vahetada sarnaste omadustega javärvusega pirnide vastu.
Kui suunatule märgutuli kiiremini vilgub (parem või vasak), tähistab see vastava poole tule riket.
Ksenoontuledega mudel)
Eemaldage kate, seda ser vast tõmmates.)
Võtke lambijuhe lahti. )
Lambi vabastamiseks lükake vedrud laiali. )
Tõmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamisel toimige vastupidisesjärjekorras. Halogeentuledega mudel)Keerake lambipesa veerandpöörde võrra ja
võtke välja.)Tõmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamisel toimige vastupidises järjekorras.

Praktiline informatsioon
Päevatulede vahetamine
) Eemaldake kate, tõmmates servast. )
Võtke lambi juhe lahti.)
Keerake lambipesa veerandpöörde võrraja eemaldage lamp.)
Eemaldage lambipirn ja asendage seeuuega. Tagasiasetamiseks toimige vastupidises
järjekorras.



Kaugtulede vahetamine (ainult
halogeentuledega mudelil)
)Eemaldage kate, tõmmates ser vast.
)Võtke lambi ühendusjuhe lahti.)Vajutage vedrudele, et lampi vabastada.)Eemaldage lambipirn ja asendage see
uuega.
Tagasiasetamiseks toimige vastupidisesjärjekorras.
Külgmiste dubleerivate
suunatulede vahetamine
) Lükake kruvikeeraja tule keskosa poole
tule ja esiklaasi allosa kohalt. ) Avage tuli kruvikeeraja abil ja eemaldage
tuli.) Võtke lambi ühendusjuhe lahti.
Tagasiasetamiseks toimige vastupidisesjärjekorras.
Selle tule saate CITROËN esindusest või
kvalifitseeritud tööko
jast.

Küljetulede vahetamine
Dioodtulede vahetamiseks pöörduge CITROËNesindusse või kvalifitseeritud töökotta.


Valgustorude/gabariittuledevahetamine
Seda tüüpi dioodtulede vahetamiseks pöördugeCITROËN esindusse või kvalifitseeritud
töökotta.
Esimeste udutulede vahetamine
)Aserage lameda otsaga kruvikeeraja
iluliistu avasse.)Võtke kruvikeerajat kangina kasutades
kaitseraua iluliist lahti (parkimisabi andur jääb iluliistu külge). )Eemaldage kaks kruvi ja võtke tuledeplokk välja.)Võtke lambi ühendusjuhe lahti.)Keerake lambipesa veerandpöörde võrra ja
võtke välja.)Tõmmake lambipirn välja ja vahetage uue vastu. Tagasiasetamisel toimige vastupidises järjekorras.
Nende lambipirnide vahetamiseks võitepöörduda ka CITROËN esindusse või
kv
alifitseeritud töökotta.

261Praktiline informatsioon
1.Pidurutuled (P21/5W).2.Gabariittuled (diood).3.Suunatuled (PY21W kollane).4.Tagurdustuled (P21W).5. Udutuled (P21W).
Tagatuled
Punased lambid, näitaks suunatuled, tuleb vahetada samade omaduste javärvusega lampide vastu.
Pakiruumi luugil olevad tuled(va. valgustorud) ei ole päris tuled,vaid dekoratiivelemendid.
Piduri-, tagurdus- ja suunatulede vahetamine
Neid kolme pirni vahetatakse pakiruumi väljastpoolt :
)
avage pakiruum, )
eemaldage vastava poole paneelis olev
võre, ) keerake kaks mutrit nr. 10 võtmega lahti ja seejärel jätkake keeramist käega,)
võtke tule pistik lahti, )
võtke tuli ettevaatlikult välja, seda
väljapoole tõmmates,
) eemaldage vahtkummist tihend,)
võtke kaks väikest pistikut lahti,)
lükake kaks naga laiali ja eemaldage lambipesa,)
keerake pirni veerandpöörde võrra ja
asendage uuega.
Ta
gasiasetamiseks toimige vastupidisesjärjekorras.
Kontrolli
ge, et tuli tagasiasetamisel õigestijuhikutesse asetuks.
Keerake tuli veekindluse tagamiseks tugevalt,
aga ettevaatlikult kinni.

Valgustorude/gabariittulede vahetamine Numbrimärgi tulede vahetamine(W5W)

Lisapiduritule vahetamine(valgusdioodid)

Seda tüüpi valgusdioodidega tulesid
laske vahetada CITROËN esinduses või
kvalifitseeritud töökojas.
Seda tüüpi dioodtulede vahetamiseks pöörduge CITROËN esindusse või kvalifitseeritudtöökotta.
Eemaldamise lihtsustamiseks avage pakiruumiluuk pooleldi. ) Asetage peenike kruvikeeraja ühte
tuledeklaasi aukudest. ) Lükake klaasi väljapoole.)
Eemaldage tuledeklaas.)
Asendage läbipõlenud lambipirn.
Tagasiasetamiseks vajutage läbipaistvale kattele.
