2011 CITROEN BERLINGO FIRST Priručnik (in Serbian)

15UPOZNAVANJE-

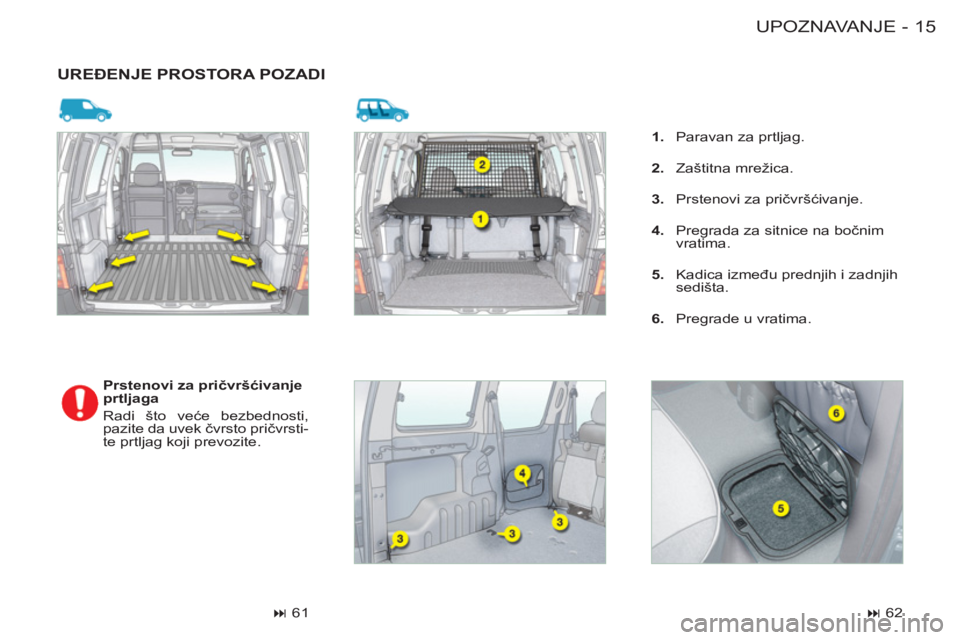

UREĐENJE PROSTORA POZADI


Prstenovi za pričvršćivanje
prtljaga

Radi što veće bezbednosti,
pazite da uvek čvrsto pričvrsti-
te prtljag koji prevozite.



61



1.
Paravan za prtljag.

2.
Zaštitna mrežica.

3.
Prstenovi za pričvršćivanje.

4.
Pregrada za sitnice na bočnim
vratima.

5.
Kadica između prednjih i zadnjih
sedišta.

6.
Pregrade u vratima.



62

UPOZNAVANJE16 -

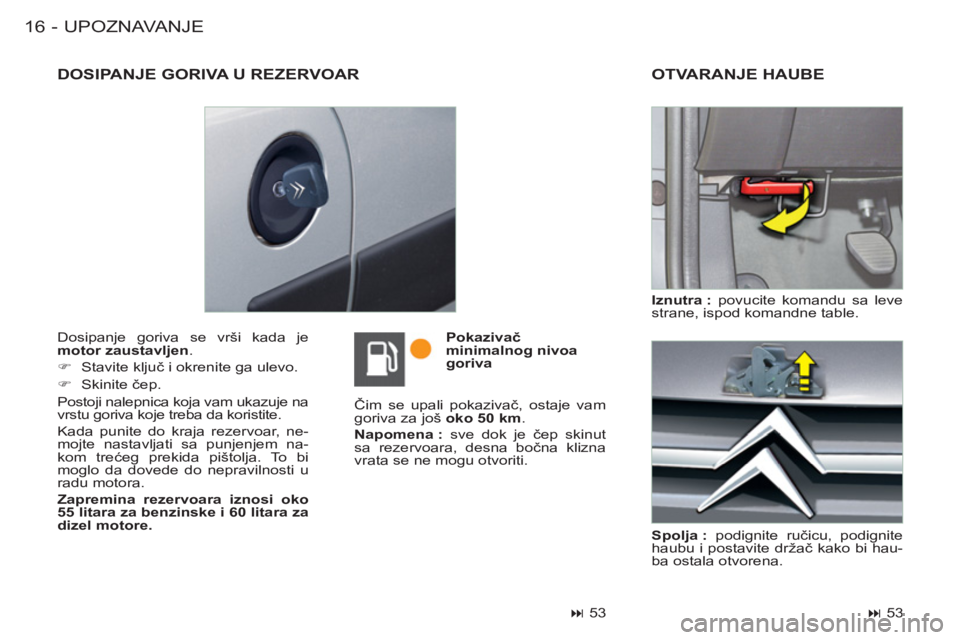

Dosipanje goriva se vrši kada je
motor zaustavljen
.


)
Stavite ključ i okrenite ga ulevo.

)
Skinite čep.
Postoji nalepnica koja vam ukazuje na
vrstu goriva koje treba da koristite.
Kada punite do kraja rezervoar, ne-
mojte nastavljati sa punjenjem na-
kom trećeg prekida pištolja. To bi
moglo da dovede do nepravilnosti u
radu motora.

Zapremina rezervoara iznosi oko
55 litara za benzinske i 60 litara za
dizel motore.

Čim se upali pokazivač, ostaje vam
goriva za još oko 50 km
.

Napomena :
sve dok je čep skinut
sa rezervoara, desna bočna klizna
vrata se ne mogu otvoriti.

Spolja :
podignite ručicu, podignite
haubu i postavite držač kako bi hau-
ba ostala otvorena.
OTVARANJE HAUBE

Iznutra :
povucite komandu sa leve
strane, ispod komandne table.

Pokazivač
minimalnog nivoa
goriva



53



53



DOSIPANJE GORIVA U REZERVOAR

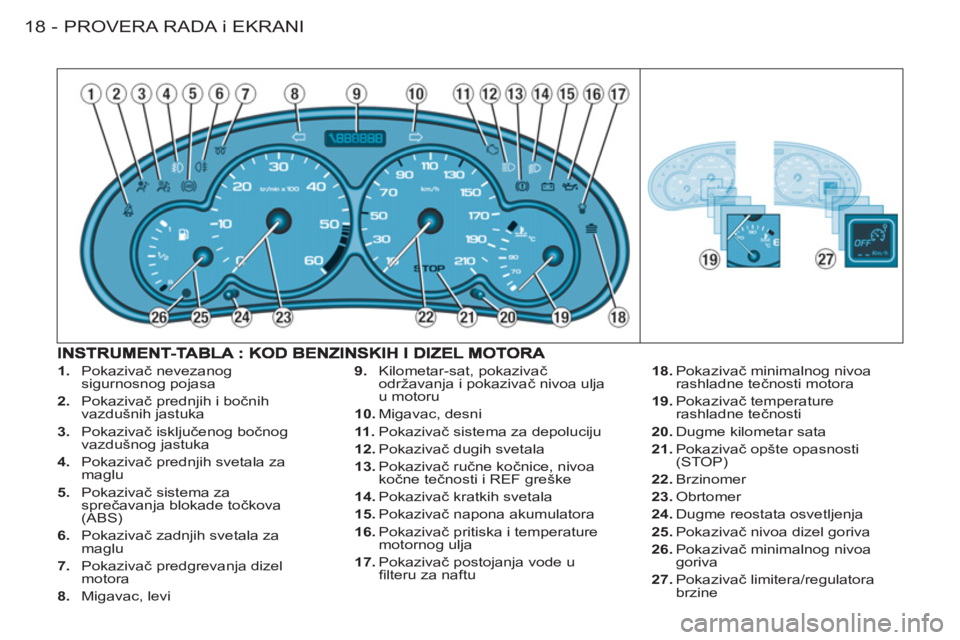

PROVERA RADA i EKRANI
18 -


1.
Pokazivač nevezanog
sigurnosnog pojasa

2.
Pokazivač prednjih i bočnih
vazdušnih jastuka

3.
Pokazivač isključenog bočnog
vazdušnog jastuka

4.
Pokazivač prednjih svetala za
maglu

5.
Pokazivač sistema za
sprečavanja blokade točkova
(ABS)

6.
Pokazivač zadnjih svetala za
maglu

7.
Pokazivač predgrevanja dizel
motora

8.
Migavac, levi
9.
Kilometar-sat, pokazivač
održavanja i pokazivač nivoa ulja
u motoru

10.
Migavac, desni

11 .
Pokazivač sistema za depoluciju

12.
Pokazivač dugih svetala

13.
Pokazivač ručne kočnice, nivoa
kočne tečnosti i REF greške

14.
Pokazivač kratkih svetala

15.
Pokazivač
napona akumulatora

16.
Pokazivač pritiska i temperature
motornog ulja

17.
Pokazivač postojanja vode u
fi lteru za naftu
18.
Pokazivač minimalnog nivoa
rashladne tečnosti motora

19.
Pokazivač temperature
rashladne tečnosti

20.
Dugme kilometar sata


21.
Pokazivač opšte opasnosti
(STOP)

22.
Brzinomer

23.
Obrtomer

24.
Dugme reostata osvetljenja


25.
Pokazivač nivoa dizel goriva


26.
Pokazivač minimalnog nivoa
goriva


27.
Pokazivač limitera/regulatora
brzine

19PROVERA RADA i EKRANI-

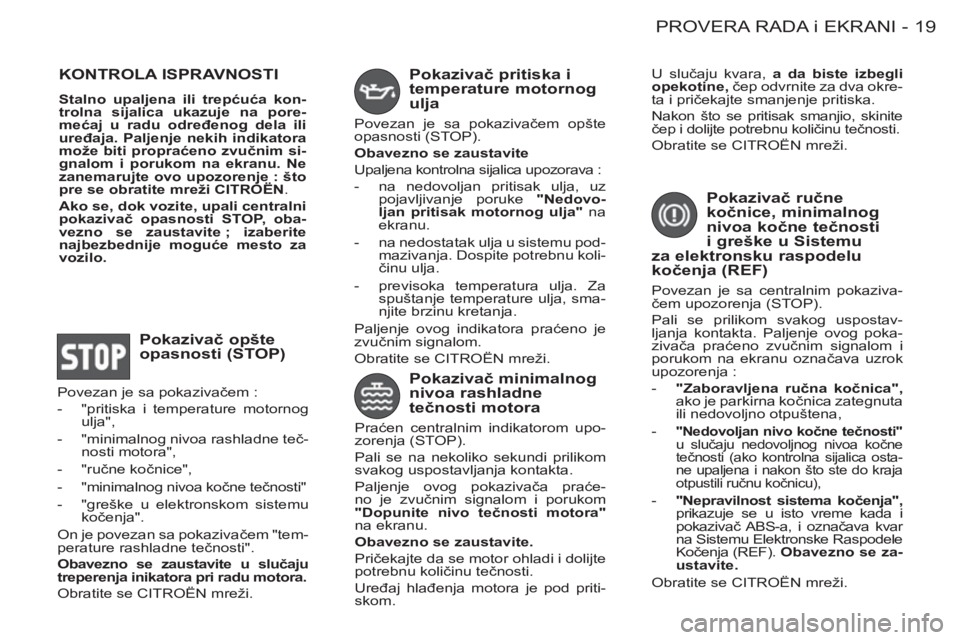

KONTROLA ISPRAVNOSTI


Stalno upaljena ili trepćuća kon-
trolna sijalica ukazuje na pore-
mećaj u radu određenog dela ili
uređaja. Paljenje nekih indikatora
može biti propraćeno zvučnim si-
gnalom i porukom na ekranu. Ne
zanemarujte ovo upozorenje : što
pre se obratite mreži
CITROËN.

Ako se, dok vozite, upali centralni
pokazivač opasnosti STOP, oba-
vezno se zaustavite ; izaberite
najbezbednije moguće mesto za
vozilo.



Pokazivač opšte
opasnosti (STOP)
Pokazivač pritiska i
temperature motornog
ulja
Povezan je sa pokazivačem opšte
opasnosti (STOP).

Obavezno se zaustavite

Upaljena kontrolna sijalica upozorava :


- na nedovoljan pritisak ulja, uz
pojavljivanje poruke "Nedovo-
ljan pritisak motornog ulja"
na
ekranu.

- na nedostatak ulja u sistemu pod-
mazivanja. Dospite potrebnu koli-
činu ulja.

- previsoka temperatura ulja. Za
spuštanje temperature ulja, sma-
njite brzinu kretanja.
Paljenje ovog indikatora praćeno je
zvučnim signalom.
Obratite se CITROËN mreži.


Pokazivač minimalnog
nivoa rashladne
tečnosti motora

Praćen centralnim indikatorom upo-
zorenja (STOP).
Pali se na nekoliko sekundi prilikom
svakog uspostavljanja kontakta.
Paljenje ovog pokazivača praće-
no je zvučnim signalom i porukom
"Dopunite nivo tečnosti motora"

na ekranu.

Obavezno se zaustavite.

Pričekajte da se motor ohladi i dolijte
potrebnu količinu tečnosti.
Uređaj hlađenja motora je pod priti-
skom.

Pokazivač ručne
kočnice, minimalnog
nivoa kočne tečnosti
i greške u Sistemu
za elektronsku raspodelu
kočenja (REF)

Povezan je sa centralnim pokaziva-
čem upozorenja (STOP).
Pali se prilikom svakog uspostav-
ljanja kontakta. Paljenje ovog poka-
zivača praćeno zvučnim signalom i
porukom na ekranu označava uzrok
upozorenja :


- "Zaboravljena ručna kočnica",

ako je parkirna kočnica zategnuta
ili nedovoljno otpuštena,

-

"Nedovoljan nivo kočne tečnosti"

u slučaju nedovoljnog nivoa kočne
tečnosti (ako kontrolna sijalica osta-
ne upaljena i nakon što ste do kraja
otpustili ručnu kočnicu),


- "Nepravilnost sistema kočenja",

prikazuje se u isto vreme kada i
pokazivač ABS-a, i označava kvar
na Sistemu Elektronske Raspodele
Kočenja (REF). Obavezno se za-
ustavite.


Obratite se CITROËN mreži. U slučaju kvara, a da biste izbegli
opekotine,
čep odvrnite za dva okre-
ta i pričekajte smanjenje pritiska.
Nakon što se pritisak smanjio, skinite
čep i dolijte potrebnu količinu tečnosti.
Obratite se CITROËN mreži.
Povezan je sa pokazivačem :


- "pritiska i temperature motornog
ulja",

- "minimalnog nivoa rashladne teč-
nosti motora",

- "ručne kočnice",

- "minimalnog nivoa kočne tečnosti"

- "greške u elektronskom sistemu
kočenja".
On je povezan sa pokazivačem "tem-
perature rashladne tečnosti".

Obavezno se zaustavite u slučaju
treperenja inikatora pri radu motora.

Obratite se CITROËN mreži.

PROVERA RADA i EKRANI
20 -

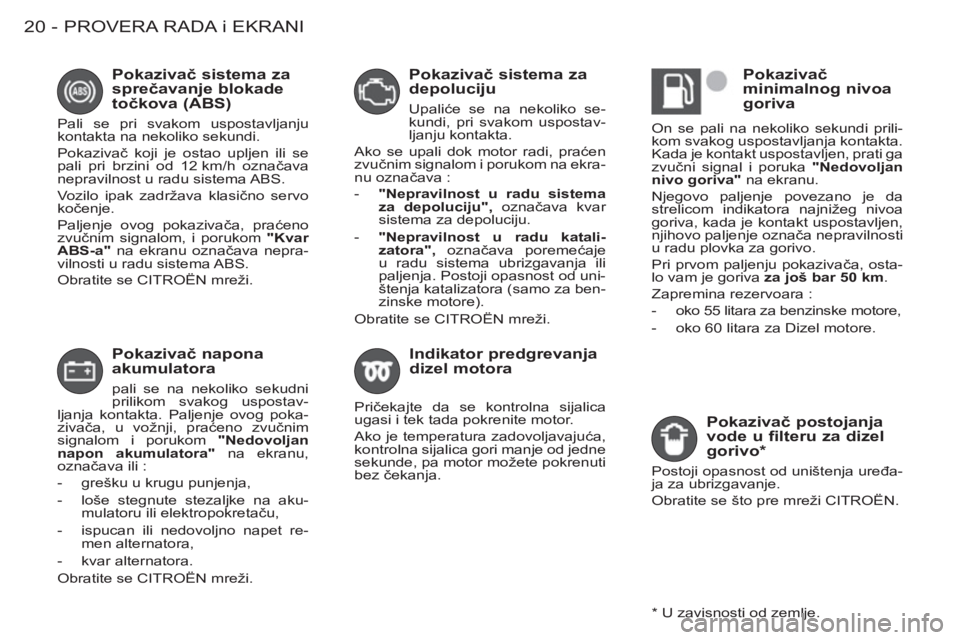

Pokazivač napona
akumulatora
pali se na nekoliko sekudni
prilikom svakog uspostav-
ljanja kontakta. Paljenje ovog poka-
zivača, u vožnji, praćeno zvučnim
signalom i porukom "Nedovoljan
napon akumulatora"
na ekranu,
označava ili :


- grešku u krugu punjenja,

- loše stegnute stezaljke na aku-
mulatoru ili elektropokretaču,

- ispucan ili nedovoljno napet re-
men alternatora,

- kvar alternatora.
Obratite se CITROËN mreži.


Pokazivač sistema za
depoluciju
Upaliće se na nekoliko se-
kundi, pri svakom uspostav-
ljanju kontakta.
Ako se upali dok motor radi, praćen
zvučnim signalom i porukom na ekra-
nu označava :


- "Nepravilnost u radu sistema
za depoluciju",
označava kvar
sistema za depoluciju.

- "Nepravilnost u radu katali-
zatora",
označava poremećaje
u radu sistema ubrizgavanja ili
paljenja. Postoji opasnost od uni-
štenja katalizatora (samo za ben-
zinske motore).
Obratite se CITROËN mreži.


Indikator predgrevanja
dizel motora
Pričekajte da se kontrolna sijalica
ugasi i tek tada pokrenite motor.
Ako je temperatura zadovoljavajuća,
kontrolna sijalica gori manje od jedne
sekunde, pa motor možete pokrenuti
bez čekanja.


Pokazivač
minimalnog nivoa
goriva
On se pali na nekoliko sekundi prili-
kom svakog uspostavljanja kontakta.
Kada je kontakt uspostavljen, prati ga
zvučni signal i poruka "Nedovoljan
nivo goriva"
na ekranu.
Njegovo paljenje povezano je da
strelicom indikatora najnižeg nivoa
goriva, kada je kontakt uspostavljen,
njihovo paljenje označa nepravilnosti
u radu plovka za gorivo.
Pri prvom paljenju pokazivača, osta-
lo vam je goriva za još bar 50 km
.
Zapremina rezervoara :


- oko 55 litara za benzinske motore,

- oko 60 litara za Dizel motore.



Pokazivač postojanja
vode u filteru za dizel
gorivo *

Postoji opasnost od uništenja uređa-
ja za ubrizgavanje.
Obratite se što pre mreži CITROËN.


Pokazivač sistema za
sprečavanje blokade
točkova (ABS)

Pali se pri svakom uspostavljanju
kontakta na nekoliko sekundi.
Pokazivač koji je ostao upljen ili se
pali pri brzini od 12 km/h označava
nepravilnost u radu sistema ABS.
Vozilo ipak zadržava klasično servo
kočenje.
Paljenje ovog pokazivača, praćeno
zvučnim signalom, i porukom "Kvar
ABS-a"
na ekranu označava nepra-
vilnosti u radu sistema ABS.
Obratite se CITROËN mreži.

*
U zavisnosti od zemlje.

21PROVERA RADA i EKRANI-

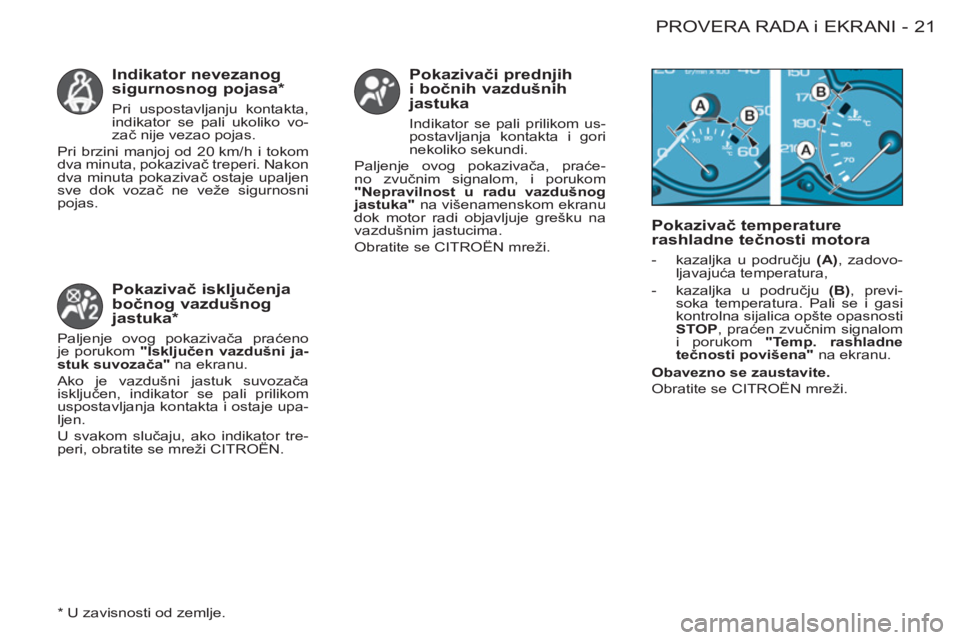

Indikator nevezanog
sigurnosnog pojasa *


Pri uspostavljanju kontakta,
indikator se pali ukoliko vo-
zač nije vezao pojas.
Pri brzini manjoj od 20 km/h i tokom
dva minuta, pokazivač treperi. Nakon
dva minuta pokazivač ostaje upaljen
sve dok vozač ne veže sigurnosni
pojas.

Pokazivač temperature
rashladne tečnosti motora



- kazaljka u području (A), zadovo-
ljavajuća temperatura,

- kazaljka u području (B), previ-
soka temperatura. Pali se i gasi
kontrolna sijalica opšte opasnosti
STOP, praćen zvučnim signalom
i porukom "Temp. rashladne
tečnosti povišena"
na ekranu.

Obavezno se zaustavite.

Obratite se CITROËN mreži.

* U zavisnosti od zemlje.


Pokazivač isključenja
bočnog vazdušnog
jastuka *

Paljenje ovog pokazivača praćeno
je porukom "Isključen vazdušni ja-
stuk suvozača"
na ekranu.
Ako je vazdušni jastuk suvozača
isključen, indikator se pali prilikom
uspostavljanja kontakta i ostaje upa-
ljen.
U svakom slučaju, ako indikator tre-
peri, obratite se mreži CITROËN.


Pokazivači prednjih
i bočnih vazdušnih
jastuka

Indikator se pali prilikom us-
postavljanja kontakta i gori
nekoliko sekundi.
Paljenje ovog pokazivača, praće-
no zvučnim signalom, i porukom
"Nepravilnost u radu vazdušnog
jastuka"
na višenamenskom ekranu
dok motor radi objavljuje grešku na
vazdušnim jastucima.
Obratite se CITROËN mreži.

PROVERA RADA i EKRANI
22 -

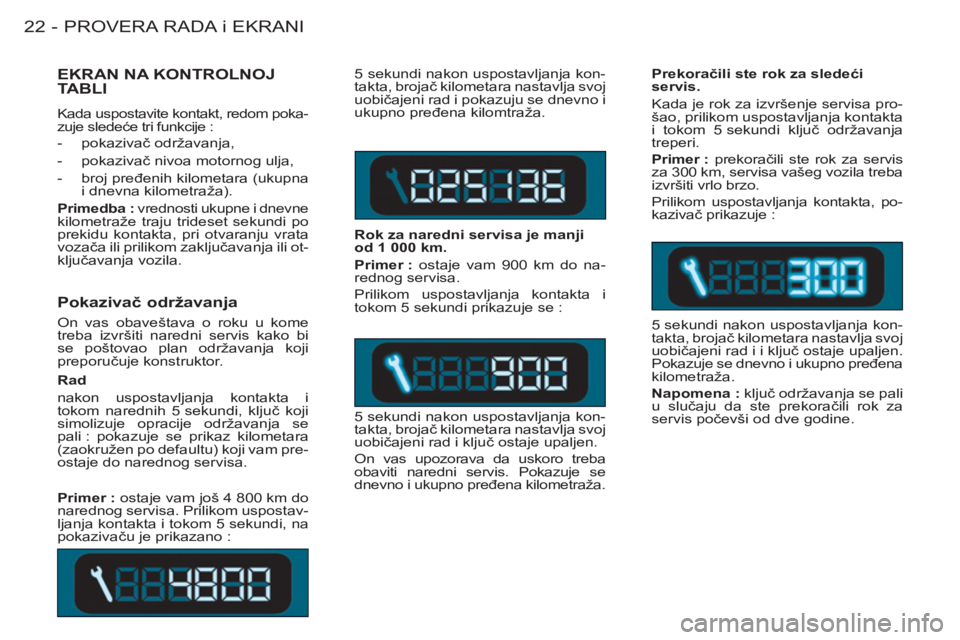

Pokazivač održavanja

On vas obaveštava o roku u kome
treba izvršiti naredni servis kako bi
se poštovao plan održavanja koji
preporučuje konstruktor. 5 sekundi nakon uspostavljanja kon-
takta, brojač kilometara nastavlja svoj
uobičajeni rad i pokazuju se dnevno i
ukupno pređena kilomtraža.

Rok za naredni servisa je manji
od 1 000 km.

Primer :
ostaje vam 900 km do na-
rednog servisa.
Prilikom uspostavljanja kontakta i
tokom 5 sekundi prikazuje se :
5 sekundi nakon uspostavljanja kon-
takta, brojač kilometara nastavlja svoj
uobičajeni rad i ključ ostaje upaljen.
On vas upozorava da uskoro treba
obaviti naredni servis. Pokazuje se
dnevno i ukupno pređena kilometraža.
Prekoračili ste rok za sledeći
servis.
Kada je rok za izvršenje servisa pro-
šao, prilikom uspostavljanja kontakta
i tokom 5 sekundi ključ održavanja
treperi.

Primer :
prekoračili ste rok za servis
za 300 km, servisa vašeg vozila treba
izvršiti vrlo brzo.
Prilikom uspostavljanja kontakta, po-
kazivač prikazuje :
5 sekundi nakon uspostavljanja kon-
takta, brojač kilometara nastavlja svoj
uobičajeni rad i i ključ ostaje upaljen.
Pokazuje se dnevno i ukupno pređena
kilometraža.

Napomena :
ključ održavanja se pali
u slučaju da ste prekoračili rok za
servis počevši od dve godine.


EKRAN NA KONTROLNOJTABLI

Kada uspostavite kontakt, redom poka-
zuje sledeće tri funkcije :


- pokazivač održavanja,

- pokazivač nivoa motornog ulja,

- broj pređenih kilometara (ukupna
i dnevna kilometraža).

Primedba :
vrednosti ukupne i dnevne
kilometraže traju trideset sekundi po
prekidu kontakta, pri otvaranju vrata
vozača ili prilikom zaključavanja ili ot-
ključavanja vozila.

Primer :
ostaje vam još 4 800 km do
narednog servisa. Prilikom uspostav-
ljanja kontakta i tokom 5 sekundi, na
pokazivaču je prikazano :
Rad
nakon uspostavljanja kontakta i
tokom narednih 5 sekundi, ključ koji
simolizuje opracije održavanja se
pali : pokazuje se prikaz kilometara
(zaokružen po defaultu) koji vam pre-
ostaje do narednog servisa.
