79 PRAKTIČNE INFORMACIJE-

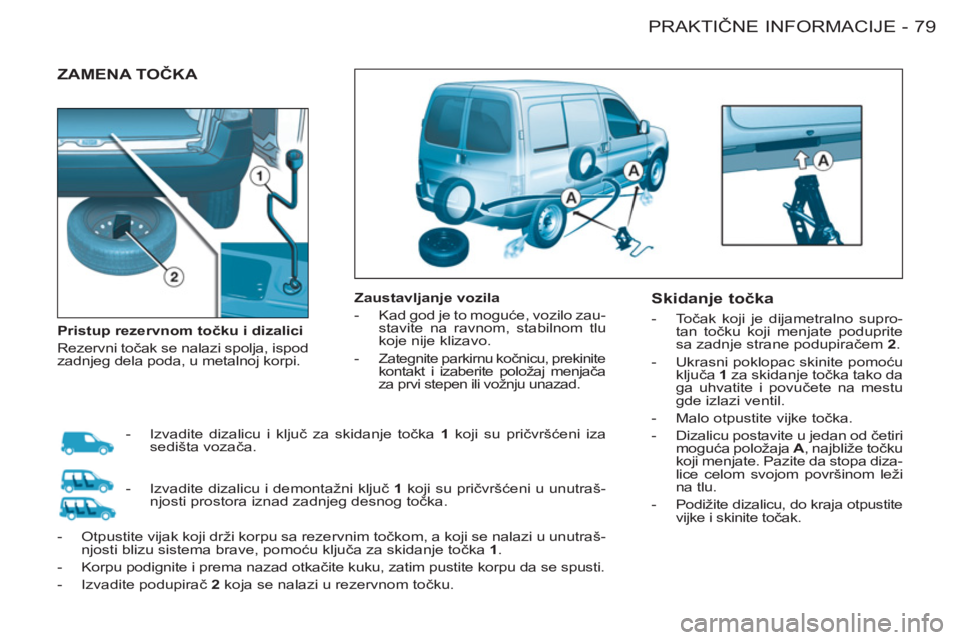

ZAMENA TOČKA



Zaustavljanje vozila


- Kad god je to moguće, vozilo zau-
stavite na ravnom, stabilnom tlu
koje nije klizavo.

- Zategnite parkirnu kočnicu, prekinite
kontakt i izaberite položaj menjača
za prvi stepen ili vožnju unazad.



Skidanje točka



- Točak koji je dijametralno supro-
tan točku koji menjate poduprite
sa zadnje strane podupiračem 2
.

- Ukrasni poklopac skinite pomoću
ključa 1
za skidanje točka tako da
ga uhvatite i povučete na mestu
gde izlazi ventil.

- Malo otpustite vijke točka.

- Dizalicu postavite u jedan od četiri
moguća položaja A
, najbliže točku
koji menjate. Pazite da stopa diza-
lice celom svojom površinom leži
na tlu.

- Podižite dizalicu, do kraja otpustite
vijke i skinite točak.

Pristup rezervnom točku i dizalici
Rezervni točak se nalazi spolja, ispod
zadnjeg dela poda, u metalnoj korpi.


- Izvadite dizalicu i ključ za skidanje točka 1
koji su pričvršćeni iza
sedišta vozača.

- Izvadite dizalicu i demontažni ključ 1
koji su pričvršćeni u unutraš-
njosti prostora iznad zadnjeg desnog točka.

- Otpustite vijak koji drži korpu sa rezervnim točkom, a koji se nalazi u unutraš-
njosti blizu sistema brave, pomoću ključ
a za skidanje točka 1
.

- Korpu podignite i prema nazad otkačite kuku, zatim pustite korpu da se spusti.

- Izvadite podupirač 2
koja se nalazi u rezervnom točku.

PRAKTIČNE INFORMACIJE80 -

Radi vaše bezbednosti, točak
uvek menjajte :


- na ravnoj čvrstoj podlozi, koja nije
klizava,

- kada je parkirna kočnica zate-
gnuta,

- nakon što ste ručicu menjača sta-
vili u prvu brzinu ili u položaj za
vožnju unazad,

- vozilo obavezno poduprite,

- obavezno se uverite da su putnici
izašli iz vozila i da se nalaze na
bezbednoj udaljenosti.
Nikada se nemojte zavlačiti ispod
vozila kada je ono podignuto samo
dizalicom.
Dizalica i celokupni alat isključivo su
namenjeni vašem vozilu. Nemojte ih
koristiti u druge svrhe.

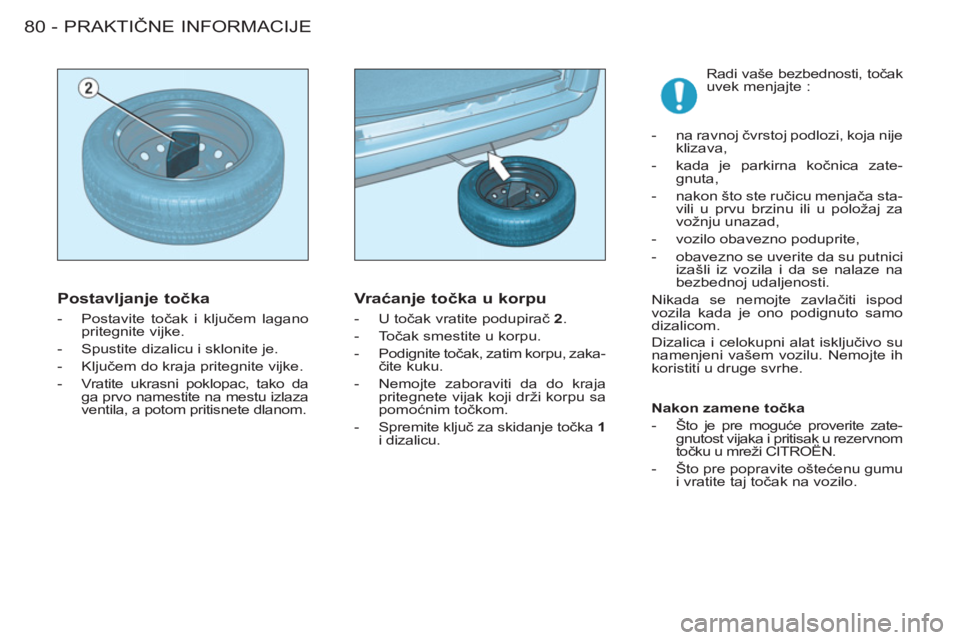

Postavljanje točka



- Postavite točak i ključem lagano
pritegnite vijke.

- Spustite dizalicu i sklonite je.

- Ključem do kraja pritegnite vijke.

- Vratite ukrasni poklopac, tako da
ga prvo namestite na mestu izlaza
ventila, a potom pritisnete dlanom.



Vr aćanje točka u korpu



- U točak vratite podupirač 2
.

- Točak smestite u korpu.

- Podignite točak, zatim korpu, zaka-
čite kuku.

- Nemojte zaboraviti da do kraja
pritegnete vijak koji drži korpu sa
pomoćnim točkom.

- Spremite ključ za skidanje točka 1

i dizalicu.
Nakon zamene točka


- Što je pre moguće proverite zate-
gnutost vijaka i pritisak u rezervnom
točku u mreži CITROËN.

- Što pre popravite oštećenu gumu
i vratite taj točak na vozilo.

81 PRAKTIČNE INFORMACIJE-

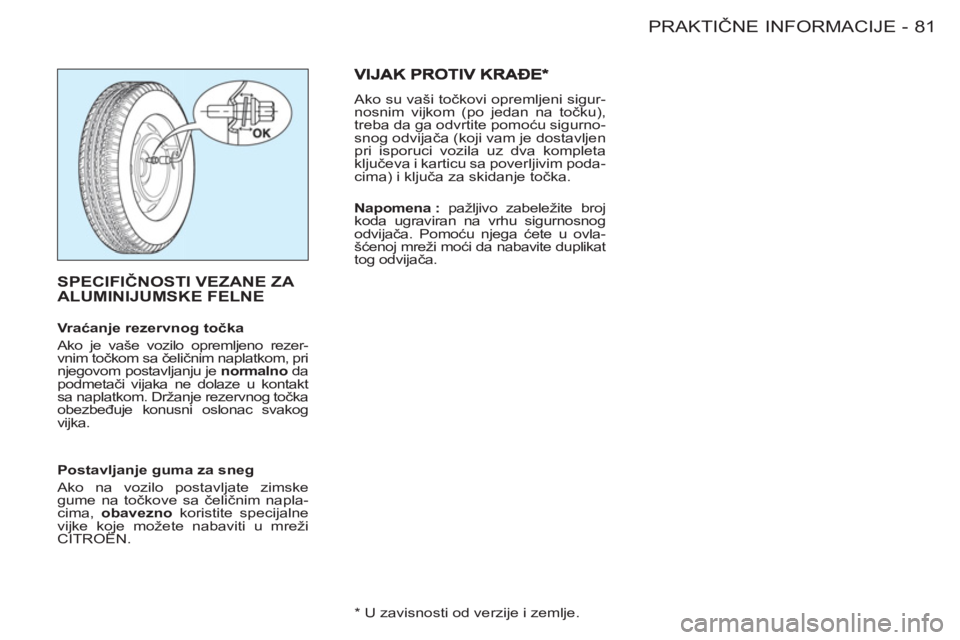

SPECIFIČNOSTI VEZANE ZA
ALUMINIJUMSKE FELNE


Vr aćanje rezervnog točka
Ako je vaše vozilo opremljeno rezer-
vnim točkom sa čeličnim naplatkom, pri
njegovom postavljanju je normalno
da
podmetači vijaka ne dolaze u kontakt
sa naplatkom. Držanje rezervnog točka
obezbeđuje konusni oslonac svakog
vijka.

Postavljanje guma za sneg
Ako na vozilo postavljate zimske
gume na točkove sa čeličnim napla-
cima, obavezno
koristite specijalne
vijke koje možete nabaviti u mreži
CITROËN.


*
U zavisnosti od verzije i zemlje.

Ako su vaši točkovi opremljeni sigur-
nosnim vijkom (po jedan na točku),
treba da ga odvrtite pomoću sigurno-
snog odvijača (koji vam je dostavljen
pri isporuci vozila uz dva kompleta
ključeva i karticu sa poverljivim poda-
cima) i ključa za skidanje točka.

Napomena :
pažljivo zabeležite broj
koda ugraviran na vrhu sigurnosnog
odvijača. Pomoću njega ćete u ovla-
šćenoj mreži moći da nabavite duplikat
tog odvijača.

PRAKTIČNE INFORMACIJE82 -

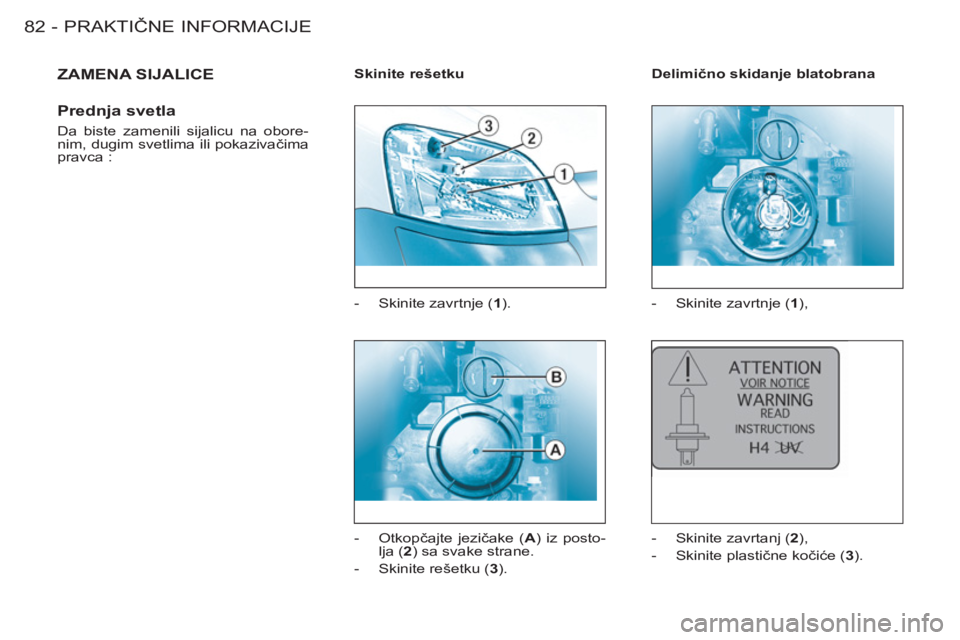

ZAMENA SIJALICE

Prednja svetla

Da biste zamenili sijalicu na obore-
nim, dugim svetlima ili pokazivačima
pravca :

Skinite rešetku



- Skinite zavrtnje ( 1
).

- Otkopčajte jezičake ( A
) iz posto-
lja ( 2
) sa svake strane.

- Skinite rešetku ( 3
).
Delimično skidanje blatobrana



- Skinite zavrtnje ( 1
),

- Skinite zavrtanj ( 2
),

- Skinite plastične kočiće ( 3
).

83 PRAKTIČNE INFORMACIJE-

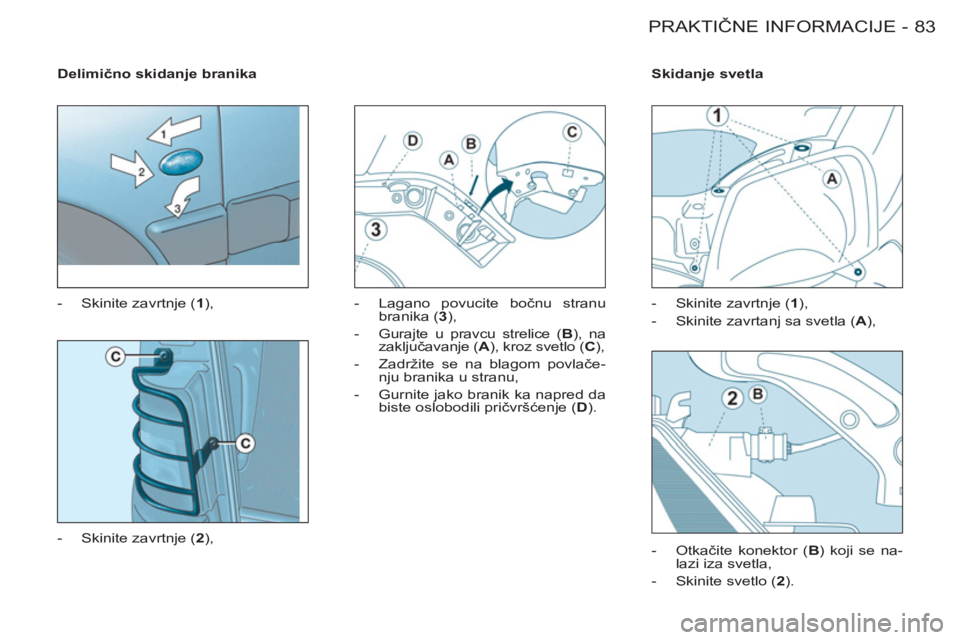

Delimično skidanje branika



- Skinite zavrtnje ( 1
),

- Skinite zavrtnje ( 2
),
- Lagano povucite bočnu stranu
branika ( 3
),

- Gurajte u pravcu strelice ( B
), na
zaključavanje ( A
), kroz svetlo ( C
),

- Zadržite se na blagom povlače-
nju branika u stranu,

- Gurnite jako branik ka napred da
biste oslobodili pričvršćenje ( D
).
Skidanje svetla



- Skinite zavrtnje ( 1
),

- Skinite zavrtanj sa svetla ( A
),

- Otkačite konektor ( B
) koji se na-
lazi iza svetla,

- Skinite svetlo ( 2
).

PRAKTIČNE INFORMACIJE84 -

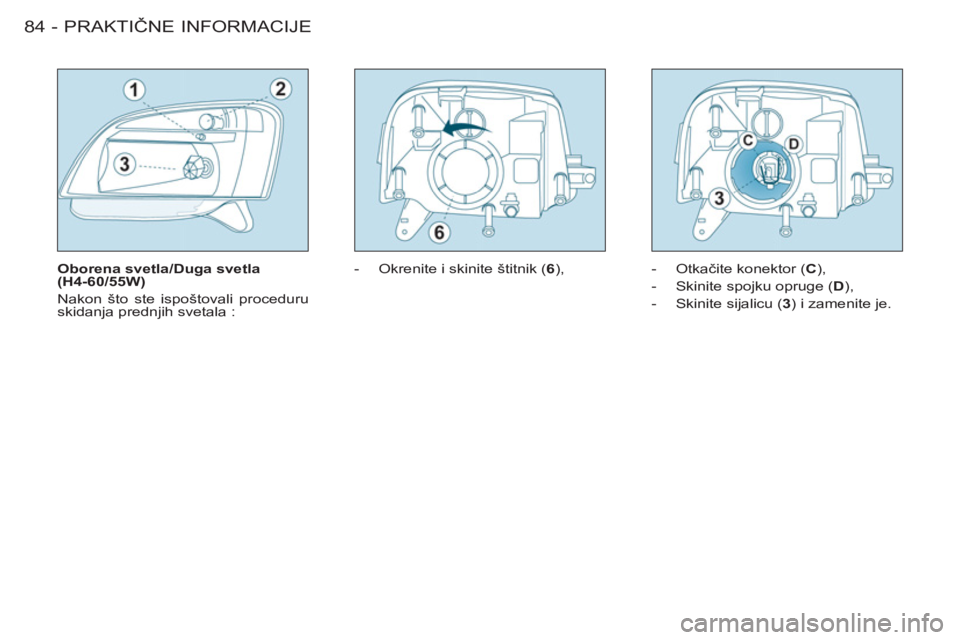

Oborena svetla/Duga svetla
(H4-60/55W)
Nakon što ste ispoštovali proceduru
skidanja prednjih svetala :

- Okrenite i skinite štitnik ( 6
),
- Otkačite konektor ( C
),

- Skinite spojku opruge ( D
),

- Skinite sijalicu ( 3
) i zamenite je.

85 PRAKTIČNE INFORMACIJE-

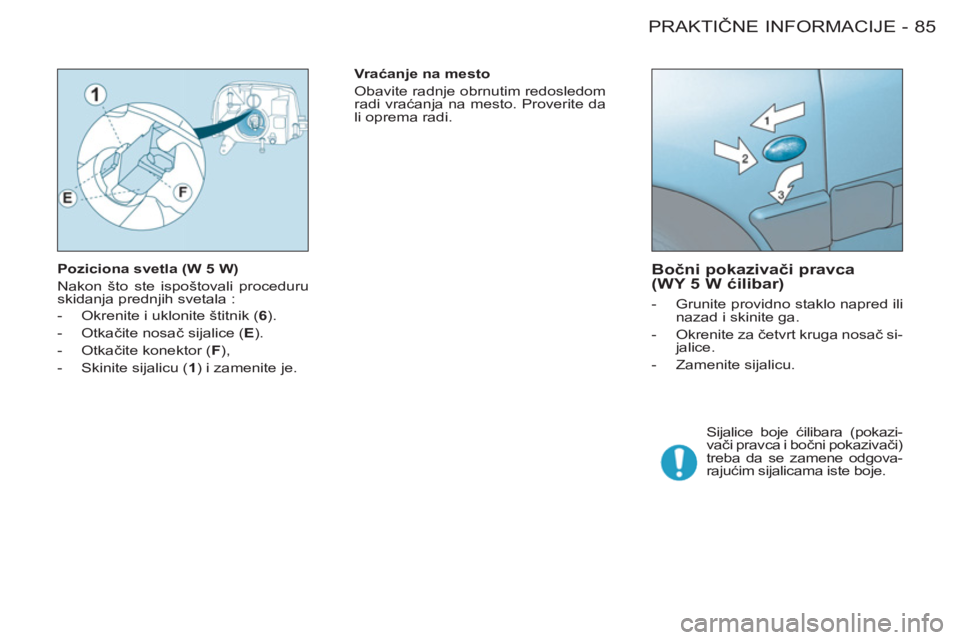

Poziciona svetla (W 5 W)
Nakon što ste ispoštovali proceduru
skidanja prednjih svetala :


- Okrenite i uklonite štitnik ( 6
).

- Otkačite nosač sijalice ( E
).

- Otkačite konektor ( F
),

- Skinite sijalicu ( 1
) i zamenite je.

Vr aćanje na mesto
Obavite radnje obrnutim redosledom
radi vraćanja na mesto. Proverite da
li oprema radi.


Bočni pokazivači pravca
(WY 5 W ćilibar)



- Grunite providno staklo napred ili
nazad i skinite ga.

- Okrenite za četvrt kruga nosač si-
jalice.

- Zamenite sijalicu.
Sijalice boje ćilibara (pokazi-
vači pravca i bočni pokazivači)
treba da se zamene odgova-
rajućim sijalicama iste boje.

PRAKTIČNE INFORMACIJE86 -

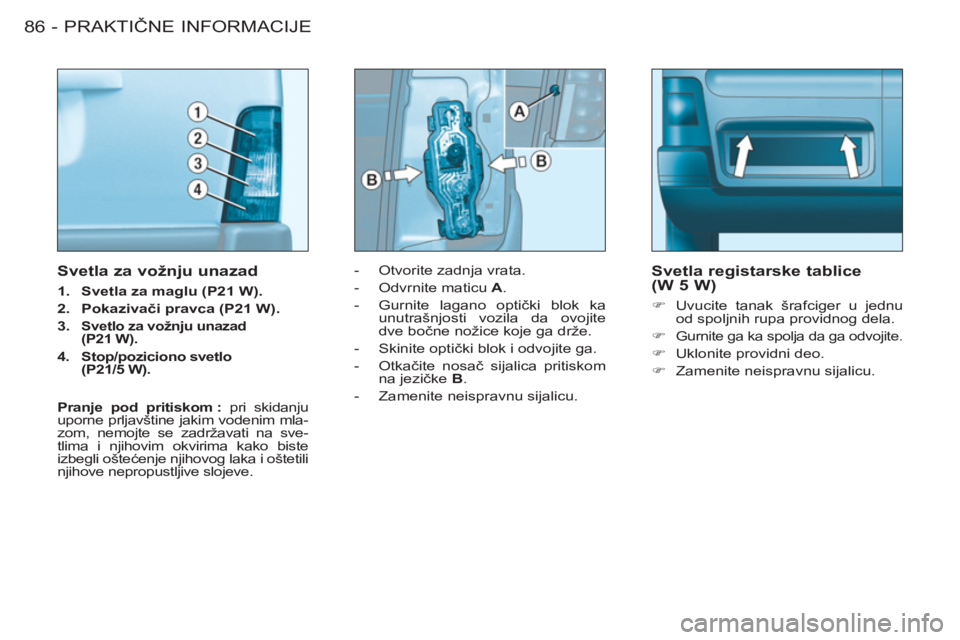

- Otvorite zadnja vrata.

- Odvrnite maticu A
.

- Gurnite lagano optički blok ka
unutrašnjosti vozila da ovojite
dve bočne nožice koje ga drže.

- Skinite optički blok i odvojite ga.

- Otkačite nosač sijalica pritiskom
na jezičke B.

- Zamenite neispravnu sijalicu.


Svetla registarske tablice
(W 5 W)


)
Uvucite tanak šrafciger u jednu
od spoljnih rupa providnog dela.

)

Gurnite ga ka spolja da ga odvojite.


)
Uklonite providni deo.

)
Zamenite neispravnu sijalicu.



Svetla za vožnju unazad



1.
Svetla za maglu (P21 W).


2.
Pokazivači pravca (P21 W).


3.

Svetlo za vožnju unazad
(P21 W).


4.
Stop/poziciono svetlo
(P21/5 W).


Pranje pod pritiskom :
pri skidanju
uporne prljavštine jakim vodenim mla-
zom, nemojte se zadržavati na sve-
tlima i njihovim okvirima kako biste
izbegli oštećenje njihovog laka i oštetili
njihove nepropustljive slojeve.
