15 TOMA DE CONTACTO-

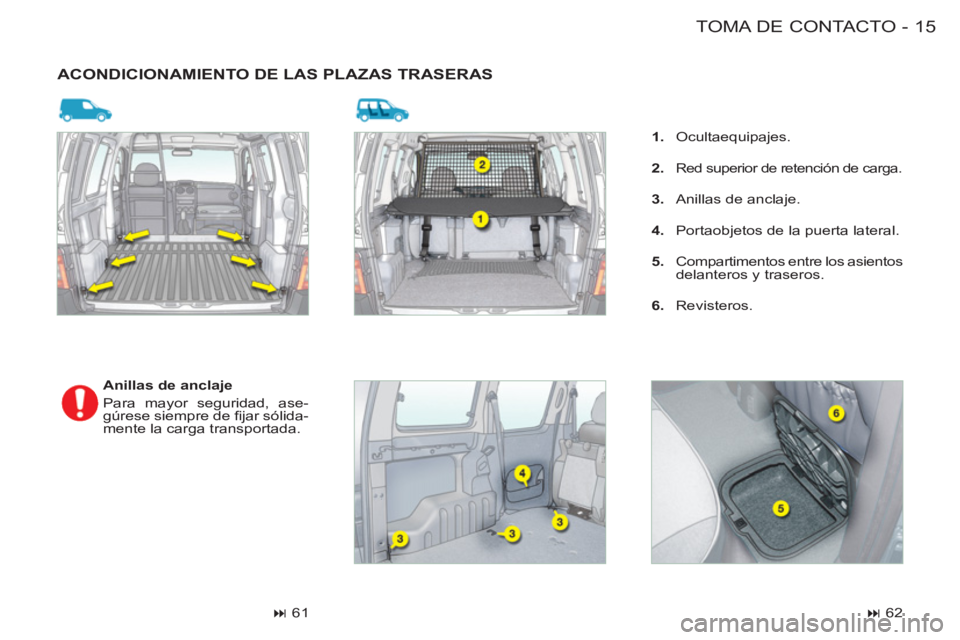

ACONDICIONAMIENTO DE LAS PLAZAS TRASERAS



Anillas de anclaje
Para mayor seguridad, ase-
gúrese siempre de fi jar sólida-
mente la carga transportada.



61



1.
Ocultaequipajes .

2.

Red superior de retención de carga.

3.
Anillas de anclaje .

4.
Portaobjetos de la puerta lateral .

5.
Compartimentos entre los asientos
delanteros y traseros .

6.
Revisteros.



62

TOMA DE CONTACTO16 -

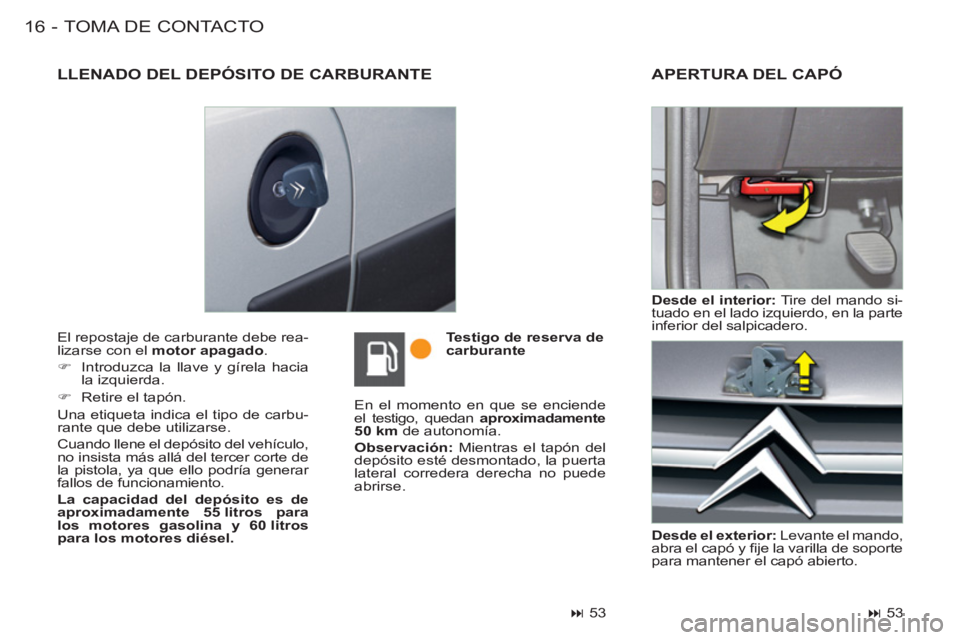

El repostaje de carburante debe rea-
lizarse con el motor apagado
.


)
Introduzca la llave y gírela hacia
la izquierda.

)
Retire el tapón.
Una etiqueta indica el tipo de carbu-
rante que debe utilizarse.
Cuando llene el depósito del vehículo,
no insista más allá del tercer corte de
la pistola, ya que ello podría generar
fallos de funcionamiento.

La capacidad del depósito es de
aproximadamente 55 litros para
los motores gasolina y 60 litros
para los motores diésel.

En el momento en que se enciende
el testigo, quedan aproximadamente
50 km
de autonomía.

Observación:
Mientras el tapón del
depósito esté desmontado, la puerta
lateral corredera derecha no puede
abrirse.

Desde el exterior:
Levante el mando,
abra el capó y fi je la varilla de soporte
para mantener el capó abierto.
APERTURA DEL CAPÓ

Desde el interior:
Tire del mando si-
tuado en el lado izquierdo, en la parte
inferior del salpicadero.

Testigo de reserva de
carburante



53



53



LLENADO DEL DEPÓSITO DE CARBURANTE

CONTROL DE MARCHA E INDICADORES

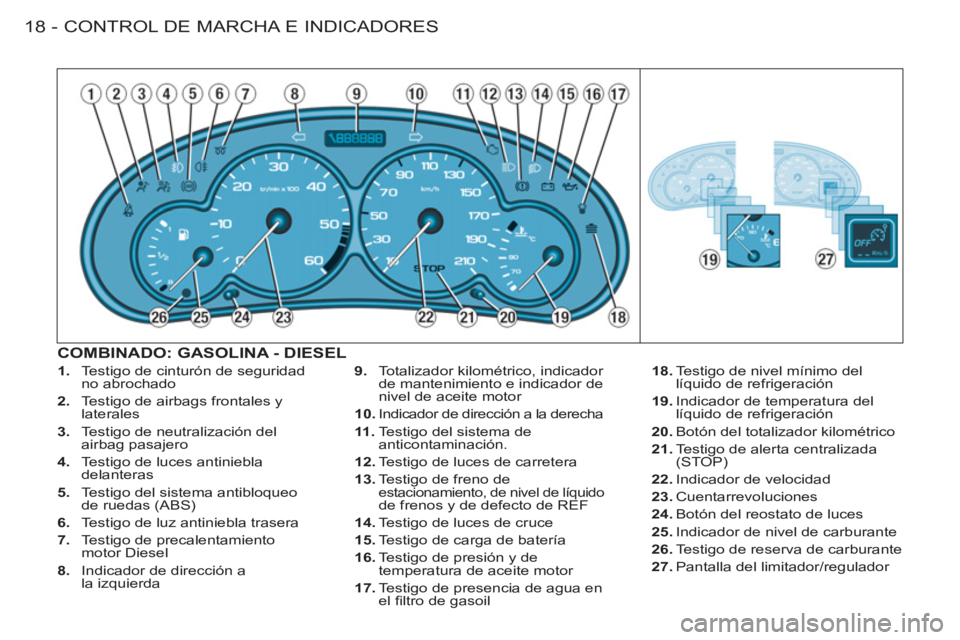

18 -


1.
Testigo de cinturón de seguridad
no abrochado

2.
Testigo de airbags frontales y
laterales

3.
Testigo de neutralización del
airbag pasajero

4.
Testigo de luces antiniebla
delanteras

5.
Testigo del sistema antibloqueo
de ruedas (ABS)

6.
Testigo de luz antiniebla trasera

7.
Testigo de precalentamiento
motor Diesel

8.
Indicador de dirección a
la izquierda
9.
Totalizador kilométrico, indicador
de mantenimiento e indicador de
nivel de aceite motor

10.
Indicador de dirección a la derecha

11 .
Testigo del sistema de
anticontaminación.

12.
Testigo de luces de carretera

13.
Testigo de freno de
estacionamiento, de nivel de líquido de frenos y de defecto de REF

14.
Testigo de luces de cruce

15.
Testigo de carga de batería

16.
Testigo de presión y de
temperatura de aceite motor

17.
Testigo de presencia de agua en
el fi ltro de gasoil
18.
Testigo de nivel mínimo del
líquido de refrigeración

19.
Indicador de temperatura del
líquido de refrigeración

20.
Botón del totalizador kilométrico

21.
Testigo de alerta centralizada
(STOP)

22.
Indicador de velocidad

23.
Cuentarrevoluciones

24.
Botón del reostato de luces

25.
Indicador de nivel de carburante

26.
Testigo de reserva de carburante

27.
Pantalla del limitador/regulador

COMBINADO: GASOLINA - DIESEL

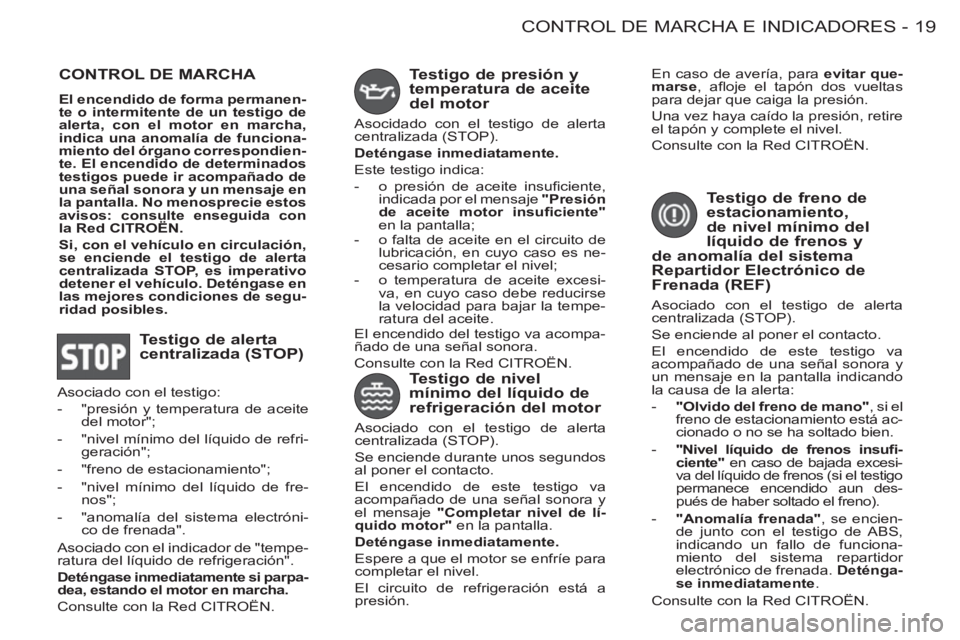

19CONTROL DE MARCHA E INDICADORES
-
CONTROL DE MARCHA


El encendido de forma permanen-
te o intermitente de un testigo de
alerta, con el motor en marcha,
indica una anomalía de funciona-
miento del órgano correspondien-
te. El encendido de determinados
testigos puede ir acompañado de
una señal sonora y un mensaje en
la pantalla. No menosprecie estos
avisos: consulte enseguida con
la Red CITROËN .

Si, con el vehículo en circulación,
se enciende el testigo de alerta
centralizada STOP, es imperativo
detener el vehículo. Deténgase en
las mejores condiciones de segu-
ridad posibles.


Testigo de alerta
centralizada (STOP)
Testigo de presión y
temperatura de aceite
del motor
Asocidado con el testigo de alerta
centralizada (STOP).

Deténgase inmediatamente.

Este testigo indica:


- o presión de aceite insufi ciente,
indicada por el mensaje "Presión
de aceite motor insufi ciente"

en la pantalla;

- o falta de aceite en el circuito de
lubricación, en cuyo caso es ne-
cesario completar el nivel;

- o temperatura de aceite excesi-
va, en cuyo caso debe reducirse
la velocidad para bajar la tempe-
ratura del aceite.
El encendido del testigo va acompa-
ñado de una señal sonora.
Consulte con la Red CITROËN.


Testigo de nivel
mínimo del líquido de
refrigeración del motor
Asociado con el testigo de alerta
centralizada (STOP).
Se enciende durante unos segundos
al poner el contacto.
El encendido de este testigo va
acompañado de una señal sonora y
el mensaje "Completar nivel de lí-
quido motor"
en la pantalla.

Deténgase inmediatamente.

Espere a que el motor se enfríe para
completar el nivel.
El circuito de refrigeración está a
presión.

Testigo de freno de
estacionamiento,
de nivel mínimo del
líquido de frenos y
de anomalía del sistema
Repartidor Electrónico de
Frenada (REF)
Asociado con el testigo de alerta
centralizada (STOP).
Se enciende al poner el contacto.
El encendido de este testigo va
acompañado de una señal sonora y
un mensaje en la pantalla indicando
la causa de la alerta:


- "Olvido del freno de mano"
, si el
freno de estacionamiento está ac-
cionado o no se ha soltado bien.

- "Nivel líquido de frenos insufi -
ciente"
en caso de bajada excesi-
va del líquido de frenos (si el testigo
permanece encendido aun des-
pués de haber soltado el freno).

- "Anomalía frenada"
, se encien-
de junto con el testigo de ABS,
indicando un fallo de funciona-
miento del sistema repartidor
electrónico de frenada. Deténga-
se inmediatamente
.
Consulte con la Red CITROËN. En caso de avería, para evitar que-
marse
, afl oje el tapón dos vueltas
para dejar que caiga la presión.
Una vez haya caído la presión, retire
el tapón y complete el nivel.
Consulte con la Red CITROËN.
Asociado con el testigo:


- "presión y temperatura de aceite
del motor";

- "nivel mínimo del líquido de refri-
geración";

- "freno de estacionamiento";

- "nivel mínimo del líquido de fre-
nos";

- "anomalía del sistema electróni-
co de frenada".
Asociado con el indicador de "tempe-
ratura del líquido de refrigeración".

Deténgase inmediatamente si parpa-
dea, estando el motor en marcha.
Consulte con la Red CITROËN.

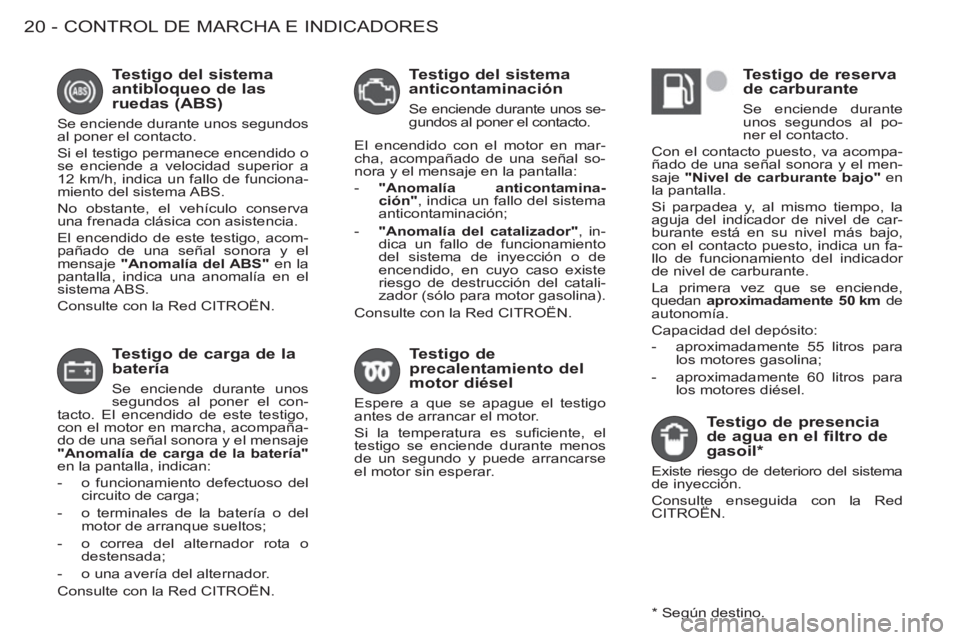

CONTROL DE MARCHA E INDICADORES
20 -

Testigo de carga de la
batería
Se enciende durante unos
segundos al poner el con-
tacto. El encendido de este testigo,
con el motor en marcha, acompaña-
do de una señal sonora y el mensaje
"Anomalía de carga de la batería"

en la pantalla, indican:


- o funcionamiento defectuoso del
circuito de carga;

- o terminales de la batería o del
motor de arranque sueltos;

- o correa del alternador rota o
destensada;

- o una avería del alternador.
Consulte con la Red CITROËN.


Testigo del sistema
anticontaminación
Se enciende durante unos se-
gundos al poner el contacto.
El encendido con el motor en mar-
cha, acompañado de una señal so-
nora y el mensaje en la pantalla:


- "Anomalía anticontamina-
ción"
, indica un fallo del sistema
anticontaminación;

- "Anomalía del catalizador"
, in-
dica un fallo de funcionamiento
del sistema de inyección o de
encendido, en cuyo caso existe
riesgo de destrucción del catali-
zador (sólo para motor gasolina).
Consulte con la Red CITROËN.


Testigo de
precalentamiento del
motor diésel
Espere a que se apague el testigo
antes de arrancar el motor.
Si la temperatura es sufi ciente, el
testigo se enciende durante menos
de un segundo y puede arrancarse
el motor sin esperar.


Testigo de reserva
de carburante
Se enciende durante
unos segundos al po-
ner el contacto.
Con el contacto puesto, va acompa-
ñado de una señal sonora y el men-
saje "Nivel de carburante bajo"
en
la pantalla.
Si parpadea y, al mismo tiempo, la
aguja del indicador de nivel de car-
burante está en su nivel más bajo,
con el contacto puesto, indica un fa-
llo de funcionamiento del indicador
de nivel de carburante.
La primera vez que se enciende,
quedan aproximadamente 50 km
de
autonomía.
Capacidad del depósito:


- aproximadamente 55 litros para
los motores gasolina;

- aproximadamente 60 litros para
los motores diésel.



Testigo de presencia
de agua en el filtro de
gasoil *

Existe riesgo de deterioro del sistema
de inyección.
Consulte enseguida con la Red
CITROËN.


Testigo del sistema
antibloqueo de las
ruedas (ABS)
Se enciende durante unos segundos
al poner el contacto.
Si el testigo permanece encendido o
se enciende a velocidad superior a
12 km/h, indica un fallo de funciona-
miento del sistema ABS.
No obstante, el vehículo conserva
una frenada clásica con asistencia.
El encendido de este testigo, acom-
pañado de una señal sonora y el
mensaje "Anomalía del ABS"
en la
pantalla, indica una anomalía en el
sistema ABS.
Consulte con la Red CITROËN.

*
Según destino.

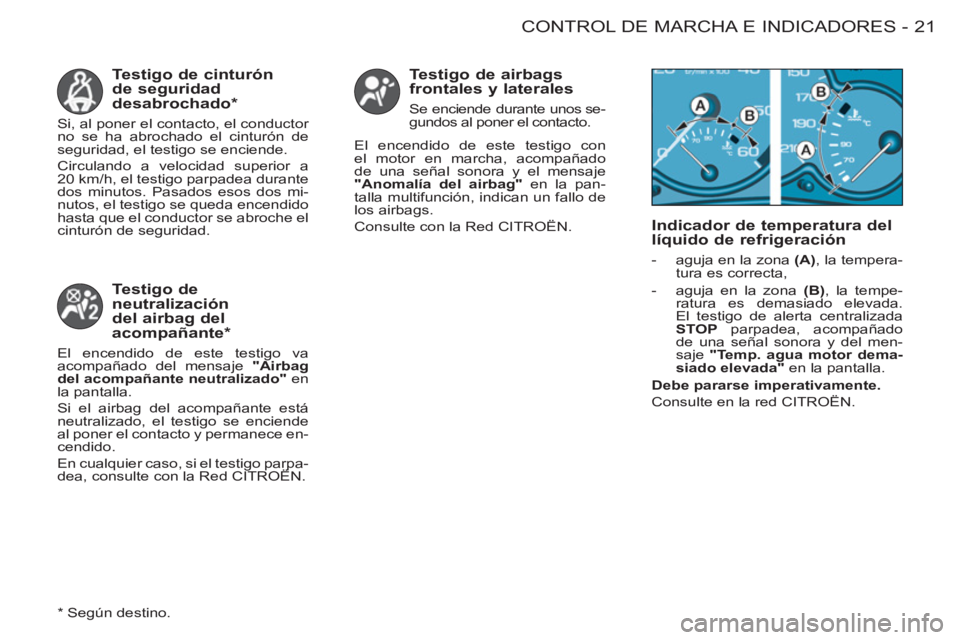

21CONTROL DE MARCHA E INDICADORES
-

Testigo de cinturón
de seguridad
desabrochado *

Si, al poner el contacto, el conductor
no se ha abrochado el cinturón de
seguridad, el testigo se enciende.
Circulando a velocidad superior a
20 km/h, el testigo parpadea durante
dos minutos. Pasados esos dos mi-
nutos, el testigo se queda encendido
hasta que el conductor se abroche el
cinturón de seguridad.


Indicador de temperatura del
líquido de refrigeración


- aguja en la zona (A)
, la tempera-
tura es correcta,

- aguja en la zona (B)
, la tempe-
ratura es demasiado elevada.
El testigo de alerta centralizada
STOP
parpadea, acompañado
de una señal sonora y del men-
saje "Temp. agua motor dema-
siado elevada"
en la pantalla.

Debe pararse imperativamente.

Consulte en la red CITROËN.

* Según destino.


Testigo de
neutralización
del airbag del
acompañante *

El encendido de este testigo va
acompañado del mensaje "Airbag
del acompañante neutralizado"
en
la pantalla.
Si el airbag del acompañante está
neutralizado, el testigo se enciende
al poner el contacto y permanece en-
cendido.
En cualquier caso, si el testigo parpa-
dea, consulte con la Red CITROËN.


Testigo de airbags
frontales y laterales
Se enciende durante unos se-
gundos al poner el contacto.
El encendido de este testigo con
el motor en marcha, acompañado
de una señal sonora y el mensaje
"Anomalía del airbag"
en la pan-
talla multifunción, indican un fallo de
los airbags.
Consulte con la Red CITROËN.

CONTROL DE MARCHA E INDICADORES
22 -

Indicador de mantenimiento

Le informa del vencimiento de la
próxima revisión que debe efectuar
conforme al plan de mantenimiento
del constructor. 5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a adoptar su funcionamiento
normal y la pantalla indica el kilome-
traje total o parcial.

El vencimiento hasta la próxima
revisión es inferior a 1 000 km.

Ejemplo:
le quedan 900 km por recorrer hasta la próxima revisión.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica:
5 segundos después de poner el con-
tacto, el totalizador kilométrico vuelve
a adoptar su funcionamiento normal y
la llave se queda encendida.
Le indica que próximamente debe
realizar una revisión. La pantalla in-
dica el kilometraje total o parcial.
El vencimiento de revisión se ha
sobrepasado.
Cada vez que pone el contacto y du-
rante 5 segundos, la llave y el kilo-
metraje sobrepasado parpadean.

Ejemplo:
ha sobrepasado el venci-
miento de revisión en 300 km, debe
efectuar la revisión de su vehículo
rápidamente.
Al poner el contacto y durante 5 se-
gundos, la pantalla indica:
5 segundos después de poner el
contacto, el totalizador kilométrico
vuelve a adoptar su funcionamiento
normal y la llave se queda encendida.
La pantalla indica el kilometraje total
o parcial.

Observación:
la llave se enciende
en el caso de que haya sobrepasado
el vencimiento en dos años.

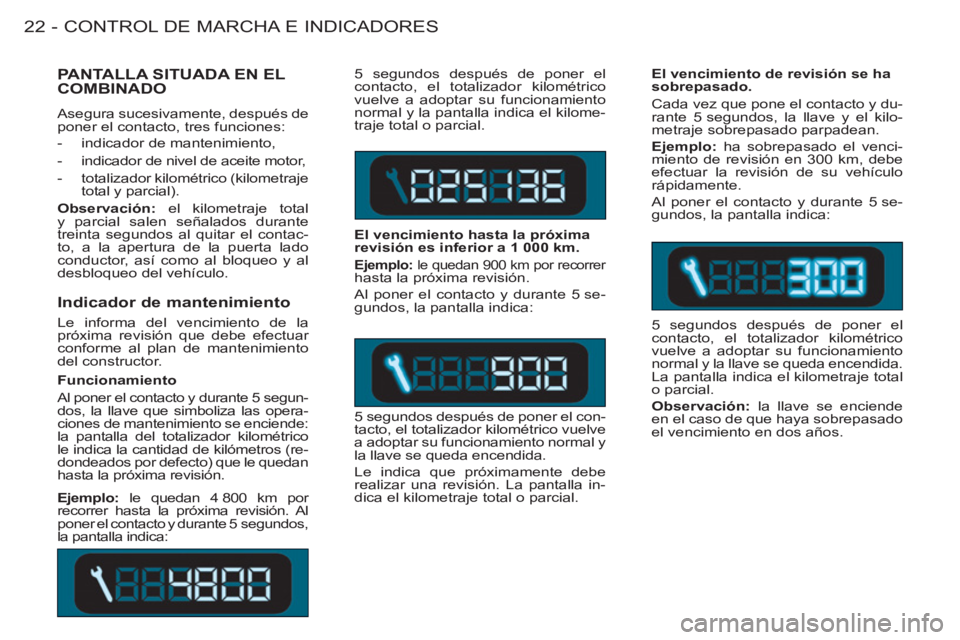

PANTALLA SITUADA EN EL
COMBINADO
Asegura sucesivamente, después de
poner el contacto, tres funciones:


- indicador de mantenimiento,

- indicador de nivel de aceite motor,

- totalizador kilométrico (kilometraje
total y parcial).

Observación: el kilometraje total
y parcial salen señalados durante
treinta segundos al quitar el contac-
to, a la apertura de la puerta lado
conductor, así como al bloqueo y al
desbloqueo del vehículo.

Ejemplo:
le quedan 4 800 km por
recorrer hasta la próxima revisión. Al
poner el contacto y durante 5 segundos,
la pantalla indica:
Funcionamiento
Al poner el contacto y durante 5 segun-
dos, la llave que simboliza las opera-
ciones de mantenimiento se enciende:
la pantalla del totalizador kilométrico
le indica la cantidad de kilómetros (re-
dondeados por defecto) que le quedan
hasta la próxima revisión.
