2010 PEUGEOT 3008 Manual del propietario (in Spanish)

124
Reglaje en altura
Testigo no abrochado/desabrochado
de cinturón delantero
Bloqueo

 Tire de la correa, e inserte la punta
en el cajetín.

 Verifi que el bloqueo tirando fuerte-
mente de la correa.
 Para encontrar el punto de engan-
che, presione el mando A y desli-
ce el cinturón hasta encontrar una
muesca.
Al poner el contacto, este tes-
tigo se enciende en la pantalla
de los testigos de cinturón y de
airbag frontal pasajero, cuando
el conductor y/o el pasajero delantero
no se han abrochado el cinturón de se-
guridad.
A partir de aproximadamente 20 km/h y
durante dos minutos, este testigo par-
padea acompañado de una señal so-
nora. Pasados estos dos minutos, este
testigo se queda encendido hasta que
el conductor y/o el pasajero delantero
no se han abrochado su cinturón de se-
guridad.
Desbloqueo

 Pulse el botón rojo del cajetín.

 Acompañe el enrollamiento del cin-
turón. CINTURONES DE SEGURIDAD
Cinturones de seguridad delanteros
Los cinturones de seguridad delanteros
están equipados con un sistema de pre-
tensión pirotécnica y con limitador de es-
fuerzo.
Este sistema mejora la seguridad en las
plazas delanteras durante los choques
frontales. En función de la importancia del
choque, el sistema de pretensión pirotéc-
nica tensa instantáneamente los cinturo-
nes contra el cuerpo de los ocupantes.
Los cinturones con pretensión pirotécni-
ca están activos cuando el contacto está
puesto.
El limitador de esfuerzo atenúa la presión
del cinturón contra el tórax del ocupante,
mejorando así su protección.

125

1. Testigo de no abrochado/desabro-
chado de los cinturones delanteros
y/o traseros.

2. Testigo de cinturón delantero iz-
quierdo.

3.
Testigo de cinturón delantero derecho.
4. Testigo de cinturón trasero derecho.

5. Testigo de cinturón trasero central.

6. Testigo de cinturón trasero izquierdo.
Pantalla de los testigos de no
abrochado/desabrochado de cinturón
Cinturones de seguridad traseros
Las plazas traseras están equipadas
cada una de ellas con un cinturón de
seguridad, dotado de tres puntos de en-
ganche y de un carrete enrollador con
limitador de esfuerzo (excepto el pasa-
jero trasero central).
Testigo de desabrochado de cinturón
Este testigo se enciende en
la pantalla de los testigos de
cinturón y de airbag frontal pa-
sajero, cuando uno o varios pa-
sajeros traseros se han desabrochado
el cinturón de seguridad.
A partir de aproximadamente 20 km/h y
durante dos minutos, este testigo parpa-
dea acompañado de una señal sonora.
Pasados estos dos minutos, este testigo
se queda encendido hasta que uno o va-
rios pasajeros traseros no se han abro-
chado su cinturón de seguridad.
Bloqueo

 Tire de la correa, e inserte la punta
en el cajetín.

 Verifi que el bloqueo tirando fuerte-
mente de la correa.
Desbloqueo

 Pulse el botón rojo del cajetín.

 Acompañe el enrollamiento del cin-
turón.
En la pantalla de los testigos de cintu-
rón y de airbag frontal pasajero, el tes-
tigo correspondiente 2 ó 3 se enciende
en rojo, si el cinturón no está abrochado
o está desabrochado. Al poner el contacto, motor en marcha
o vehículo circulando a una velocidad
inferior a aproximadamente 20 km/h,
los testigos correspondientes
4 , 5 y 6
se encienden aproximadamente 30 se-
gundos en rojo, si el cinturón no está
abrochado.
Vehículo circulando a una velocidad
superior a aproximadamente 20 km/h,
el testigo correspondiente 4 , 5 ó 6 se
enciende en rojo, acompañado de una
señal sonora y de un mensaje en la
pantalla multifunción, cuando un pa-
sajero trasero se ha desabrochado su
cinturón.
Pantalla de los testigos de
desabrochado de cinturón

126

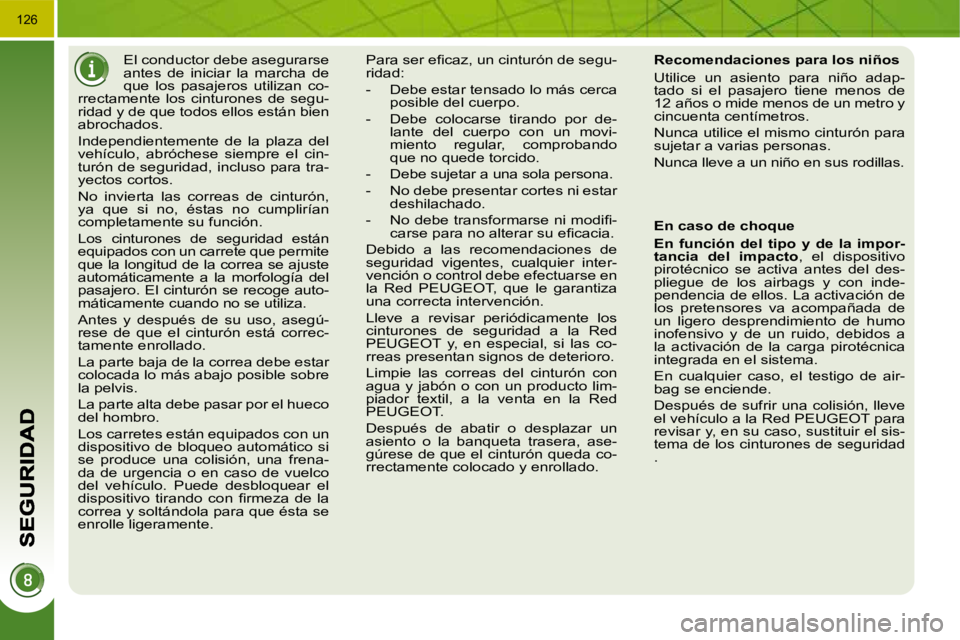

El conductor debe asegurarse
antes de iniciar la marcha de
que los pasajeros utilizan co-
rrectamente los cinturones de segu-
ridad y de que todos ellos están bien
abrochados.
Independientemente de la plaza del
vehículo, abróchese siempre el cin-
turón de seguridad, incluso para tra-
yectos cortos.
No invierta las correas de cinturón,
ya que si no, éstas no cumplirían
completamente su función.
Los cinturones de seguridad están
equipados con un carrete que permite
que la longitud de la correa se ajuste
automáticamente a la morfología del
pasajero. El cinturón se recoge auto-
máticamente cuando no se utiliza.
Antes y después de su uso, asegú-
rese de que el cinturón está correc-
tamente enrollado.
La parte baja de la correa debe estar
colocada lo más abajo posible sobre
la pelvis.
La parte alta debe pasar por el hueco
del hombro.
Los carretes están equipados con un
dispositivo de bloqueo automático si
se produce una colisión, una frena-
da de urgencia o en caso de vuelco
del vehículo. Puede desbloquear el
dispositivo tirando con fi rmeza de la
correa y soltándola para que ésta se
enrolle ligeramente. Para ser efi caz, un cinturón de segu-
ridad:
- Debe estar tensado lo más cerca
posible del cuerpo.
- Debe colocarse tirando por de- lante del cuerpo con un movi-
miento regular, comprobando
que no quede torcido.
- Debe sujetar a una sola persona.
- No debe presentar cortes ni estar deshilachado.
- No debe transformarse ni modifi - carse para no alterar su efi cacia.
Debido a las recomendaciones de
seguridad vigentes, cualquier inter-
vención o control debe efectuarse en
la Red PEUGEOT, que le garantiza
una correcta intervención.
Lleve a revisar periódicamente los
cinturones de seguridad a la Red
PEUGEOT y, en especial, si las co-
rreas presentan signos de deterioro.
Limpie las correas del cinturón con
agua y jabón o con un producto lim-
piador textil, a la venta en la Red
PEUGEOT.
Después de abatir o desplazar un
asiento o la banqueta trasera, ase-
gúrese de que el cinturón queda co-
rrectamente colocado y enrollado. Recomendaciones para los niños
Utilice un asiento para niño adap-
tado si el pasajero tiene menos de
12 años o mide menos de un metro y
cincuenta centímetros.
Nunca utilice el mismo cinturón para
sujetar a varias personas.
Nunca lleve a un niño en sus rodillas.
En caso de choque

En función del tipo y de la impor-
tancia del impacto , el dispositivo
pirotécnico se activa antes del des-
pliegue de los airbags y con inde-
pendencia de ellos. La activación de
los pretensores va acompañada de
un ligero desprendimiento de humo
inofensivo y de un ruido, debidos a
la activación de la carga pirotécnica
integrada en el sistema.
En cualquier caso, el testigo de air-
bag se enciende.
Después de sufrir una colisión, lleve
el vehículo a la Red PEUGEOT para
revisar y, en su caso, sustituir el sis-
tema de los cinturones de seguridad
.

127
AIRBAGS
La activación del o de los air-
bags va acompañada de un
ligero desprendimiento de
humo inofensivo y de un ruido, debi-
do a la activación de la carga pirotéc-
nica integrada en el sistema.
Este humo no es nocivo, pero puede ser
irritante para las personas sensibles.
El ruido de la detonación puede oca-
sionar una ligera disminución de la
capacidad auditiva durante un breve
lapso de tiempo.
Airbags frontales
Sistema que protege, en caso de cho-
que frontal violento, al conductor y al
pasajero delantero a fi n de limitar los
riesgos de traumatismos en la cabeza
y en el busto.
Para el conductor, está integrado en
el centro del volante; para el pasajero
delantero, en el panel de instrumentos
encima de la guantera.
Activación
Se activan simultáneamente, salvo si el
airbag frontal pasajero está neutraliza-
do, en caso de choque frontal violento
aplicado en toda o parte de la zona de
impacto frontal A , según el eje longi-
tudinal del vehículo en un plano hori-
zontal y en sentido de delante hacia la
parte de atrás del vehículo.
El airbag frontal se interpone entre el
ocupante delantero del vehículo y el
panel de instrumentos para amortiguar
su proyección hacia delante.
Zonas de detección de choque

A. Zona de impacto frontal

B. Zona de impacto lateral

Los airbags no funcionan
con el contacto cortado.
Este equipamiento sólo se
despliega una vez. Si se produce un
segundo choque (durante el mismo
accidente o en otro), el airbag no se
disparará.
Sistema diseñado para optimizar la se-
guridad de los ocupantes (excepto del
pasajero trasero central) en caso de
colisiones violentas. Complementa la
acción de los cinturones de seguridad
equipados con limitador de esfuerzo (ex-
cepto para el pasajero trasero central).
Los detectores electrónicos registran y
analizan los choques frontales y latera-
les producidos en las zonas de detec-
ción de impacto:
- En caso de choque violento, los airbags
se despliegan instantáneamente para
proteger a los ocupantes del vehículo
(excepto al pasajero trasero central).
Inmediatamente después del choque,
los airbags se desinfl an rápidamente
para no obstaculizar la visibilidad o la
posible salida de los ocupantes.
- En caso de choque poco violento, de impacto en la parte trasera y en
determinadas condiciones de vuel-
co, los airbags no se desplegarán.
En estas situaciones, el cinturón de
seguridad es sufi ciente para garan-
tizar una protección óptima.

128
Si uno de los dos testigos de
airbags se encienden perma-
nentemente, no instale ningún
asiento para niño en la plaza pasaje-
ro delantero.
Haga que se lo comprueben en la
Red PEUGEOT.
Anomalía de funcionamiento Si este testigo se enciende en
el combinado, acompañado de
una señal sonora y de un men-
saje en la pantalla multifunción,
consulte la Red PEUGEOT
para que le revisen el sistema. Los air-
bags podrían no activarse nuevamente
en caso de choque violento.
Reactivación
En cuanto retire el asiento para niño,
ponga el mando en posición
"ON" para
activar nuevamente el airbag y asegu-
rar de esta manera la seguridad de su
pasajero delantero en caso de choque.
Contacto puesto, este testigo
se enciende en el cuadro de
los testigos de cinturón y de
airbag frontal pasajero duran-
te aproximadamente un minu-
to, si el airbag frontal pasajero
está activado.
Para asegurar la seguridad de
su hijo, neutralice imperativa-
mente el airbag frontal pasaje-
ro cuando instala un asiento para niño
"de espaldas al sentido de la circula-
ción" en el asiento pasajero delantero.
Si no, el niño correrá riesgos de lesio-
nes graves e incluso de muerte duran-
te el despliegue del airbag.
En función de su versión, este
testigo se enciende, o bien
en el combinado, o bien en el
cuadro de los testigos de cin-
turón y de airbag frontal pasa-
jero, contacto puesto y durante todo el
periodo de neutralización. Si este testigo parpadea, con-
sulte la Red PEUGEOT. El air-
bag frontal pasajero podría no
volver a dispararse en caso
de choque violento.
Neutralización
Se puede neutralizar únicamente el air-
bag frontal pasajero:

 contacto quitado , introduzca la
llave en el mando de neutralización
del airbag pasajero,

 gírela en posición "OFF" ,

 y después, retírela manteniendo
esta posición.

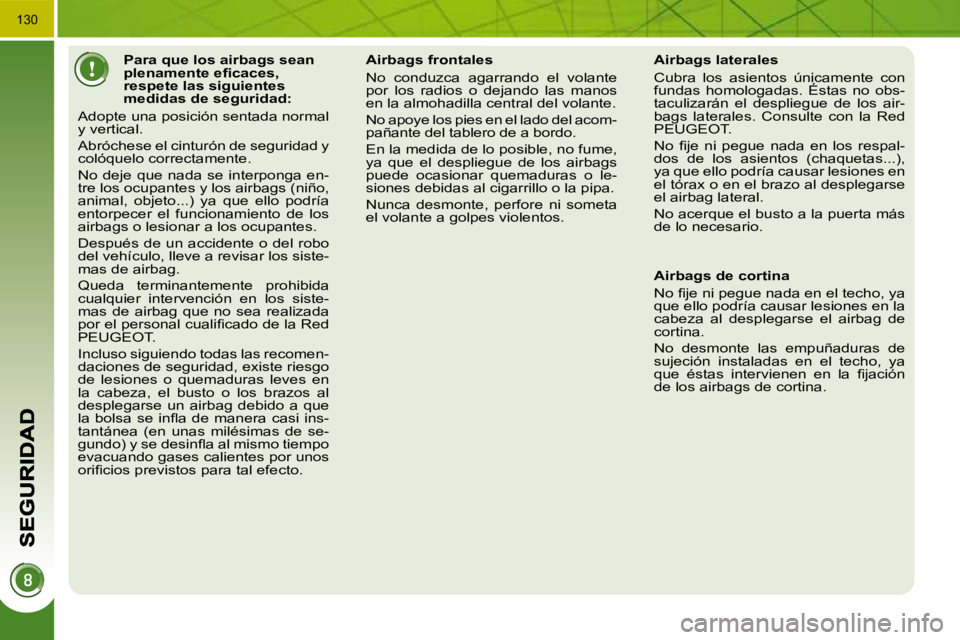

Para que los airbags sean
plenamente efi caces,
respete las siguientes
medidas de seguridad:
Adopte una posición sentada normal
y vertical.
Abróchese el cinturón de seguridad y
colóquelo correctamente.
No deje que nada se interponga en-
tre los ocupantes y los airbags (niño,
animal, objeto...) ya que ello podría
entorpecer el funcionamiento de los
airbags o lesionar a los ocupantes.
Después de un accidente o del robo
del vehículo, lleve a revisar los siste-
mas de airbag.
Queda terminantemente prohibida
cualquier intervención en los siste-
mas de airbag que no sea realizada
por el personal cualifi cado de la Red
PEUGEOT.
Incluso siguiendo todas las recomen-
daciones de seguridad, existe riesgo
de lesiones o quemaduras leves en
la cabeza, el busto o los brazos al
desplegarse un airbag debido a que
la bolsa se infl a de manera casi ins-
tantánea (en unas milésimas de se-
gundo) y se desinfl a al mismo tiempo
evacuando gases calientes por unos
orifi cios previstos para tal efecto. Airbags frontales
No conduzca agarrando el volante
por los radios o dejando las manos
en la almohadilla central del volante.
No apoye los pies en el lado del acom-
pañante del tablero de a bordo.
En la medida de lo posible, no fume,
ya que el despliegue de los airbags
puede ocasionar quemaduras o le-
siones debidas al cigarrillo o la pipa.
Nunca desmonte, perfore ni someta
el volante a golpes violentos.
Airbags laterales
Cubra los asientos únicamente con
fundas homologadas. Éstas no obs-
taculizarán el despliegue de los air-
bags laterales. Consulte con la Red
PEUGEOT.
No fi je ni pegue nada en los respal-
dos de los asientos (chaquetas...),
ya que ello podría causar lesiones en
el tórax o en el brazo al desplegarse
el airbag lateral.
No acerque el busto a la puerta más
de lo necesario.
Airbags de cortina
No fi je ni pegue nada en el techo, ya
que ello podría causar lesiones en la
cabeza al desplegarse el airbag de
cortina.
No desmonte las empuñaduras de
sujeción instaladas en el techo, ya
que éstas intervienen en la fi jación
de los airbags de cortina.
130

129
Airbags laterales
Sistema que protege, en caso de cho-
que lateral violento, al conductor y al
pasajero delantero a fi n de limitar los
riesgos de traumatismos en el tórax.
Cada airbag lateral está integrado en la
parte delantera, en la armadura del res-
paldo del asiento, del lado de la puerta.
Activación
Se activan unilateralmente en caso de
choque lateral violento aplicado en toda
o parte de la zona de impacto lateral B ,
produciéndose perpendicularmente en
el eje longitudinal del vehículo en un
plano horizontal y en sentido desde el
exterior hacia el interior del vehículo.
Airbags de cortina
Sistema que protege, en caso de cho-
que lateral violento, al conductor y a los
pasajeros (excepto al pasajero trasero
central) con el fi n de limitar el riesgo de
traumatismo en el lateral de la cabeza.
Los airbags de cortina están integrados
en los montantes y en la parte superior
del habitáculo. Anomalía de funcionamiento
Activación
Se dispara de manera simultánea a los
airbags laterales correspondientes en
caso de choque lateral violento en toda
o parte de la zona de impacto lateral
B ,
que se produzca perpendicularmente al
eje longitudinal del vehículo en un plano
horizontal y en sentido desde el exterior
hacia el interior del vehículo.
El airbag de cortina se interpone entre
el ocupante delantero o trasero del ve-
hículo y las lunas.
Al producirse un choque la-
teral poco violento o en caso
de vuelco, el airbag podría no
dispararse.
En colisiones traseras o frontales, el
airbag no se disparará.
Zonas de detección de choque

A. Zona de impacto frontal.

B. Zona de impacto lateral. Si este testigo se enciende en
el cuadro de a bordo, acompa-
ñado de una señal sonora y de
un mensaje en la pantalla mul-
tifunción, consulte con la red
PEUGEOT para proceder a la revisión
del sistema. Los airbags podrían no dis-
pararse en caso de choque violento.
El airbag lateral se interpone entre el
ocupante delantero del vehículo y el
panel de puerta correspondiente.

Para que los airbags sean
plenamente efi caces,
respete las siguientes
medidas de seguridad:
Adopte una posición sentada normal
y vertical.
Abróchese el cinturón de seguridad y
colóquelo correctamente.
No deje que nada se interponga en-
tre los ocupantes y los airbags (niño,
animal, objeto...) ya que ello podría
entorpecer el funcionamiento de los
airbags o lesionar a los ocupantes.
Después de un accidente o del robo
del vehículo, lleve a revisar los siste-
mas de airbag.
Queda terminantemente prohibida
cualquier intervención en los siste-
mas de airbag que no sea realizada
por el personal cualifi cado de la Red
PEUGEOT.
Incluso siguiendo todas las recomen-
daciones de seguridad, existe riesgo
de lesiones o quemaduras leves en
la cabeza, el busto o los brazos al
desplegarse un airbag debido a que
la bolsa se infl a de manera casi ins-
tantánea (en unas milésimas de se-
gundo) y se desinfl a al mismo tiempo
evacuando gases calientes por unos
orifi cios previstos para tal efecto. Airbags frontales
No conduzca agarrando el volante
por los radios o dejando las manos
en la almohadilla central del volante.
No apoye los pies en el lado del acom-
pañante del tablero de a bordo.
En la medida de lo posible, no fume,
ya que el despliegue de los airbags
puede ocasionar quemaduras o le-
siones debidas al cigarrillo o la pipa.
Nunca desmonte, perfore ni someta
el volante a golpes violentos.
Airbags laterales
Cubra los asientos únicamente con
fundas homologadas. Éstas no obs-
taculizarán el despliegue de los air-
bags laterales. Consulte con la Red
PEUGEOT.
No fi je ni pegue nada en los respal-
dos de los asientos (chaquetas...),
ya que ello podría causar lesiones en
el tórax o en el brazo al desplegarse
el airbag lateral.
No acerque el busto a la puerta más
de lo necesario.
Airbags de cortina
No fi je ni pegue nada en el techo, ya
que ello podría causar lesiones en la
cabeza al desplegarse el airbag de
cortina.
No desmonte las empuñaduras de
sujeción instaladas en el techo, ya
que éstas intervienen en la fi jación
de los airbags de cortina.
130
