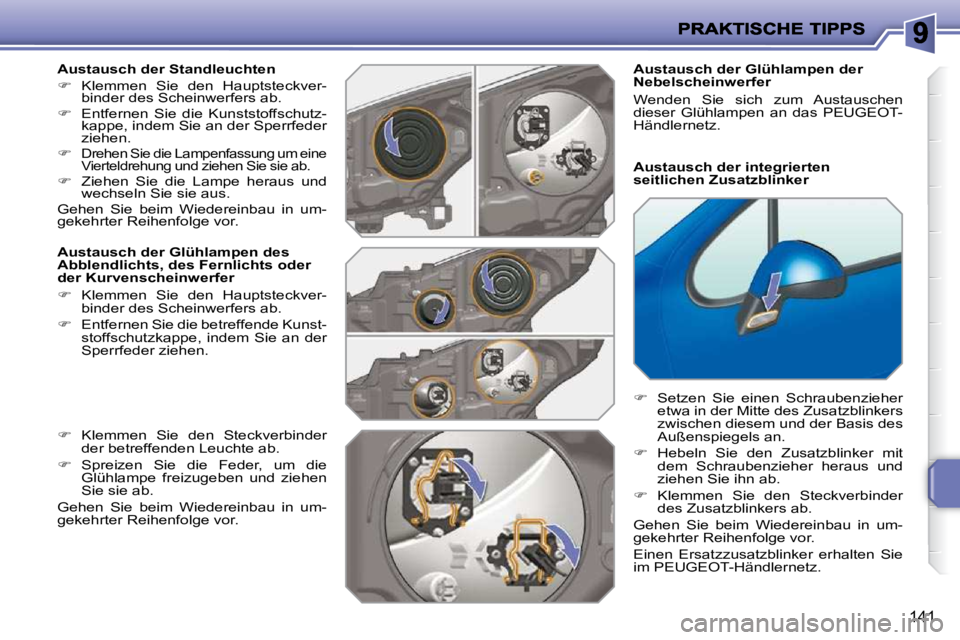

Austausch der Standleuchten

 Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.

 Entfernen Sie die Kunststoffschutz-
kappe, indem Sie an der Sperrfeder
ziehen.


Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

 Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts, des Fernlichts oder
der Kurvenscheinwerfer

 Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.

 Entfernen Sie die betreffende Kunst-
stoffschutzkappe, indem Sie an der
Sperrfeder ziehen.

 Klemmen Sie den Steckverbinder
der betreffenden Leuchte ab.

 Spreizen Sie die Feder, um die
Glühlampe freizugeben und ziehen
Sie sie ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor. Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich zum Austauschen
dieser Glühlampen an das PEUGEOT-
Händlernetz.
Austausch der integrierten
seitlichen Zusatzblinker

 Setzen Sie einen Schraubenzieher
etwa in der Mitte des Zusatzblinkers
zwischen diesem und der Basis des
Außenspiegels an.

 Hebeln Sie den Zusatzblinker mit
dem Schraubenzieher heraus und
ziehen Sie ihn ab.

 Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzzusatzblinker erhalten Sie
im PEUGEOT-Händlernetz.

i
i
142

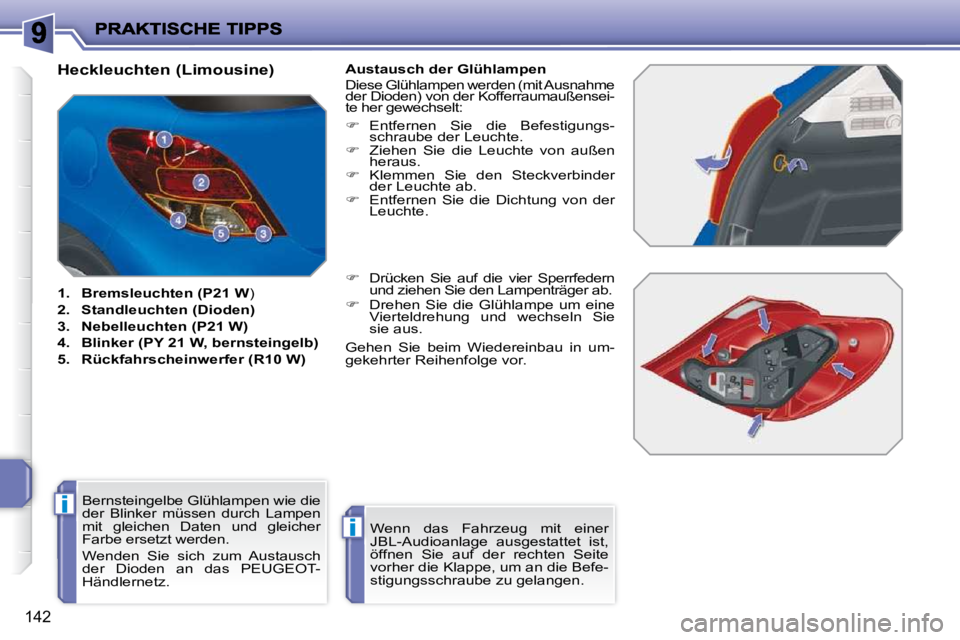

Heckleuchten (Limousine)

1. Bremsleuchten (P21 W )

2. Standleuchten (Dioden)

3. Nebelleuchten (P21 W)

4. Blinker (PY 21 W, bernsteingelb)

5. Rückfahrscheinwerfer (R10 W) Austausch der Glühlampen
Diese Glühlampen werden (mit Ausnahme
der Dioden) von der Kofferraumaußensei-
te her gewechselt:

 Entfernen Sie die Befestigungs-
schraube der Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Entfernen Sie die Dichtung von der
Leuchte.

 Drücken Sie auf die vier Sperrfedern
und ziehen Sie den Lampenträger ab.

 Drehen Sie die Glühlampe um eine
Vierteldrehung und wechseln Sie
sie aus.
Wenn das Fahrzeug mit einer
JBL-Audioanlage ausgestattet ist,
öffnen Sie auf der rechten Seite
vorher die Klappe, um an die Befe-
stigungsschraube zu gelangen.
Bernsteingelbe Glühlampen wie die
der Blinker müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.
Wenden Sie sich zum Austausch
der Dioden an das PEUGEOT-
Händlernetz. Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

!
143

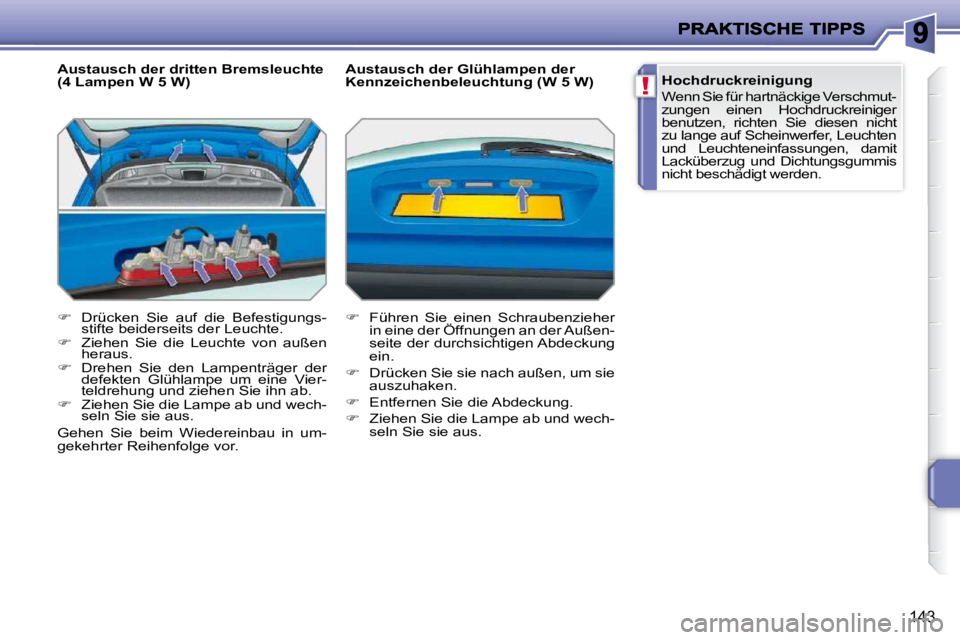

Austausch der dritten Bremsleuchte
(4 Lampen W 5 W)

 Drücken Sie auf die Befestigungs-
stifte beiderseits der Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Drehen Sie den Lampenträger der
defekten Glühlampe um eine Vier-
teldrehung und ziehen Sie ihn ab.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen Schraubenzieher
in eine der Öffnungen an der Außen-
seite der durchsichtigen Abdeckung
ein.

 Drücken Sie sie nach außen, um sie
auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Hochdruckreinigung
Wenn Sie für hartnäckige Verschmut-
zungen einen Hochdruckreiniger
benutzen, richten Sie diesen nicht
zu lange auf Scheinwerfer, Leuchten
und Leuchteneinfassungen, damit
Lacküberzug und Dichtungsgummis
nicht beschädigt werden.

i
144

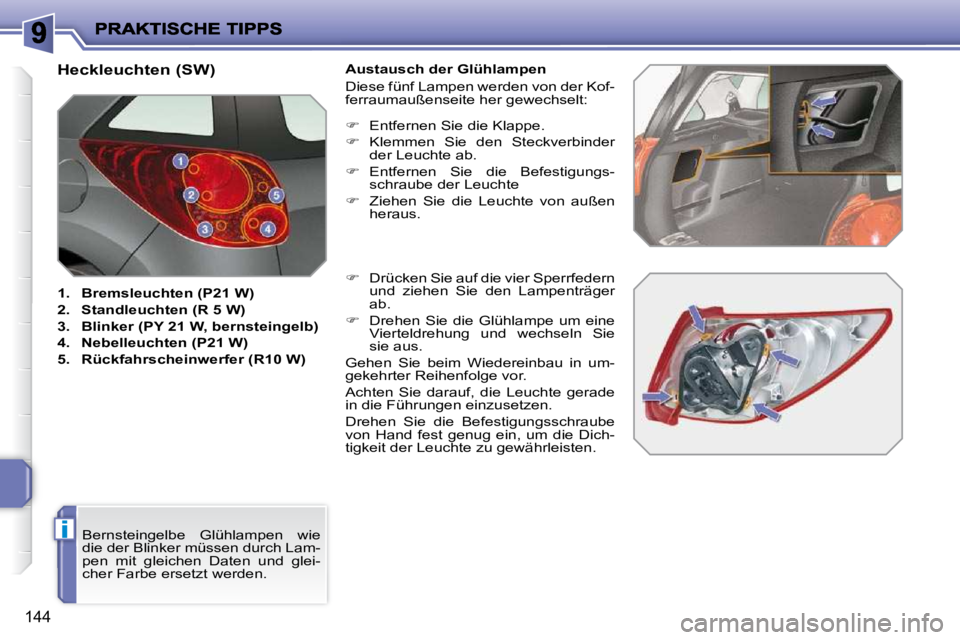

Heckleuchten (SW)

1. Bremsleuchten (P21 W)

2. Standleuchten (R 5 W)

3. Blinker (PY 21 W, bernsteingelb)

4. Nebelleuchten (P21 W)

5. Rückfahrscheinwerfer (R10 W) Austausch der Glühlampen
Diese fünf Lampen werden von der Kof-
ferraumaußenseite her gewechselt:

 Entfernen Sie die Klappe.

 Klemmen Sie den Steckverbinder
der Leuchte ab.

 Entfernen Sie die Befestigungs-
schraube der Leuchte

 Ziehen Sie die Leuchte von außen
heraus.

 Drücken Sie auf die vier Sperrfedern
und ziehen Sie den Lampenträger
ab.

 Drehen Sie die Glühlampe um eine
Vierteldrehung und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Achten Sie darauf, die Leuchte gerade
in die Führungen einzusetzen.
Drehen Sie die Befestigungsschraube
von Hand fest genug ein, um die Dich-
tigkeit der Leuchte zu gewährleisten.
Bernsteingelbe Glühlampen wie
die der Blinker müssen durch Lam-
pen mit gleichen Daten und glei-
cher Farbe ersetzt werden.

!
145

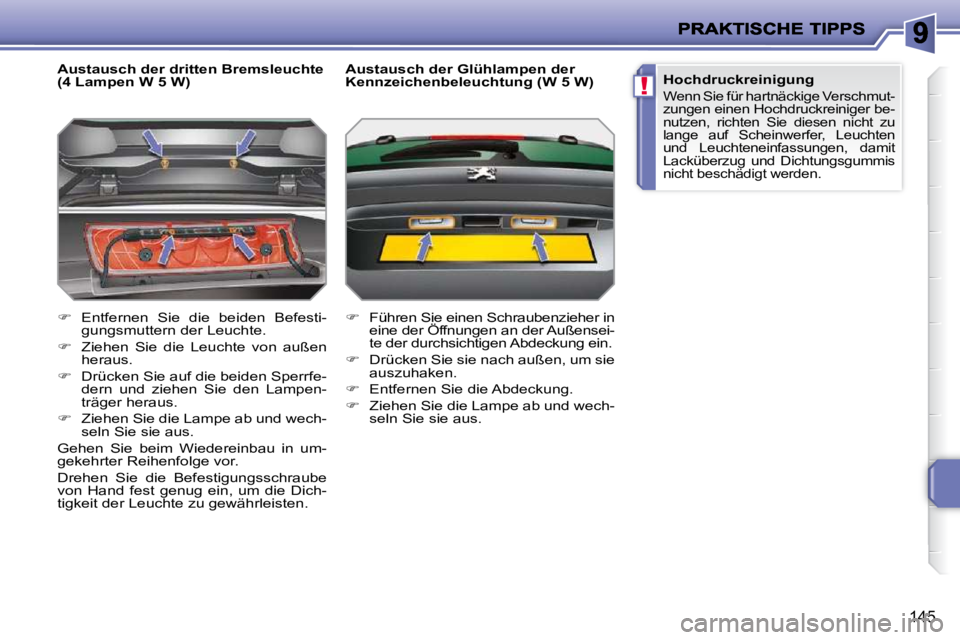

Austausch der dritten Bremsleuchte
(4 Lampen W 5 W)

 Entfernen Sie die beiden Befesti-
gungsmuttern der Leuchte.

 Ziehen Sie die Leuchte von außen
heraus.

 Drücken Sie auf die beiden Sperrfe-
dern und ziehen Sie den Lampen-
träger heraus.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Drehen Sie die Befestigungsschraube
von Hand fest genug ein, um die Dich-
tigkeit der Leuchte zu gewährleisten. Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)

 Führen Sie einen Schraubenzieher in
eine der Öffnungen an der Außensei-
te der durchsichtigen Abdeckung ein.

 Drücken Sie sie nach außen, um sie
auszuhaken.

 Entfernen Sie die Abdeckung.

 Ziehen Sie die Lampe ab und wech-
seln Sie sie aus.
Hochdruckreinigung
Wenn Sie für hartnäckige Verschmut-
zungen einen Hochdruckreiniger be-
nutzen, richten Sie diesen nicht zu
lange auf Scheinwerfer, Leuchten
und Leuchteneinfassungen, damit
Lacküberzug und Dichtungsgummis
nicht beschädigt werden.

!
i
146
Für die Behebung von Funktionsstörun-
gen, deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör
ist, welches nicht von PEUGEOT geliefert
und empfohlen wird und/oder nicht von
einem Vertreter des PEUGEOT-Händler-
netzes nach den entsprechenden Richt-
linien eingebaut wurde, insbesondere
wenn die Stromaufnahme der zusätzlich
angeschlossenen Geräte insgesamt
10 mA überschreitet, wird grundsätzlich
keine Haftung übernommen, kein Ersatz
geleistet und die daraus entstandenen
Instandsetzungskosten werden nicht
ersetzt.

Einbau elektrischer Zubehörteile
Die elektrische Anlage Ihres Fahr-
zeugs wurde so konzipiert, dass
sie mit der elektrischen Standard-
und Serienausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an das
PEUGEOT-Händlernetz, bevor Sie
noch weitere elektrische Zubehör-
teile einbauen.

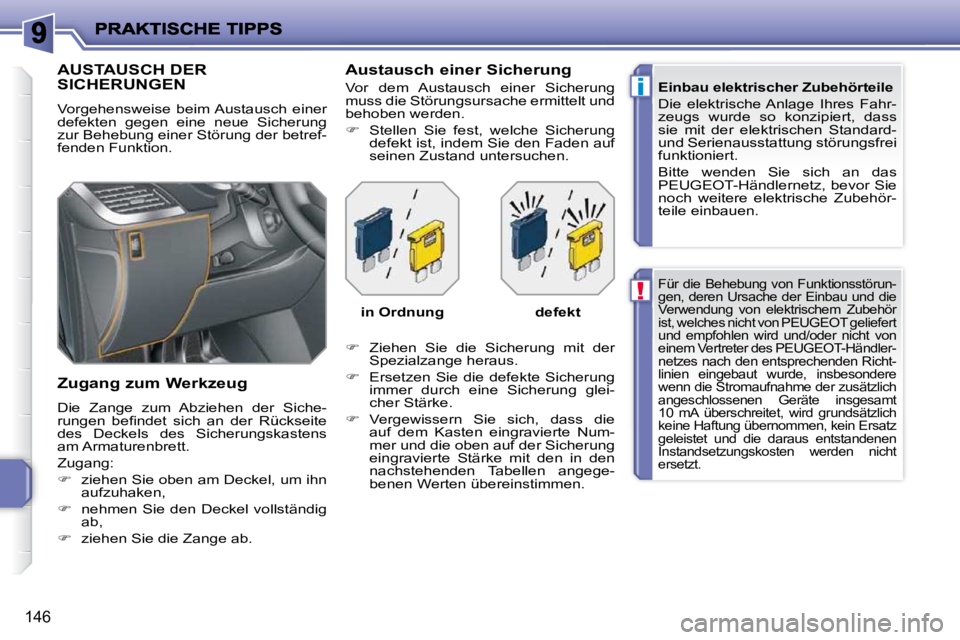

AUSTAUSCH DER SICHERUNGEN
Vorgehensweise beim Austausch einer
defekten gegen eine neue Sicherung
zur Behebung einer Störung der betref-
fenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen befi ndet sich an der Rückseite
des Deckels des Sicherungskastens
am Armaturenbrett.
Zugang:

 ziehen Sie oben am Deckel, um ihn
aufzuhaken,

 nehmen Sie den Deckel vollständig
ab,

 ziehen Sie die Zange ab. Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.

 Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Faden auf
seinen Zustand untersuchen.

 Ziehen Sie die Sicherung mit der
Spezialzange heraus.

 Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

 Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.

in Ordnung defekt

147

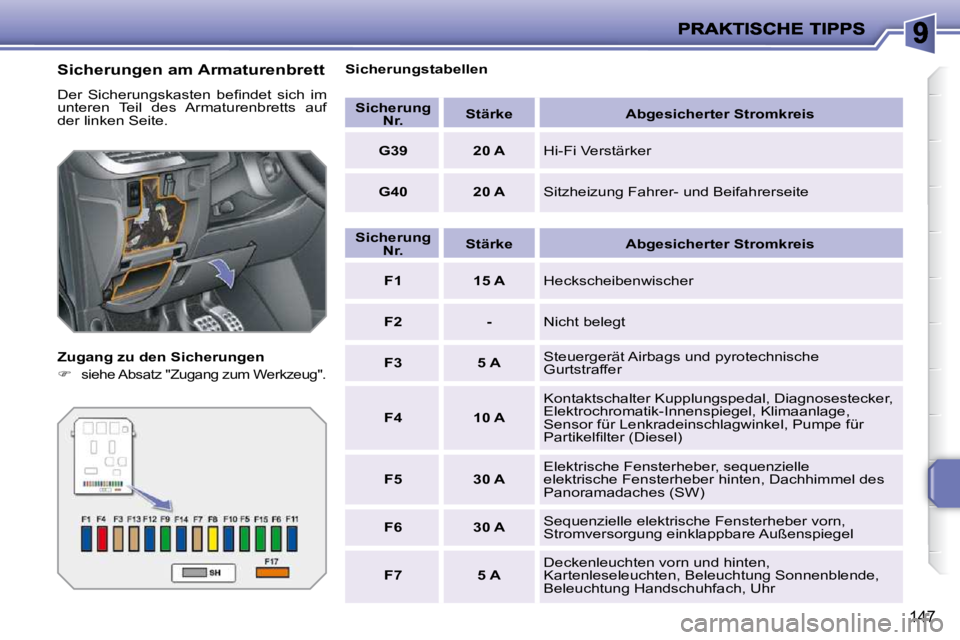

Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts auf
der linken Seite.
Zugang zu den Sicherungen


siehe Absatz "Zugang zum Werkzeug".
Sicherungstabellen

Sicherung
Nr.
Stärke Abgesicherter Stromkreis

G39 20 A Hi-Fi Verstärker

G40 20 A Sitzheizung Fahrer- und Beifahrerseite

Sicherung
Nr.
Stärke Abgesicherter Stromkreis

F1 15 A Heckscheibenwischer

F2 - Nicht belegt

F3 5 A Steuergerät Airbags und pyrotechnische
Gurtstraffer

F4 10 A Kontaktschalter Kupplungspedal, Diagnosestecker,
Elektrochromatik-Innenspiegel, Klimaanlage,
Sensor für Lenkradeinschlagwinkel, Pumpe für
Partikelfi lter (Diesel)

F5 30 A Elektrische Fensterheber, sequenzielle
elektrische Fensterheber hinten, Dachhimmel des
Panoramadaches (SW)

F6 30 A Sequenzielle elektrische Fensterheber vorn,
Stromversorgung einklappbare Außenspiegel

F7 5 A Deckenleuchten vorn und hinten,
Kartenleseleuchten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Uhr

148

Sicherung
Nr.
Stärke Abgesicherter Stromkreis

F8 20 A Autoradio, Radiotelefon, Multifunktionsbildschirm,
Uhr, Schalter unter dem Lenkrad,
Reifendrucküberwachung, Zentralsteuergerät
Anhänger

F9 30 A 12 V Steckdose vorn, 12 V Steckdose hinten (SW)

F10 15 A Sirene Alarmanlage, Steuergerät Alarmanlage,
Kurvenscheinwerfer

F11 15 A Diagnosestecker, Lenkzündschloss Schwachstrom,
Steuergerät für Automatikgetriebe

F12 15 A Regen-/Helligkeitssensor, Verstärker,
Zentralsteuergerät Anhänger, Fahrschulmodul

F13 5 A Zentralsteuergerät Motor, Relais ABS,
Kontaktschalter Doppelfunktion Bremse,
Gangwählhebel "2 Tronic"

F14 15 A
Kombiinstrument, Kontrollleuchtenleiste Sicherheits
gurte,
Scheinwerferverstellung, Klimaanlage, Freisprechein richtung,
Steuergerät Einparkhilfe hinten, Airbags

F15 30 A Verriegelung und Sicherheitsverriegelung

F17 40 A Heckscheiben- und Außenspiegelheizung

SH - Shunt PARC
