KOMBIINSTRUMENTE BEI BENZIN- UND DIESELMOTOR MIT MECHANISCHEM
GETRIEBE ODER "2 TRONIC"-GETRIEBE ODER AUTOMATIKGET RIEBE
Tafel mit den Anzeige-/Messinstrumen-
ten und Betriebskontrollleuchten des
Fahrzeugs
5. Anzeige

6.
Knopf zur Rückstellung der Anzeige
Stellt die angewählte Funktion (Ta-
geskilometerzähler oder Wartungs-
anzeige) auf Null zurück.

7. Helligkeitsregler des Kombiin-
struments
Wirkt auf die Intensität der Beleuch- tung der Bedienungseinheit ein.

8. 2 Tronic -Getriebe oder Automa-
tikgetriebe
Zeigt das eingestellte Programm und den eingelegten Gang an.
Anzeige-/Messinstrumente

1. Drehzahlmesser
Gibt die Drehzahl des Motors an (x 1 000 1/min oder rpm).

2. Kraftstofftankanzeige
Gibt die Restkraftstoffmenge im Tank an.

3. Kühlfl üssigkeitstemperatur
Gibt die Temperatur der Motor-Kühl- fl üssigkeit an (° Celsius).

4. Geschwindigkeitsmesser
Gibt die momentane Fahrzeugge- schwindigkeit an (km/h oder mph).
A. Geschwindigkeitsbegrenzer
oder
Geschwindigkeitsregler
(km/h oder mph)

B. Tageskilometerzähler
(km oder Meilen)

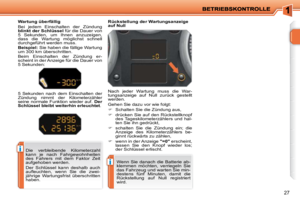

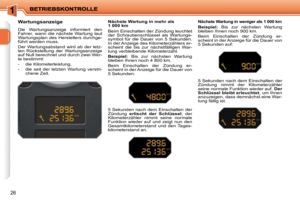

C. Wartungsanzeige
(km oder Meilen) danach,
Ölstandsanzeige
danach
Gesamtkilometerzähler
(km oder Meilen)
Diese drei Funktionen werden beim Einschalten der Zündung nachein-
ander angezeigt.
Anzeige
Weitere Einzelheiten hierzu fi nden Sie
in dem Abschnitt, in dem die betreffen-
de Funktion beschrieben wird, und bei
der dazu gehörigen Anzeige.

!
19

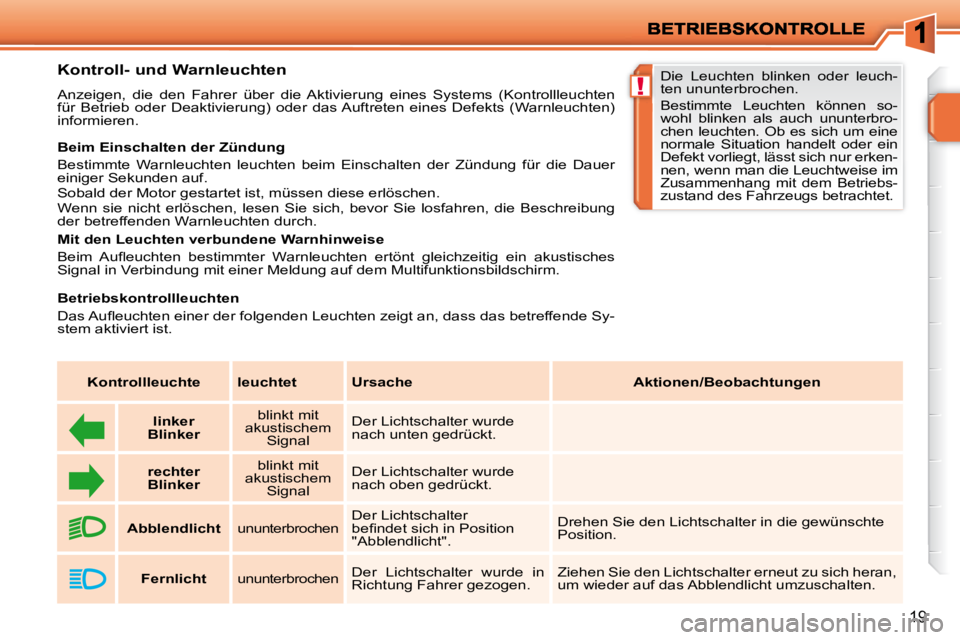

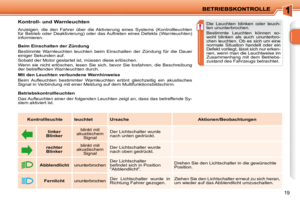

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten
für Betrieb oder Deaktivierung) oder das Auftreten eines Defekts (W arnleuchten)
informieren.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten der Zündung f ür die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie losfahren, d ie Beschreibung
der betreffenden Warnleuchten durch.
Mit den Leuchten verbundene Warnhinweise
Beim Aufl euchten bestimmter Warnleuchten ertönt gleichzeitig ei n akustisches
Signal in Verbindung mit einer Meldung auf dem Multifunktio nsbildschirm. Die Leuchten blinken oder leuch-
ten ununterbrochen.
Bestimmte Leuchten können so-
wohl blinken als auch ununterbro-
chen leuchten. Ob es sich um eine
normale Situation handelt oder ein
Defekt vorliegt, lässt sich nur erken-
nen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebs-
zustand des Fahrzeugs betrachtet.
Betriebskontrollleuchten
Das Aufl euchten einer der folgenden Leuchten zeigt an, da ss das betreffende Sy-
stem aktiviert ist.

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

linker
Blinker blinkt mit
akustischem Signal Der Lichtschalter wurde
nach unten gedrückt.


rechter
Blinker blinkt mit
akustischem Signal Der Lichtschalter wurde
nach oben gedrückt.


Abblendlicht ununterbrochen Der Lichtschalter
befi ndet sich in Position
"Abblendlicht". Drehen Sie den Lichtschalter in die gewünschte
Position.

Fernlicht ununterbrochen Der Lichtschalter wurde in
Richtung Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran,
um wieder auf das Abblendlicht umzuschalten.

20

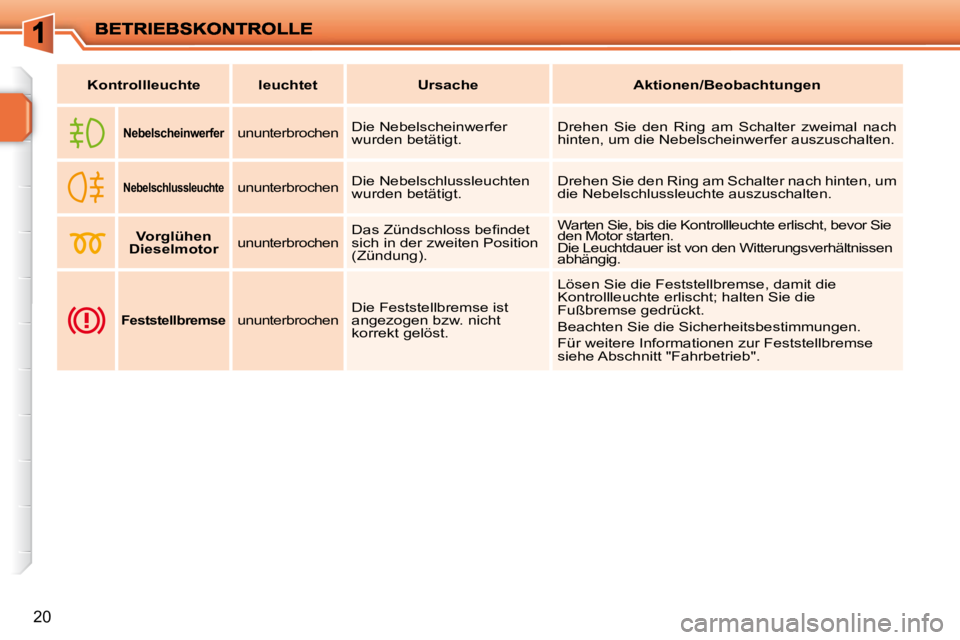

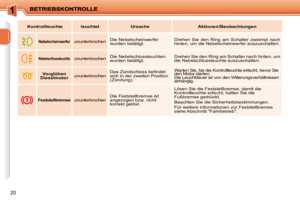

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

Nebelscheinwerfer ununterbrochen Die Nebelscheinwerfer
wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach
hinten, um die Nebelscheinwerfer auszuschalten.

Nebelschlussleuchte ununterbrochen Die Nebelschlussleuchten
wurden betätigt. Drehen Sie den Ring am Schalter nach hinten, um
die Nebelschlussleuchte auszuschalten.

Vorglühen
Dieselmotor ununterbrochen Das Zündschloss befi ndet
sich in der zweiten Position
(Zündung).
Warten Sie, bis die Kontrollleuchte erlischt, bevor
Sie
den Motor starten.
Die Leuchtdauer ist von den Witterungsverhältnisse n
abhängig.
Feststellbremse ununterbrochen Die Feststellbremse ist
angezogen bzw. nicht
korrekt gelöst. Lösen Sie die Feststellbremse, damit die
Kontrollleuchte erlischt; halten Sie die
Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse
siehe Abschnitt "Fahrbetrieb".

21

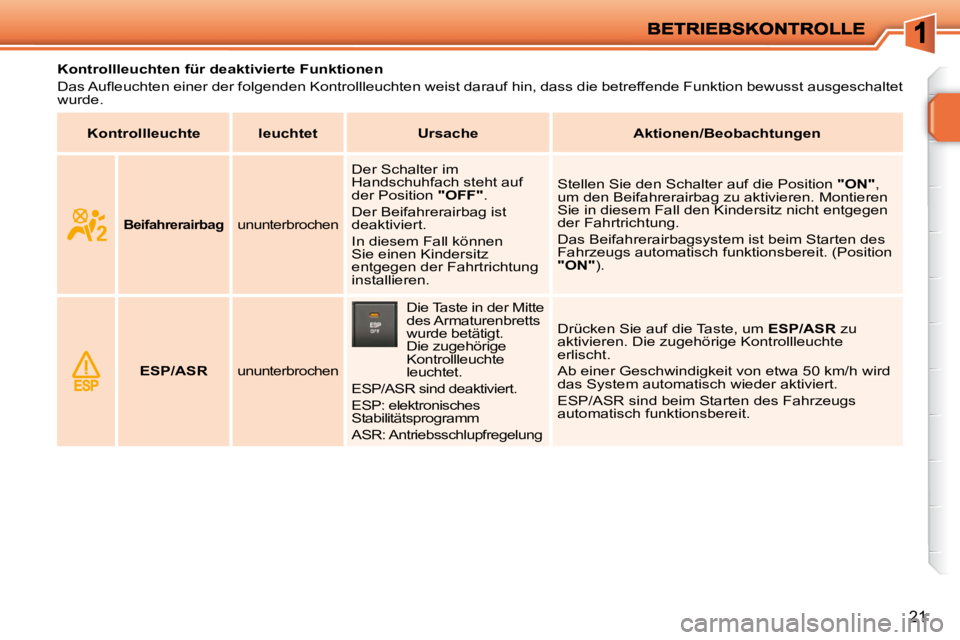

Kontrollleuchten für deaktivierte Funktionen
Das Aufl euchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschalt et
wurde.

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

Beifahrerairbag ununterbrochen Der Schalter im
Handschuhfach steht auf
der Position
"OFF" .
Der Beifahrerairbag ist
deaktiviert.
In diesem Fall können
Sie einen Kindersitz
entgegen der Fahrtrichtung
installieren. Stellen Sie den Schalter auf die Position
"ON" ,
um den Beifahrerairbag zu aktivieren. Montieren
Sie in diesem Fall den Kindersitz nicht entgegen
der Fahrtrichtung.
Das Beifahrerairbagsystem ist beim Starten des
Fahrzeugs automatisch funktionsbereit. (Position

"ON" ).
ESP/ASR ununterbrochen
Die Taste in der Mitte
des Armaturenbretts
wurde betätigt.
Die zugehörige
Kontrollleuchte
leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um
ESP/ASR zu
aktivieren. Die zugehörige Kontrollleuchte
erlischt.
Ab einer Geschwindigkeit von etwa 50 km/h wird
das System automatisch wieder aktiviert.
ESP/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.

!
22

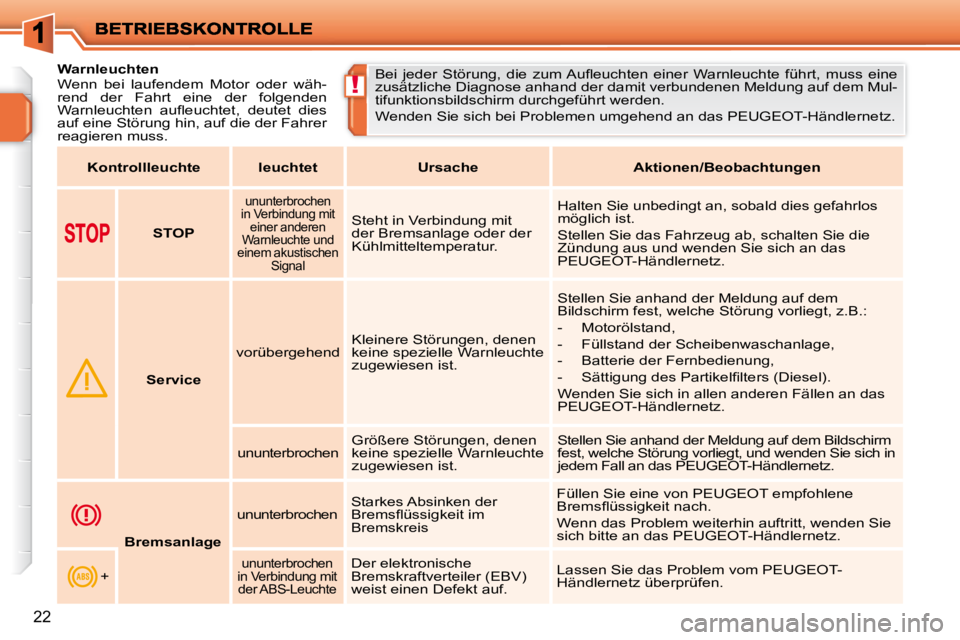

Warnleuchten
Wenn bei laufendem Motor oder wäh-
rend der Fahrt eine der folgenden
Warnleuchten aufl euchtet, deutet dies
auf eine Störung hin, auf die der Fahrer
reagieren muss. Bei jeder Störung, die zum Aufl euchten einer Warnleuchte führt
, muss eine
zusätzliche Diagnose anhand der damit verbundenen Meldung auf dem Mul-
tifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlerne tz.

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

STOP
ununterbrochen
in Verbindung mit einer anderen
Warnleuchte und
einem akustischen Signal
Steht in Verbindung mit
der Bremsanlage oder der
Kühlmitteltemperatur. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das
PEUGEOT-Händlernetz.

Service vorübergehend
Kleinere Störungen, denen
keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem
Bildschirm fest, welche Störung vorliegt, z.B.:
- Motorölstand,
- Füllstand der Scheibenwaschanlage,
- Batterie der Fernbedienung,
- Sättigung des Partikelfi lters (Diesel).
Wenden Sie sich in allen anderen Fällen an das
PEUGEOT-Händlernetz.
ununterbrochen Größere Störungen, denen
keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Störung vorliegt, und wenden Sie sich
in
jedem Fall an das PEUGEOT-Händlernetz.


Bremsanlage
ununterbrochen Starkes Absinken der
Bremsfl üssigkeit im
Bremskreis Füllen Sie eine von PEUGEOT empfohlene
Bremsfl üssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie
sich bitte an das PEUGEOT-Händlernetz.
+
ununterbrochen
in Verbindung mit der ABS-Leuchte Der elektronische
Bremskraftverteiler (EBV)
weist einen Defekt auf. Lassen Sie das Problem vom PEUGEOT-
Händlernetz überprüfen.

23

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

Antiblockier-
system (ABS) ununterbrochen Das Antiblockiersystem
weist einen Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das PEUGEOT-
Händlernetz.
Dynamische
Stabilitätskontrolle (ESP/ASR)
blinkt Das ESP-/ASR-System
greift ein. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs.
ununterbrochen
Sofern das ESP-/ASR-
System nicht deaktiviert wurde
(Kontrollleuchte des Schalters
leuchtet), liegt ein Defekt vor. Lassen Sie das Problem vom PEUGEOT-
Händlernetz überprüfen.
Motorselbst-diagnose

ununterbrochen Die Abgasentgiftungsanlage
weist einen Defekt auf. Die Kontrollleuchte muss nach dem Starten des Motor
s erlöschen.

Wenn sie weiter leuchtet, wenden Sie sich
umgehend an das PEUGEOT-Händlernetz.
blinkt Die Motorsteuerung weist
einen Defekt auf.
Es besteht die Gefahr, dass der Katalysator beschä
digt wird.
Lassen Sie das System vom PEUGEOT-Händlernetz
überprüfenl.

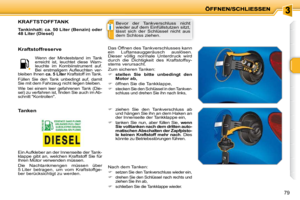

Kraftstoffreserve ununterbrochen
Bei erstmaligem
Aufl euchten verbleiben
noch ca. 5 Liter Kraftstoff
im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit
dem Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet
diese Kontrollleuchte erneut auf, solange der
Tank nicht ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca 50 Liter
(Benzin) bzw. 48 Liter (Diesel).
Fahren Sie keinesfalls den Tank komplett leer,
dies kann zu Schäden an der Abgasentgiftungs-
oder Einspritzanlage führen.

24

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

Maximale
Kühlmitteltemperatur ununterbrochen
rot Die Temperatur des
Kühlkreislaufs ist zu hoch. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlfl üssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden
Sie sich an das PEUGEOT-Händlernetz.

Motoröldruck ununterbrochen Der Schmierkreislauf des
Motors weist einen Defekt
auf. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zünd
ung
aus und wenden Sie sich an das PEUGEOT-Händlernetz.

B
atterieladung ununterbrochen
Der Ladestromkreis der
Batterie weist einen Defekt
auf (verschmutzte oder
gelockerte Klemmen,
Keilriemen der Lichtmaschine
zu locker oder gerissen etc.). Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an
das PEUGEOT-Händlernetz.

Tür(en) nicht
geschlossen
ununterbrochen
bei einer
Geschwindigkeit unter 10 km/h
Eine Tür, der Kofferraum
oder die Heckscheibe ist
noch offen. Schließen Sie die betreffende Tür/Klappe. ununterbrochen
bei einer
Geschwindigkeit über 10 km/h in Verbindung mit
einem akustischen Signal

Adaptives
Kurvenlicht blinkt Die Kurvenscheinwerfer
sind defekt. Lassen Sie das System vom PEUGEOT-
Händlernetz überprüfen .

25

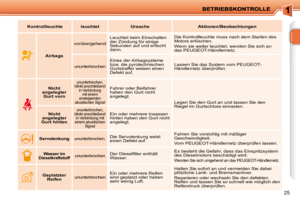

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen

Airbags vorübergehend
Leuchtet beim Einschalten
der Zündung für einige
Sekunden auf und erlischt
dann. Die Kontrollleuchte muss nach dem Starten des
Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an
das PEUGEOT-Händlernetz.
ununterbrochen
Eines der Airbagsysteme
bzw. die pyrotechnischen
Gurtstraffer weisen einen
Defekt auf.
Lassen Sie das System vom PEUGEOT-
Händlernetz überprüfen.


Nicht
angelegter Gurt vorn
ununterbrochen,
blinkt anschließend in Verbindung mit einem
ansteigenden
akustischen Signal
Fahrer oder Beifahrer
haben den Gurt nicht
angelegt.
Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.

Nicht
angelegter
Gurt hinten
ununterbrochen,
blinkt anschließend in Verbindung mit
einem akustischen Signal Ein oder mehrere Insassen
hinten haben den Gurt nicht
angelegt.

Servolenkung ununterbrochen. Die Servolenkung weist
einen Defekt auf. Fahren Sie vorsichtig mit mäßiger
Geschwindigkeit.
Vom PEUGEOT-Händlernetz überprüfen lassen.

Wasser im
Dieselkraftstoff ununterbrochen Der Dieselfi lter enthält
Wasser. Es besteht die Gefahr, dass das Einspritzsystem
des Dieselmotors beschädigt wird.
Wenden Sie sich umgehend an das PEUGEOT-Händlernet
z.

Geplatzter
Reifen ununterbrochen Ein oder mehrere Reifen
sind geplatzt oder haben
sehr wenig Luft. Halten Sie sofort an und vermeiden Sie dabei
plötzliche Lenk- und Bremsmanöver.
Reparieren oder wechseln Sie den defekten
Reifen und lassen Sie so schnell wie möglich den
Reifendruck überprüfen.
