Page 97 of 107
101
A. Placa fabricante.
B. Número de serie en la carrocería.
D. Neumáticos y referencia pintura.
El adhesivo D pegado en el montante
central de puerta, lado conductor, indica:
- las dimensiones de las llantas y de los neumáticos,
- las marcas de los neumáticos reco- mendados por el fabricante,
- l a s p r e s i o n e s d e i n fl a d o (el control
d e l a p r e s i ó n d e i n fl a d o d e b e r e a -
lizarse en frío, al menos una vez
al mes) ,
- la referencia del color de la pintura.
C. Número de serie en el panel de
instrumentos.
ELEMENTOS DE IDENTIFICACIÓN
Page 98 of 107
10
102
RECEPCIÓN RADIO
(REGLAJE DE LA ANTENA)
En amplitud modulada, podrá notar per-
turbaciones cuando pase debajo de lí-
neas de alta tensión, debajo de puentes
o por túneles.
En frecuencia modulada, el alejamiento
d e l a e m i s o r a , l a r e fl e x i ó n d e l a s e ñ a l
e n l o s o b s t á c u l o s ( m o n t a ñ a s , c o l i n a s ,
inmuebles, etc.), las zonas de sombras
(no cubiertas por las emisoras)
pueden conllevar perturbaciones en la
recepción.
Posición recomendada de la antena
delantera para obtener una recepción
óptima (Berlina).
Su autorradio está sometido a fenóme-
nos que no encontrará en el caso de su
instalación radio de salón. La recepción
en amplitud modulada AM (PO/GO)
como en frecuencia modulada (FM)
está sujeta a diversas perturbaciones
que no ponen en entredicho la calidad
de su instalación, si no que es debido
a l a n a t u r a l e z a d e l a s s e ñ a l e s y a s u
propagación.

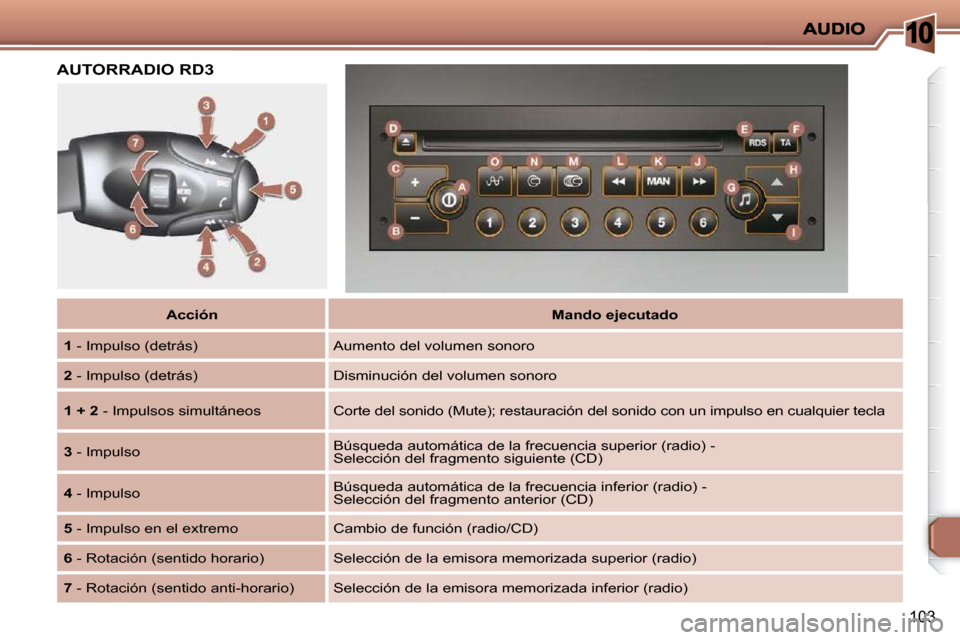

Page 99 of 107
10
103
Acción
Mando ejecutado
1 - Impulso (detrás) Aumento del volumen sonoro
2 - Impulso (detrás) Disminución del volumen sonoro
1 + 2 - Impulsos simultáneos Corte del sonido (Mute); restaura ción del sonido con un impulso en cualquier tecla
3 - Impulso Búsqueda automática de la frecuencia superior (radio) -
Selección del fragmento siguiente (CD)
4 - Impulso Búsqueda automática de la frecuencia inferior (radio) -
Selección del fragmento anterior (CD)
5 - I m p u l s o e n e l e x t r e m o Cambio de función (radio/CD)
6 - Rotación (sentido horario) Selección de la emisora memorizada sup erior (radio)
7 - Rotación (sentido anti-horario) Selección de la emisora memorizad a inferior (radio)
AUTORRADIO RD3

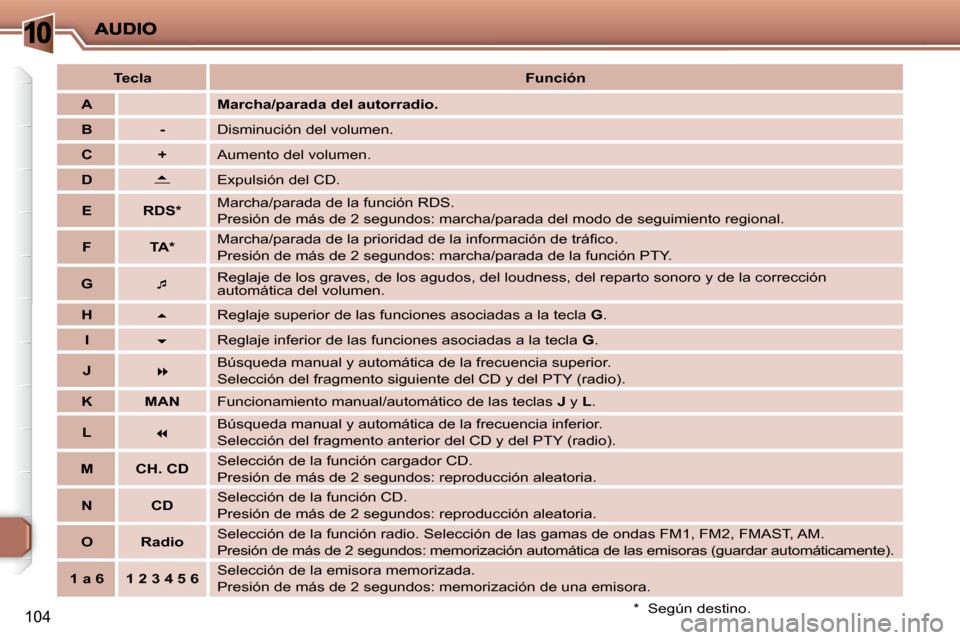

Page 100 of 107
10
104
Tecla
Función
A Marcha/parada del autorradio.
B - Disminución del volumen.
C + Aumento del volumen.
D
E x p u l s i ó n d e l C D .
E RDS * Marcha/parada de la función RDS.
Presión de más de 2 segundos: marcha/parada del modo de seguimien
to regional.
F TA * M a r c h a / p a r a d a d e l a p r i o r i d a d d e l a i n f o r m a c i ó n d e t r á fi c o .
Presión de más de 2 segundos: marcha/parada de la función PTY.
G
R e g l a j e d e l o s g r a v e s , d e l o s a g u d o s , d e l l o u d n e s s , d e l r e p
a r t o s o n o r o y d e l a c o r r e c c i ó n
automática del volumen.
H
Reglaje superior de las funciones asociadas a la tecla
G .
I
Reglaje inferior de las funciones asociadas a la tecla
G .
J
B ú s q u e d a m a n u a l y a u t o m á t i c a d e l a f r e c u e n c i a s u p e r i o r .
S e l e c c i ó n d e l f r a g m e n t o s i g u i e n t e d e l C D y d e l P T Y ( r a d i o ) .
K MAN Funcionamiento manual/automático de las teclas J y L .
L
B ú s q u e d a m a n u a l y a u t o m á t i c a d e l a f r e c u e n c i a i n f e r i o r .
S e l e c c i ó n d e l f r a g m e n t o a n t e r i o r d e l C D y d e l P T Y ( r a d i o ) .
M CH. CD Selección de la función cargador CD.
Presión de más de 2 segundos: reproducción aleatoria.
N CD Selección de la función CD.
Presión de más de 2 segundos: reproducción aleatoria.
O Radio Selección de la función radio. Selección de las gamas de onda
s FM1, FM2, FMAST, AM.
Presión de más de 2 segundos: memorización automáti ca de las emisoras (guardar automáticamente).
1 a 6 1 2 3 4 5 6 Selección de la emisora memorizada.
Presión de más de 2 segundos: memorización de una emisora.
* Según destino.

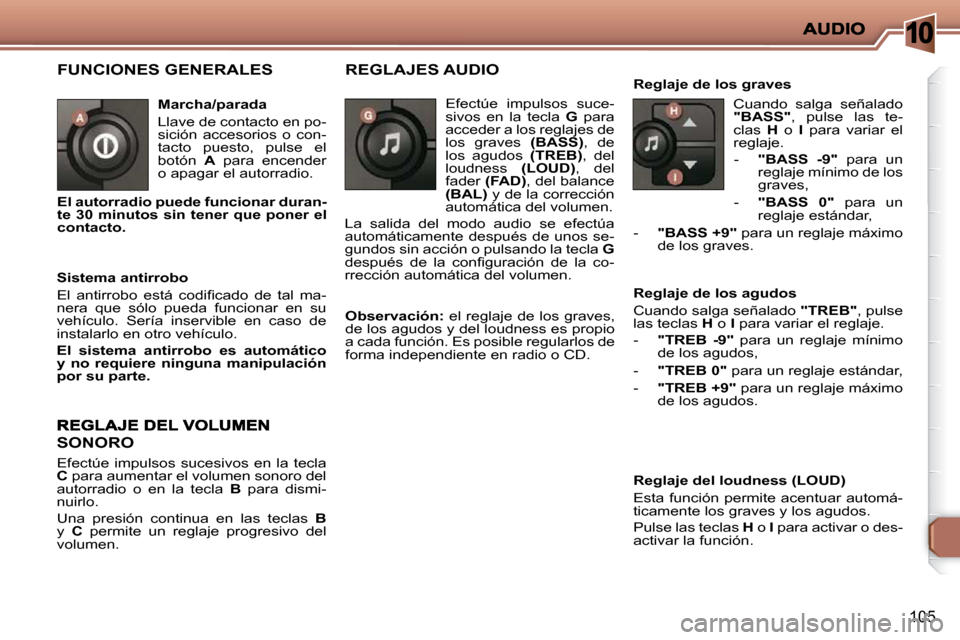

Page 101 of 107
10
105
FUNCIONES GENERALES
Marcha/parada
Llave de contacto en po-
sición accesorios o con-
tacto puesto, pulse el
botón A para encender
o apagar el autorradio.
Sistema antirrobo
E l a n t i r r o b o e s t á c o d i fi c a d o d e t a l m a -
nera que sólo pueda funcionar en su
vehículo. Sería inservible en caso de
instalarlo en otro vehículo.
El sistema antirrobo es automático
y no requiere ninguna manipulación
por su parte.
SONORO
Efectúe impulsos sucesivos en la tecla
C para aumentar el volumen sonoro del
autorradio o en la tecla B para dismi-
nuirlo.
Una presión continua en las teclas B
y C permite un reglaje progresivo del
volumen.
REGLAJES AUDIO
Efectúe impulsos suce-
sivos en la tecla G para
acceder a los reglajes de
los graves (BASS) , de
los agudos (TREB) , del
loudness (LOUD) , del
fader (FAD) , del balance
(BAL) y d e l a c o r r e c c i ó n
automática del volumen.
La salida del modo audio se efectúa
automáticamente después de unos se-
gundos sin acción o pulsando la tecla G
d e s p u é s d e l a c o n fi g u r a c i ó n d e l a c o -
rrección automática del volumen. Reglaje de los graves
C u a n d o s a l g a s e ñ a l a d o
"BASS" , pulse las te-
clas H o I para variar el
reglaje.
- "BASS -9" para un
reglaje mínimo de los
graves,
- "BASS 0" para un
reglaje estándar,
- "BASS +9" p a r a u n r e g l a j e m á x i m o
de los graves.
Reglaje de los agudos
C u a n d o s a l g a s e ñ a l a d o "TREB" , pulse
las teclas H o I para variar el reglaje.
- "TREB -9" para un reglaje mínimo
de los agudos,
- "TREB 0" para un reglaje estándar,
- "TREB +9" p a r a u n r e g l a j e m á x i m o
de los agudos.
Reglaje del loudness (LOUD)
Esta función permite acentuar automá-
t i c a m e n t e l o s g r a v e s y l o s a g u d o s .
Pulse las teclas H o I para activar o des-
activar la función.
Observación: el reglaje de los graves,
d e l o s a g u d o s y d e l l o u d n e s s e s p r o p i o
a cada función. Es posible regularlos de
forma independiente en radio o CD.
El autorradio puede funcionar duran-
te 30 minutos sin tener que poner el
contacto.

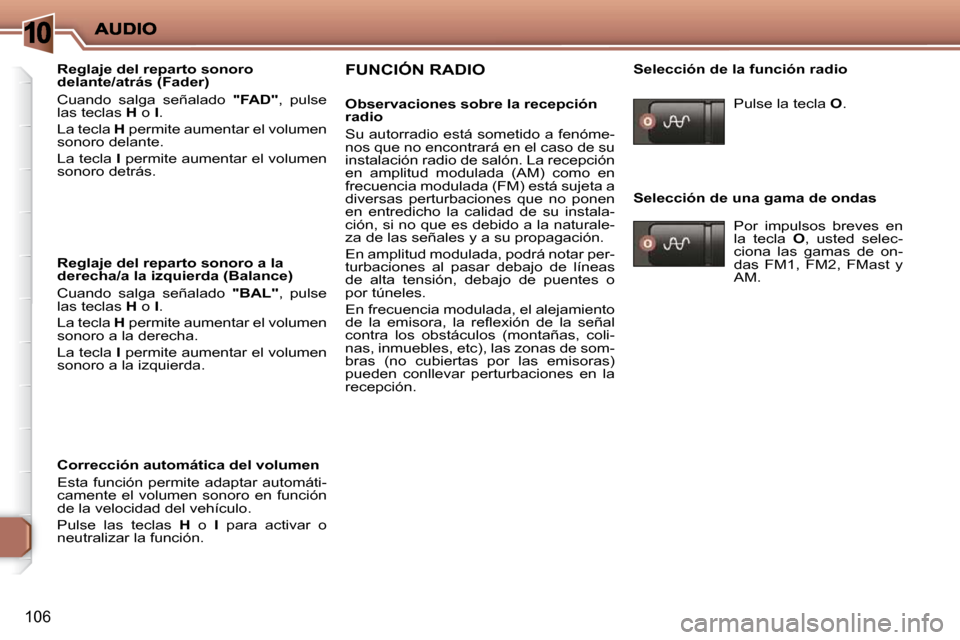

Page 102 of 107
10
106
Reglaje del reparto sonoro
delante/atrás (Fader)
C u a n d o s a l g a s e ñ a l a d o "FAD" , pulse
las teclas H o I .
La tecla H permite aumentar el volumen
sonoro delante.
La tecla I permite aumentar el volumen
sonoro detrás.
Reglaje del reparto sonoro a la
derecha/a la izquierda (Balance)
C u a n d o s a l g a s e ñ a l a d o "BAL" , pulse
las teclas H o I .
La tecla H permite aumentar el volumen
sonoro a la derecha.
La tecla I permite aumentar el volumen
sonoro a la izquierda.
Corrección automática del volumen
Esta función permite adaptar automáti-
camente el volumen sonoro en función
de la velocidad del vehículo.
Pulse las teclas H o I para activar o
neutralizar la función. FUNCIÓN RADIO
Observaciones sobre la recepción
radio
Su autorradio está sometido a fenóme-
nos que no encontrará en el caso de su
instalación radio de salón. La recepción
en amplitud modulada (AM) como en
frecuencia modulada (FM) está sujeta a
diversas perturbaciones que no ponen
en entredicho la calidad de su instala-
ción, si no que es debido a la naturale-
z a d e l a s s e ñ a l e s y a s u p r o p a g a c i ó n .
En amplitud modulada, podrá notar per-
turbaciones al pasar debajo de líneas
de alta tensión, debajo de puentes o
por túneles.
En frecuencia modulada, el alejamiento
d e l a e m i s o r a , l a r e fl e x i ó n d e l a s e ñ a l
c o n t r a l o s o b s t á c u l o s ( m o n t a ñ a s , c o l i -
nas, inmuebles, etc), las zonas de som-
bras (no cubiertas por las emisoras)
pueden conllevar perturbaciones en la
recepción. Selección de la función radio
Pulse la tecla O .
Selección de una gama de ondas Por impulsos breves en
la tecla O , usted selec-
ciona las gamas de on-
d a s F M 1 , F M 2 , F M a s t y
AM.
Page 103 of 107
10
106
Reglaje del reparto sonoro
delante/atrás (Fader)
C u a n d o s a l g a s e ñ a l a d o "FAD" , pulse
las teclas H o I .
La tecla H permite aumentar el volumen
sonoro delante.
La tecla I permite aumentar el volumen
sonoro detrás.
Reglaje del reparto sonoro a la
derecha/a la izquierda (Balance)
C u a n d o s a l g a s e ñ a l a d o "BAL" , pulse
las teclas H o I .
La tecla H permite aumentar el volumen
sonoro a la derecha.
La tecla I permite aumentar el volumen
sonoro a la izquierda.
Corrección automática del volumen
Esta función permite adaptar automáti-
camente el volumen sonoro en función
de la velocidad del vehículo.
Pulse las teclas H o I para activar o
neutralizar la función. FUNCIÓN RADIO
Observaciones sobre la recepción
radio
Su autorradio está sometido a fenóme-
nos que no encontrará en el caso de su
instalación radio de salón. La recepción
en amplitud modulada (AM) como en
frecuencia modulada (FM) está sujeta a
diversas perturbaciones que no ponen
en entredicho la calidad de su instala-
ción, si no que es debido a la naturale-
z a d e l a s s e ñ a l e s y a s u p r o p a g a c i ó n .
En amplitud modulada, podrá notar per-
turbaciones al pasar debajo de líneas
de alta tensión, debajo de puentes o
por túneles.
En frecuencia modulada, el alejamiento
d e l a e m i s o r a , l a r e fl e x i ó n d e l a s e ñ a l
c o n t r a l o s o b s t á c u l o s ( m o n t a ñ a s , c o l i -
nas, inmuebles, etc), las zonas de som-
bras (no cubiertas por las emisoras)
pueden conllevar perturbaciones en la
recepción. Selección de la función radio
Pulse la tecla O .
Selección de una gama de ondas Por impulsos breves en
la tecla O , usted selec-
ciona las gamas de on-
d a s F M 1 , F M 2 , F M a s t y
AM.

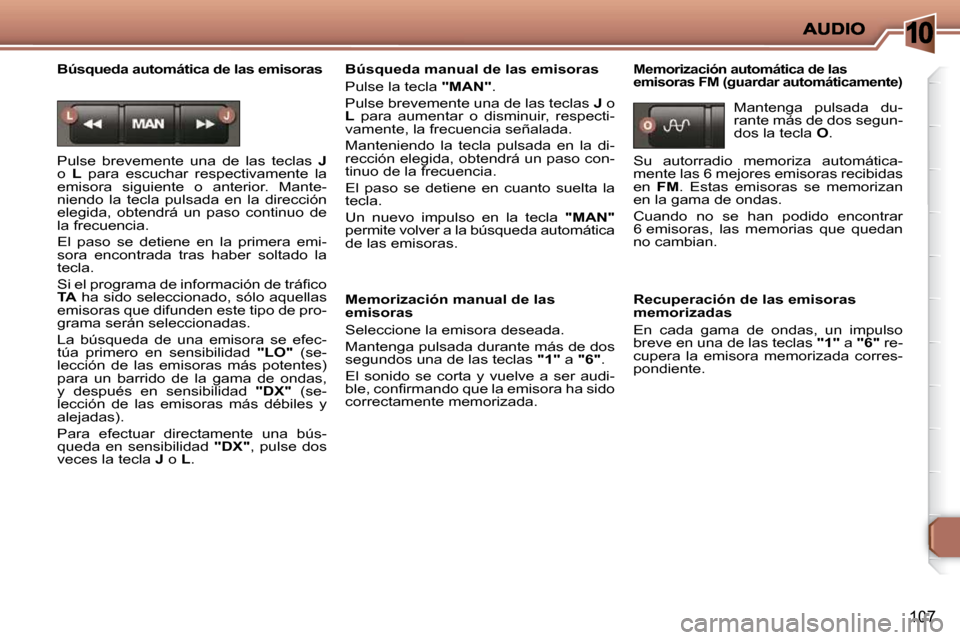

Page 104 of 107
10
107
Búsqueda automática de las emisoras
Pulse brevemente una de las teclas J
o L para escuchar respectivamente la
emisora siguiente o anterior. Mante-
niendo la tecla pulsada en la dirección
elegida, obtendrá un paso continuo de
la frecuencia.
El paso se detiene en la primera emi-
sora encontrada tras haber soltado la
tecla.
S i e l p r o g r a m a d e i n f o r m a c i ó n d e t r á fi c o
TA ha sido seleccionado, sólo aquellas
emisoras que difunden este tipo de pro-
grama serán seleccionadas.
La búsqueda de una emisora se efec-
túa primero en sensibilidad "LO" (se-
lección de las emisoras más potentes)
para un barrido de la gama de ondas,
y d e s p u é s e n s e n s i b i l i d a d "DX" (se-
l e c c i ó n d e l a s e m i s o r a s m á s d é b i l e s y
alejadas).
Para efectuar directamente una bús-
queda en sensibilidad "DX" , pulse dos
veces la tecla J o L . Búsqueda manual de las emisoras
Pulse la tecla
"MAN" .
Pulse brevemente una de las teclas J o
L para aumentar o disminuir, respecti-
v a m e n t e , l a f r e c u e n c i a s e ñ a l a d a .
Manteniendo la tecla pulsada en la di-
rección elegida, obtendrá un paso con-
tinuo de la frecuencia.
El paso se detiene en cuanto suelta la
tecla.
Un nuevo impulso en la tecla "MAN"
permite volver a la búsqueda automática
de las emisoras.
Memorización manual de las
emisoras
Seleccione la emisora deseada.
Mantenga pulsada durante más de dos
segundos una de las teclas "1" a "6" .
E l s o n i d o s e c o r t a y v u e l v e a s e r a u d i -
b l e , c o n fi r m a n d o q u e l a e m i s o r a h a s i d o
correctamente memorizada. Memorización automática de las
emisoras FM (guardar automáticamente)
Mantenga pulsada du-
rante más de dos segun-
dos la tecla O .
Recuperación de las emisoras
memorizadas
En cada gama de ondas, un impulso
breve en una de las teclas "1" a "6" re-
cupera la emisora memorizada corres-
pondiente.
Su autorradio memoriza automática-
mente las 6 mejores emisoras recibidas
en
FM . Estas emisoras se memorizan
en la gama de ondas.
Cuando no se han podido encontrar
6 emisoras, las memorias que quedan
no cambian.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
