2010 Peugeot 206 P sensor

54

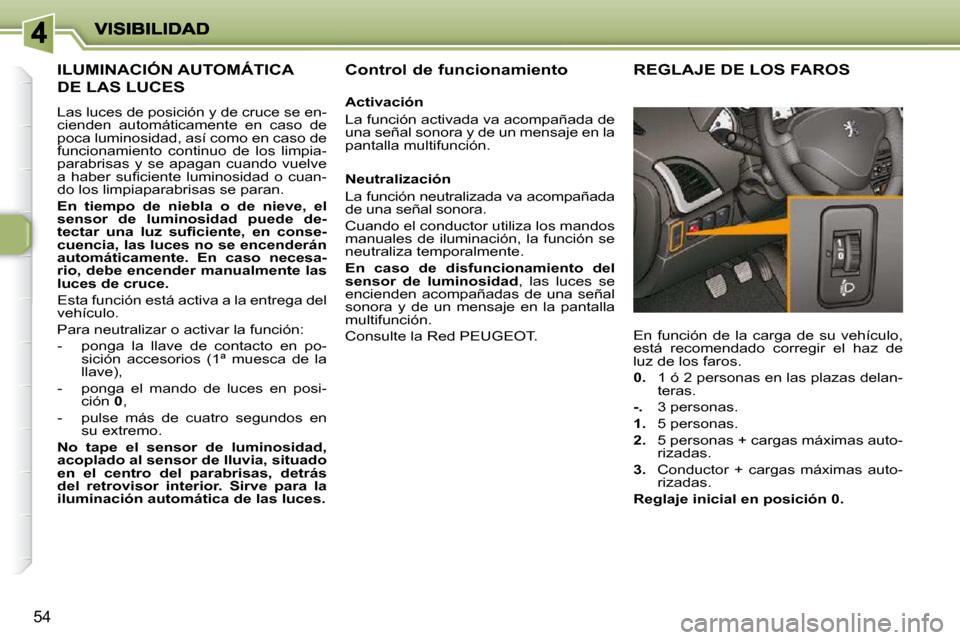

ILUMINACIÓN AUTOMÁTICA
DE LAS LUCES
Las luces de posición y de cruce se en-
cienden automáticamente en caso de
poca luminosidad, así como en caso de
funcionamiento continuo de los limpia-
parabrisas y se apagan cuando vuelve
a haber sufi ciente luminosidad o cuan-
do los limpiaparabrisas se paran.

En tiempo de niebla o de nieve, el
sensor de luminosidad puede de-
tectar una luz sufi ciente, en conse-
cuencia, las luces no se encenderán
automáticamente. En caso necesa-
rio, debe encender manualmente las
luces de cruce.
Esta función está activa a la entrega del
vehículo.
Para neutralizar o activar la función:
- ponga la llave de contacto en po- sición accesorios (1ª muesca de la
llave),
- ponga el mando de luces en posi- ción 0 ,
- pulse más de cuatro segundos en su extremo.

No tape el sensor de luminosidad,
acoplado al sensor de lluvia, situado
en el centro del parabrisas, detrás
del retrovisor interior. Sirve para la
iluminación automática de las luces. Control de funcionamiento
Activación
La función activada va acompañada de
una señal sonora y de un mensaje en la
pantalla multifunción.
Neutralización
La función neutralizada va acompañada
de una señal sonora.
Cuando el conductor utiliza los mandos
manuales de iluminación, la función se
neutraliza temporalmente.

En caso de disfuncionamiento del
sensor de luminosidad , las luces se
encienden acompañadas de una señal
sonora y de un mensaje en la pantalla
multifunción.
Consulte la Red PEUGEOT.
REGLAJE DE LOS FAROS
En función de la carga de su vehículo,
está recomendado corregir el haz de
luz de los faros.

0. 1 ó 2 personas en las plazas delan-
teras.

-. 3 personas.

1. 5 personas.

2. 5 personas + cargas máximas auto-
rizadas.

3. Conductor + cargas máximas auto-
rizadas.

Reglaje inicial en posición 0.

i
56

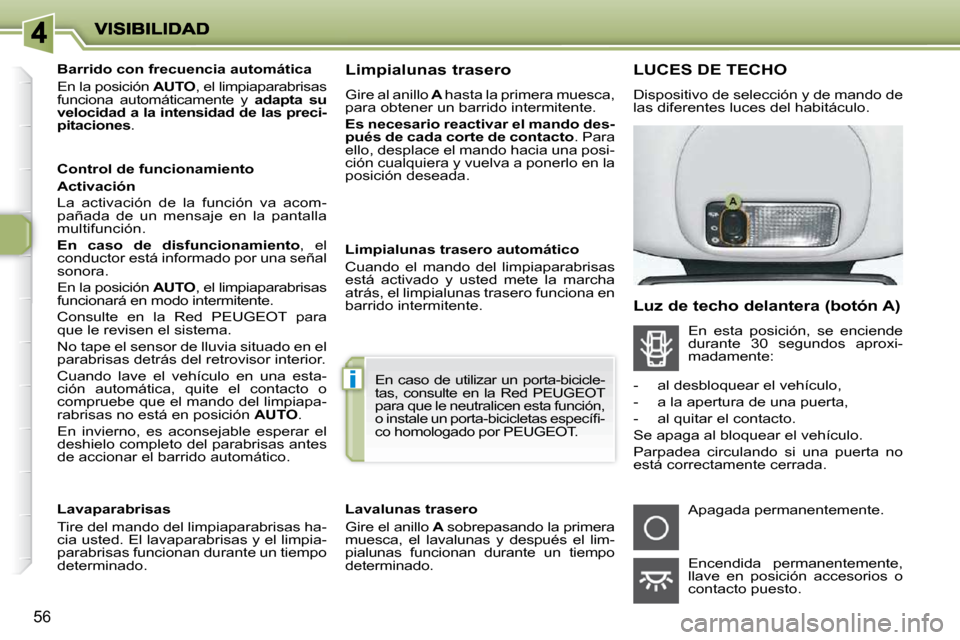

Barrido con frecuencia automática
En la posición AUTO , el limpiaparabrisas
funciona automáticamente y adapta su
velocidad a la intensidad de las preci-
pitaciones .
Control de funcionamiento

Activación
La activación de la función va acom-
pañada de un mensaje en la pantalla
multifunción.

En caso de disfuncionamiento , el
conductor está informado por una señal
sonora.
En la posición AUTO , el limpiaparabrisas
funcionará en modo intermitente.
Consulte en la Red PEUGEOT para
que le revisen el sistema.
No tape el sensor de lluvia situado en el
parabrisas detrás del retrovisor interior.
Cuando lave el vehículo en una esta-
ción automática, quite el contacto o
compruebe que el mando del limpiapa-
rabrisas no está en posición AUTO .
En invierno, es aconsejable esperar el
deshielo completo del parabrisas antes
de accionar el barrido automático.
Lavaparabrisas
Tire del mando del limpiaparabrisas ha-
cia usted. El lavaparabrisas y el limpia-
parabrisas funcionan durante un tiempo
determinado. Limpialunas trasero
Gire al anillo
A hasta la primera muesca,
para obtener un barrido intermitente.

Es necesario reactivar el mando des-
pués de cada corte de contacto . Para
ello, desplace el mando hacia una posi-
ción cualquiera y vuelva a ponerlo en la
posición deseada.
Limpialunas trasero automático
Cuando el mando del limpiaparabrisas
está activado y usted mete la marcha
atrás, el limpialunas trasero funciona en
barrido intermitente.
Lavalunas trasero
Gire el anillo A sobrepasando la primera
muesca, el lavalunas y después el lim-
pialunas funcionan durante un tiempo
determinado. En caso de utilizar un porta-bicicle-
tas, consulte en la Red PEUGEOT
para que le neutralicen esta función,
o instale un porta-bicicletas específi -
co homologado por PEUGEOT. LUCES DE TECHO
Dispositivo de selección y de mando de
las diferentes luces del habitáculo.
Luz de techo delantera (botón A)
- al desbloquear el vehículo,
- a la apertura de una puerta,
- al quitar el contacto.
Se apaga al bloquear el vehículo.
Parpadea circulando si una puerta no
está correctamente cerrada.
Apagada permanentemente.
Encendida permanentemente,
llave en posición accesorios o
contacto puesto.
En esta posición, se enciende
durante 30 segundos aproxi-
madamente:

i
56
Barrido con frecuencia automática
En la posición AUTO , el limpiaparabrisas
funciona automáticamente y adapta su
velocidad a la intensidad de las preci-
pitaciones .
Control de funcionamiento

Activación
La activación de la función va acom-
pañada de un mensaje en la pantalla
multifunción.

En caso de disfuncionamiento , el
conductor está informado por una señal
sonora.
En la posición AUTO , el limpiaparabrisas
funcionará en modo intermitente.
Consulte en la Red PEUGEOT para
que le revisen el sistema.
No tape el sensor de lluvia situado en el
parabrisas detrás del retrovisor interior.
Cuando lave el vehículo en una esta-
ción automática, quite el contacto o
compruebe que el mando del limpiapa-
rabrisas no está en posición AUTO .
En invierno, es aconsejable esperar el
deshielo completo del parabrisas antes
de accionar el barrido automático.
Lavaparabrisas
Tire del mando del limpiaparabrisas ha-
cia usted. El lavaparabrisas y el limpia-
parabrisas funcionan durante un tiempo
determinado. Limpialunas trasero
Gire al anillo
A hasta la primera muesca,
para obtener un barrido intermitente.

Es necesario reactivar el mando des-
pués de cada corte de contacto . Para
ello, desplace el mando hacia una posi-
ción cualquiera y vuelva a ponerlo en la
posición deseada.
Limpialunas trasero automático
Cuando el mando del limpiaparabrisas
está activado y usted mete la marcha
atrás, el limpialunas trasero funciona en
barrido intermitente.
Lavalunas trasero
Gire el anillo A sobrepasando la primera
muesca, el lavalunas y después el lim-
pialunas funcionan durante un tiempo
determinado. En caso de utilizar un porta-bicicle-
tas, consulte en la Red PEUGEOT
para que le neutralicen esta función,
o instale un porta-bicicletas específi -
co homologado por PEUGEOT. LUCES DE TECHO
Dispositivo de selección y de mando de
las diferentes luces del habitáculo.
Luz de techo delantera (botón A)
- al desbloquear el vehículo,
- a la apertura de una puerta,
- al quitar el contacto.
Se apaga al bloquear el vehículo.
Parpadea circulando si una puerta no
está correctamente cerrada.
Apagada permanentemente.
Encendida permanentemente,
llave en posición accesorios o
contacto puesto.
En esta posición, se enciende
durante 30 segundos aproxi-
madamente:

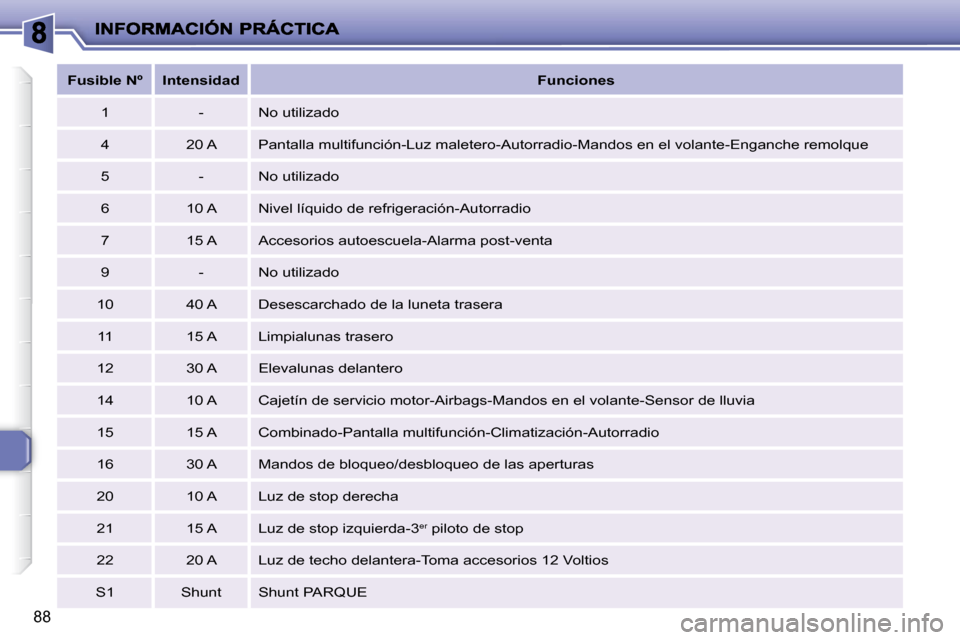

88

Fusible Nº Intensidad
Funciones
1 - No utilizado
4 20 A Pantalla multifunción-Luz maletero-Autorradio-Mand os en el volante-Enganche remolque
5 - No utilizado
6 10 A Nivel líquido de refrigeración-Autorradio
7 15 A Accesorios autoescuela-Alarma post-venta
9 - No utilizado
10 40 A Desescarchado de la luneta trasera 11 15 A Limpialunas trasero
12 30 A Elevalunas delantero
14 10 A Cajetín de servicio motor-Airbags-Mandos en el vol ante-Sensor de lluvia
15 15 A Combinado-Pantalla multifunción-Climatización -Autorradio
16 30 A Mandos de bloqueo/desbloqueo de las apert uras
20 10 A Luz de stop derecha
21 15 A Luz de stop izquierda-3 er
piloto de stop
22 20 A Luz de techo delantera-Toma accesorios 12 Volt ios
S1 Shunt Shunt PARQUE

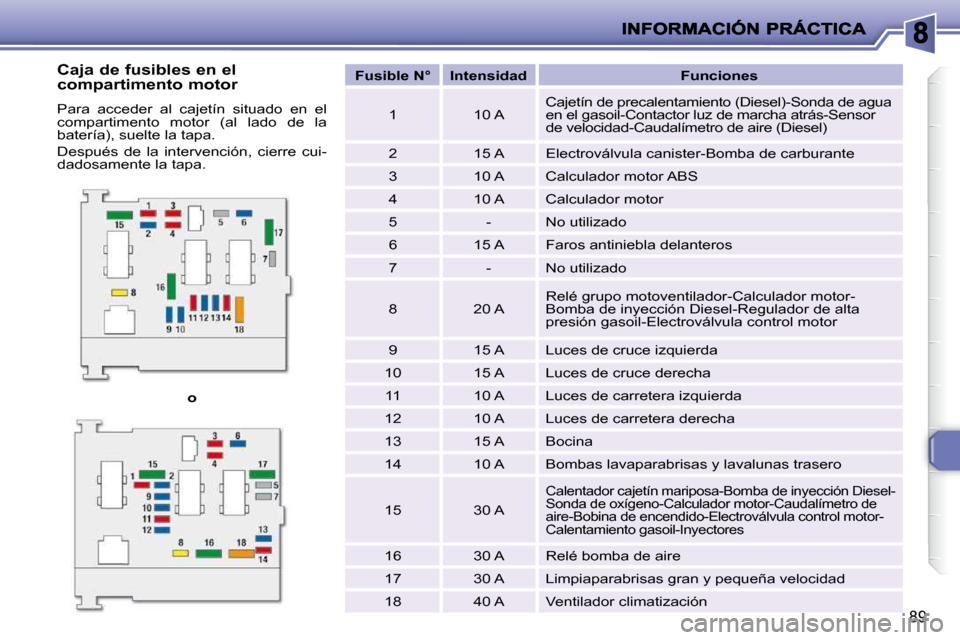

89

o
Fusible N° Intensidad Funciones
1 10 A Cajetín de precalentamiento (Diesel)-Sonda de agua

en el gasoil-Contactor luz de marcha atrás-Sensor
de velocidad-Caudalímetro de aire (Diesel)
2 15 A Electroválvula canister-Bomba de carburante
3 10 A Calculador motor ABS
4 10 A Calculador motor
5 - No utilizado
6 15 A Faros antiniebla delanteros
7 - No utilizado
8 20 A Relé grupo motoventilador-Calculador motor-
Bomba de inyección Diesel-Regulador de alta
presión gasoil-Electroválvula control motor
9 15 A Luces de cruce izquierda
10 15 A Luces de cruce derecha 11 10 A Luces de carretera izquierda
12 10 A Luces de carretera derecha
13 15 A Bocina
14 10 A Bombas lavaparabrisas y lavalunas trasero
15 30 A
Calentador cajetín mariposa-Bomba de inyección Die sel-
Sonda de oxígeno-Calculador motor-Caudalímetro de
aire-Bobina de encendido-Electroválvula control mot or-
Calentamiento gasoil-Inyectores
16 30 A Relé bomba de aire
17 30 A Limpiaparabrisas gran y pequeña velocidad
18 40 A Ventilador climatización
Caja de fusibles en el
compartimento motor
Para acceder al cajetín situado en el
compartimento motor (al lado de la
batería), suelte la tapa.
Después de la intervención, cierre cui-
dadosamente la tapa.
