i
93

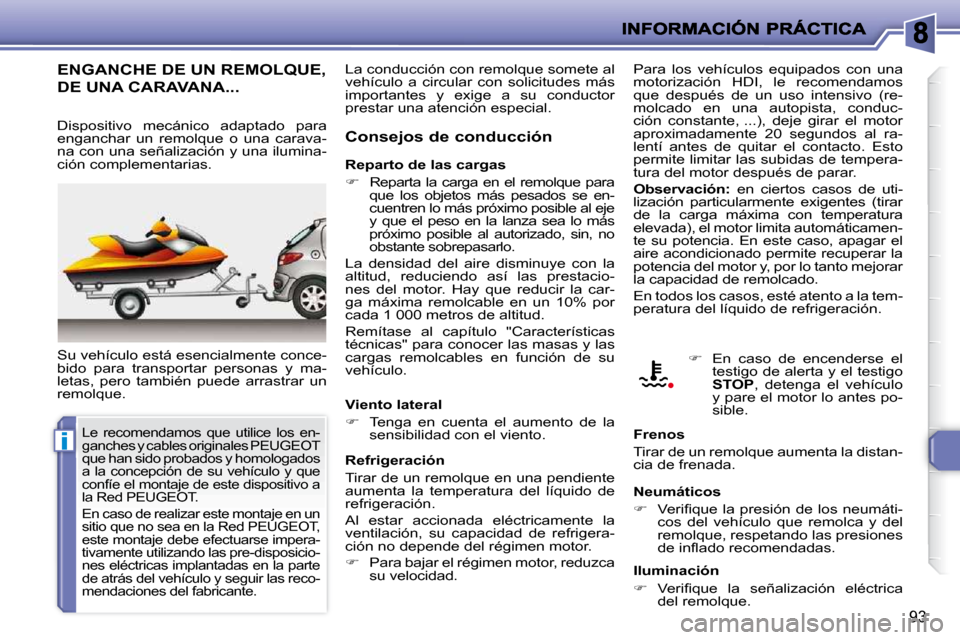

ENGANCHE DE UN REMOLQUE,
DE UNA CARAVANA...
Su vehículo está esencialmente conce-
bido para transportar personas y ma-
letas, pero también puede arrastrar un
remolque. Consejos de conducción
Para los vehículos equipados con una
motorización HDI, le recomendamos
que después de un uso intensivo (re-
molcado en una autopista, conduc-
ción constante, ...), deje girar el motor
aproximadamente 20 segundos al ra-
lentí antes de quitar el contacto. Esto
permite limitar las subidas de tempera-
tura del motor después de parar.

Observación: en ciertos casos de uti-
lización particularmente exigentes (tirar
de la carga máxima con temperatura
elevada), el motor limita automáticamen-
te su potencia. En este caso, apagar el
aire acondicionado permite recuperar la
potencia del motor y, por lo tanto mejorar
la capacidad de remolcado.
En todos los casos, esté atento a la tem-
peratura del líquido de refrigeración.
Reparto de las cargas

 Reparta la carga en el remolque para
que los objetos más pesados se en-
cuentren lo más próximo posible al eje
y que el peso en la lanza sea lo más
próximo posible al autorizado, sin, no
obstante sobrepasarlo.
La densidad del aire disminuye con la
altitud, reduciendo así las prestacio-
nes del motor. Hay que reducir la car-
ga máxima remolcable en un 10% por
cada 1 000 metros de altitud.
Remítase al capítulo "Características
técnicas" para conocer las masas y las
cargas remolcables en función de su
vehículo.
Viento lateral

 Tenga en cuenta el aumento de la
sensibilidad con el viento. Frenos
Tirar de un remolque aumenta la distan-
cia de frenada.
Neumáticos

 Verifi que la presión de los neumáti-
cos del vehículo que remolca y del
remolque, respetando las presiones
de infl ado recomendadas.
Iluminación

 Verifi que la señalización eléctrica
del remolque.
 En caso de encenderse el
testigo de alerta y el testigo

STOP , detenga el vehículo
y pare el motor lo antes po-
sible.
Dispositivo mecánico adaptado para
enganchar un remolque o una carava-
na con una señalización y una ilumina-
ción complementarias.
Refrigeración
Tirar de un remolque en una pendiente
aumenta la temperatura del líquido de
refrigeración.
Al estar accionada eléctricamente la
ventilación, su capacidad de refrigera-
ción no depende del régimen motor.

 Para bajar el régimen motor, reduzca
su velocidad.

Le recomendamos que utilice los en-
ganches y cables originales PEUGEOT
que han sido probados y homologados
a la concepción de su vehículo y que
confíe el montaje de este dispositivo a
la Red PEUGEOT.
En caso de realizar este montaje en un
sitio que no sea en la Red PEUGEOT,
este montaje debe efectuarse impera-
tivamente utilizando las pre-disposicio-
nes eléctricas implantadas en la parte
de atrás del vehículo y seguir las reco-
mendaciones del fabricante.
La conducción con remolque somete al
vehículo a circular con solicitudes más
importantes y exige a su conductor
prestar una atención especial.

!
i
94
El montaje de un equipamiento o
de un accesorio eléctrico no reco-
mendado por PEUGEOT, puede
provocar una avería en el sistema
electrónico de su vehículo.
Le agradecemos que tenga en
cuenta esta particularidad y, le
aconsejamos que se ponga en
contacto con un representante de
la Marca para que le muestre la
gama de los equipamientos o ac-
cesorios recomendados.

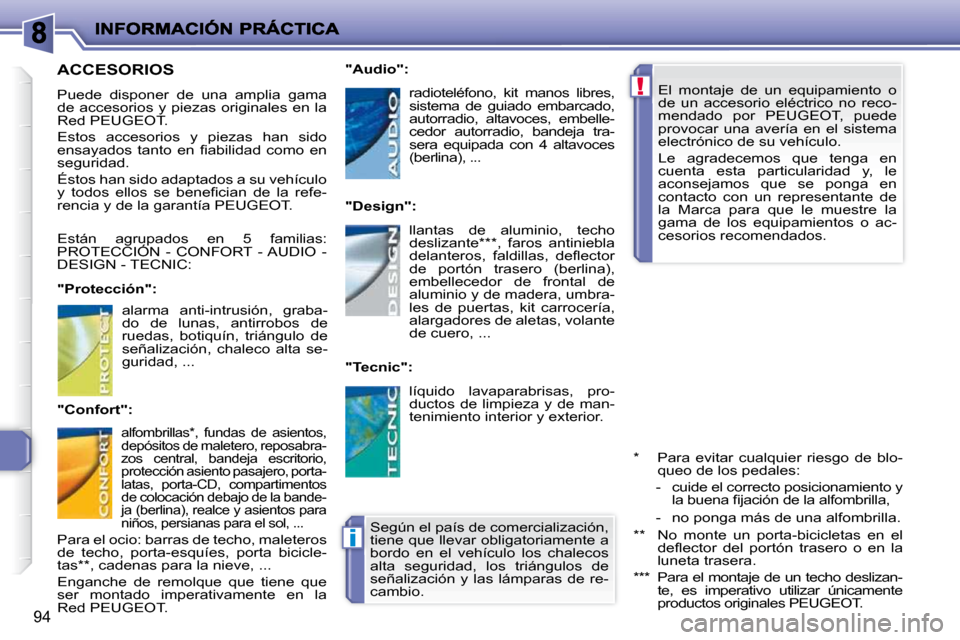

ACCESORIOS
Puede disponer de una amplia gama
de accesorios y piezas originales en la
Red PEUGEOT.
Estos accesorios y piezas han sido
ensayados tanto en fi abilidad como en
seguridad.
Éstos han sido adaptados a su vehículo
y todos ellos se benefi cian de la refe-
rencia y de la garantía PEUGEOT.

"Protección":

"Confort":
"Audio":

"Design":

"Tecnic":
Según el país de comercialización,
tiene que llevar obligatoriamente a
bordo en el vehículo los chalecos
alta seguridad, los triángulos de
señalización y las lámparas de re-
cambio.
alarma anti-intrusión, graba-
do de lunas, antirrobos de
ruedas, botiquín, triángulo de
señalización, chaleco alta se-
guridad, ...
alfombrillas * , fundas de asientos,
depósitos de maletero, reposabra-
zos central, bandeja escritorio,
protección asiento pasajero, porta-
latas, porta-CD, compartimentos
de colocación debajo de la bande-
ja (berlina), realce y asientos para
niños, persianas para el sol, ...
Para el ocio: barras de techo, maleteros
de techo, porta-esquíes, porta bicicle-
tas ** , cadenas para la nieve, ...
Enganche de remolque que tiene que
ser montado imperativamente en la
Red PEUGEOT. radioteléfono, kit manos libres,
sistema de guiado embarcado,
autorradio, altavoces, embelle-
cedor autorradio, bandeja tra-
sera equipada con 4 altavoces
(berlina), ...
llantas de aluminio, techo
deslizante *** , faros antiniebla
delanteros, faldillas, defl ector
de portón trasero (berlina),
embellecedor de frontal de
aluminio y de madera, umbra-
les de puertas, kit carrocería,
alargadores de aletas, volante
de cuero, ...
líquido lavaparabrisas, pro-
ductos de limpieza y de man-
tenimiento interior y exterior.
* Para evitar cualquier riesgo de blo-queo de los pedales:
- cuide el correcto posicionamiento y la buena fi jación de la alfombrilla,
- no ponga más de una alfombrilla.
** No monte un porta-bicicletas en el defl ector del portón trasero o en la
luneta trasera.
*** Para el montaje de un techo deslizan- te, es imperativo utilizar únicamente
productos originales PEUGEOT.
Están agrupados en 5 familias:
PROTECCIÓN - CONFORT - AUDIO -
DESIGN - TECNIC:

!
95
MONTAR UN AUTORRADIO
En su vehículo dispone de origen de un
pre-equipamiento de radio:
- cable coaxial,
- antiparasitario de base,
- alimentación de los altavoces de-lanteros,
- 2 conectores 8 vías.
MONTAR UNOS ALTAVOCES
Es posible montar:
- altavoces de 165 mm de diámetro en las puertas delanteras,
- altavoces de 130 mm de diámetro en las puertas traseras,
- tweeters de 22,5 mm de diámetro en los guarnecidos de los retrovisores.
Conexión de los conectores
A1: -
A2: -
A3: -
A4: -
A5: -
A6: (+) Después del contacto (en este caso, el autorradio funciona úni-
camente con el contacto puesto)
A7: (+) Permanente
A8: Masa
B1: (+) Altavoz trasero derecho
B2: (-) Altavoz trasero derecho
B3: (+) Altavoz delantero derecho y tweeter
B4: (-) Altavoz delantero derecho y tweeter
B5: (+) Altavoz delantero izquierdo y tweeter
B6: (-) Altavoz delantero izquierdo y tweeter
B7: (+) Altavoz trasero izquierdo
B8: (-) Altavoz trasero izquierdo
Antes de instalar un autorradio o
unos altavoces en su vehículo,
consulte en la Red PEUGEOT.
Nunca utilice otro cable para co-
nectar el (+) de su autorradio (corre
el riesgo de descargar la batería).

96
* Vaciado por gravedad con tapón de llenado de aceite abierto.

MOTORIZACIONES Y CAJAS DE CAMBIOS

MOTORES GASOLINA 1,1 litros (60 cv) 1,4 litros (75 cv)
Cilindrada (cm 3
) 1 124 1 360
Diámetro x carrera (mm) 72 x 69 75 x 77
Potencia máxima norma CEE
(kW/cv) 44,1
55
Régimen de potencia máximo (r.p.m.) 5 500 5 50 0
Par máximo norma CEE (Nm) 95 120
Régimen de par máximo (r.p.m.) 3 300 3 400
Carburante Sin plomo
Catalizador Si

Caja de cambios Manual (5 velocidades)

Capacidad de aceite (en litros)
Motor (con cambio de fi ltro) * 3,2 3,2
Caja de cambios - Puente 2 2

98
* Vaciado por gravedad con tapón de llenado de aceite abierto.

MOTORIZACIONES Y CAJAS DE CAMBIOS

MOTOR DIESEL
1,4 litros Turbo HDI 70 cv
Cilindrada (cm 3
) 1 398
Diámetro x carrera (mm) 73,7 x 82
Potencia máxima norma CEE
(kW/cv) 50
Régimen de potencia máximo (r.p.m.) 4 000
Par máximo norma CEE (Nm) 160
Régimen de par máximo (r.p.m.) 2 000
Carburante Gasoil
Catalizador Si

Caja de cambios Manual (5 velocidades)

Capacidad de aceite (en litros)
Motor (con cambio de fi ltro) * 3,75
Caja de cambios - Puente 1,9

97

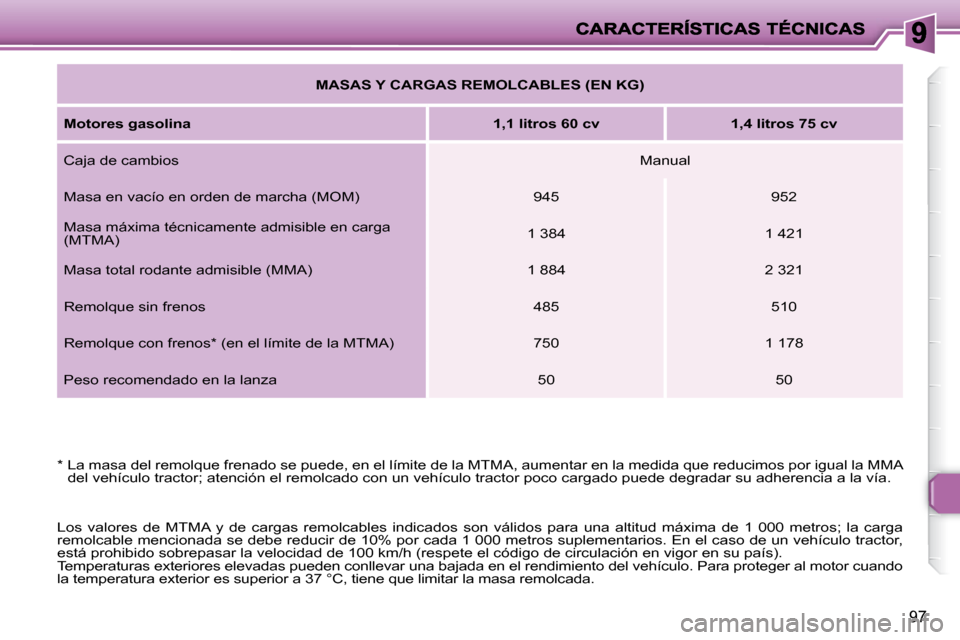

MASAS Y CARGAS REMOLCABLES (EN KG)

Motores gasolina
1,1 litros 60 cv 1,4 litros 75 cv
Caja de cambios Manual
Masa en vacío en orden de marcha (MOM) 945 952
Masa máxima técnicamente admisible en carga
(MTMA) 1 384 1 421
Masa total rodante admisible (MMA) 1 884 2 321
Remolque sin frenos 485 510
Remolque con frenos * (en el límite de la MTMA) 750 1 178
Peso recomendado en la lanza 50 50
* La masa del remolque frenado se puede, en el límite de la MTMA, aumentar en la medida que reducimos por igual la MMA
del vehículo tractor; atención el remolcado con un vehículo tract or poco cargado puede degradar su adherencia a la vía.
Los valores de MTMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir de 10% por cada 1 000 met ros suplementarios. En el caso de un vehículo tractor,
está prohibido sobrepasar la velocidad de 100 km/h (respete el có digo de circulación en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo. Para proteger al motor cuando
la temperatura exterior es superior a 37 °C, tiene que limitar la masa remolcada.

99
* La masa del remolque frenado se puede, en el límite de la MTMA, aumentar en la medida que reducimos por igual la MMA
del vehículo tractor; atención el remolcado con un vehículo tract or poco cargado puede degradar su adherencia a la vía.
Los valores de MTMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir de 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo tractor, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación en
vigor en su país).
Temperaturas exteriores elevadas pueden conllevar u na bajada en el rendimiento del vehículo. Para proteger al motor cuando
la temperatura exterior es superior a 37 °C, tiene que limitar la masa remolcada.

MASAS Y CARGAS REMOLCABLES (EN KG)

Motor Diesel
1,4 litros Turbo HDI 70 cv
Caja de cambios Manual
Masa en vacío en orden de marcha (MOM) 980
Masa máxima técnicamente admisible en carga
(MTMA) 1 476
Masa total rodante admisible (MMA) 2 376
Remolque sin frenos 520
Remolque con frenos * (en el límite de la MTMA) 1 178
Peso recomendado en la lanza 50

100

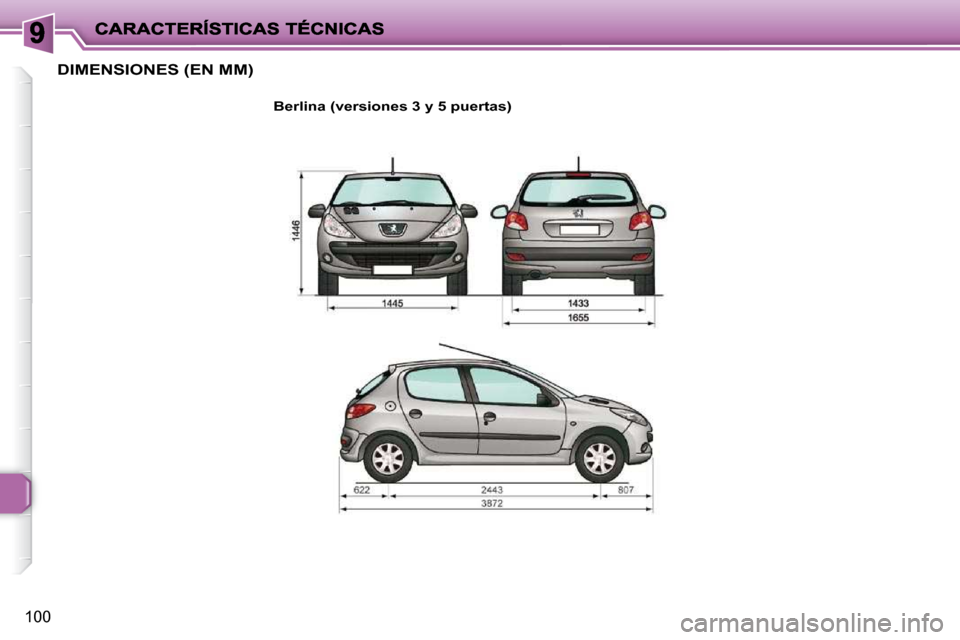

DIMENSIONES (EN MM)

Berlina (versiones 3 y 5 puertas)
